Oracle Database@AWS 運作方式

Oracle Database@AWS 整合 Oracle Cloud Infrastructure (OCI) 與 AWS 雲端。在下列各節中，您可以了解此多雲端架構的關鍵元件。

Oracle Exadata Database Service on Dedicated Infrastructure 是一種提供 Exadata Database Machine 的 OCI 服務。Oracle Exadata Database Machine 是一種整合、預先設定和預先測試的完整堆疊平台，可用於企業資料中心。您可以使用 AWS 主控台、CLI 或 APIs，在 AWS 可用區域 (AZ) 中建立 Oracle Exadata 基礎設施和 VM 叢集。

在 中建立資源之後 AWS，您可以使用 OCI APIs來建立和管理 Oracle Exadata 資料庫。您互連至 Amazon VPC 的 ODB 網路可讓 Amazon EC2 應用程式伺服器存取您的 Exadata 資料庫。如此一來，Oracle Exadata 資料庫就會整合到環境中 AWS 。

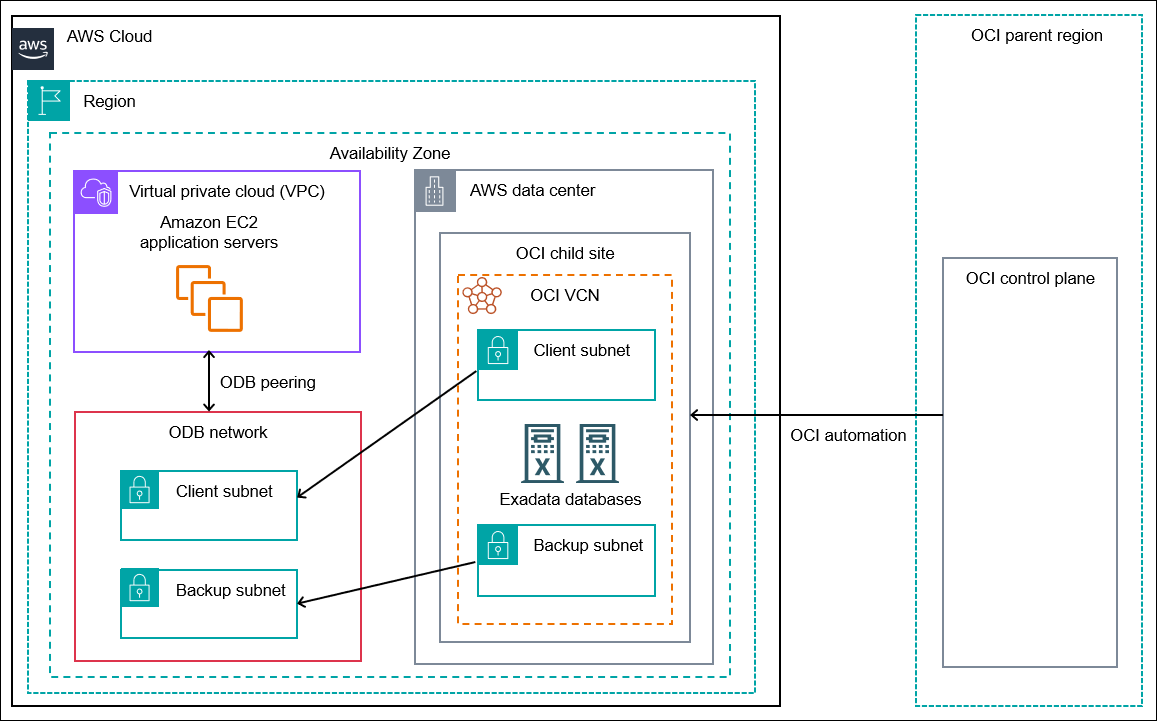

下圖顯示 Oracle Database@AWS 架構。

顯示 的高階架構 Oracle Database@AWS，包括 AZ、VPC、ODB 網路和 Oracle Cloud Infrastructure (OCI) 區域之間的關係

OCI 子網站

Oracle Cloud Infrastructure 託管於 OCI 區域和可用性網域。OCI 區域由 OCI 可用性網域 (ADs) 組成，這些網域是 OCI 區域內隔離的資料中心叢集。OCI 子網站是將 OCI 可用性網域延伸到 AWS 區域中可用區域 (AZ) 的資料中心。Exadata 基礎設施邏輯上位於 OCI 區域，實際位於 AWS 區域。

顯示 AWS 區域內具有基礎設施配置和連線詳細資訊的 OCI 子網站。

的 OCI 子網站 Oracle Database@AWS 實際位於 AWS 資料中心。 AWS 託管 Exadata 基礎設施，而 OCI 會在資料中心內佈建和維護 Exadata 基礎設施硬體。您可以使用 AWS 主控台、CLI 或 APIs 來設定 Exadata 基礎設施、私有網路和 VM 叢集。您可以使用 Amazon EC2 和 Amazon VPC 等 AWS 服務，允許應用程式存取在基礎設施上執行的 Oracle Exadata 資料庫。

Oracle Exadata 基礎設施

Oracle Exadata 基礎設施是執行 Oracle Exadata 資料庫的資料庫伺服器和儲存伺服器的基礎架構。基礎設施位於 AWS 可用區域 (AZ)。若要在 Exadata 基礎設施上建立 VM 叢集，您可以使用 AWS 主控台、CLI 或 APIs。

Oracle Exadata 基礎設施分散在稱為資料庫伺服器的實體機器上。這些伺服器提供運算資源，類似於 Amazon EC2 專用伺服器。每個資料庫伺服器都會託管在 Hypervisor 上執行的一或多個虛擬機器 VMs)。如需說明這些關係的架構圖，請參閱專用基礎設施技術架構上的 Exadata Database Service。

當您在 Oracle Database@ 中建立 Exadata 基礎設施時AWS，您可以指定下列資訊：

若要了解如何建立 Oracle Exadata 基礎設施，請參閱 步驟 2：在 中建立 Oracle Exadata 基礎設施 Oracle Database@AWS。

ODB 網路

ODB 網路是在 AWS 可用區域 (AZ) 中託管 OCI 基礎設施的私有隔離網路。ODB 網路包含 IP 地址的 CIDR 範圍。ODB 網路會直接映射至 OCI 子網站中存在的網路，因此可做為 AWS 和 OCI 之間的通訊方式。建立 Exadata VM 叢集時，您必須指定 ODB 網路 （請參閱 步驟 3：在 中建立 Exadata VM 叢集或自治 VM 叢集 Oracle Database@AWS)。

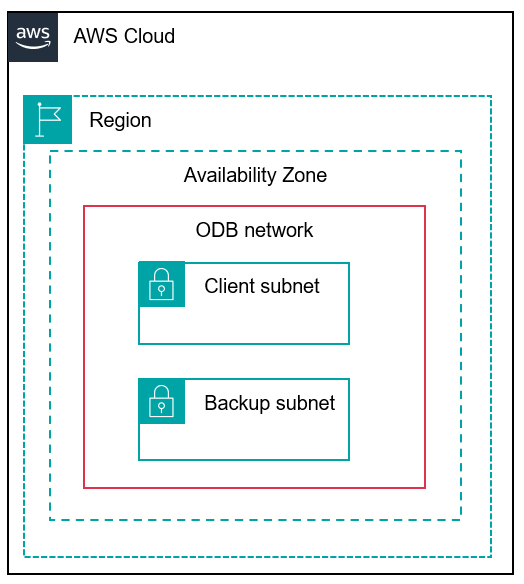

顯示 AZ 內的 ODB 網路，其中包含網路邊界、子網路和路由元件。

您可以使用 Oracle Database@AWS APIs 在 ODB 網路中佈建資源。ODB 網路由 管理 AWS，但您可以設定 ODB 互連連線，將 Amazon VPC 連線至 ODB 網路。如需詳細資訊，請參閱 enODB 對等互連。

當您建立 ODB 網路時，您可以指定下列資訊：

  • 可用區域 — ODB 網路專屬於 AZ。

    您可以在下列 Oracle Database@AWS 中使用 AWS 區域：

    美國東部 (維吉尼亞北部)

    您可以使用 AZs 搭配實體 IDsuse1-az4和 use1-az6。

    美國西部 (奧勒岡)

    您可以使用 AZs 搭配實體 IDsusw2-az3和 usw2-az4。

    亞太地區 (東京)

    您可以使用 AZs 搭配實體 IDsapne1-az1和 apne1-az4。

    美國東部 (俄亥俄)

    您可以使用 AZs 搭配實體 IDsuse2-az1和 use2-az2。

    歐洲 (法蘭克福)

    您可以使用 AZs 搭配實體 IDseuc1-az1和 euc1-az2。

    加拿大 (中部)

    您可以使用 AZ 搭配實體 ID cac1-az4。

    亞太地區 (悉尼)

    您可以使用 AZ 搭配實體 ID apse2-az4。

    若要尋找您帳戶中對應到上述實體 AZ IDs邏輯 AZ 名稱，請執行下列命令。

    aws ec2 describe-availability-zones \
  --region us-east-1 \
  --query "AvailabilityZones[*].{ZoneName:ZoneName, ZoneId:ZoneId}" \
  --output table

  • 用戶端 CIDR 地址 — ODB 網路需要 Exadata VM 叢集和自治 VM 叢集的用戶端子網路 CIDR。

  • 備份 CIDR 地址 — ODB 網路需要備份子網路 CIDR，才能進行 VM 叢集的受管資料庫備份。Exadata VM 叢集可選擇備份子網路。

  • AWS 服務整合 — 您可以設定 AWS 服務整合的網路路徑，例如 Amazon S3 和 Amazon Redshift 的零 ETL。如需詳細資訊，請參閱AWS 服務整合。

如需詳細資訊，請參閱步驟 1：在 中建立 ODB 網路 Oracle Database@AWS。

Virtual Private Cloud (VPC)

Virtual Private Cloud (VPC) 是您在 AWS 雲端中建立的虛擬網路。它在邏輯上與 AWS 雲端中的其他虛擬網路隔離，可讓您完全控制虛擬聯網環境，包括選擇您自己的 IP 地址範圍、建立子網路，以及路由表和網路閘道的組態。如需詳細資訊，請參閱什麼是 Amazon VPC？

您可以在 Amazon VPC 中啟動 Amazon EC2 執行個體。EC2 執行個體可以託管與 Oracle Exadata 資料庫通訊的應用程式伺服器。您可以管理和啟動應用程式伺服器，就像 VPC 中的任何其他 EC2 執行個體一樣。如需詳細資訊，請參閱什麼是 Amazon EC2？

根據預設，ODB 網路沒有與 VPCs連線。若要將 ODB 網路連接到現有的 AWS 基礎設施，請在 ODB 網路和一個 VPC 之間建立對等連線。您可以在建立 ODB 網路時指定 VPC。如需詳細資訊，請參閱步驟 1：在 中建立 ODB 網路 Oracle Database@AWS。

ODB 對等互連

ODB 對等互連是使用者建立的網路連線，可讓流量在 Amazon VPC 和 ODB 網路之間私下路由。VPC 與 ODB 網路之間有 1：1 的關係。在對等互連之後，VPC 中的 Amazon EC2 執行個體可以與 ODB 網路中的 Oracle Exadata 資料庫進行通訊，就像在相同的網路中一樣。

注意

ODB 對等互連與 VPC 對等互連不同，後者是兩個 VPCs的對等互連。

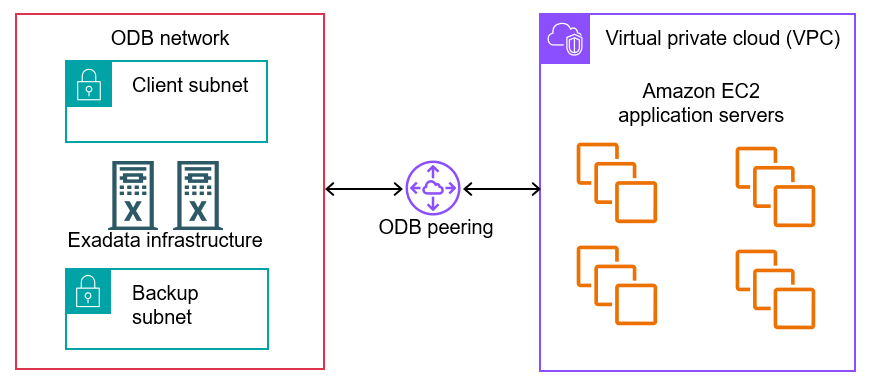

顯示與具有連接點和網路流量路徑的 VPC 對等的 ODB 網路。

您可以在一個帳戶中對等 ODB 網路，並在另一個帳戶中對等 VPC AWS RAM。如果您與其他帳戶共用 ODB 網路，信任帳戶可以直接啟動對等互連。啟動 ODB 互連連線的帳戶擁有和管理連線。

您可以在建立或更新 ODB 互連連線時指定對等網路 CIDRs。透過這種方式，您可以控制對等 VPC 中的哪些子網路可以存取您的 ODB 網路。VPC 帳戶可以更新 CIDR 範圍，而不需要擁有 ODB 網路。如需詳細資訊，請參閱在 中設定 ODB 對等互連至 Amazon VPC Oracle Database@AWS。

VPC 中的資源可以跨越可用區域 (AZs)。在 ODB 網路中，資源繫結至單一 AZ。您可以在建立 ODB 網路時定義此可用區。

建立 ODB 對等互連

ODB 對等互連不是 ODB 網路的特徵，而是具有自己的 ID （字首為 odbpcx-) 和生命週期的獨立資源。您可以使用一組專用 APIs來管理對等連線。例如，您可以使用 Oracle Database@AWS console 或 CreateOdbPeeringConnection API 建立現有 ODB 網路的 ODB 對等互連。如需詳細資訊，請參閱在 Oracle Database@ 中建立 ODB 對等互連AWS。

當您建立 ODB 對等互連時，Oracle Database@ 會自動AWS 執行下列動作：

  1. 驗證網路組態，包括檢查是否有與 Oracle VCN CIDR 重疊的 CIDR 區塊

  2. 設定基礎網路對等互連基礎設施

  3. 使用 VPC CIDR 地址設定 ODB 網路 （而非 VPC) 路由表

建立 ODB 對等互連後，請使用 Amazon EC2 create-route命令手動更新 VPC 路由表。如需詳細資訊，請參閱設定 ODB 對等互連的 VPC 路由表。

AWS 服務整合

為了為您的 Oracle 資料庫提供增強的功能和連線選項，Oracle Database@ AWS 服務 使用 Amazon VPC Lattice 與AWS 整合。您可以 AWS 服務 設定直接從 ODB 網路到 的網路路徑，而不需要額外的 VPCs或複雜的聯網設定。

Oracle Database@AWS 支援下列 AWS 受管服務整合：

Amazon S3

您可以透過AWS 下列方式將 Amazon S3 與 Oracle Database@ 整合：

  • Oracle 受管自動備份至 Amazon S3 – Oracle Database@AWS 自動啟用自動備份的網路存取。無法停用此整合。如果您在 OCI 主控台中將 Amazon S3 設定為受管備份目標，則 OCI 會將自動備份上傳到 S3 儲存貯體。

  • 從 ODB 網路直接存取 Amazon S3 – 您可以啟用對 S3 的直接 ODB 網路存取，然後將指令碼、匯入和匯出檔案以及相關檔案儲存在 S3 儲存貯體中。您可以停用此存取。此設定獨立於 Oracle 受管自動備份的自動網路存取。

與 Amazon Redshift 的零 ETL 整合

您可以啟用 ODB 網路與 Amazon Redshift 的零 ETL 整合。此整合可讓您從 Oracle Database@ 中執行的 Oracle 資料庫將資料複寫至 Amazon Redshift，AWS 而不需要傳統的擷取、轉換和載入 (ETL) 程序。此整合可透過自動同步 Oracle 資料與 Amazon Redshift，來啟用即時分析和 AI 工作負載。

除了 AWS 服務的受管整合之外，您也可以使用 VPC Lattice 來存取其他 VPCs中託管的服務和資源，或從 VPC 存取 ODB 網路執行個體。您可以使用 VPC Lattice 主控台、CLI 和 APIs 來管理存取和資源。如需詳細資訊，請參閱下列資源：

從多個 VPCs路由流量

若要允許多個 VPCs 存取一個 ODB 網路中的 Oracle Database@AWS 資源，您可以使用 AWS Transit Gateway 或 AWS Cloud WAN。

AWS Transit Gateway

Amazon VPC 傳輸閘道是一種用於互連 VPCs和內部部署網路的網路傳輸中樞。ODB 網路僅支援 one-to-one直接對等互連。您可以將 ODB 網路對等至 VPC，然後將此 VPC 連接至傳輸閘道。閘道可以連接到多個 VPCs。使用此傳輸閘道組態，您可以將多個 VPC 子網路之間的流量路由到單一 ODB 網路。

顯示與連接到傳輸閘道的 VPC 對等的 ODB 網路。閘道會連線至 VPC 和內部部署網路。

如需詳細資訊，請參閱設定 的 Amazon VPC Transit Gateway Oracle Database@AWS。

AWS 雲端 WAN

AWS Cloud WAN 是一項受管廣域聯網 (WAN) 服務，可讓您建置、管理和監控跨雲端和內部部署環境的統一全球網路連線資源。使用中央儀表板，您可以連接 AWS 全球網路的內部部署分支辦公室、資料中心和 VPCs。

您可以將 ODB 網路對等至 VPC，然後將此 VPC 連接至 Cloud WAN 核心網路。透過此組態，您可以使用 Cloud WAN 在多個 VPCs或內部部署網路與 ODB 網路之間路由流量。如需詳細資訊，請參閱設定 的 AWS 雲端 WAN Oracle Database@AWS。

Exadata VM 叢集

Exadata VM 叢集是一組緊密耦合的 Exadata VMs。每個 VM 都有完整的 Oracle 資料庫安裝，其中包含 Oracle Enterprise Edition 的所有功能，包括 Oracle Real Application Clusters (Oracle RAC) 和 Oracle Grid Infrastructure。您可以在 VM 叢集上建立一或多個 Oracle Exadata 資料庫。如需顯示 VMs 和 VM 叢集架構的圖表，請參閱專用基礎設施技術架構上的 Exadata Database Service。

當您建立 VM 叢集時，您可以指定包含下列項目的資訊：

  • ODB 網路

  • Oracle Exadata 基礎設施

  • 要在叢集中放置 VMs 的資料庫伺服器

  • 可用的 Exadata 儲存總量

您可以為 VM 叢集中的每個 VM 設定 CPU 核心、記憶體和本機儲存。如需詳細資訊，請參閱步驟 3：在 中建立 Exadata VM 叢集或自治 VM 叢集 Oracle Database@AWS。

自治 VM 叢集

自治 VM 叢集是全受管資料庫，可使用機器學習和 AI 自動化金鑰管理任務。與傳統資料庫不同，自動資料庫會自動佈建、安全、更新、備份和調整資料庫，無需人工介入。

您可以設定每個 VM 的 ECPU 核心計數、每個 CPU 的資料庫記憶體、資料庫儲存，以及自動容器資料庫的最大數量。如需詳細資訊，請參閱步驟 3：在 中建立 Exadata VM 叢集或自治 VM 叢集 Oracle Database@AWS。

Oracle Exadata 資料庫

Oracle Exadata 是一種工程化系統，可提供執行 Oracle 資料庫的高效能平台。透過 Oracle Database@AWS，您可以使用 AWS 主控台來建立託管 Exadata 資料庫的 Oracle Exadata 基礎設施和 VM 叢集。然後，您可以使用 OCI APIs來建立和管理 Oracle 資料庫。如需詳細資訊，請參閱步驟 4：在 Oracle Cloud Infrastructure 中建立 Oracle Exadata 資料庫。
