使用 CLIs 為 AI/ML 工作負載設定 Amazon EKS 叢集

本節將逐步引導您建立透過 CLI 命令在 Amazon EKS 上執行訓練或推論工作負載所需的基礎設施。這些步驟包括建立 EKS 叢集、使用 EKS Auto Mode 或 Karpenter 啟用 GPU 的節點、使用 Prometheus 和 Grafana 的監控堆疊，以及用於模型權重的 Amazon S3 儲存。

如需這些功能如何在 EKS 叢集中佈建和自動擴展 EC2 執行個體的詳細資訊，請參閱 EKS Auto Mode 和 Karpenter 的文件。 EC2

高階架構和工作流程

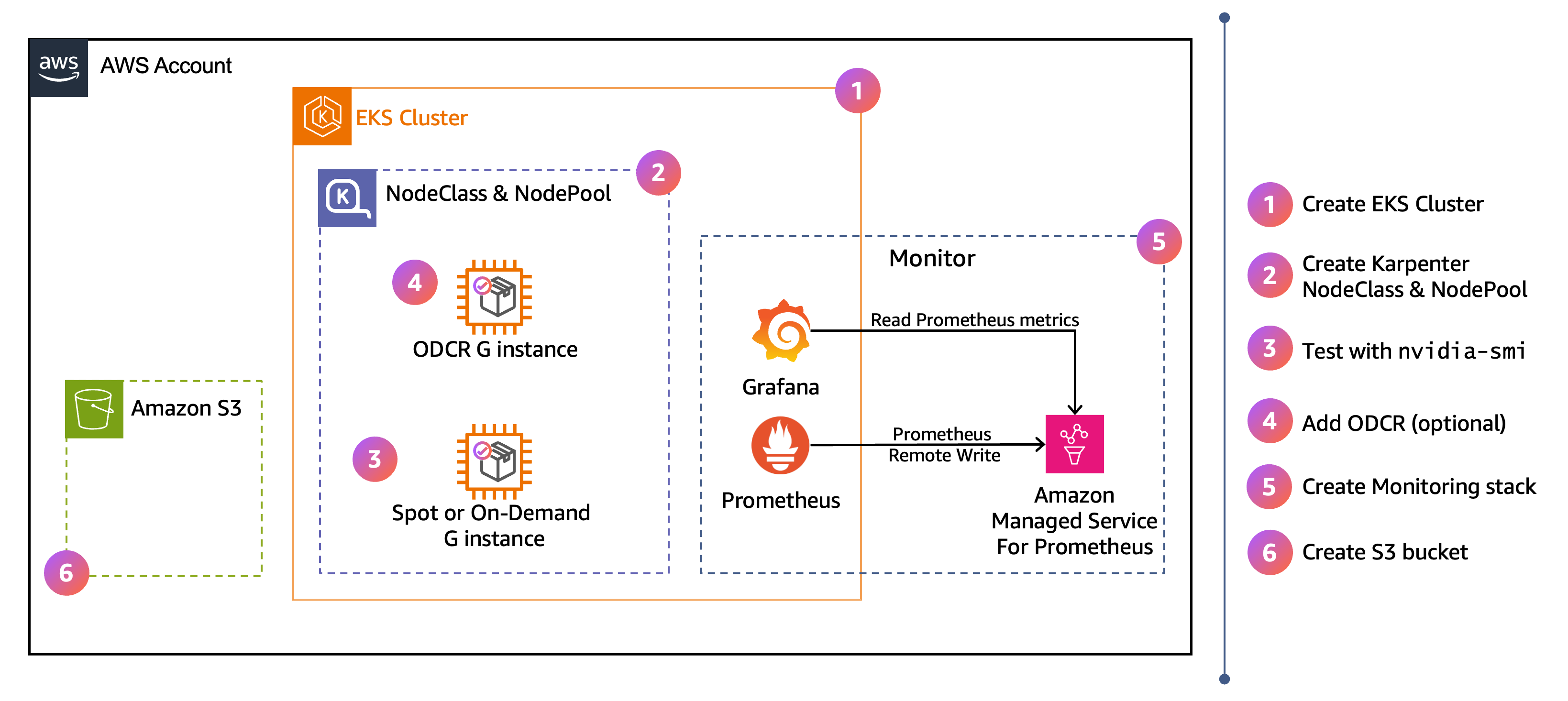

圖表顯示本節設定的 AWS 高階架構。右側的編號步驟指出您在以下步驟中完成組態的順序。

先決條件

驗證您的eksctl版本：

eksctl version

如果您使用的版本早於 0.227.0，請遵循 eksctl 安裝指南升級至最新版本。

設定環境變數

在這些步驟中保持以下叢集名稱和 AWS 區域一致。變更它可能會導致後續命令以錯誤的 EKS 叢集為目標。

export CLUSTER_NAME=ai-eks-docs
export AWS_REGION=us-east-2

使用所有可用的可用 AZs 可改善容錯能力，並增加取得 GPU 容量的機會：

export AZS=$(aws ec2 describe-availability-zones \
  --region ${AWS_REGION} \
  --query "AvailabilityZones[?ZoneId!='use1-az3' && ZoneId!='usw1-az2' && ZoneId!='cac1-az3'].ZoneName" \
  --output text | tr '\t' ',')
echo $AZS

預期的輸出結果：

us-east-2a,us-east-2b,us-east-2c

輸出中的 AZs 會因區域而異。此範例顯示 us-east-2區域的可用 AZs。

建立叢集和 GPU NodePool

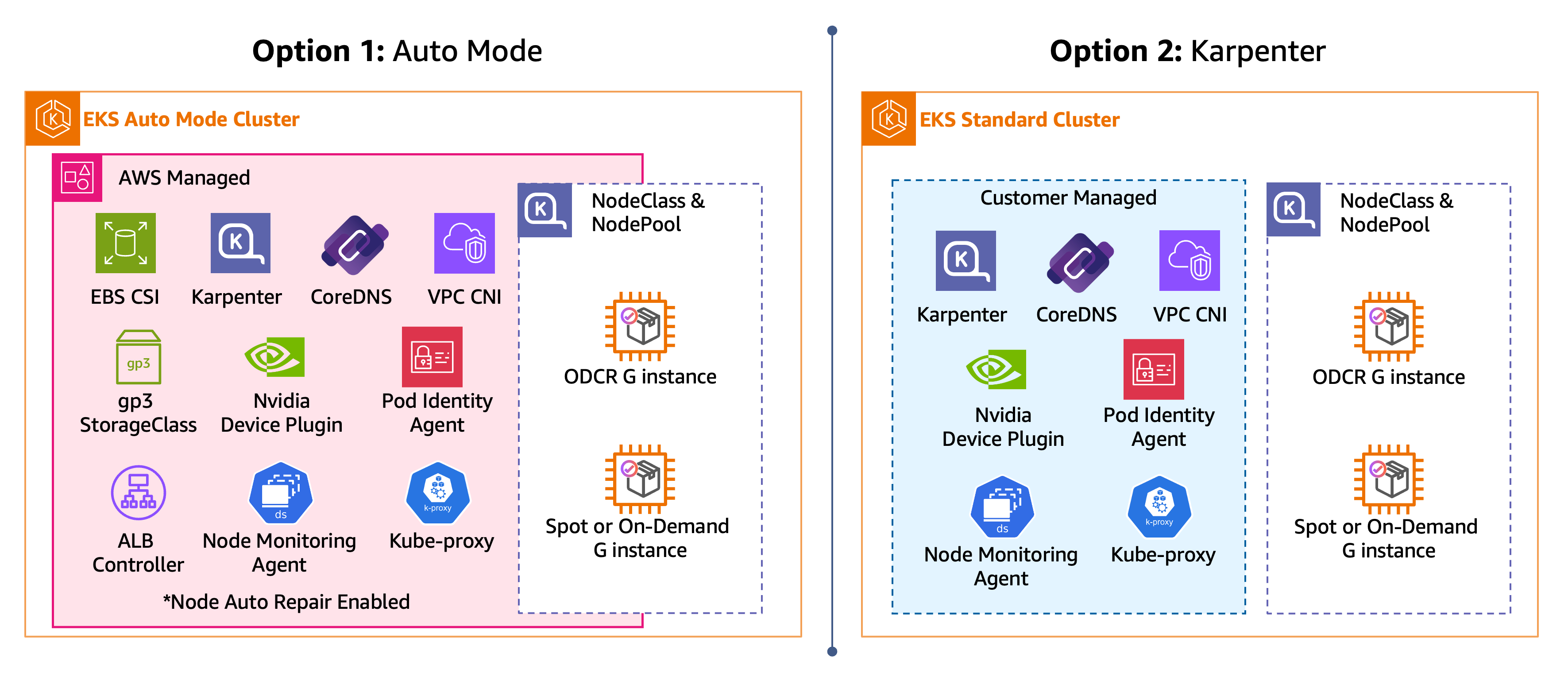

本節提供兩種建立 EKS 叢集和 GPU 節點的路徑，如下圖所示。在整個指南中僅選擇一個選項。

EKS 叢集選項：EKS Auto Mode 和自我管理 Karpenter

在下列每個步驟中，選擇路徑 (EKS Auto Mode、Karpenter) 並完全遵循。完成所選路徑的步驟後，您將擁有具有 GPU NodePool 的 EKS 叢集，準備好排程 GPU 工作負載。

步驟 1：建立叢集

首先建立 EKS 叢集，並安裝 GPU 工作負載所需的叢集元件。

使用 EKS Auto Mode 時，單一eksctl create cluster --enable-auto-mode命令會佈建適用於 GPU 工作負載的 EKS 叢集。

使用自我管理的 Karpenter，eksctl create cluster命令會佈建核心聯網附加元件，然後需要額外的步驟，才能透過 Karpenter 功能閘道啟用自動節點修復、安裝 EKS 節點監控代理程式，以及安裝 NVIDIA 裝置外掛程式。

步驟 2：建立動態 GPU NodePool

使用 Spot 容量搭配隨需做為備用，定義可動態佈建產生大於 4 的 G 系列 GPU 執行個體的 NodePool。EKS Auto Mode 和 Karpenter 路徑都使用相同的 NodePool API，唯一的區別是其指向的 NodeClass。在 EKS Auto 模式中，綁定的 default NodeClass 已選取正確的 AMI 並設定 SOCI 平行提取，因此 NodePool 是您建立的唯一物件。在自我管理的 Karpenter 中，您也需要可EC2NodeClass固定 AMI 並調校 SOCI 的自訂。

驗證已建立 NodePool：

kubectl get nodepool gpu-inf

預期的輸出結果：

NAME      NODECLASS   NODES   READY   AGE
gpu-inf   default     0       True    8s

在自我管理 Karpenter 路徑上，NODECLASS 欄會顯示 gpu-inf而非 default。

步驟 3：使用範例 Pod 進行測試

使用 Pod 測試 GPU NodePool nvidia-smi 設定。

cat << EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: nvidia-smi
  labels:
    guide: ai-eks-docs
spec:
  tolerations:
    - key: "nvidia.com/gpu"
      operator: "Exists"
      effect: "NoSchedule"
  containers:
    - name: nvidia-smi
      image: public.ecr.aws/amazonlinux/amazonlinux:2023-minimal
      command: ["nvidia-smi"]
      resources:
        limits:
          nvidia.com/gpu: 1
  restartPolicy: OnFailure
EOF

確認 Pod 已排程並成功完成。

kubectl get pods

預期的輸出結果：

NAME         READY   STATUS      RESTARTS   AGE
nvidia-smi   0/1     Completed   0          67s

STATUS： 已完成表示 nvidia-smi 命令已執行並結束。檢查 Pod 日誌以查看節點偵測到的 GPU。

kubectl logs nvidia-smi

預期的輸出結果：

+-----------------------------------------------------------------------------------------+
| NVIDIA-SMI 580.126.09             Driver Version: 580.126.09     CUDA Version: 13.0     |
+-----------------------------------------+------------------------+----------------------+
| GPU  Name                 Persistence-M | Bus-Id          Disp.A | Volatile Uncorr. ECC |
| Fan  Temp   Perf          Pwr:Usage/Cap |           Memory-Usage | GPU-Util  Compute M. |
|                                         |                        |               MIG M. |
|=========================================+========================+======================|
|   0  NVIDIA RTX PRO 6000 Blac...    On  |   00000000:2B:00.0 Off |                    0 |
| N/A   30C    P0             81W /  600W |       0MiB /  97887MiB |      0%      Default |
|                                         |                        |             Disabled |
+-----------------------------------------+------------------------+----------------------+

輸出會顯示 GPU 模型、驅動程式版本、CUDA 版本和可用的記憶體。在此範例中，Karpenter 佈建了具有 NVIDIA RTX PRO 6000 Blackwell GPU 和 96 GB 記憶體的 G7e 執行個體。30C 是目前的 GPU 溫度，P0 表示 GPU 處於最高效能狀態 （閒置但就緒）。81W / 600W 顯示目前的耗電量與最大耗電量，而 0MiB / 97887MiB 顯示目前使用的 GPU 記憶體與可用的總容量。由於 Pod 剛執行 nvidia-smi 並結束，因此沒有工作負載使用 GPU，因此記憶體為 0，且電源處於閒置狀態。NVIDIA GPU 驅動程式版本 (580.126.09) 來自 Bottlerocket AMI，而 CUDA 版本 (13.0) 來自容器映像。GPU 模型和記憶體會根據 Karpenter 選取的執行個體類型而有所不同。G5 執行個體具有 NVIDIA A10G GPUs (24 GB)、G6e 執行個體具有 NVIDIA L40S GPUs (48 GB)，而 G7e 執行個體具有 NVIDIA RTX PRO 6000 GPUs (96 GB)。

若要了解 Karpenter 和 Kubernetes 排程器如何協調以佈建節點並放置 Pod，請檢查 Pod 的生命週期事件：

kubectl describe po nvidia-smi

預期的輸出結果：

Events:
  Type     Reason                  Age   From                   Message
  ----     ------                  ----  ----                   -------
  Warning  FailedScheduling        60s   default-scheduler      0/2 nodes are available: 2 node(s) had untolerated taint(s). no new claims to deallocate, preemption: 0/2 nodes are available: 2 Preemption is not helpful for scheduling.
  Normal   Nominated               59s   eks-auto-mode/compute  Pod should schedule on: nodeclaim/gpu-inf-vxcnj
  Normal   Scheduled               24s   default-scheduler      Successfully assigned default/nvidia-smi to i-0fb17a09bc4203164
  Warning  FailedCreatePodSandBox  21s   kubelet                Failed to create pod sandbox: rpc error: code = Unknown desc = failed to setup network for sandbox "7f85e25b220c8fb245187758dbbbc8efb3d40f3e49e13054404880daf4c3b2f0": plugin type="aws-cni" name="aws-cni" failed (add): add cmd: failed to setup network policy
  Normal   Pulling                  7s   kubelet                spec.containers{nvidia-smi}: Pulling image "public.ecr.aws/amazonlinux/amazonlinux:2023-minimal"
  Normal   Pulled                   5s   kubelet                spec.containers{nvidia-smi}: Successfully pulled image "public.ecr.aws/amazonlinux/amazonlinux:2023-minimal" in 1.237s (1.237s including waiting). Image size: 37442701 bytes.
  Normal   Created                  5s   kubelet                spec.containers{nvidia-smi}: Container created
  Normal   Started                  5s   kubelet                spec.containers{nvidia-smi}: Container started

這些事件會顯示 Pod 排程序列：Pod 一開始無法排程，因為沒有 GPU 節點 (FailedScheduling)、Karpenter 會指定新的 NodeClaim (Nominated)、排程器會在節點就緒時指派 Pod （排程），然後提取並啟動容器映像。EKS Auto Mode 在 G、P 和 Trn 執行個體上安裝並設定 SOCI （可擴展的 OCI) 平行提取。請注意，由於 SOCI 平行提取，容器映像是在 2 秒 (1.237 秒） 內從 ECR 提取。

NodeClaim 是 Karpenter 建立來佈建特定節點的請求。它會顯示執行個體類型、容量類型、AZ，以及節點是否已就緒。

kubectl get nodeclaims

預期的 NodeClaim 輸出：

NAME            TYPE          CAPACITY    ZONE         NODE                  READY   AGE
gpu-inf-xxxxx   g7e.2xlarge   spot        us-east-2a   i-0xxxxxxxxxxxx       True    2m

執行個體類型和 AZ 會有所不同。產生 > 4 的任何 G 系列執行個體都符合資格。

中的FailedCreatePodSandBox警告kubectl describe pod nvidia-smi是暫時性且預期的。VPC CNI 會在節點聯結後以非同步方式初始化，而 kubelet 會自動重試。如果 Pod 保留在 中ContainerCreating，請使用 檢查節點事件kubectl describe node <node-name>。

kubectl get events | grep InsufficientCapacityError

步驟 4：將預留容量新增至 NodePool （選用）

若要先搭配 Spot/隨需備用使用預留容量，請建立 ODCR 並將其連接至 NodeClass，然後從步驟 2 更新動態 NodePool，以允許reserved容量。兩個路徑的保留 API 呼叫相同；NodeClass 連接不同，因為 EKS Auto Mode 和自我管理 Karpenter 使用不同的 NodeClass 類型。

建立容量保留：

CR_AZ="us-east-2a"
INSTANCE_TYPE="g6e.4xlarge"

aws ec2 create-capacity-reservation \
  --instance-type $INSTANCE_TYPE \
  --instance-platform Linux/UNIX \
  --availability-zone "$CR_AZ" \
  --instance-count 1 \
  --instance-match-criteria open \
  --end-date-type unlimited

如果您收到InsufficientInstanceCapacity錯誤，CR_AZ請變更為不同的可用區域並重試。

查詢容量保留 ID，並將其存放在 shell 變數中，以進行下列步驟：

CAPACITY_RESERVATION_ID=$(aws ec2 describe-capacity-reservations \
  --filters "Name=state,Values=active" "Name=instance-type,Values=${INSTANCE_TYPE}" \
  --query 'CapacityReservations[0].CapacityReservationId' \
  --output text \
  --region ${AWS_REGION})
echo "Capacity reservation ID: ${CAPACITY_RESERVATION_ID}"

然後將 NodeClass 和 NodePool 變更套用至您的路徑：

Karpenter reserved將 視為最具成本效益的選項，並優先啟動。一旦保留已滿，就會回到 Spot 或隨需。

cat << 'EOF' | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
  name: gpu-overflow-test
  labels:
    guide: ai-eks-docs
spec:
  replicas: 2
  selector:
    matchLabels:
      app: gpu-overflow-test
  template:
    metadata:
      labels:
        app: gpu-overflow-test
        guide: ai-eks-docs
    spec:
      tolerations:
        - key: nvidia.com/gpu
          operator: Exists
          effect: NoSchedule
      containers:
        - name: nvidia-smi
          image: public.ecr.aws/amazonlinux/amazonlinux:2023-minimal
          command: ["sh", "-c", "nvidia-smi && sleep infinity"]
          resources:
            limits:
              nvidia.com/gpu: 1
EOF

kubectl get pods -l app=gpu-overflow-test -o wide

NAME                                 READY   STATUS    RESTARTS   AGE     IP                NODE                  NOMINATED NODE   READINESS GATES
gpu-overflow-test-59b97944fb-lq56c   1/1     Running   0          2m42s   192.168.186.240   i-057692590480155da   <none>           <none>
gpu-overflow-test-59b97944fb-z4zcx   1/1     Running   0          2m42s   192.168.130.64    i-0521ecd1849fa0578   <none>           <none>

kubectl get nodeclaims

NAME            TYPE          CAPACITY    ZONE         NODE                  READY   AGE
gpu-inf-shg5w   g6e.xlarge    reserved    us-east-2a   i-0ea91fdeef65b8cb6   True    2m2s
gpu-inf-ssnqf   g7e.2xlarge   spot        us-east-2b   i-00ccf7ce65cf3f6ca   True    112s

kubectl delete deployment gpu-overflow-test

監控

將收集叢集、節點和 GPU 指標的監控堆疊安裝到 Amazon Managed Service for Prometheus (AMP)，並使用 Grafana 將其視覺化。kube-prometheus-stack Helm Chart 會將 Prometheus 部署到 AMP 的湊集和遠端寫入指標，以及儀表板的自我管理 Grafana。NVIDIA DCGM Exporter 新增 GPU 特定的指標 （使用率、記憶體、溫度、功率、NVLink、張量活動）。

Prometheus、Grafana 和運算子預設會落在非 GPU 節點上，因為 GPU nvidia.com/gpu:NoSchedule 節點帶有污點。Node-exporter 和 DCGM Exporter 都會在 GPU 節點上執行，因此我們可以在整個機群中抓取主機和 GPU 指標。

如果您開啟新的終端機，請設定叢集名稱和區域：

export CLUSTER_NAME=ai-eks-docs
export AWS_REGION=us-east-2

建立 AMP 工作區

建立 AMP 工作區以存放指標：

aws amp create-workspace \
  --alias "amp-ws-${CLUSTER_NAME}" \
  --region ${AWS_REGION}

取得工作區 ID：

AMP_WORKSPACE_ID=$(aws amp list-workspaces \
  --alias "amp-ws-${CLUSTER_NAME}" \
  --query 'workspaces[0].workspaceId' \
  --output text \
  --region ${AWS_REGION})

echo "AMP Workspace ID: ${AMP_WORKSPACE_ID}"

取得遠端寫入端點：

AMP_ENDPOINT=$(aws amp describe-workspace \
  --workspace-id ${AMP_WORKSPACE_ID} \
  --query 'workspace.prometheusEndpoint' \
  --output text \
  --region ${AWS_REGION})

echo "AMP Endpoint: ${AMP_ENDPOINT}"

建立 IAM 政策和 EKS Pod 身分關聯

建立允許 Prometheus 遠端寫入指標和 Grafana 查詢它們的 IAM 政策：

ACCOUNT_ID=$(aws sts get-caller-identity --query Account --output text)

AMP_POLICY_ARN=$(aws iam create-policy \
  --policy-name "${CLUSTER_NAME}-amp-grafana-policy" \
  --policy-document "{\"Version\": \"2012-10-17\", \"Statement\": [{\"Sid\": \"AllowAMPReadWrite\", \"Effect\": \"Allow\", \"Action\": [\"aps:ListWorkspaces\", \"aps:DescribeWorkspace\", \"aps:GetMetricMetadata\", \"aps:GetSeries\", \"aps:QueryMetrics\", \"aps:RemoteWrite\", \"aps:GetLabels\"], \"Resource\": \"arn:aws:aps:${AWS_REGION}:${ACCOUNT_ID}:workspace/*\"}, {\"Sid\": \"AllowCloudWatchMetrics\", \"Effect\": \"Allow\", \"Action\": [\"cloudwatch:DescribeAlarmsForMetric\", \"cloudwatch:ListMetrics\", \"cloudwatch:GetMetricData\", \"cloudwatch:GetMetricStatistics\"], \"Resource\": \"*\"}]}" \
  --query 'Policy.Arn' \
  --output text)

echo "AMP Policy ARN: ${AMP_POLICY_ARN}"

建立 Prometheus 和 Grafana 的監控命名空間和服務帳戶：

kubectl create namespace monitoring
kubectl create serviceaccount amp-iamproxy-ingest-service-account -n monitoring
kubectl create serviceaccount grafana-sa -n monitoring

建立 EKS Pod 身分關聯，將服務帳戶連結至 IAM 政策：

eksctl create podidentityassociation \
  --cluster ${CLUSTER_NAME} \
  --namespace monitoring \
  --service-account-name amp-iamproxy-ingest-service-account \
  --role-name "${CLUSTER_NAME}-amp-ingest-role" \
  --permission-policy-arns ${AMP_POLICY_ARN} \
  --region ${AWS_REGION}

eksctl create podidentityassociation \
  --cluster ${CLUSTER_NAME} \
  --namespace monitoring \
  --service-account-name grafana-sa \
  --role-name "${CLUSTER_NAME}-grafana-role" \
  --permission-policy-arns ${AMP_POLICY_ARN} \
  --region ${AWS_REGION}

確認已建立兩個 EKS Pod 身分關聯：

eksctl get podidentityassociation --cluster ${CLUSTER_NAME} --region ${AWS_REGION}

預期的輸出應在monitoring命名空間grafana-sa中同時包含 amp-iamproxy-ingest-service-account和 。

安裝 kube-prometheus-stack

新增 Helm 儲存庫：

helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm repo update

此值檔案會省略 Prometheus、Grafana 和 運算子的 nodeSelector：GPU nvidia.com/gpu:NoSchedule 節點的污點會使其遠離 GPU 節點，因此預設會落在系統或一般用途集區上。Node-exporter 使用萬用字元公差，因此它在每個節點上執行，包括 GPU 節點，以在整個機群中收集指標。

建立值檔案：

cat << EOF > /tmp/kube-prometheus-values.yaml
prometheus:
  serviceAccount:
    create: false
    name: amp-iamproxy-ingest-service-account
  prometheusSpec:
    serviceAccountName: amp-iamproxy-ingest-service-account
    remoteWrite:
      - url: "${AMP_ENDPOINT}api/v1/remote_write"
        sigv4:
          region: "${AWS_REGION}"
        queueConfig:
          maxSamplesPerSend: 1000
          maxShards: 200
          capacity: 2500
    retention: 5h
    scrapeInterval: 30s
    evaluationInterval: 30s
    podMonitorSelectorNilUsesHelmValues: false
    serviceMonitorSelectorNilUsesHelmValues: false

alertmanager:
  enabled: false

grafana:
  enabled: true
  serviceAccount:
    create: false
    name: grafana-sa
  grafana.ini:
    auth.sigv4:
      enabled: true
  sidecar:
    datasources:
      defaultDatasourceEnabled: false
  plugins:
    - grafana-amazonprometheus-datasource
  additionalDataSources:
    - name: Amazon-Managed-Prometheus
      type: grafana-amazonprometheus-datasource
      access: proxy
      url: "${AMP_ENDPOINT}"
      isDefault: true
      jsonData:
        sigV4Auth: true
        defaultRegion: "${AWS_REGION}"
        sigV4Region: "${AWS_REGION}"
      editable: true
  dashboardProviders:
    dashboardproviders.yaml:
      apiVersion: 1
      providers:
        - name: default
          orgId: 1
          folder: 'GPU Monitoring'
          type: file
          disableDeletion: false
          editable: true
          options:
            path: /var/lib/grafana/dashboards/default
  dashboards:
    default:
      nvidia-dcgm:
        gnetId: 25261
        revision: 1
        datasource:
          - name: DS_PROMETHEUS
            value: Amazon-Managed-Prometheus
      vllm:
        gnetId: 25263
        revision: 1
        datasource:
          - name: DS_PROMETHEUS
            value: Amazon-Managed-Prometheus

prometheus-node-exporter:
  tolerations:
    - operator: Exists
EOF

驗證變數是否正確填入：

grep -E "url:|region:|tolerations:" /tmp/kube-prometheus-values.yaml

您應該會看到完整的 AMP 端點 URL （以 開頭https://aps-workspaces…​)、您的區域，以及 node-exporter tolerations:行。如果有任何空白項目，請重新匯出變數並重新建立檔案。

安裝圖表：

helm install kube-prometheus-stack prometheus-community/kube-prometheus-stack \
  --namespace monitoring \
  -f /tmp/kube-prometheus-values.yaml

驗證 Pod 正在執行：

kubectl get pods -n monitoring

預期的輸出結果：

NAME                                                       READY   STATUS    RESTARTS   AGE
kube-prometheus-stack-grafana-7c58f54f77-rftrj             3/3     Running   0          4m
kube-prometheus-stack-kube-state-metrics-d68dcbc84-5smxq   1/1     Running   0          4m
kube-prometheus-stack-operator-5895df479f-ttm47            1/1     Running   0          4m
kube-prometheus-stack-prometheus-node-exporter-t9q7s       1/1     Running   0          4m
kube-prometheus-stack-prometheus-node-exporter-x6vfb       1/1     Running   0          4m
prometheus-kube-prometheus-stack-prometheus-0              2/2     Running   0          4m

堆疊會部署下列元件：

警示管理員在此設定中已停用。

存取 Grafana

開啟單獨的終端機並向前移植以存取 Grafana：

kubectl port-forward svc/kube-prometheus-stack-grafana 3000:80 -n monitoring

在瀏覽器http://localhost:3000中開啟 。從admin下列命令使用使用者名稱和密碼登入：

kubectl --namespace monitoring get secrets kube-prometheus-stack-grafana -o jsonpath="{.data.admin-password}" | base64 -d ; echo

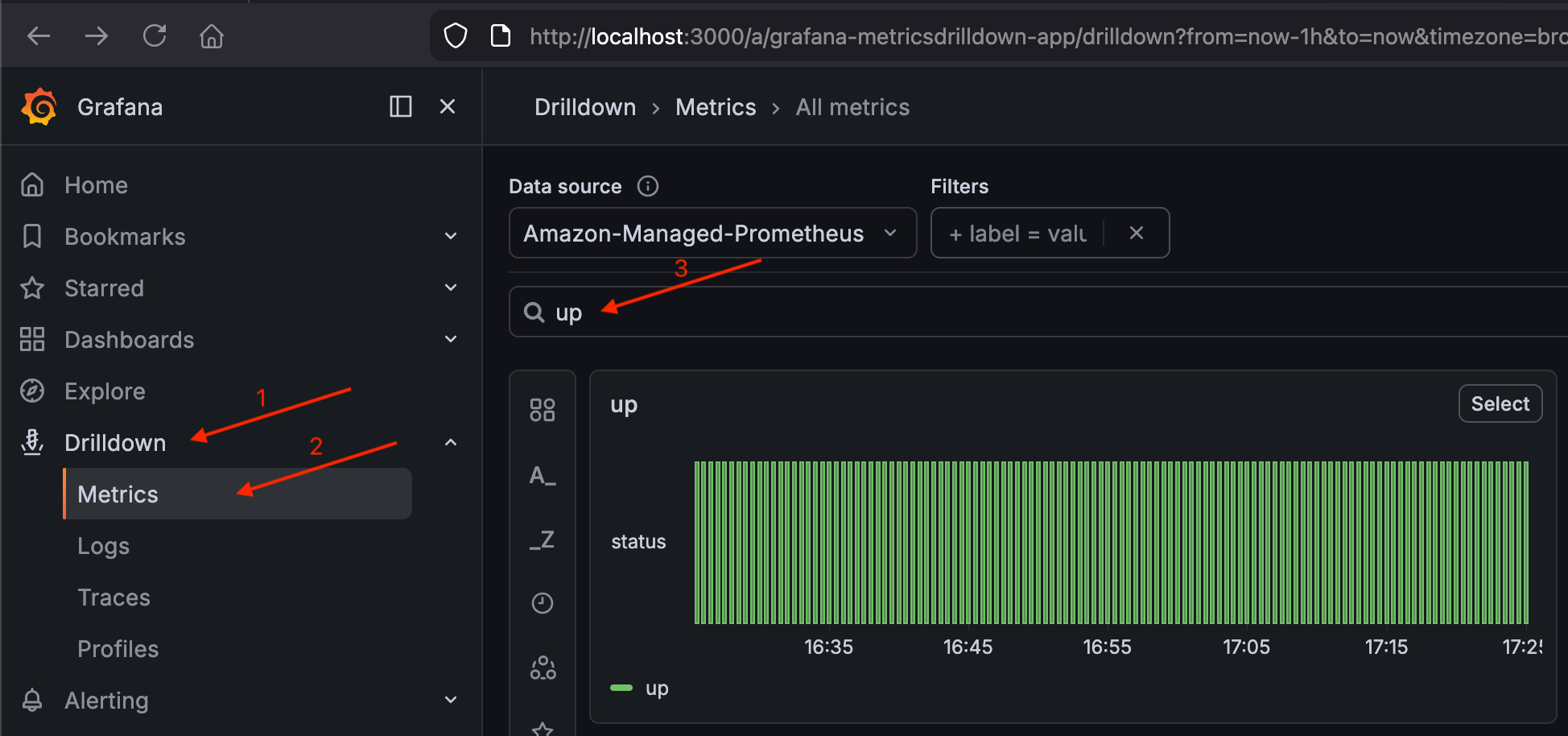

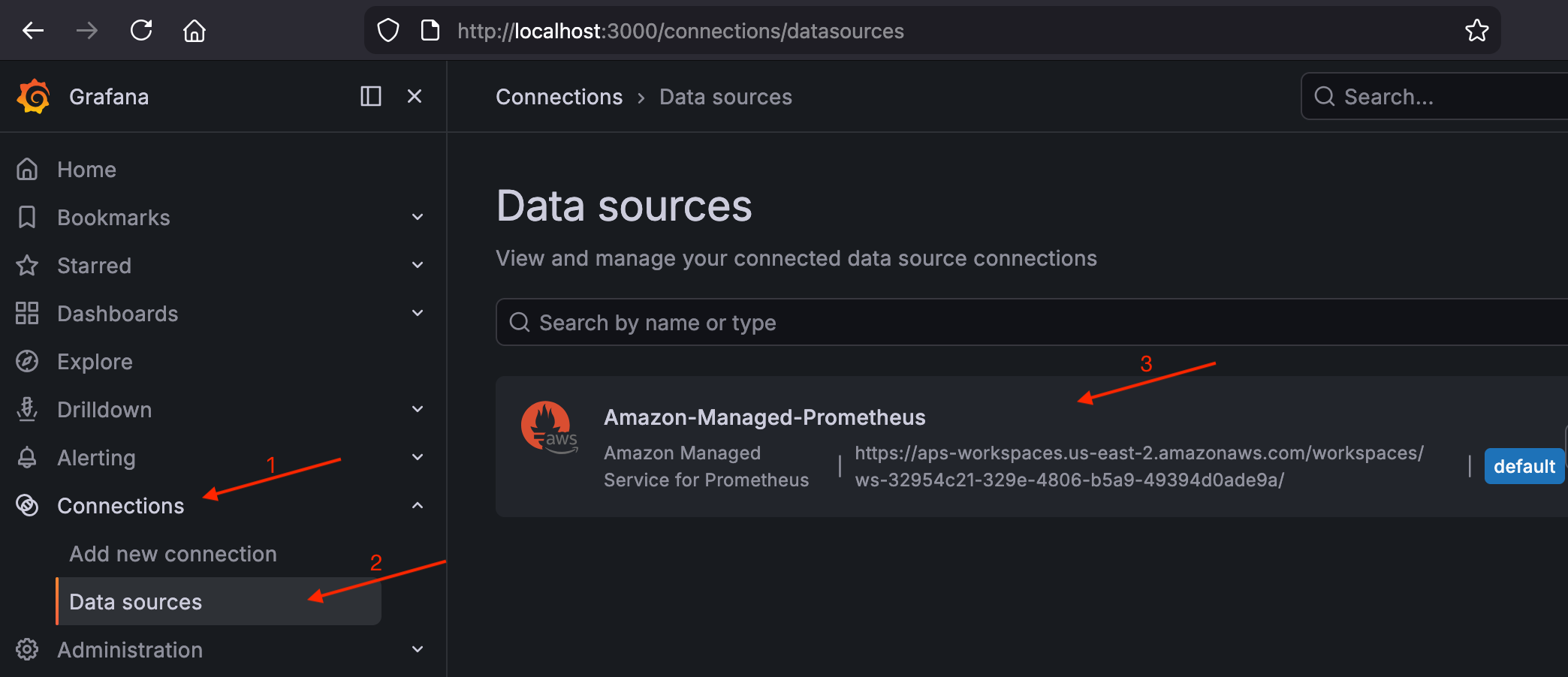

若要驗證指標管道是否端對端運作：

如果 up顯示結果，表示管道 （叢集 → Prometheus → AMP → Grafana) 正在運作。

部署適用於 GPU 指標的 DCGM Exporter

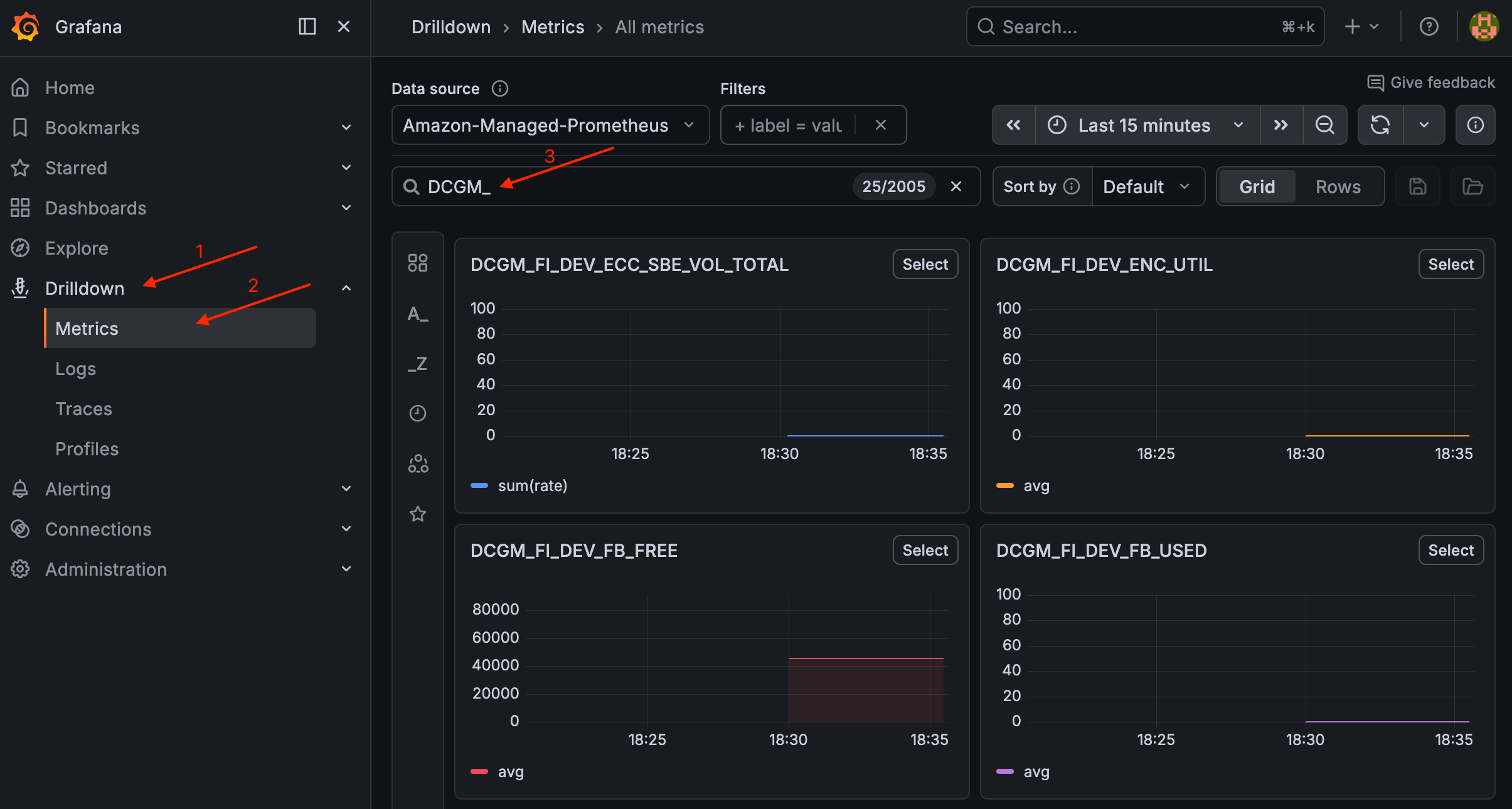

kube-prometheus-stack 會收集節點層級的 CPU 和記憶體指標，但不會收集 GPU 指標。NVIDIA DCGM Exporter 新增 GPU 使用率、記憶體用量、溫度、耗電量、NVLink 頻寬和張量活動。

helm repo add gpu-helm-charts https://nvidia.github.io/dcgm-exporter/helm-charts
helm repo update

為您的路徑設定 GPU 節點選擇器金鑰。EKS Auto Mode 和自我管理 Karpenter 使用 GPU 製造商的不同標籤金鑰。

建立 DCGM 匯出工具值檔案：

cat << EOF > /tmp/dcgm-exporter-values.yaml
resources:
  requests:
    memory: "512Mi"
    cpu: "100m"
  limits:
    memory: "1Gi"
    cpu: "500m"

serviceMonitor:
  enabled: true
  additionalLabels:
    release: kube-prometheus-stack

nodeSelector:
  ${GPU_NODE_SELECTOR_KEY}: nvidia

tolerations:
  - key: "nvidia.com/gpu"
    operator: "Exists"
    effect: "NoSchedule"

customMetrics: |
  # Clocks
  DCGM_FI_DEV_SM_CLOCK,  gauge, SM clock frequency (in MHz).
  DCGM_FI_DEV_MEM_CLOCK, gauge, Memory clock frequency (in MHz).
  # Temperature
  DCGM_FI_DEV_MEMORY_TEMP, gauge, Memory temperature (in C).
  DCGM_FI_DEV_GPU_TEMP,    gauge, GPU temperature (in C).
  # Power
  DCGM_FI_DEV_POWER_USAGE,              gauge, Power draw (in W).
  DCGM_FI_DEV_TOTAL_ENERGY_CONSUMPTION, counter, Total energy consumption since boot (in mJ).
  # PCIe
  DCGM_FI_PROF_PCIE_TX_BYTES,  counter, Number of bytes transmitted through PCIe TX (in KB) via NVML.
  DCGM_FI_PROF_PCIE_RX_BYTES,  counter, Number of bytes received through PCIe RX (in KB) via NVML.
  DCGM_FI_DEV_PCIE_REPLAY_COUNTER, counter, Total number of PCIe retries.
  # Utilization (the sample period varies depending on the product)
  DCGM_FI_DEV_GPU_UTIL,      gauge, GPU utilization (in %).
  DCGM_FI_DEV_MEM_COPY_UTIL, gauge, Memory utilization (in %).
  DCGM_FI_DEV_ENC_UTIL,      gauge, Encoder utilization (in %).
  DCGM_FI_DEV_DEC_UTIL,      gauge, Decoder utilization (in %).
  # Errors and violations
  DCGM_FI_DEV_XID_ERRORS,            gauge, Value of the last XID error encountered.
  DCGM_EXP_XID_ERRORS_COUNT,         gauge, Value of count of XID errors encountered.
  DCGM_FI_DEV_POWER_VIOLATION,       counter, Throttling duration due to power constraints (in us).
  DCGM_FI_DEV_THERMAL_VIOLATION,     counter, Throttling duration due to thermal constraints (in us).
  DCGM_FI_DEV_SYNC_BOOST_VIOLATION,  counter, Throttling duration due to sync-boost constraints (in us).
  DCGM_FI_DEV_BOARD_LIMIT_VIOLATION, counter, Throttling duration due to board limit constraints (in us).
  DCGM_FI_DEV_LOW_UTIL_VIOLATION,    counter, Throttling duration due to low utilization (in us).
  DCGM_FI_DEV_RELIABILITY_VIOLATION, counter, Throttling duration due to reliability constraints (in us).
  # Memory usage
  DCGM_FI_DEV_FB_FREE, gauge, Framebuffer memory free (in MiB).
  DCGM_FI_DEV_FB_USED, gauge, Framebuffer memory used (in MiB).
  # Retired pages
  DCGM_FI_DEV_RETIRED_SBE,     counter, Total number of retired pages due to single-bit errors.
  DCGM_FI_DEV_RETIRED_DBE,     counter, Total number of retired pages due to double-bit errors.
  DCGM_FI_DEV_RETIRED_PENDING, counter, Total number of pages pending retirement.
  # NVLink
  DCGM_FI_DEV_NVLINK_BANDWIDTH_TOTAL, counter, Total number of NVLink bandwidth counters for all lanes.
  DCGM_FI_PROF_NVLINK_TX_BYTES,       counter, The rate of data transmitted over NVLink not including protocol headers in bytes per second.
  DCGM_FI_PROF_NVLINK_RX_BYTES,       counter, The rate of data received over NVLink not including protocol headers in bytes per second.
  # DCP metrics
  DCGM_FI_PROF_GR_ENGINE_ACTIVE,   gauge, Ratio of time the graphics engine is active (in %).
  DCGM_FI_PROF_SM_ACTIVE,          gauge, The ratio of cycles an SM has at least 1 warp assigned (in %).
  DCGM_FI_PROF_SM_OCCUPANCY,       gauge, The ratio of number of warps resident on an SM (in %).
  DCGM_FI_PROF_PIPE_TENSOR_ACTIVE, gauge, Ratio of cycles the tensor (HMMA) pipe is active (in %).
  DCGM_FI_PROF_DRAM_ACTIVE,        gauge, Ratio of cycles the device memory interface is active sending or receiving data (in %).
  DCGM_FI_DEV_CLOCK_THROTTLE_REASONS, gauge, Current clock throttle reasons (bitmask of DCGM_CLOCKS_THROTTLE_REASON_*).
  DCGM_FI_DEV_GPU_NVLINK_ERRORS,      gauge, Identifies a GPU NVLink error type returned by DCGM_FI_DEV_GPU_NVLINK_ERRORS.
  ## NVLink
  DCGM_FI_DEV_NVLINK_BANDWIDTH_L0, counter, The number of bytes of active NVLink rx or tx data including both header and payload.
  ## Remapped rows
  DCGM_FI_DEV_UNCORRECTABLE_REMAPPED_ROWS, counter, Number of remapped rows for uncorrectable errors.
  DCGM_FI_DEV_CORRECTABLE_REMAPPED_ROWS, counter, Number of remapped rows for correctable errors.
  DCGM_FI_DEV_ROW_REMAP_FAILURE, gauge, whether remapping of rows has failed.
  ## Profiling metrics
  DCGM_FI_PROF_PIPE_FP64_ACTIVE, gauge, Ratio of cycles the fp64 pipes are active (in %).
  DCGM_FI_PROF_PIPE_FP32_ACTIVE, gauge, Ratio of cycles the fp32 pipes are active (in %).
  DCGM_FI_PROF_PIPE_FP16_ACTIVE, gauge, Ratio of cycles the fp16 pipes are active (in %).
  # ECC
  DCGM_FI_DEV_ECC_SBE_VOL_TOTAL, counter, Total number of single-bit volatile ECC errors.
  DCGM_FI_DEV_ECC_DBE_VOL_TOTAL, counter, Total number of double-bit volatile ECC errors.
EOF

customMetrics 欄位會使用延伸指標集覆寫 DCGM 匯出者的預設指標集，其中包含 NVLink 頻寬、張量活動、PCIe 輸送量、ECC 錯誤和熱調節。對於推論工作負載，這可協助您了解 GPU 運算單位是否充分利用、GPU 是否因為批次大小低而在請求之間閒置、CPU 和 GPU 之間的資料傳輸是否是瓶頸、熱調節是否造成延遲峰值，以及大型批次的 GPU 記憶體空間剩餘多少。

安裝 DCGM 匯出工具：

helm install dcgm-exporter gpu-helm-charts/dcgm-exporter \
  --namespace monitoring \
  -f /tmp/dcgm-exporter-values.yaml

允許匯出程式tolerations在您於步驟 2 佈建的 GPU 污點節點上執行。serviceMonitor 具有 release: kube-prometheus-stack標籤的 可確保 Prometheus 自動探索和抓取它。

驗證 DCGM 匯出工具 DaemonSet：

kubectl get daemonset dcgm-exporter -n monitoring

GPU 節點執行後，您應該會看到一個就緒的 Pod。若要驗證 DCGM 指標，請導覽至 Grafana 中的向下切入 > 指標並搜尋 DCGM_。

在 Grafana 中驗證 DCGM 指標

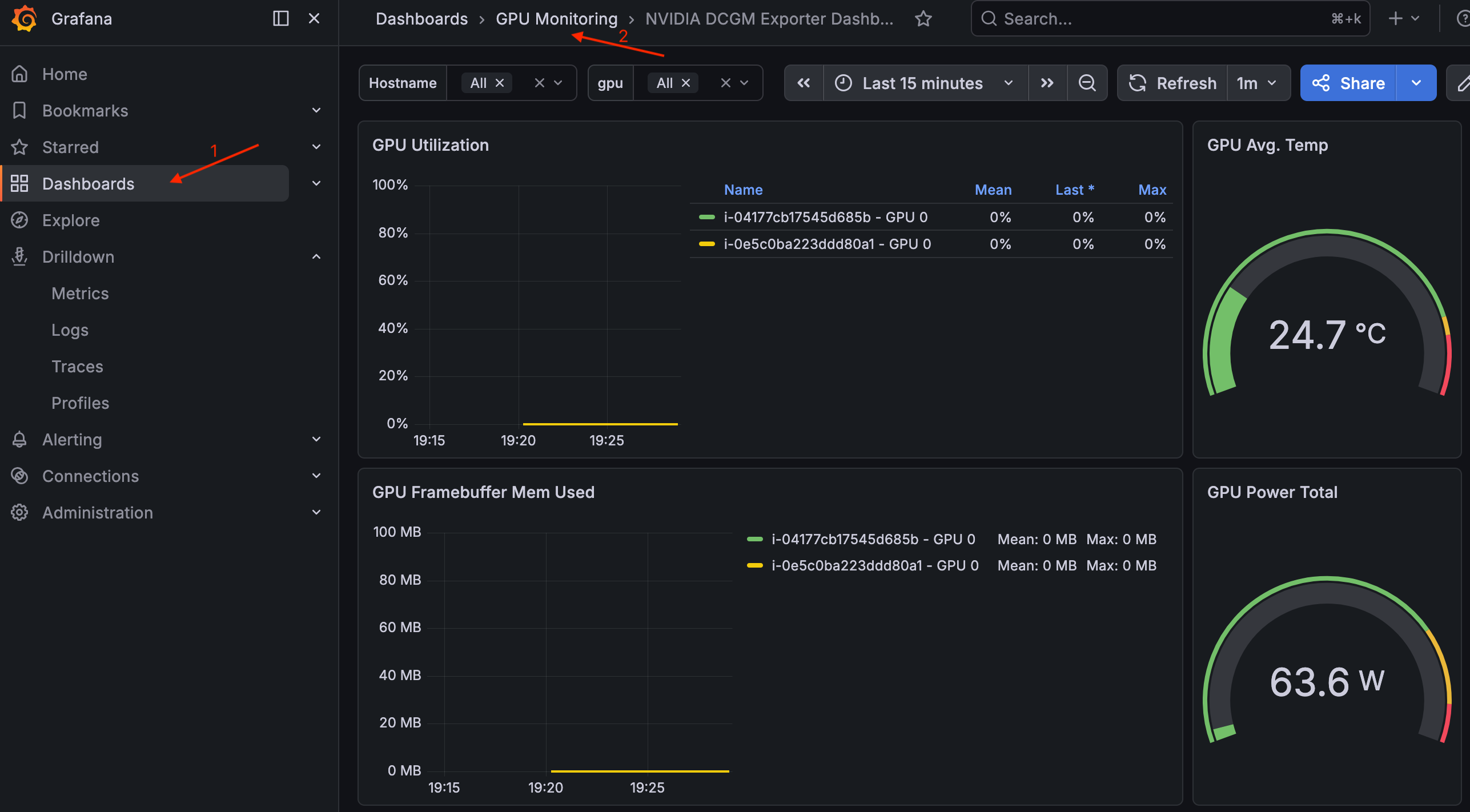

若要檢視儀表板，請導覽至儀表板 > GPU 監控 > NVIDIA DCGM 匯出工具儀表板。

Grafana 中的 NVIDIA DCGM 匯出工具儀表板

模型權重 S3 儲存貯體

建立 Amazon S3 儲存貯體來存放模型權重，並設定 EKS Pod Identity Association，以便工作負載 Pod 可以讀取和寫入模型權重。

如果您開啟新的終端機，請設定叢集名稱和區域：

export CLUSTER_NAME=ai-eks-docs
export AWS_REGION=us-east-2

建立 S3 儲存貯體

使用隨機尾碼建立儲存貯體，以避免名稱衝突：

BUCKET_SUFFIX=$(head -c 4 /dev/urandom | od -An -tx1 | tr -d ' \n')
MODEL_BUCKET="${CLUSTER_NAME}-models-${BUCKET_SUFFIX}"

aws s3 mb s3://${MODEL_BUCKET} --region ${AWS_REGION}

在 2023 年 1 月之後建立的 S3 儲存貯體預設會啟用伺服器端加密 (AES256) 和公有存取封鎖。

設定 S3 存取的 EKS Pod 身分

在 default 命名空間中建立 model-storage-sa ServiceAccount、範圍限定於模型儲存貯體的 IAM 政策，以及連結它們的 EKS Pod 身分關聯。設定的工作負載 Pod serviceAccountName: model-storage-sa將能夠讀取和寫入儲存貯體。

kubectl create serviceaccount model-storage-sa

建立 IAM 政策：

POLICY_ARN=$(aws iam create-policy \
  --policy-name "${CLUSTER_NAME}-model-storage-policy" \
  --policy-document "{\"Version\": \"2012-10-17\", \"Statement\": [{\"Effect\": \"Allow\", \"Action\": [\"s3:GetObject\", \"s3:PutObject\", \"s3:ListBucket\", \"s3:DeleteObject\"], \"Resource\": [\"arn:aws:s3:::${MODEL_BUCKET}\", \"arn:aws:s3:::${MODEL_BUCKET}/*\"]}]}" \
  --query 'Policy.Arn' \
  --output text)

echo "Policy ARN: ${POLICY_ARN}"

建立 EKS Pod Identity Association。 會eksctl建立具有正確信任政策的 IAM 角色，並將其連結至 ServiceAccount：

eksctl create podidentityassociation \
  --cluster ${CLUSTER_NAME} \
  --namespace default \
  --service-account-name model-storage-sa \
  --role-name "${CLUSTER_NAME}-model-storage-role" \
  --permission-policy-arns ${POLICY_ARN} \
  --region ${AWS_REGION}

驗證關聯：

eksctl get podidentityassociation --cluster ${CLUSTER_NAME} --region ${AWS_REGION}

輸出應該包含 default 命名空間中的model-storage-sa關聯。

cat << EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: s3-test
  labels:
    guide: ai-eks-docs
spec:
  serviceAccountName: model-storage-sa
  containers:
    - name: aws-cli
      image: public.ecr.aws/aws-cli/aws-cli:2.27.0
      command:
        - sh
        - -c
        - |
          echo "=== Caller Identity ==="
          aws sts get-caller-identity
          echo ""
          echo "=== S3 Write Test ==="
          echo "pod identity works" | aws s3 cp - s3://${MODEL_BUCKET}/test.txt
          echo ""
          echo "=== S3 List Test ==="
          aws s3 ls s3://${MODEL_BUCKET}/
          echo ""
          echo "=== S3 Delete Test ==="
          aws s3 rm s3://${MODEL_BUCKET}/test.txt
  restartPolicy: Never
EOF

kubectl wait --for=jsonpath='{.status.phase}'=Succeeded pod/s3-test --timeout=300s
kubectl logs s3-test

=== Caller Identity ===
{
    "UserId": "AROA...:eks-ai-eks-docs-model-s-...",
    "Account": "123456789012",
    "Arn": "arn:aws:sts::123456789012:assumed-role/ai-eks-docs-model-storage-role/eks-ai-eks-docs-model-s-..."
}

=== S3 Write Test ===
upload: - to s3://ai-eks-docs-models-01234567/test.txt

=== S3 List Test ===
2026-05-04 12:00:00         19 test.txt

=== S3 Delete Test ===
delete: s3://ai-eks-docs-models-01234567/test.txt

kubectl delete pod s3-test

後續步驟

叢集準備就緒後，您可以繼續載入並提供模型，以部署大型語言模型並與推論端點互動。

清除

export CLUSTER_NAME=ai-eks-docs
export AWS_REGION=us-east-2

kubectl delete pod nvidia-smi --ignore-not-found
kubectl delete deployment gpu-overflow-test --ignore-not-found

INSTANCE_TYPE="g6e.4xlarge"
CAPACITY_RESERVATION_ID=$(aws ec2 describe-capacity-reservations \
  --filters "Name=state,Values=active" "Name=instance-type,Values=${INSTANCE_TYPE}" \
  --query 'CapacityReservations[0].CapacityReservationId' \
  --output text \
  --region ${AWS_REGION})
aws ec2 cancel-capacity-reservation --capacity-reservation-id ${CAPACITY_RESERVATION_ID}

AMP_POLICY_ARN=$(aws iam list-policies \
  --scope Local \
  --query "Policies[?PolicyName=='${CLUSTER_NAME}-amp-grafana-policy'].Arn" \
  --output text)
echo "AMP Policy ARN: ${AMP_POLICY_ARN}"

AMP_WORKSPACE_ID=$(aws amp list-workspaces \
  --alias "amp-ws-${CLUSTER_NAME}" \
  --query 'workspaces[0].workspaceId' \
  --output text \
  --region ${AWS_REGION})
echo "AMP Workspace ID: ${AMP_WORKSPACE_ID}"

helm uninstall dcgm-exporter -n monitoring

helm uninstall kube-prometheus-stack -n monitoring

eksctl delete podidentityassociation \
  --cluster ${CLUSTER_NAME} \
  --namespace monitoring \
  --service-account-name amp-iamproxy-ingest-service-account \
  --region ${AWS_REGION}

eksctl delete podidentityassociation \
  --cluster ${CLUSTER_NAME} \
  --namespace monitoring \
  --service-account-name grafana-sa \
  --region ${AWS_REGION}

aws iam delete-policy --policy-arn ${AMP_POLICY_ARN}

aws amp delete-workspace --workspace-id ${AMP_WORKSPACE_ID} --region ${AWS_REGION}

kubectl delete namespace monitoring

MODEL_BUCKET=$(aws s3api list-buckets \
  --query "Buckets[?starts_with(Name, '${CLUSTER_NAME}-models-')].Name | [0]" \
  --output text)
echo "Model bucket: ${MODEL_BUCKET}"

POLICY_ARN=$(aws iam list-policies \
  --scope Local \
  --query "Policies[?PolicyName=='${CLUSTER_NAME}-model-storage-policy'].Arn" \
  --output text)
echo "Policy ARN: ${POLICY_ARN}"

aws s3 rb s3://${MODEL_BUCKET} --force

eksctl delete podidentityassociation \
  --cluster ${CLUSTER_NAME} \
  --namespace default \
  --service-account-name model-storage-sa \
  --region ${AWS_REGION}

aws iam delete-policy --policy-arn ${POLICY_ARN}

kubectl delete serviceaccount model-storage-sa

kubectl delete nodepool gpu-inf --ignore-not-found
kubectl delete nodeclass gpu-inf --ignore-not-found
kubectl delete ec2nodeclass gpu-inf --ignore-not-found
eksctl delete cluster --name=$CLUSTER_NAME --region=$AWS_REGION
