使用 CloudWatch 應用程式地圖檢視您的應用程式拓撲並監控操作狀態

注意

CloudWatch 應用程式地圖取代了 Service Map。若要根據 AWS X-Ray 追蹤來查看應用程式地圖，請開啟 X-Ray 追蹤地圖。在 CloudWatch 主控台的左側導覽窗格中，選擇 X-Ray 區段下的追蹤地圖。

啟用 Application Signals 的應用程式後，應用程式地圖會顯示代表您的群組的節點。然後，您可以深入分析這些群組，以檢視您的服務及其相依項。使用應用程式地圖來檢視應用程式用戶端的拓撲、Synthetics Canary、服務和相依項，以及監控操作狀態。若要檢視應用程式地圖，請開啟 CloudWatch 主控台，然後在左側導覽窗格的 Application Signals 區段下選擇應用程式地圖。

在啟用 Application Signals 的應用程式之後，請使用應用程式地圖，可更輕鬆地監控應用程式的操作狀態：

  • 檢視用戶端、canary、服務和相依性節點之間的連線，以協助您了解應用程式拓撲和執行流程。如果您的服務營運商不是您的開發團隊，這將特別有用。

  • 查看哪些服務符合或不符合您的服務水準目標 (SLO)。當服務不符合您的 SLO 時，您可以快速識別下游服務或相依性是否可能導致問題或影響多個上游服務。

  • 選取個別用戶端、Synthetics Canary、服務或相依項節點，以查看相關指標。服務詳細資訊頁面將顯示有關操作、相依項、Synthetics Canary 和用戶端頁面的詳細資訊。

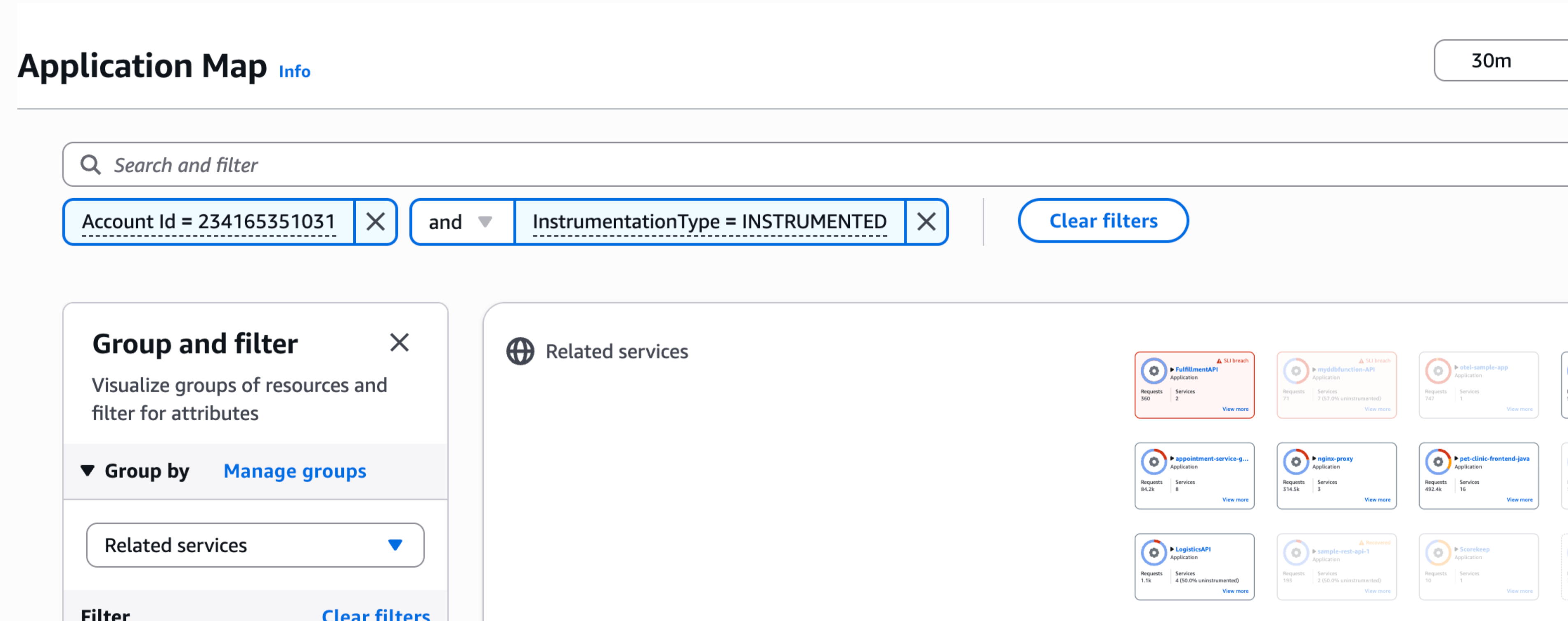

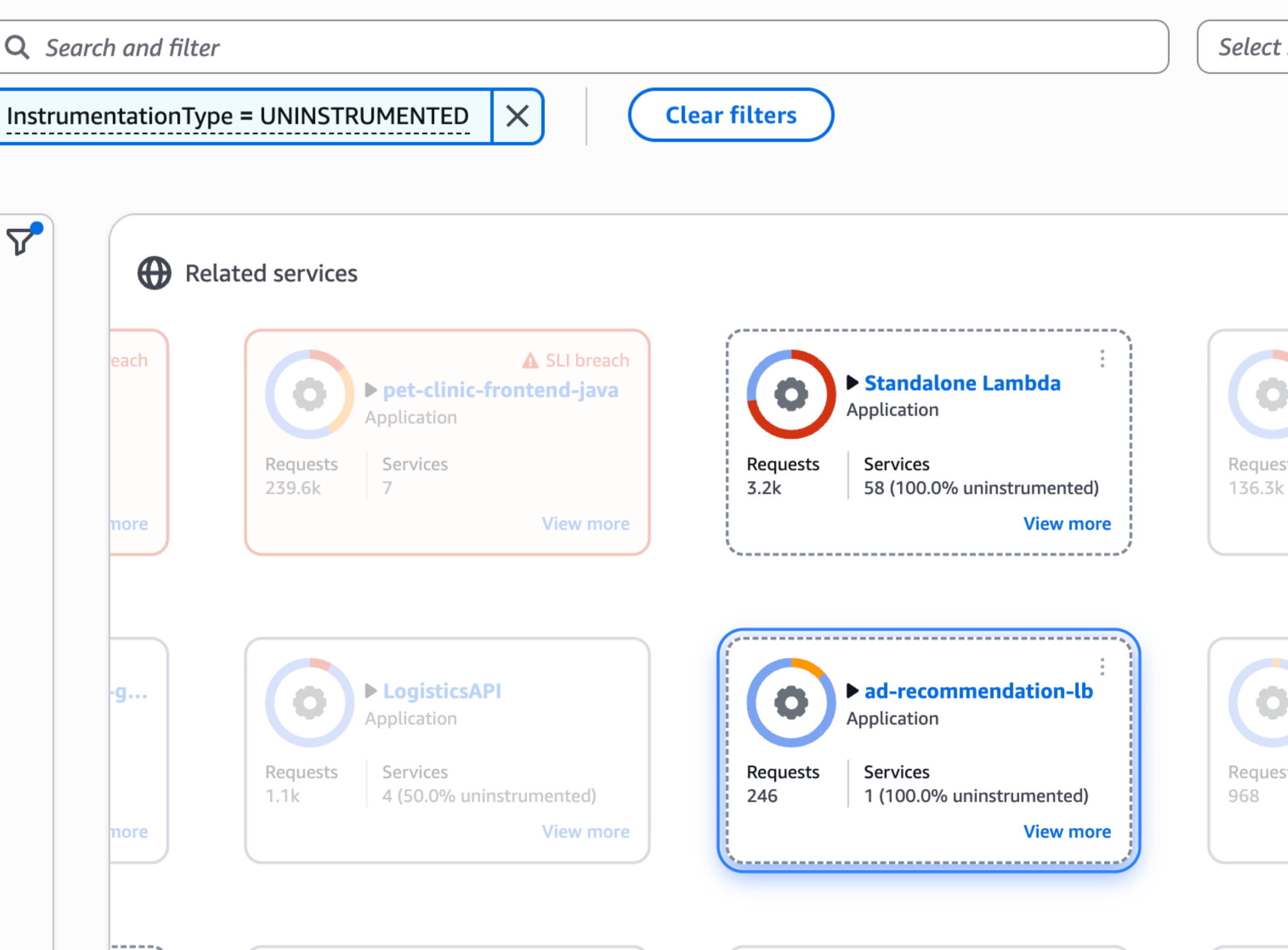

  • 篩選和縮放應用程式地圖，以便更輕鬆地專注於部分應用程式拓撲，或查看整個地圖。從篩選文字方塊中選擇一個或多個屬性來建立篩選條件。當您選擇每個屬性時，系統會引導您完成篩選條件。您將在篩選文字方塊下方看到完整的篩選條件。可隨時選擇清除篩選條件以移除篩選條件。

  • 對服務進行分組和篩選，以建立符合您工作流程的自訂檢視。此組織可協助您快速尋找和存取最常用的服務

  • 儲存經過篩選和分組的檢視，以快速返回常用的組態

探索應用程式地圖

當您造訪應用程式地圖時，預設會顯示依相關服務分組的服務。相關服務將依相依項對服務分組。例如，若服務 A 呼叫服務 B，而服務 B 又呼叫服務 C，則這三者會被歸類在服務 A 之下。您可以檢視每個群組中所有服務的 SLI 運作狀態、指標及服務數量。

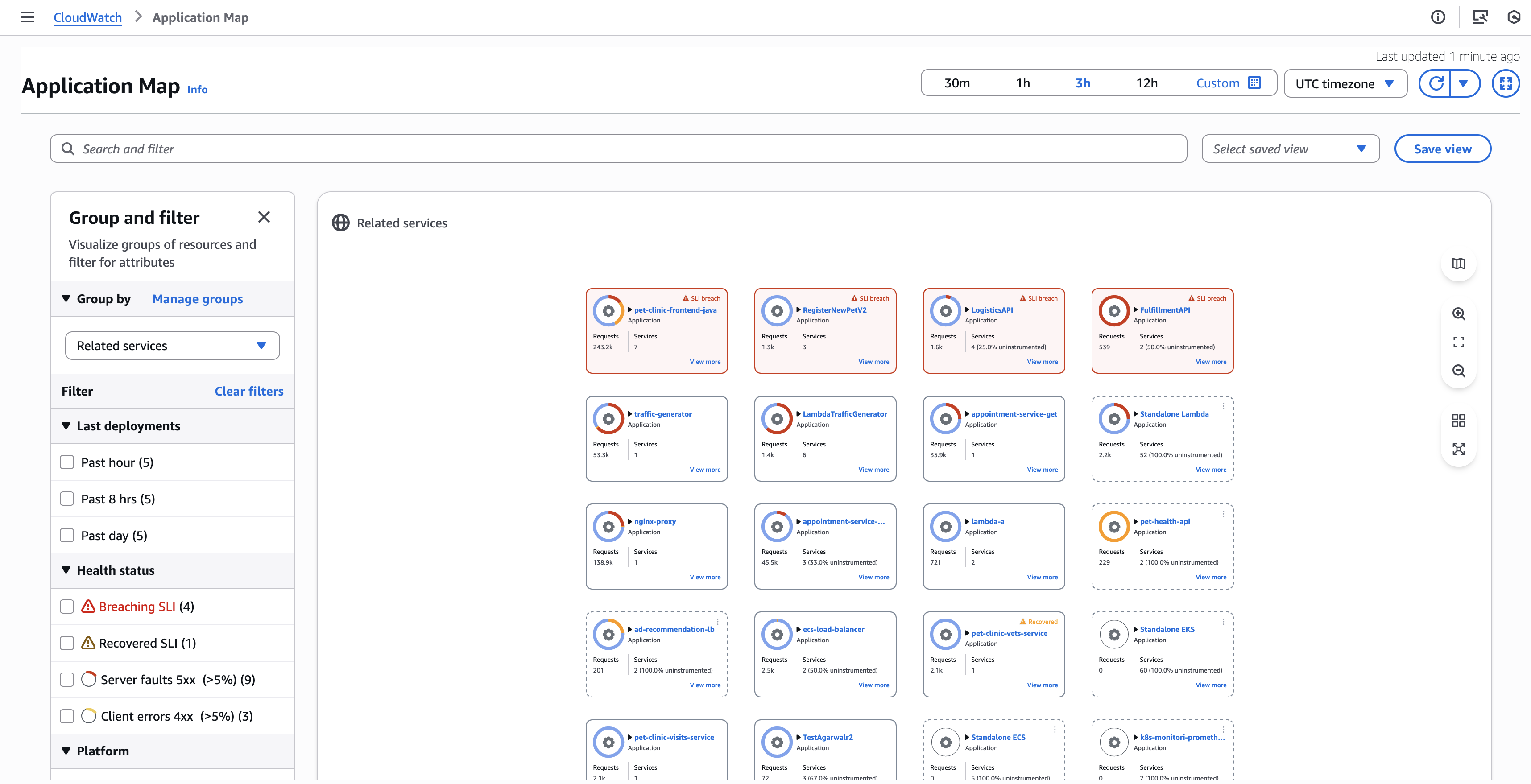

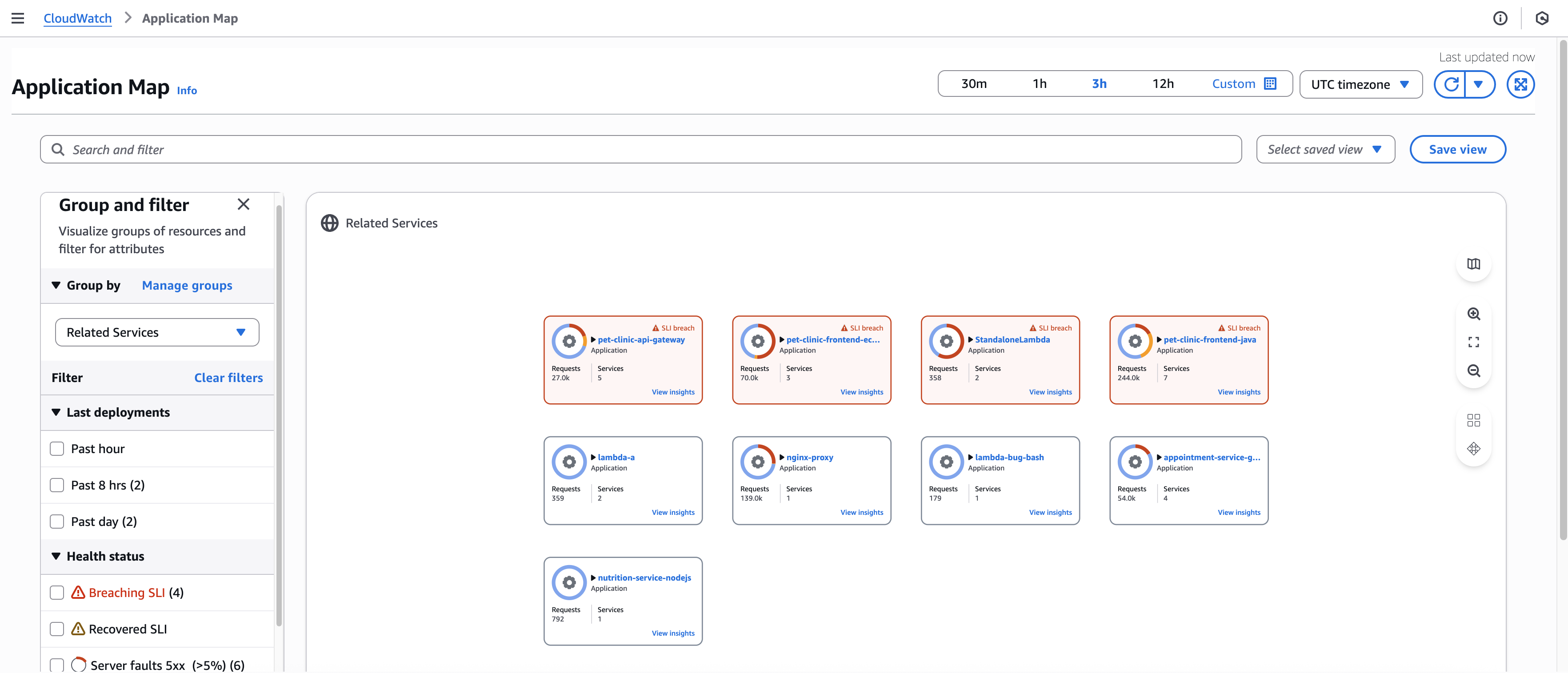

CloudWatch 預設應用程式地圖依相關服務分組。

動態分組和篩選

您可以按一下分組依據下拉式清單，使用不同的分組選項。依預設，應用程式地圖提供 2 個分組選項：

  • 相關服務：依服務相依項對服務分組

  • 環境：依環境對服務分組

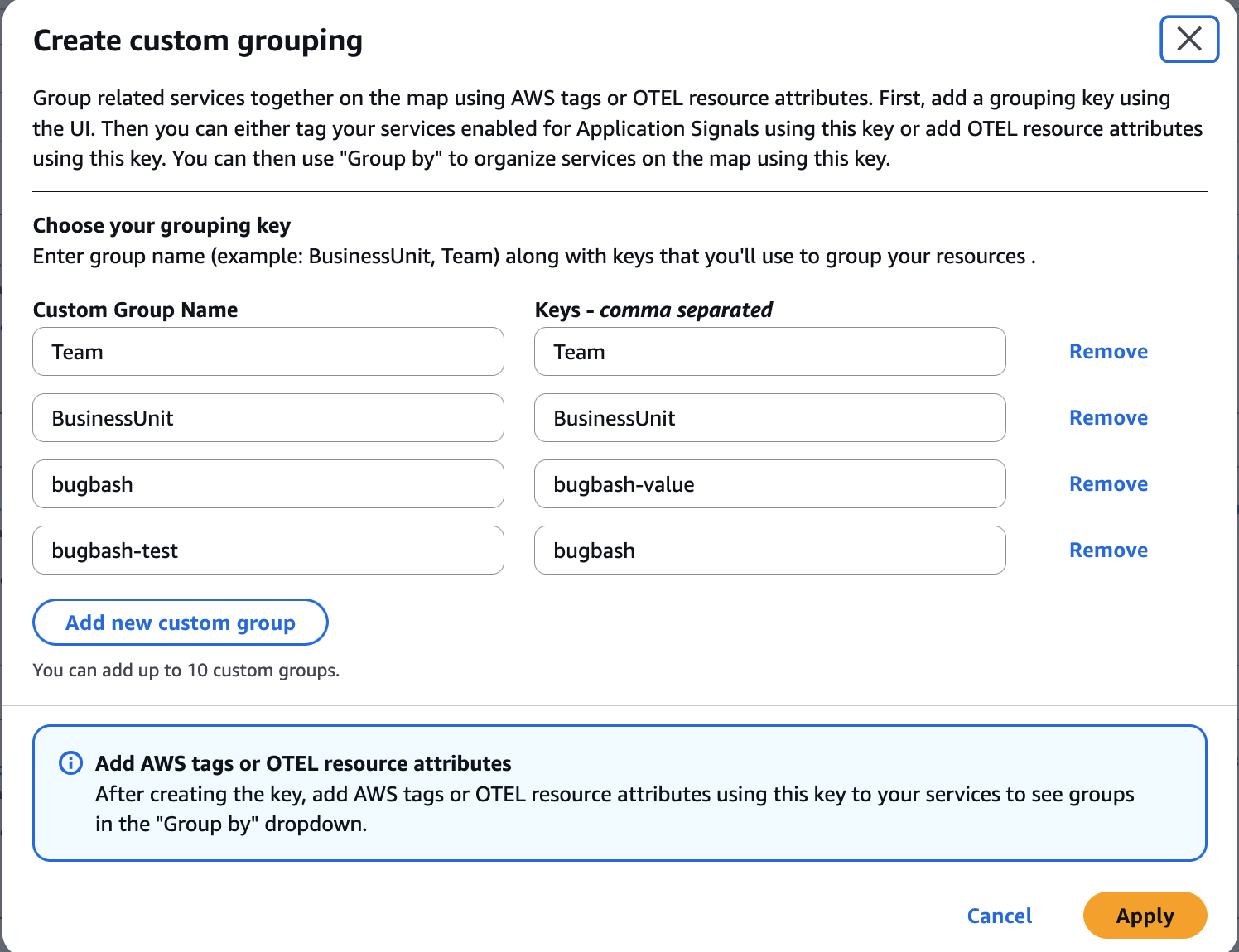

如果想要定義自己的自訂群組，請按一下管理群組定義自訂群組，然後使用群組金鑰標記服務或新增 OTEL 資源屬性。

Application Signals 中的預設分組機制會根據服務的下游相依項自動對服務分組。系統會分析服務相依項圖表，並建立根節點 (沒有上游相依項的服務) 成為群組名稱的群組。所有依賴此根服務的服務 (無論直接或間接) 都會自動包含在群組中。例如，若服務 A 呼叫服務 B，而服務 B 又呼叫服務 C，這三個服務將被歸為一組，並以服務 A 作為群組名稱，因為它是相依項鏈的根節點。此自動分組機制提供自然的方式，能依據服務間實際的執行時期互動與相依項，直觀呈現並管理相關服務。

群組動作與洞見

對於每個群組，可以執行下列動作：

  • 按一下檢視洞見檢視群組的指標圖表和上次部署時間

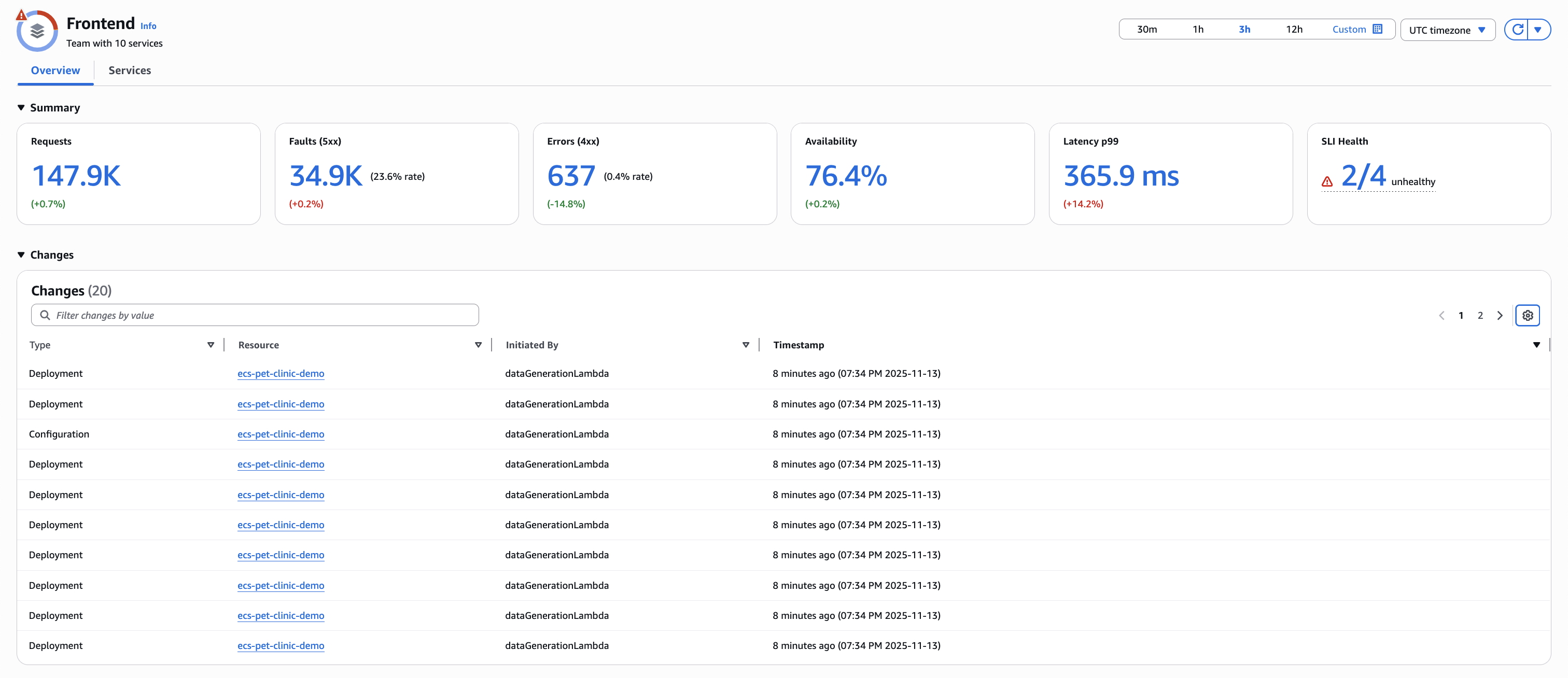

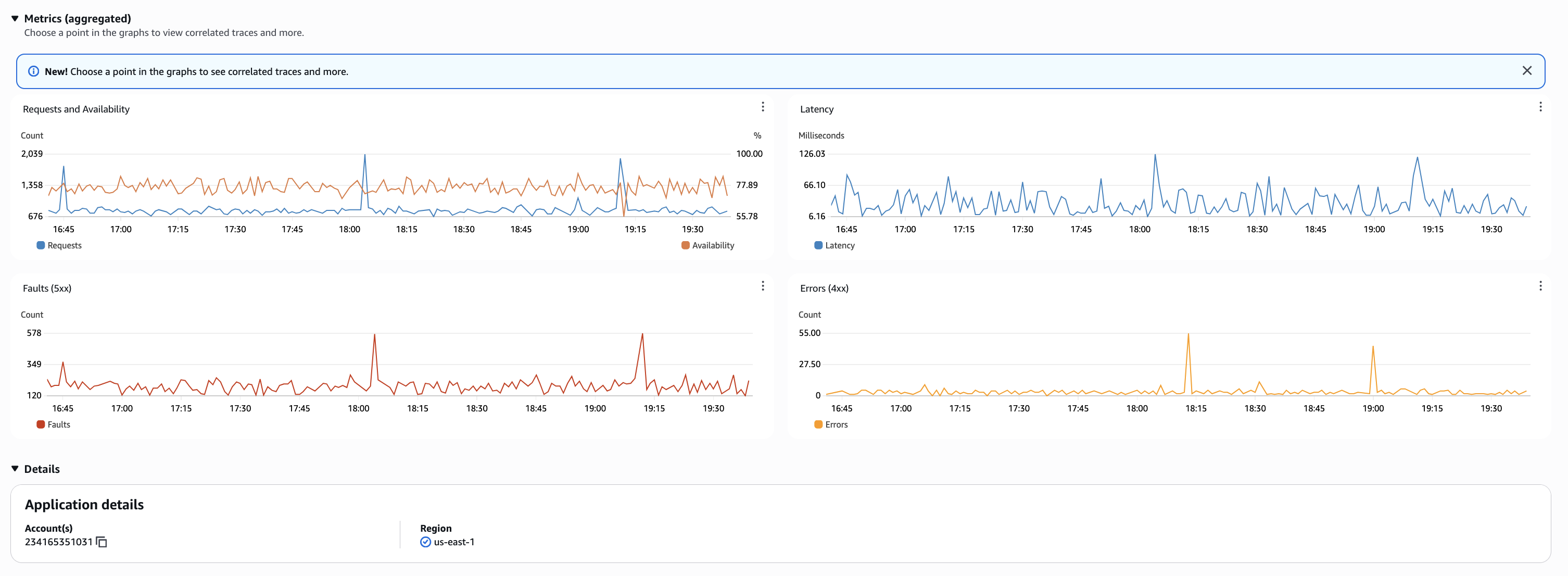

  • 按一下檢視儀表板檢視群組的指標儀表板和服務清單

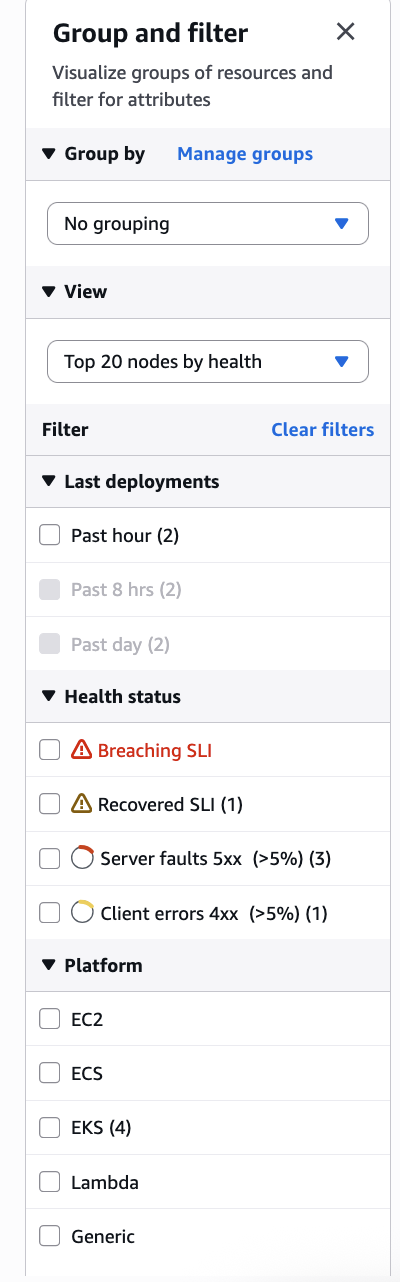

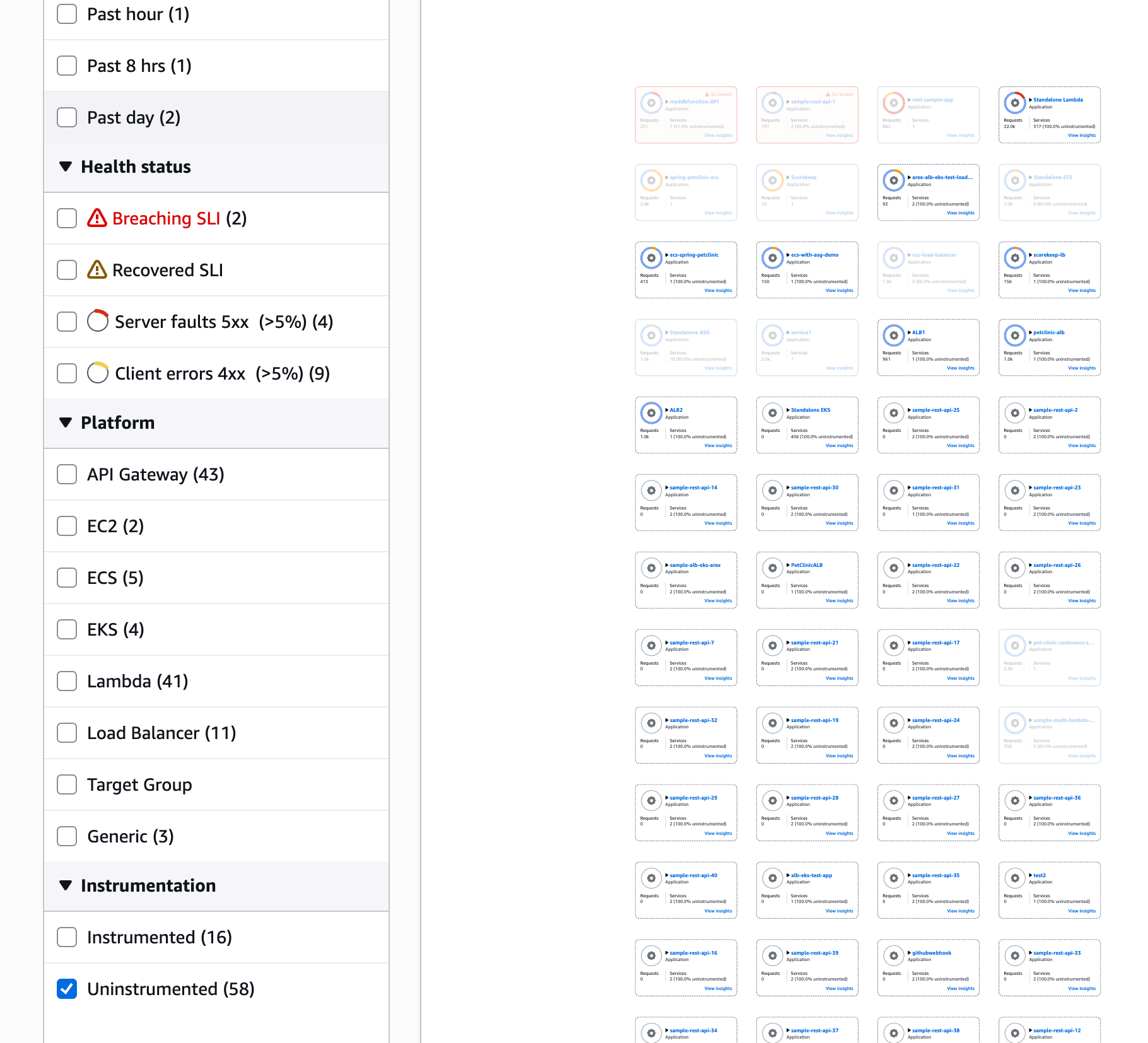

也可以透過左側導覽列上的群組和篩選條件篩選具有部署時間、SLI 運作狀態或運算平台類型的服務的群組。

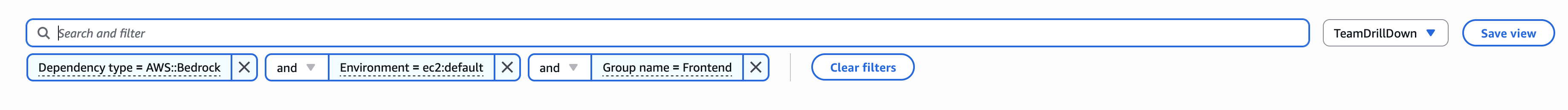

透過搜尋和篩選條件導覽列，可依名稱搜尋群組，或搜尋包含特定服務環境或相依項的群組。

設定自訂群組

透過自訂分組功能，您可以根據業務需求和營運優先順序以邏輯方式對服務分組。藉助此功能，您可以檢視並儲存依特定需求排序的預設檢視，依據團隊所有權建立群組，並組建關鍵業務交易所需的服務群組。

建立自訂群組名稱 (您將在 UI 中看到的群組名稱) 和對應的群組金鑰名稱。從 Application Signals UI 或者利用 PutGroupingConfiguration API 完成此步驟。

群組金鑰名稱可以是您服務的 AWS 標籤金鑰或 OTEL 資源屬性。在決定使用標籤還是 OTEL 資源屬性時，請考慮您的運算平台：

  • 對於單一服務平台 (例如 Lambda 或 Auto Scaling 群組)，使用 AWS 標籤

  • 對於多服務平台 (例如 Amazon EKS 叢集)，使用 OTEL 資源屬性進行更精細的分組

新增 AWS 標籤

將具有自訂群組金鑰的 AWS 標籤作為金鑰和值新增至 Amazon EKS 叢集。如果有多個服務在同一個 Amazon EKS 叢集內執行，系統會使用同一自訂群組金鑰標記所有服務。例如，當 Amazon EKS 叢集 A 正在執行服務 1、服務 2 和服務 3 時，若為該叢集新增金鑰為 Team X 的 AWS 標籤，則會將這三個服務全數加入 Team X。若要僅將特定服務新增至 Team X，請新增服務的 OTEL 資源屬性，如下所示。

新增 OTEL 資源屬性

若要新增 OTEL 資源屬性，請參閱下列組態：

一般組態

使用自訂群組索引鍵/值對在應用程式中設定 OTEL_RESOURCE_ATTRIBUTES 環境變數。金鑰以 & 分隔，列在 aws.application_signals.metric_resource_keys 下。

例如，若要使用 Application=PetClinic 和 Owner=Test 建立自訂群組，請遵照下列步驟：

OTEL_RESOURCE_ATTRIBUTES=Application=PetClinic,Owner=Test,aws.application_signals.metric_resource_keys=Application&Owner

平台特定的組態

以下是部署規格。

Amazon EKS 及原生 kubernetes

apiVersion: apps/v1
kind: Deployment
metadata:
  ...
spec:
  replicas: 1
  ...
  template:
    spec:
      containers:
      - name: your-app
        image: your-app-image
        env:
          ...
          - name: OTEL_RESOURCE_ATTRIBUTES
            value: Application=PetClinic,Owner=Test,aws.application_signals.metric_resource_keys=Application&Owner

Amazon EC2

將 OTEL_RESOURCE_ATTRIBUTES 新增至您的應用程式啟動指令碼。如需完整範例，請參閱新增 OTEL_RESOURCE_ATTRIBUTES。

...
OTEL_RESOURCE_ATTRIBUTES="service.name=$YOUR_SVC_NAME,Application=PetClinic,Owner=Test,aws.application_signals.metric_resource_keys=Application&Owner" \
java -jar $MY_JAVA_APP.jar

Amazon ECS

將 OTEL_RESOURCE_ATTRIBUTES 新增至 TaskDefinition。如需完整範例，請參閱在 Amazon ECS 上啟用。

{
  "name": "my-app",
   ...
  "environment": [
    {
      "name": "OTEL_RESOURCE_ATTRIBUTES",
      "value": "service.name=$YOUR_SVC_NAME,Application=PetClinic,Owner=Test,aws.application_signals.metric_resource_keys=Applicationmanagement portalOwner"
    },
    ...
  ]
}

Lambda

將 OTEL_RESOURCE_ATTRIBUTES 新增至 Lambda 環境變數。

OTEL_RESOURCE_ATTRIBUTES="Application=PetClinic,Owner=Test,aws.application_signals.metric_resource_keys=Application&Owner"

檢視群組內的服務

若要檢視群組中的服務及其相依項，請按一下群組名稱。此時會顯示群組內的服務地圖。每個服務節點都會顯示 SLI 運作狀態、指標及平台詳細資訊。違反 SLI 的服務都會反白顯示，以便輕鬆辨識。

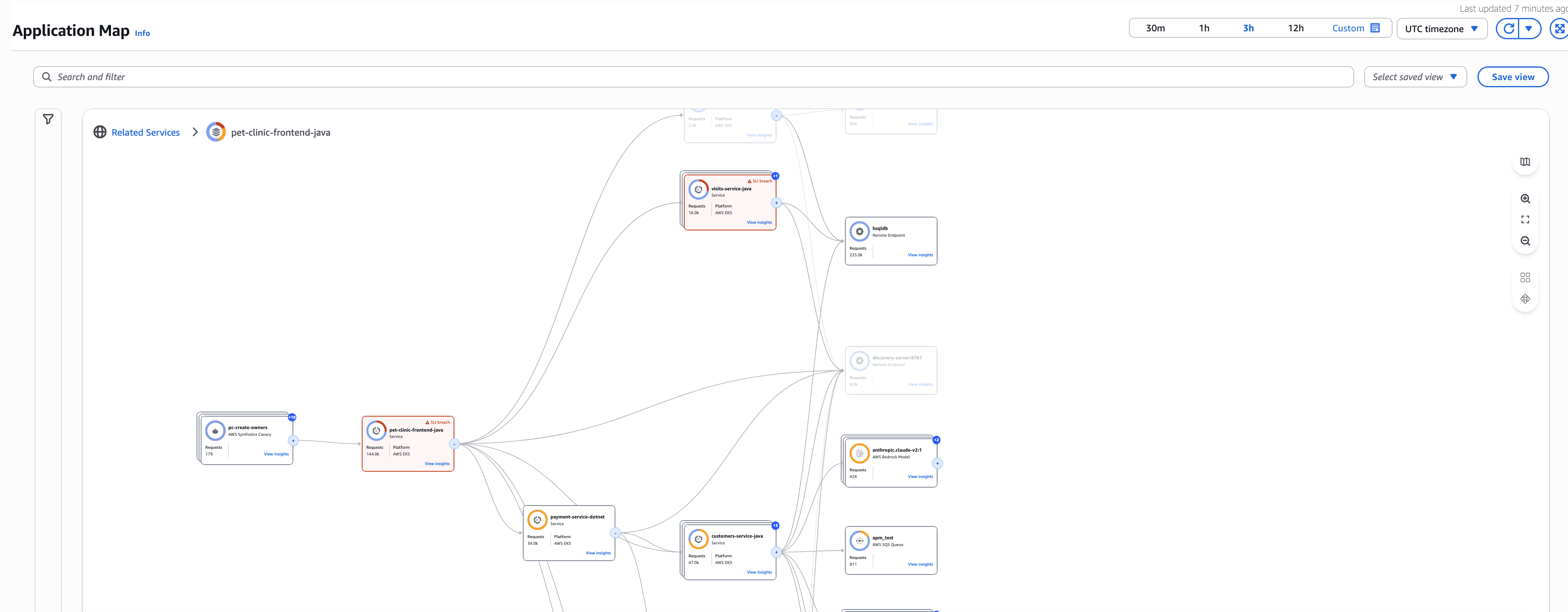

群組內的 CloudWatch 應用程式地圖服務。

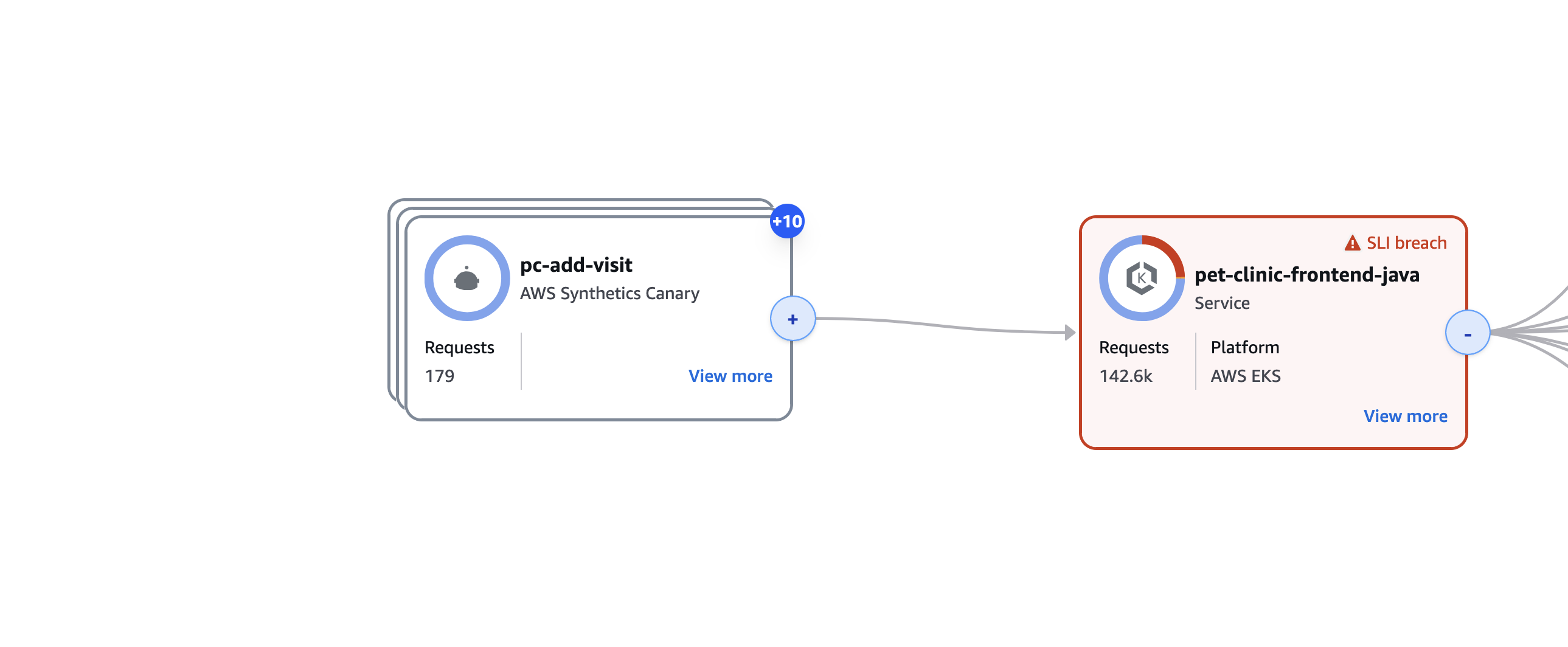

依預設，所有 Canary、RUM 用戶端和 AWS 服務節點都會收合。如果此群組中的服務呼叫不屬於此群組的服務，則這些服務預設也會收合。

若您的地圖仍過於龐大而難以有效調查，可運用嵌套分組功能逐步縮小調查範圍。例如，在依業務單位對服務分組之後，如果群組中仍有太多服務，請透過「分組依據」下拉式清單選取團隊，建立巢狀分組結構。

服務洞察及詳細資訊

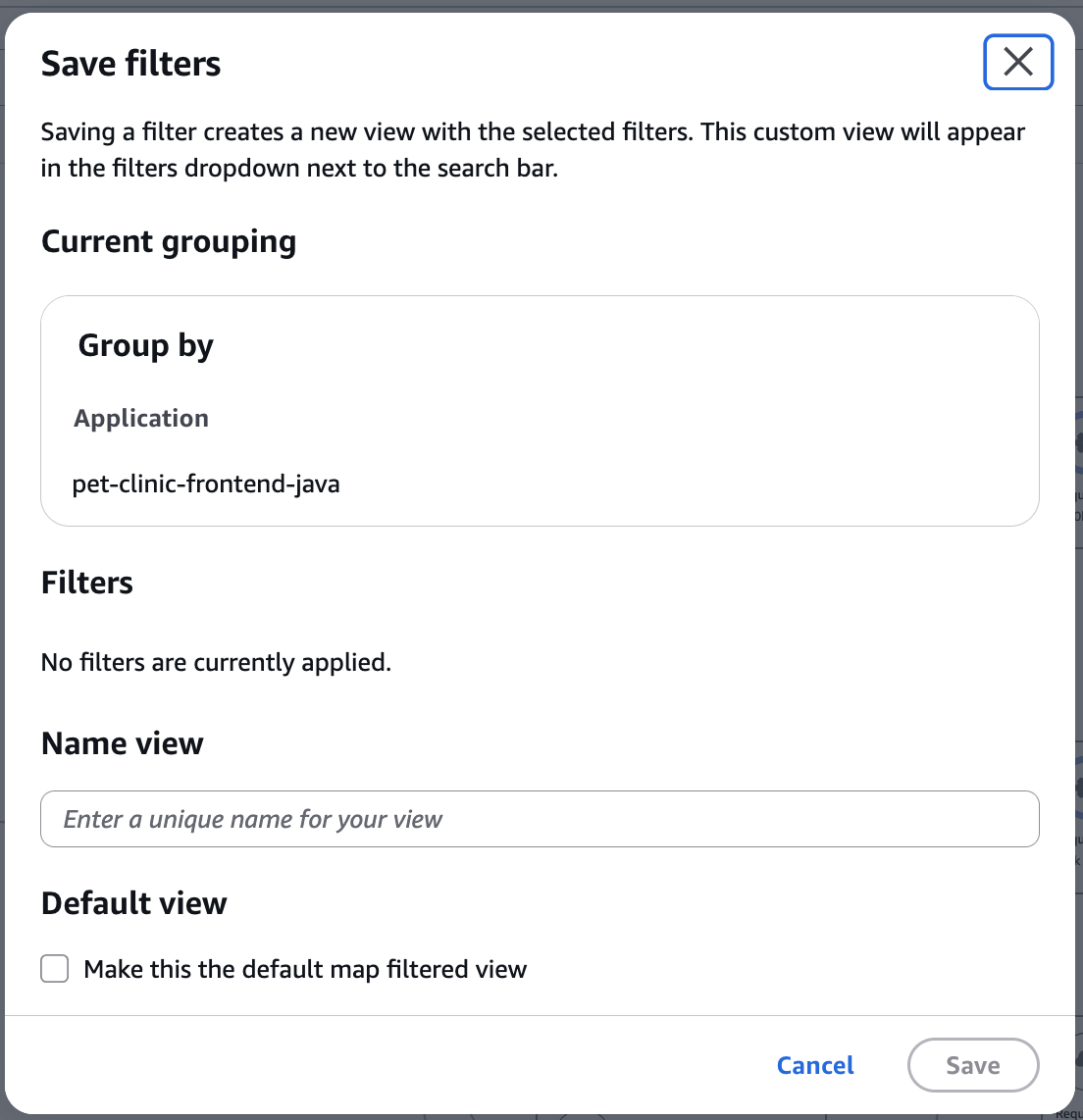

可在此頁面上按一下搜尋列旁的儲存檢視以儲存檢視，下次就不需要再次套用相同的分組和篩選設定。

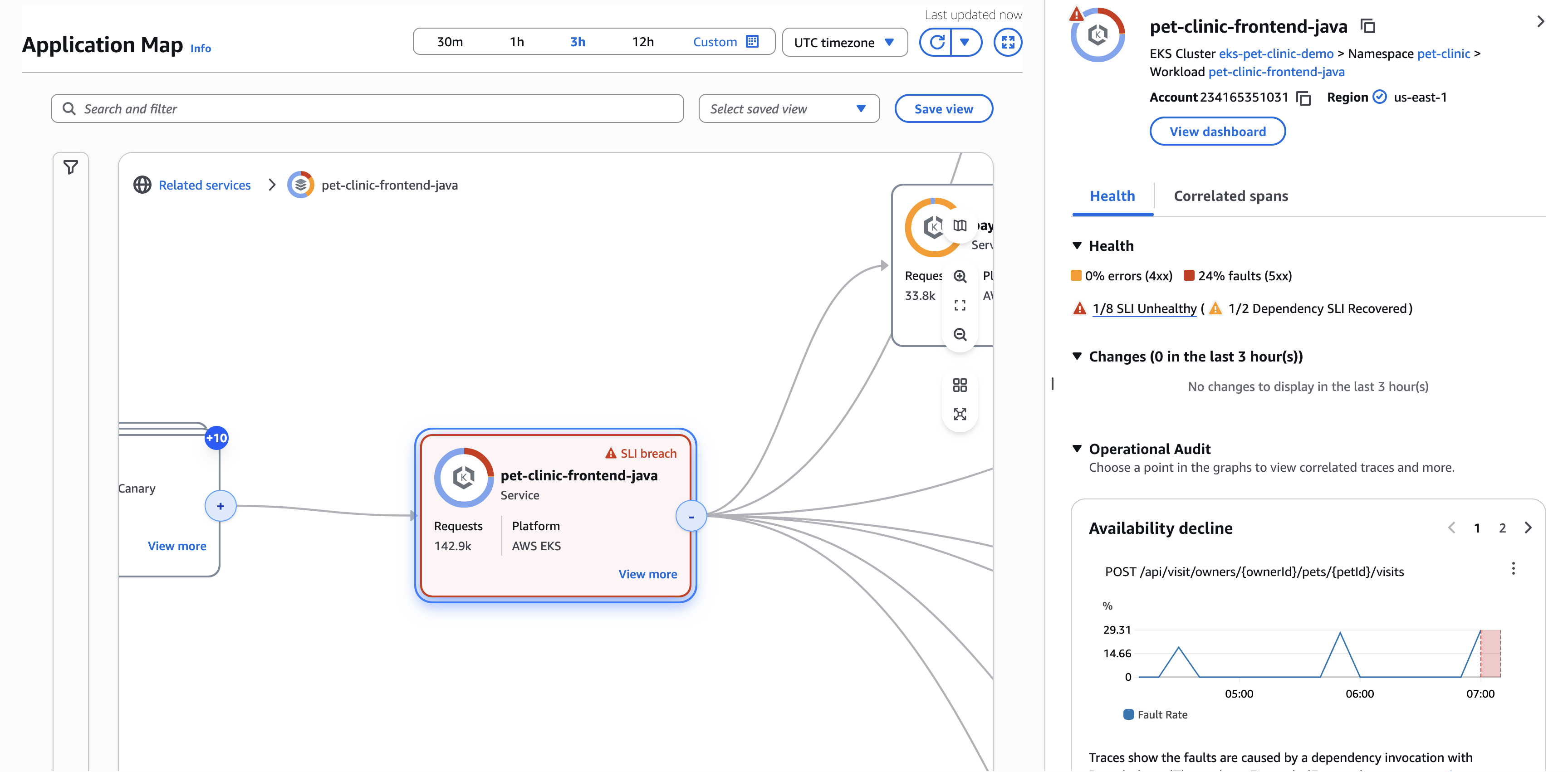

按一下服務節點中的檢視洞察，以檢視服務稽核、變更事件、SLI 運作狀態和指標圖表。

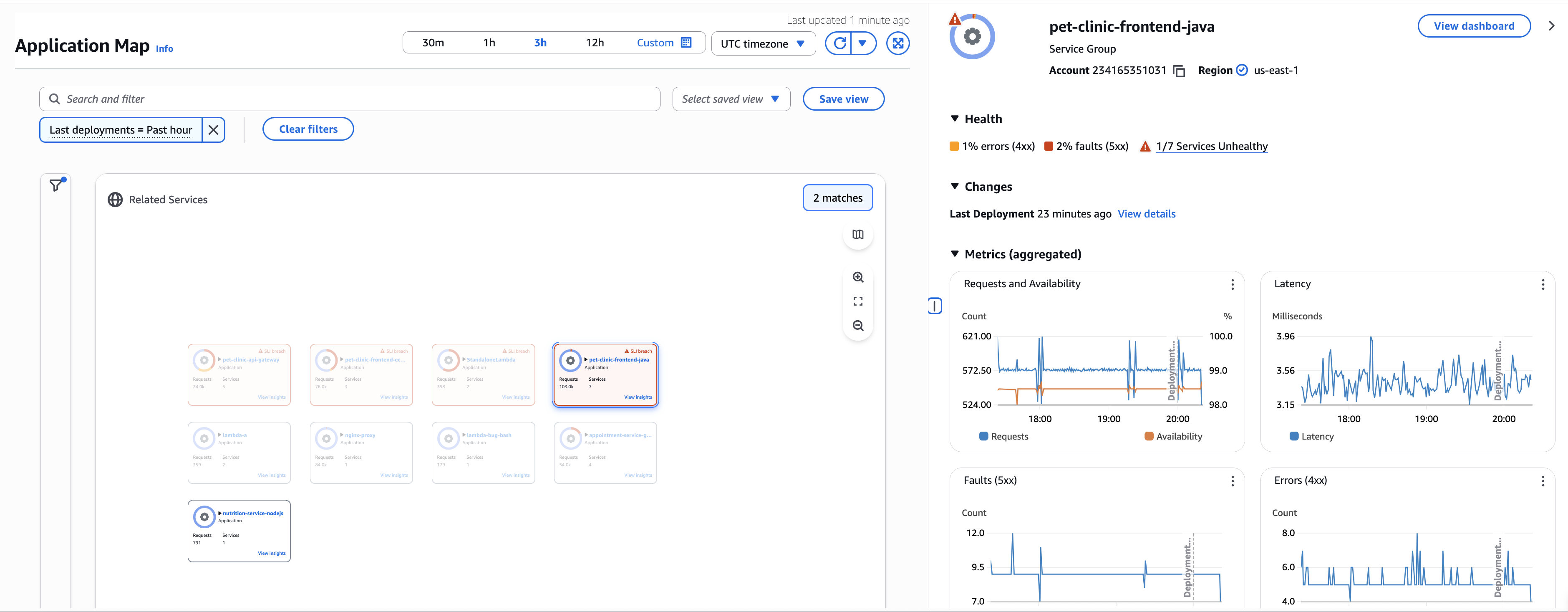

CloudWatch 應用程式地圖服務洞察。

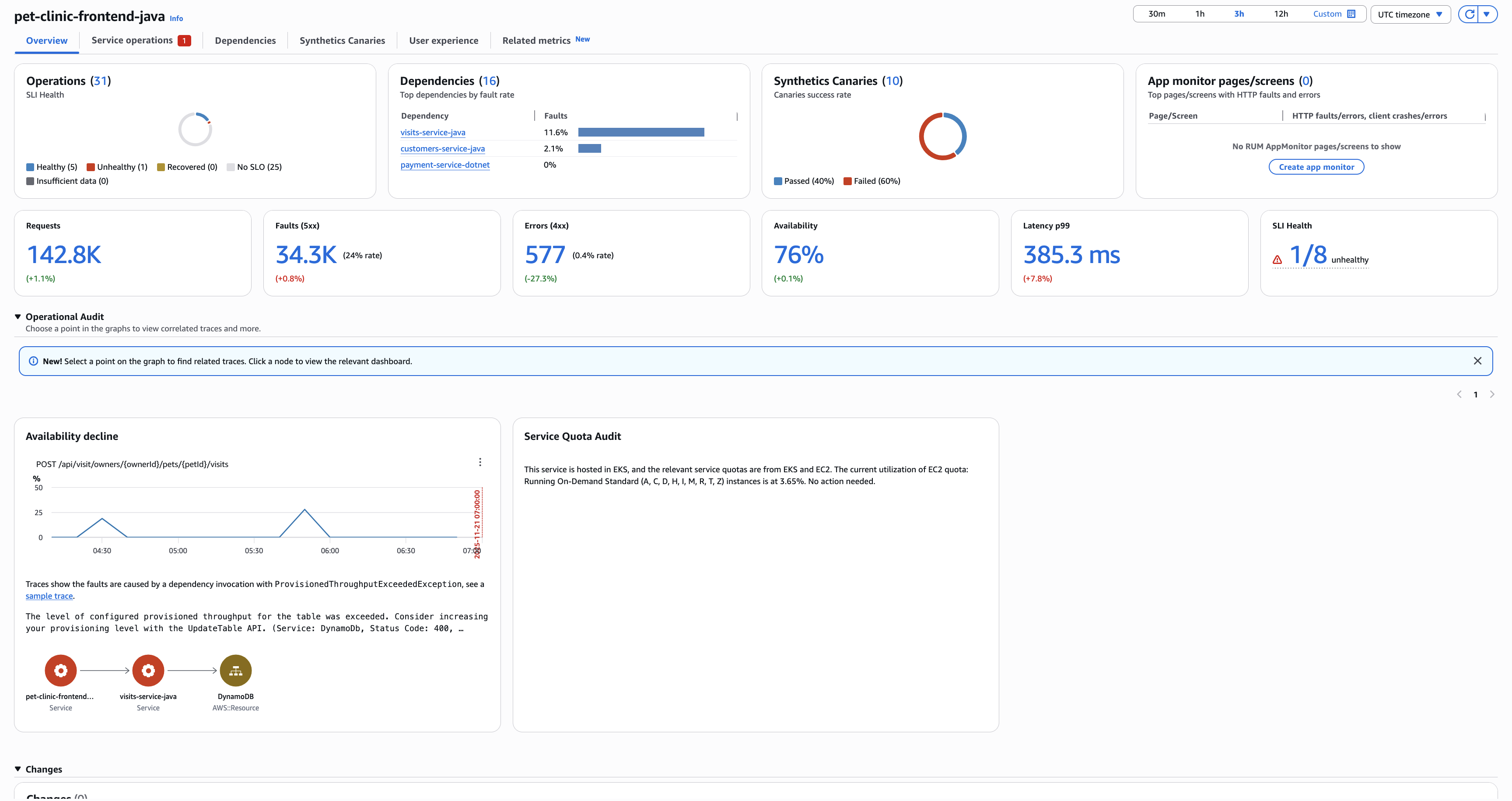

如果想要檢視服務操作和其他服務詳細資訊，請按一下檢視更多詳細資訊前往服務概觀頁面。

也可以按一下 Edge 來檢視服務特定相依項呼叫的指標。

上次部署追蹤

透過讓 Application Signals 自動處理 CloudTrail 事件，追蹤部署活動。監控服務及其相依項的部署時間，為操作分析與疑難排解提供即時背景資訊。Application Signals 會自動將部署時間與效能變更建立關聯，協助快速判斷近期的部署是否導致了服務問題。無需額外組態或設定要求，即可檢視跨服務的部署歷史記錄與影響。

稽核調查結果

透過 Application Signals 的稽核調查結果，發掘關鍵洞察。Application Signals 會分析您的應用程式，並回報重要觀測結果。這些自動化調查結果可協助您輕鬆找到出現服務運作問題的根本原因。Application Signals 會運用先進分析技術，偵測模式、凸顯資源效率低下之處，並提出最佳化方案。系統將依據嚴重程度與潛在業務影響排定調查結果的優先級，以便團隊優先處理最關鍵的問題。無需人工分析即可獲得有關如何提高服務可靠性和效能的可行建議。

選擇索引標籤，獲取有關探索它們之間各種節點和邊緣 (連接) 的資訊。

View your application services

可以在 Application Map 中檢視應用程式服務及其 SLO 和服務層級指標 (SLI) 的狀態。如果尚未為服務建立 SLO，請選擇服務節點下方的建立 SLO 按鈕。

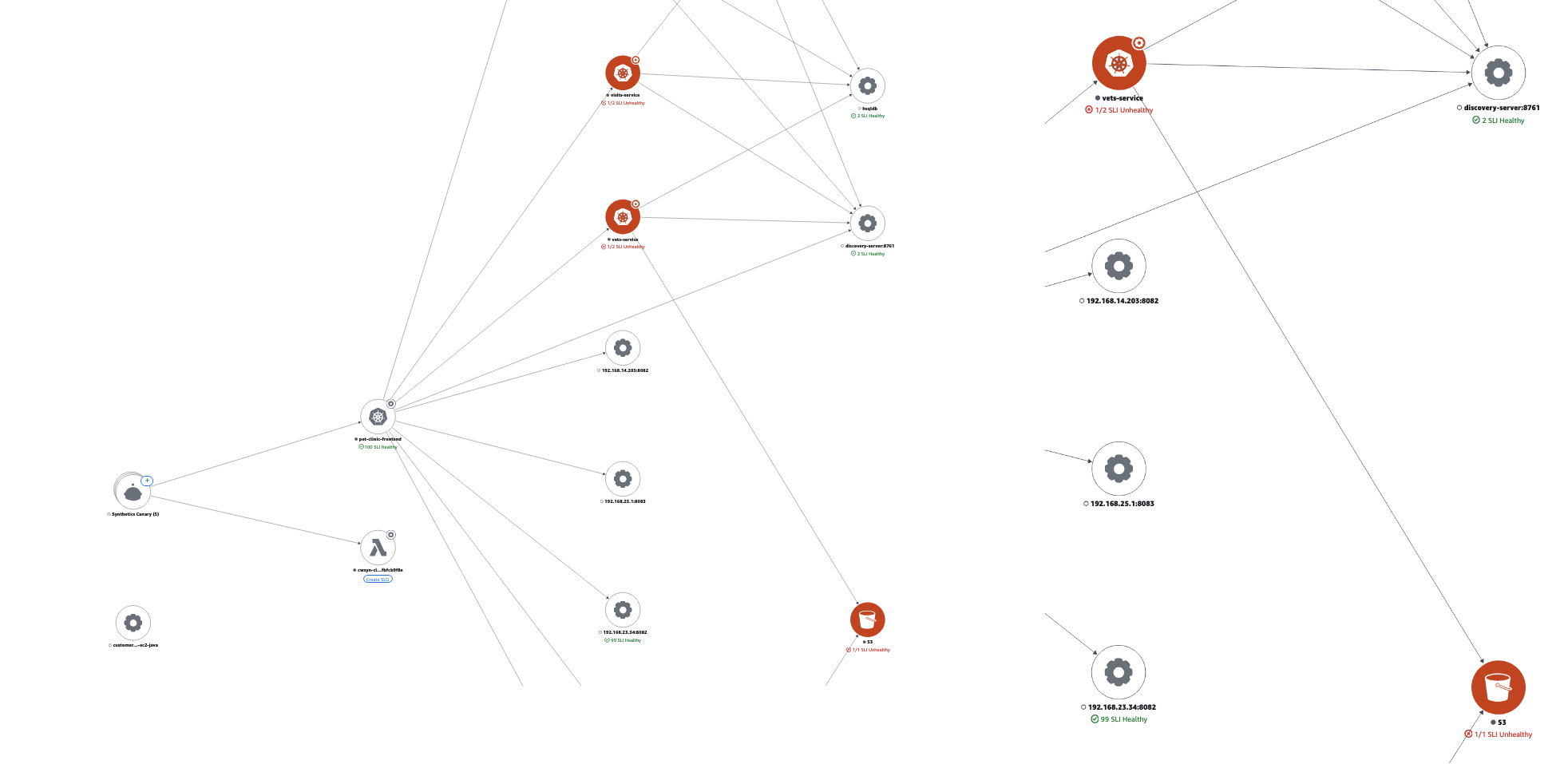

Application Map 會顯示所有服務。還會顯示取用服務的客戶和 Canary，以及您的服務呼叫的相依項，如下圖所示：

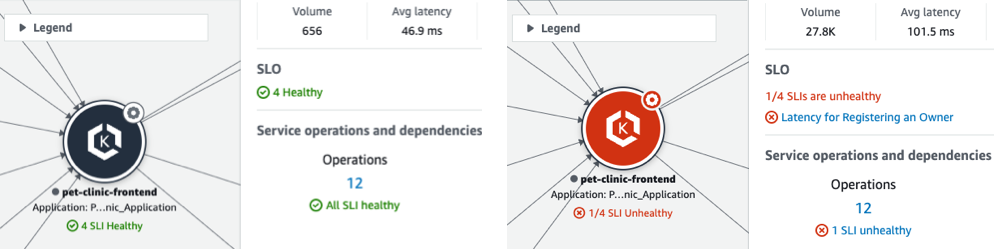

顯示運作狀態良好和不佳服務的 CloudWatch Application Map。

當您選取服務節點時，會開啟一個窗格，顯示詳細的服務資訊：

  • 錯誤率和故障率總計。

  • healthy或unhealthy的 SLI 和 SLO 總數。

  • 檢視 SLO 詳細資訊的選項。

  • Amazon EKS 中託管的服務的Cluster、Namespace和Workload，或是 Amazon ECS 或 Amazon EC2 中託管的服務環境。對於 Amazon EKS 託管的服務，請選擇任何連結以開啟 CloudWatch Container Insights。

  • 帳戶 ID 和區域。

  • 變更區段顯示最近的部署歷史記錄和時間。

  • 操作稽核索引標籤顯示自動執行之稽核的調查結果和建議。

  • 可用性、延遲、故障和錯誤的服務指標圖表。

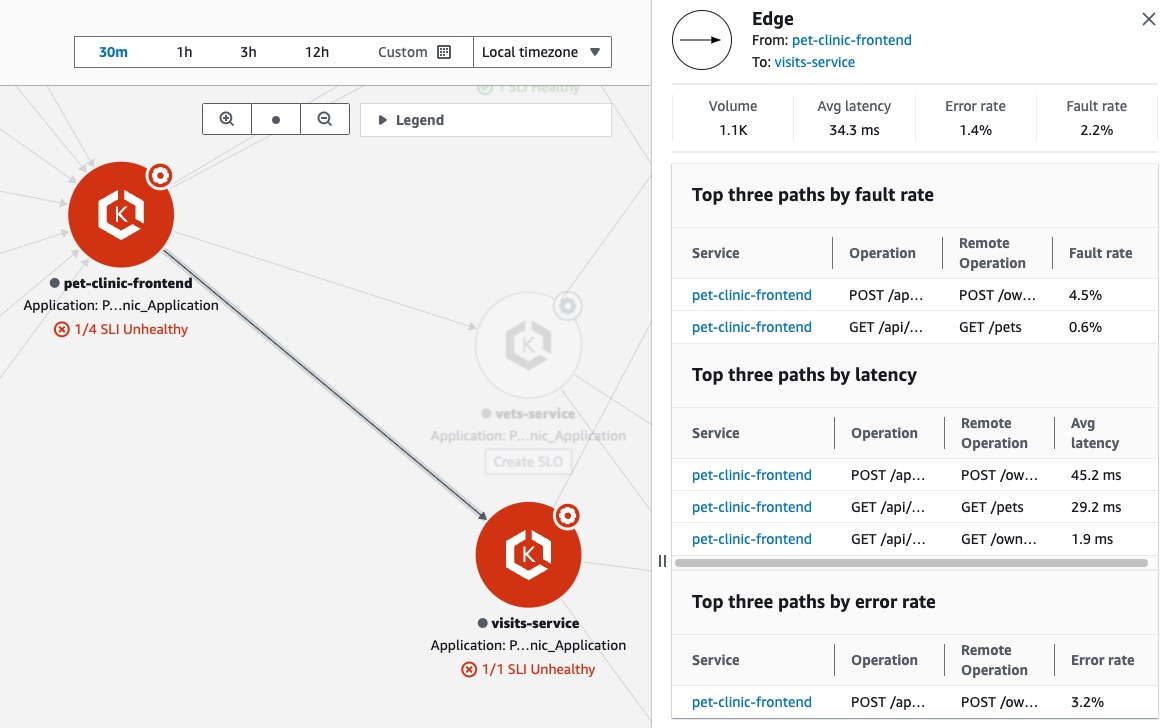

選取服務節點與下游服務或相依項節點之間的邊緣或連接。此時會開啟一個窗格，其中包含依故障率、延遲和錯誤率排序的主要路徑，如以下影像範例中所示。選擇窗格中的任何連結以開啟服務詳細資訊頁面，並查看所選服務或相依項的詳細資訊。

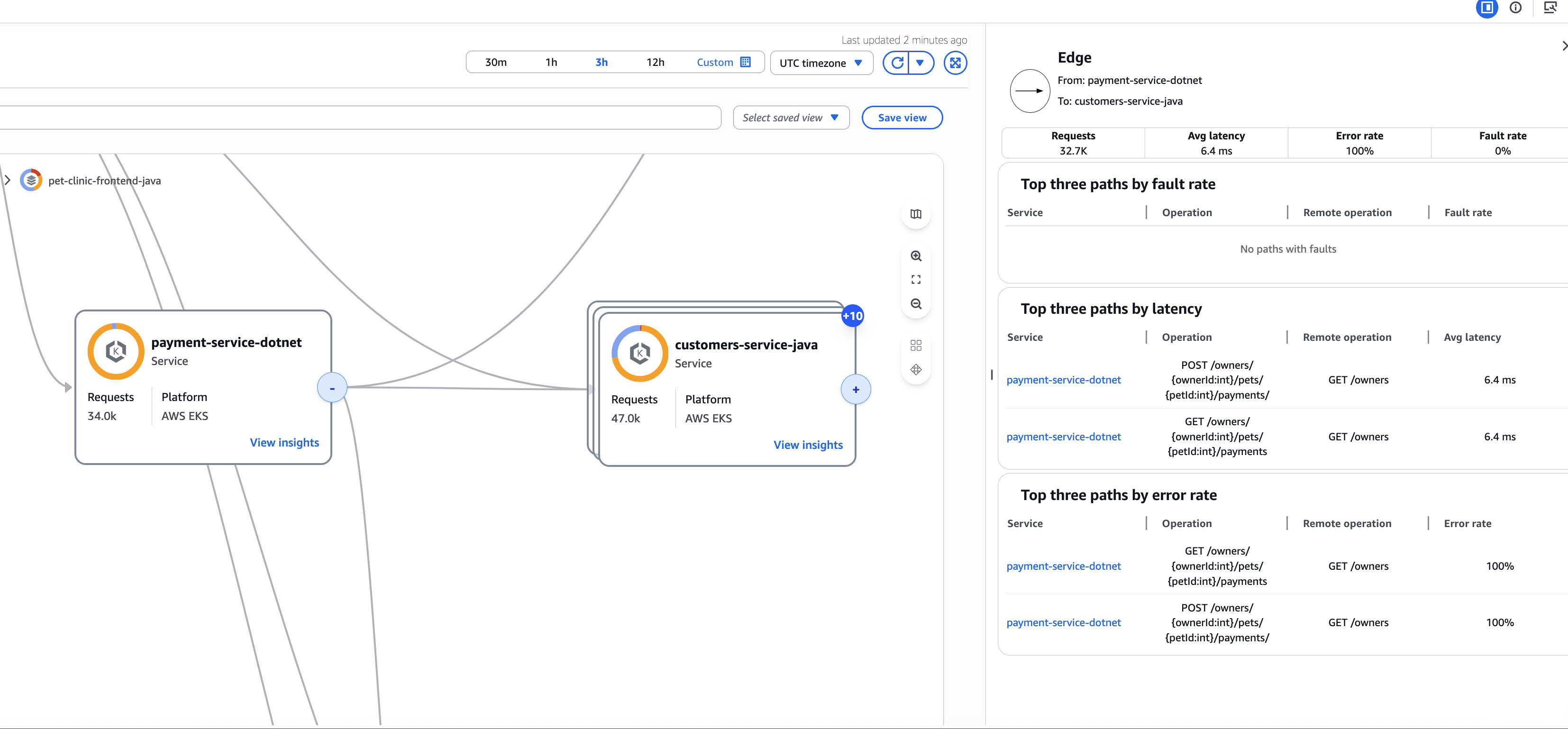

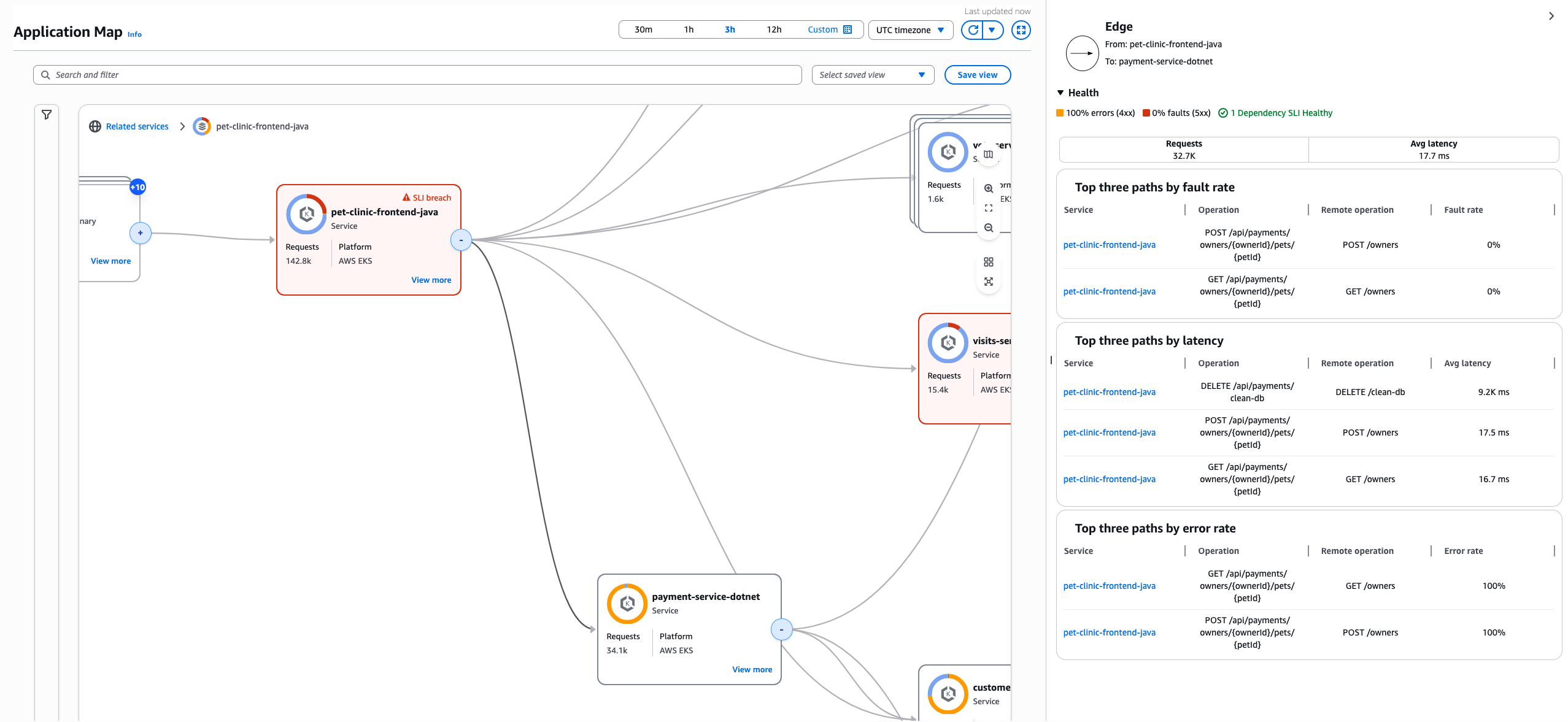

CloudWatch Application Map 服務邊緣

當您選取邊緣節點時，會開啟一個窗格，顯示詳細的服務資訊：

  • 請求總數、延遲、錯誤率和故障率

  • 依故障率排序的主要路徑

  • 依延遲排序的主要路徑

  • 依錯誤率排序的主要路徑

View dependencies

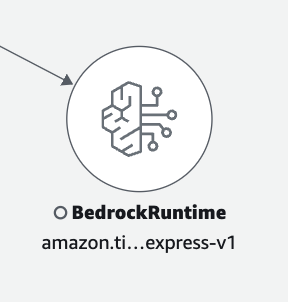

您的應用程式相依項會顯示在 Application Map 上，並連接到呼叫它們的服務。

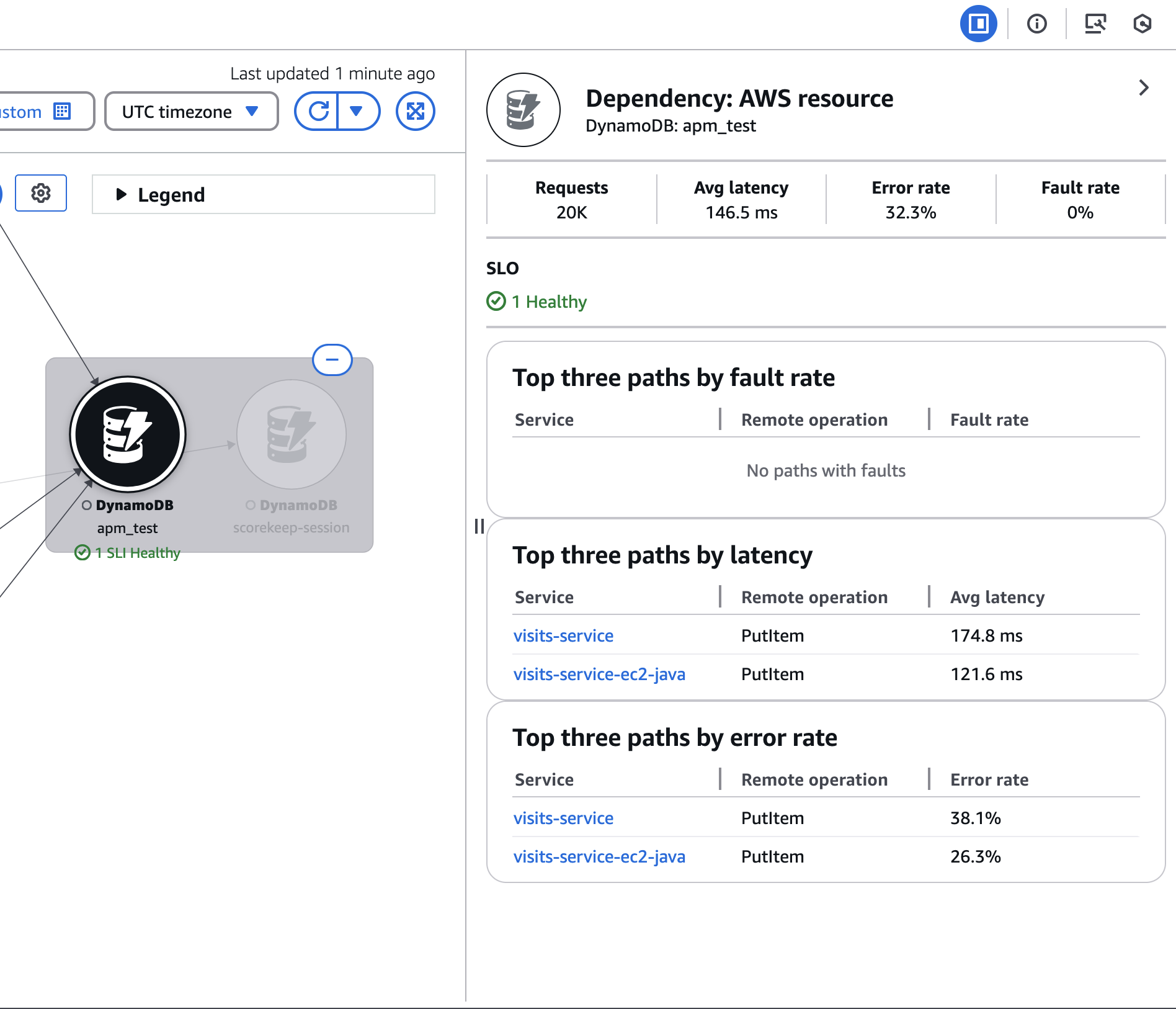

選擇相依項節點以開啟包含錯誤率和故障率的窗格、請求的指標圖表、可用性、延遲、故障率和錯誤率。

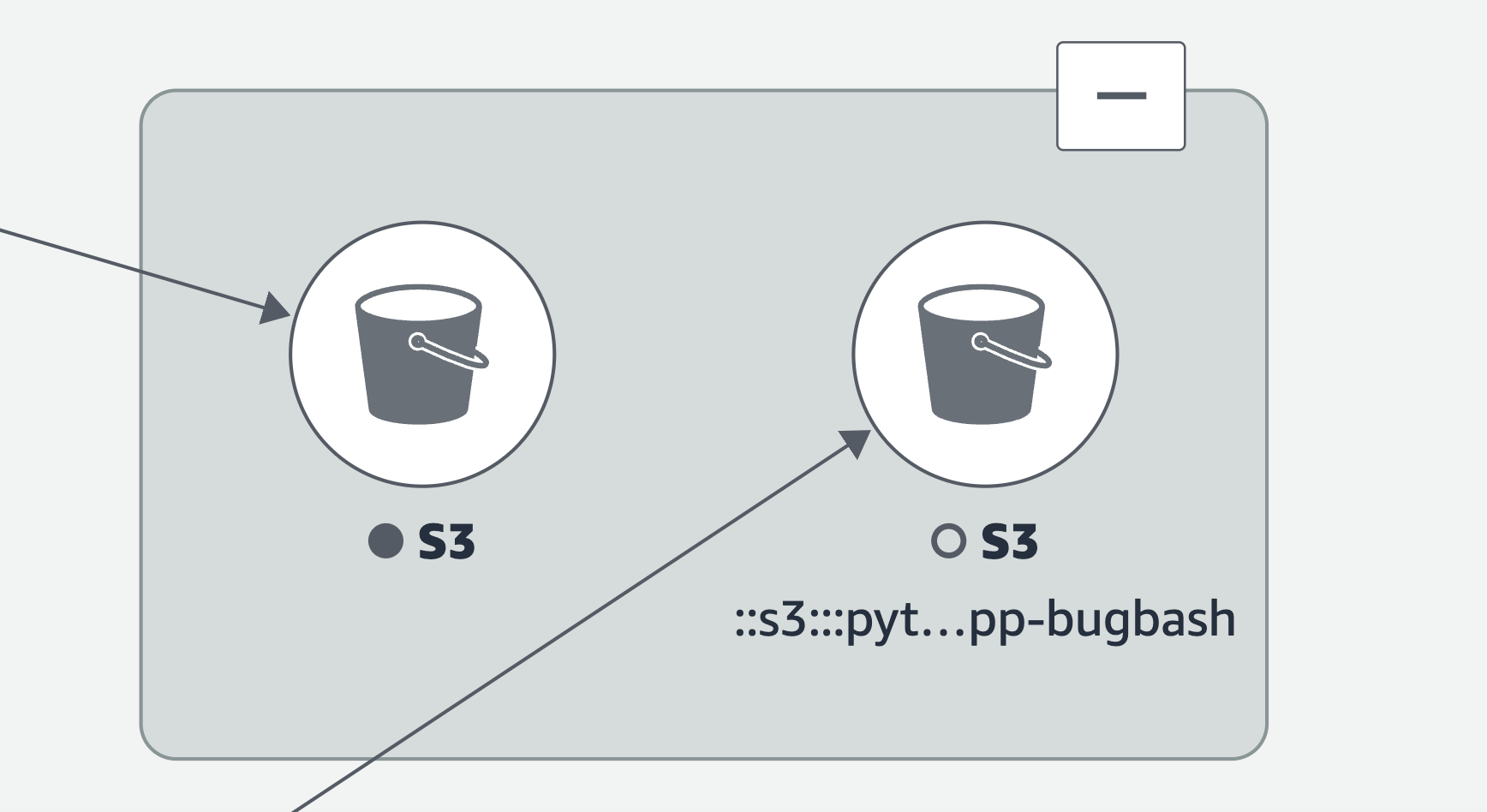

顯示可擴展 AWS 服務相依項節點的 CloudWatch Application Map。
View clients

在為 CloudWatch RUM Web 用戶端開啟 X-Ray 追蹤之後，它們會顯示在連線到它們所呼叫的 Application Map 上。

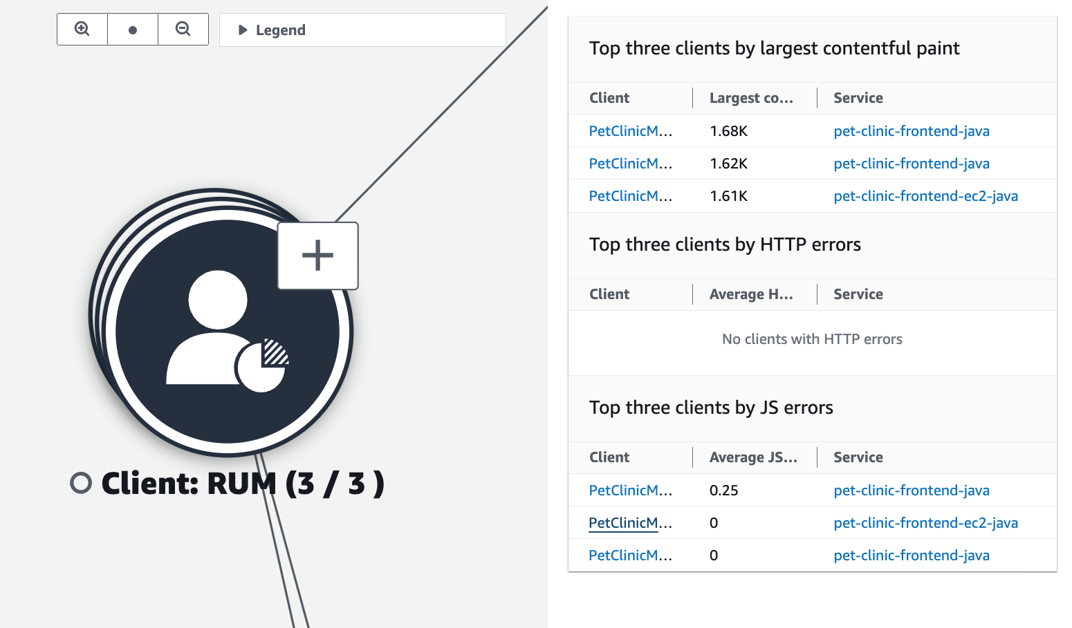

選擇一個用戶端節點以打開顯示詳細用戶端資訊的窗格：

  • 頁面載入、平均載入時間、錯誤和平均 Web 關鍵數值的指標

  • 顯示錯誤明細的圖表

  • 在 CloudWatch RUM 中顯示用戶端詳細資訊的連結

顯示可擴展用戶端節點的 CloudWatch Application Map。

選擇檢視儀表板開啟 Canary 詳細資訊。

View synthetics canaries

若要檢視 Application Map 上的 Canary，請為 CloudWatch Synthetics Canary 開啟 X-Ray 追蹤。啟用後，Canary 將在 Application Map 上顯示為已連線到其呼叫的服務。

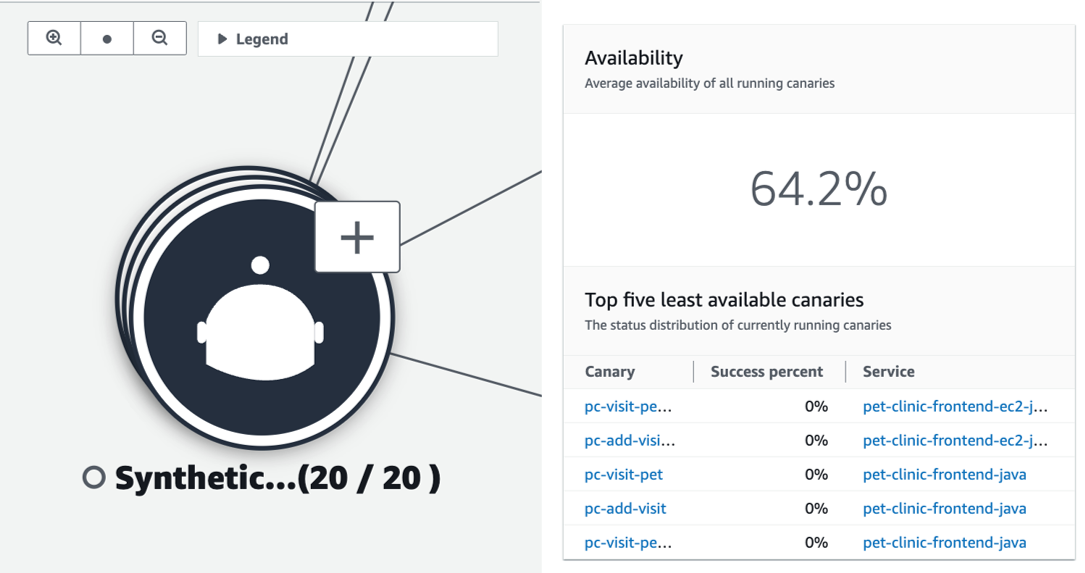

系統預設會將 Canary 整合為單一可展開圖示。詳細的 Canary 資訊窗格會顯示指標、追蹤和狀態資訊。

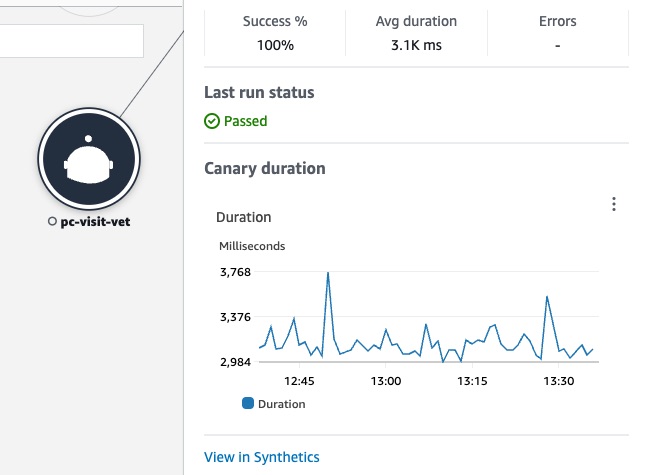

選擇 Canary 節點以開啟顯示詳細 Canary 資訊的窗格，如下圖所示：

顯示可展開 Synthetics Canary 節點的 CloudWatch Application Map。

選擇檢視儀表板開啟 Canary 詳細資訊。
