Instalação do Amazon One Device I/O Hub para acesso seguro
O dispositivo Amazon One com I/O Hub é parte integrante do sistema Amazon One Enterprise, projetado para aprimorar a segurança e simplificar o controle de acesso em uma variedade de ambientes. O dispositivo utiliza o reconhecimento biométrico da palma da mão para fornecer autenticação segura e sem toque aos usuários, tornando-o ideal para uso em áreas de alta segurança, como prédios de escritórios, pontos de entrada restritos ou instalações que exigem gerenciamento de acesso contínuo. O I/O Hub atua como uma ponte entre o dispositivo e sua infraestrutura de segurança existente, permitindo a comunicação com fechaduras, alarmes e outros sistemas de controle de acesso.
Esta seção fornece os requisitos de localização e step-by-step as instruções para instalar o dispositivo Amazon One com o I/O Hub. A preparação e a instalação adequadas são fundamentais para garantir que o sistema opere com segurança e eficiência, proporcionando aos usuários uma experiência tranquila e confiável.
Pré-requisitos e preparação para instalar o dispositivo Amazon One com Hub I/O
Antes de iniciar a instalação, verifique se as seguintes condições foram atendidas para garantir uma configuração segura e eficaz:
-
Somente para uso interno: o dispositivo Amazon One com I/O Hub foi projetado somente para uso interno. Verifique se ele está instalado em um ambiente apropriado.
-
Power Over Ethernet (PoE++): Se estiver usando Power Over Ethernet (PoE++), verifique se um switch PoE++ IEEE 802.3bt (Tipo 3) Classe 6 (end span) ou injetor (midspan) está disponível. A fonte PoE++ deve estar listada ou certificada e estar em conformidade com os padrões IEC 62368-1. É importante ressaltar que a fonte PoE++ deve estar localizada no mesmo prédio do dispositivo. Use somente uma fonte de PoE++ aprovada com o dispositivo AOE.
-
Entrada de alimentação de 15V DC: Se você estiver usando uma entrada de alimentação de 15V DC, certifique-se de que somente uma fonte de alimentação NEC Classe 2 ou com limitação de energia e aprovada seja usada. A fonte de alimentação deve estar listada ou certificada para fins de segurança. Para obter mais detalhes, consulte a seção DC opcional abaixo.
Ferramentas necessárias
-
Decapador de fios
-
Chave de fenda Phillips #2
-
Chave de fenda de cabeça plana de 0,5 mm x 2 mm
Incluído no dispositivo Amazon One com I/O Hub
-
2x conectores de bloco de terminais de 6 posições
-
Conector de plugue DC
-
Cabo de 72" power/data
Depois que esses pré-requisitos forem confirmados, você poderá prosseguir com o processo de instalação, garantindo uma configuração segura e eficiente do seu dispositivo Amazon One com o Hub. I/O A preparação adequada ajudará a garantir que o dispositivo funcione conforme o esperado e se integre perfeitamente ao seu sistema de acesso seguro.
Para instalar o I/O hub em seu dispositivo Amazon One
-
Remova seu dispositivo Amazon One com I/O Hub da embalagem.
-
Proteja o I/O hub no local desejado.

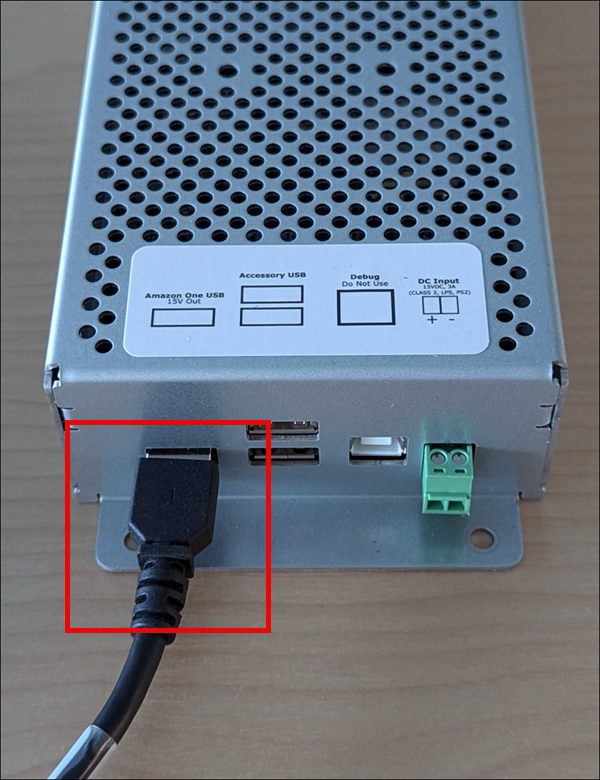

Conecte o cabo USB Amazon One na porta do I/O hub.

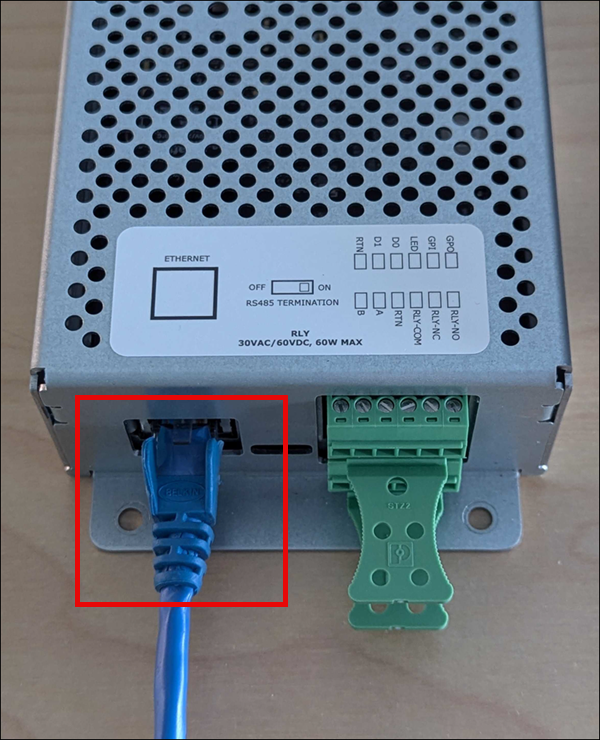

Para alimentação POE++, conecte o cabo Ethernet da fonte POE++ à porta do I/O hub.
Opcional: Para alimentação DC, consulte a seção de instalação da fiação DC abaixo.
Para conectar o I/O hub ao seu dispositivo Amazon One
Instale um circuito de gotejamento para evitar que líquidos escorram acidentalmente pelo cabo e entrem no hub. I/O

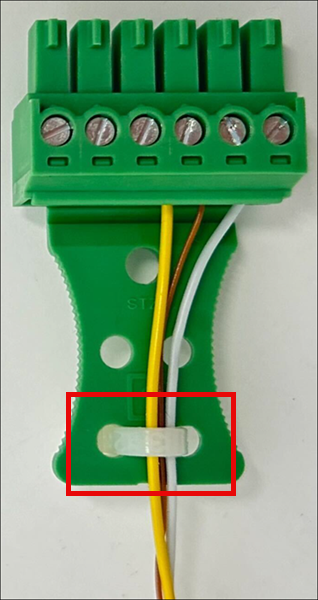

Conecte uma braçadeira de alívio de tensão para proteger os fios contra danos ou estresse, conforme mostrado na imagem a seguir.
Insira os plugues do bloco de terminais no I/O hub.
Insira somente os fios necessários para sua aplicação através dos plugues do bloco de terminais. Consulte a tabela de fiação e os diagramas a seguir.
Conexões

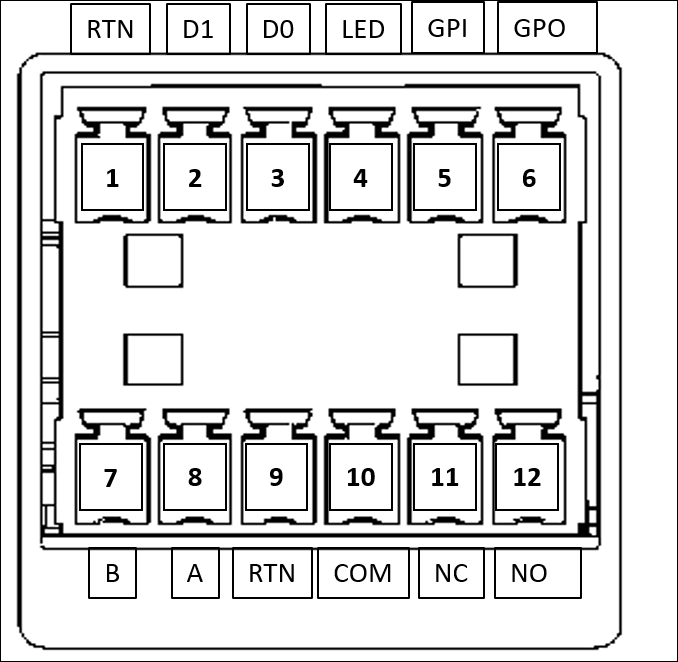

| Pin | Conexão | Description | Use |
|---|---|---|---|
| 1 | RTN | Retorno do sinal | Wiegand ground — Fio preto |
| 2 | D1 | Wiegand D1 | Wiegand Data 1 — Fio branco |
| 3 | D0 | Wiegand D0 | Dados Wiegand 0 — Fio verde |
| 4 | CONDUZIU | LED Wiegand | LED Wiegand — Opcional |
| 5 | GPI | Entrada de uso geral | Sinal de entrada digital — Opcional |
| 6 | GPO | Saída de uso geral | Sinal de saída digital - opcional |
| 7 | B | RS485_B/D0/Data | OSDP D0 — Fio verde |
| 8 | A | RS485_A/D1/Clock | OSDP D1 — Fio branco |
| 9 | RTN | Retorno do sinal | Retorno OSDP — Fio preto |
| 10 | COM | Relé comum | Relé de contato comum — Fio branco |
| 11 | NC | Relé normalmente fechado | Relé de contato normalmente fechado — fio laranja |
| 12 | NO | Relé normalmente aberto | Relé de contato normalmente aberto — fio amarelo |
Conexões Wiegand
Insira o fio preto no pino 1 (RTN).
Insira o fio branco no pino 2 (D1).
Insira o fio verde no pino 3 (D0).
Opcional: insira o fio verde no pino 4 (LED).

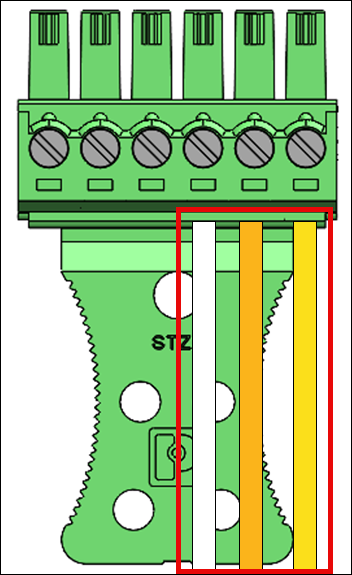

Conexões de relé
Insira o fio branco no pino 10 (COM).
Insira o fio laranja no pino 11 (NC).
Insira o fio amarelo no pino 12 (NO).

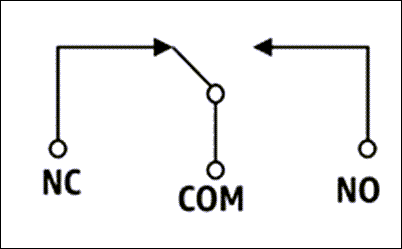

Diagrama de relé
O relé deve ser operado de acordo com as classificações de segurança especificadas 30VAC/60VDC, 60W Max.
RS485 conexões
Insira o fio verde no pino 7 (B).
Insira o fio branco no pino 8 (A).
Insira o fio preto no pino 9 (RTN).
Ligue o interruptor de RS485 terminação se o dispositivo for a última unidade na linha. Essa chave ativa a terminação do resistor de 120 Ohms na linha.

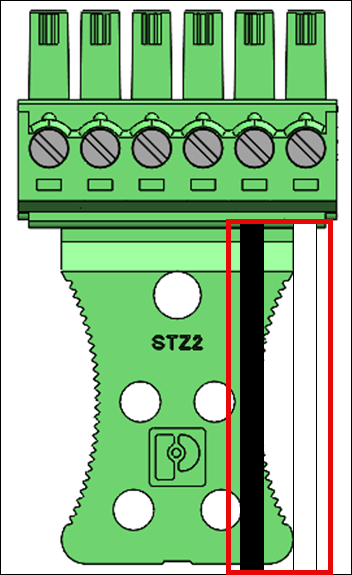

input/output Conexões digitais
Insira o fio preto no pino 5 (GPI).
Insira o fio branco no pino 6 (GPO).
As input/output conexões digitais devem ser operadas conforme listado.
Opcional: Para instalar a fiação DC
-
Retire 3 mm-5 mm da extremidade de um fio vermelho para positivo (+) e um fio preto para negativo (-).
-

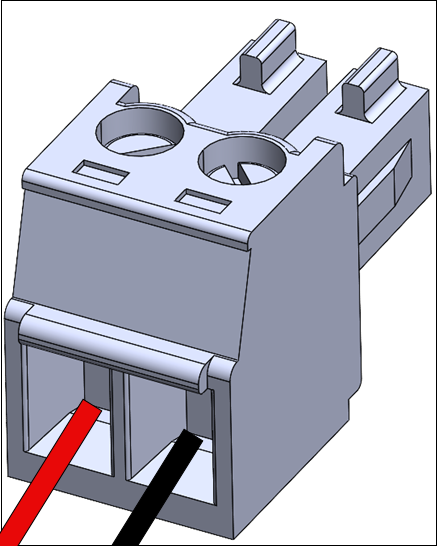

Insira a extremidade descascada do fio DC no plugue DC.
-
Enrosque o fio na posição.
-

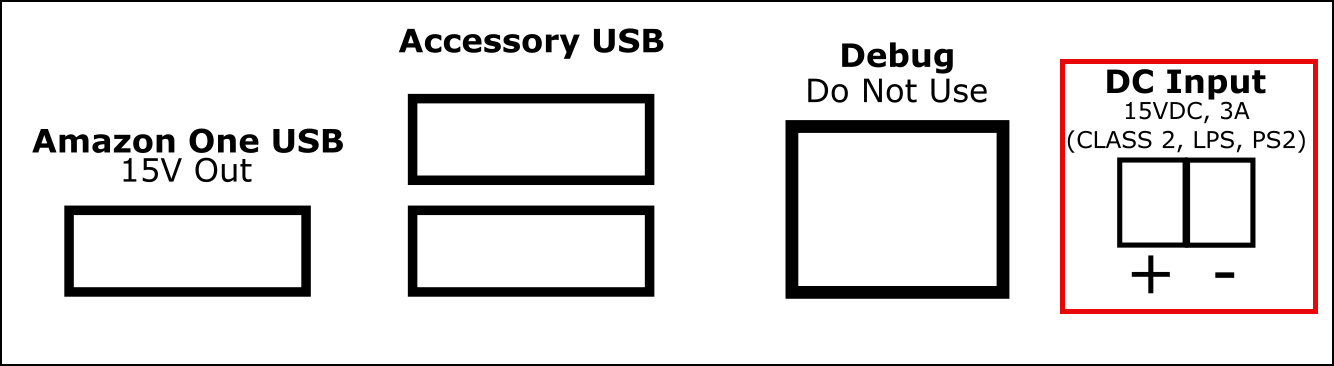

Insira o plugue DC com fio na porta de entrada DC.
Depois de instalar seu dispositivo Amazon One, você está pronto para ativar o dispositivo.
