Grafana에서 AWS IoT TwinMaker 지식 그래프를 사용하는 방법

이 섹션에서는 AWS IoT TwinMaker Grafana 대시보드에 쿼리 편집기 패널을 추가하여 쿼리를 실행하고 표시하는 방법을 보여줍니다.

AWS IoT TwinMaker 쿼리 편집기 사전 조건

Grafana에서 AWS IoT TwinMaker 지식 그래프를 사용하기 전에 다음 사전 조건을 완료하세요.

참고

AWS IoT TwinMaker 지식 그래프를 사용하려면 표준 또는 계층형 번들 요금 모드에 있어야 합니다. 자세한 내용은 AWS IoT TwinMaker 가격 책정 모드 전환 단원을 참조하십시오.

AWS IoT TwinMaker 쿼리 편집기 권한

Grafana에서 AWS IoT TwinMaker 쿼리 편집기를 사용하려면 작업에 대한 권한이 있는 IAM 역할이 있어야 합니다iottwinmaker:ExecuteQuery. 이 예제와 같이 워크스페이스 대시보드 역할에 해당 권한을 추가합니다.

JSON
{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "s3:GetObject"
            ],
            "Resource": [
                "{s3Arn}",
                "{s3Arn}/"
            ]
        },
        {
            "Effect": "Allow",
            "Action": [
                "iottwinmaker:Get",
                "iottwinmaker:List",
                "iottwinmaker:ExecuteQuery"
            ],
            "Resource": [
                "{workspaceArn}",
                "{workspaceArn}/*"
            ]
        },
        {
            "Effect": "Allow",
            "Action": "iottwinmaker:ListWorkspaces",
            "Resource": "*"
        }
    ]
}
참고

AWS IoT TwinMaker Grafana 데이터 소스를 구성할 때 역할 ARN 수임 필드에이 권한이 있는 역할을 사용해야 합니다. 추가한 후에는 작업 영역 옆의 드롭다운에서 작업 영역을 선택할 수 있습니다.

자세한 내용은 대시보드 IAM 역할 생성 단원을 참조하십시오.

AWS IoT TwinMaker 쿼리 편집기 패널 설정

지식 그래프에 대한 새 Grafana 대시보드 패널을 설정하려면

  1. AWS IoT TwinMaker Grafana 대시보드를 엽니다.

  2. 새 대시보드 패널을 만드십시오. 패널을 생성하는 방법에 대한 자세한 단계는 Grafana 설명서의 대시보드 생성을 참조하세요.

  3. 시각화 목록에서 AWS IoT TwinMaker 쿼리 편집기를 선택합니다.

    AWS IoT TwinMaker 대시보드의 드롭다운 목록에는 AWS IoT TwinMaker 쿼리 편집기에 대한 옵션이 포함되어 있습니다.

  4. 데이터 소스를 선택하여 쿼리를 실행합니다.

  5. (선택 사항) 제공된 필드에 새 패널의 이름을 추가합니다.

  6. 적용을 선택하여 새 패널을 저장하고 확인합니다.

지식 그래프 패널은 AWS IoT TwinMaker 콘솔에 제공된 쿼리 편집기와 유사한 방식으로 작동합니다. 패널에서 작성한 쿼리를 실행하고, 작성하고, 지울 수 있습니다. 쿼리를 작성하는 방법에 대한 자세한 내용은 섹션을 참조하세요AWS IoT TwinMaker 지식 그래프 추가 리소스.

AWS IoT TwinMaker 쿼리 편집기 사용 방법

쿼리 결과는 다음 이미지와 같이 세 가지 방식으로 표시됩니다. 그래프로 시각화하거나, 표로 나열하거나, 실행 요약으로 표시됩니다.

  • 그래프 시각화:

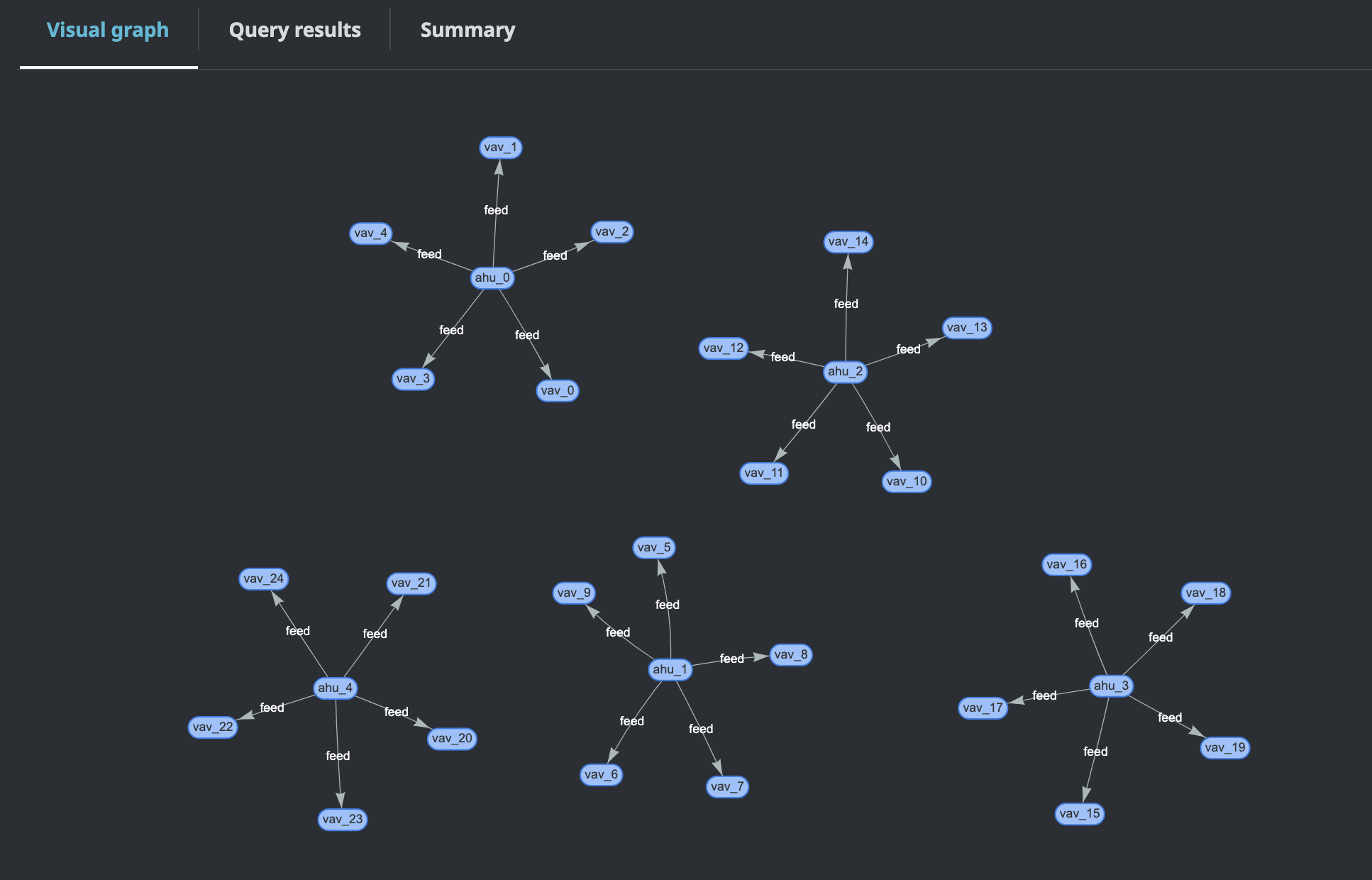

    AWS IoT TwinMaker 쿼리 편집기 결과가 시각적 그래프로 표시됩니다.

    시각적 그래프에는 결과에 적어도 하나 이상의 관계가 있는 쿼리에 대한 데이터만 표시됩니다. 그래프에는 개체가 노드로 표시되고 관계는 그래프의 방향 엣지로 표시됩니다.

  • 테이블 형식 데이터:

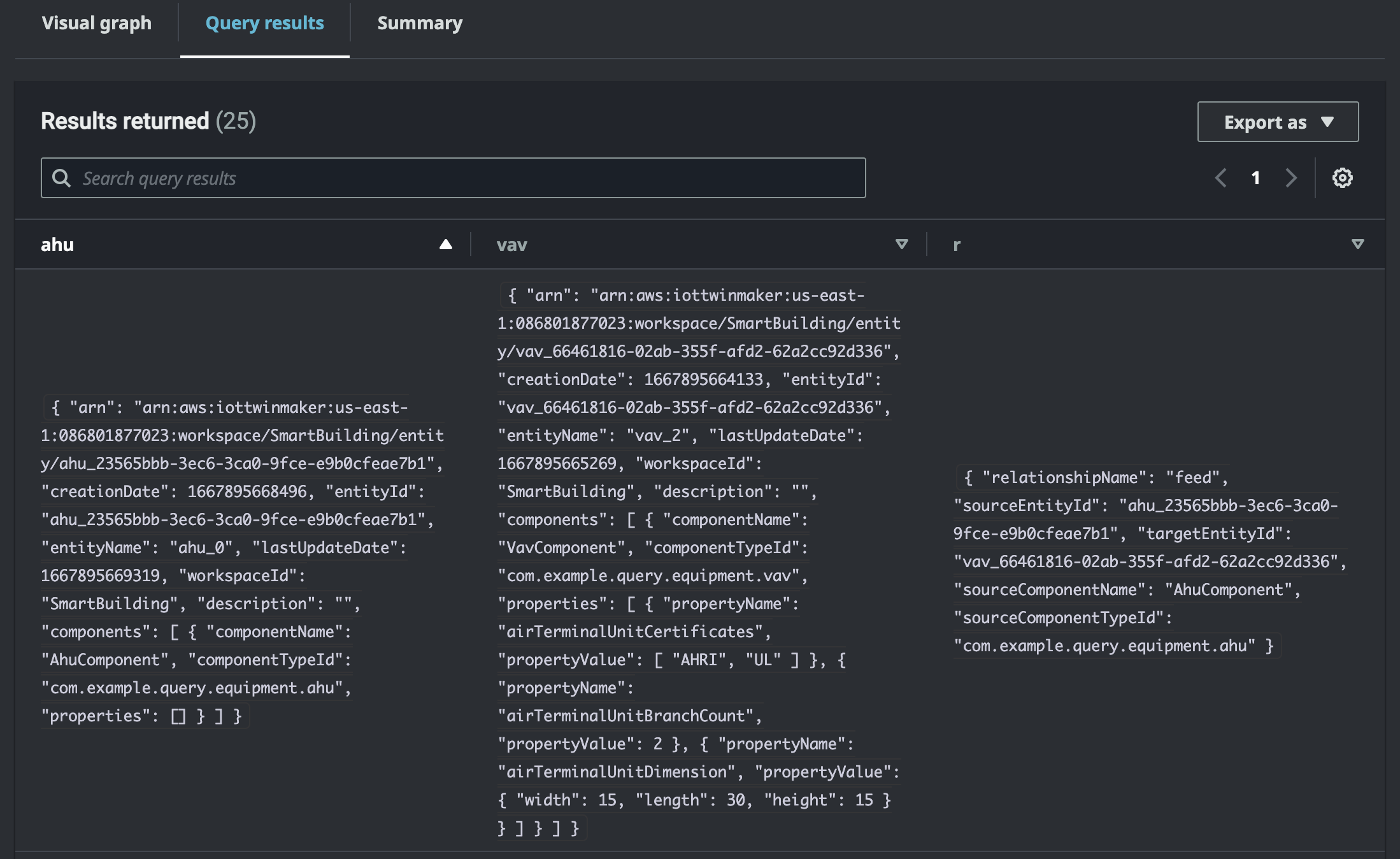

    AWS IoT TwinMaker 쿼리 편집기 결과가 테이블 형식으로 표시됩니다.

    표 형식 데이터 형식은 모든 쿼리의 데이터를 표시합니다. 테이블에서 특정 결과 또는 결과의 하위 집합을 검색할 수 있습니다. 데이터는 JSON 또는 CSV 형식으로 내보낼 수 있습니다.

  • 규칙 요약

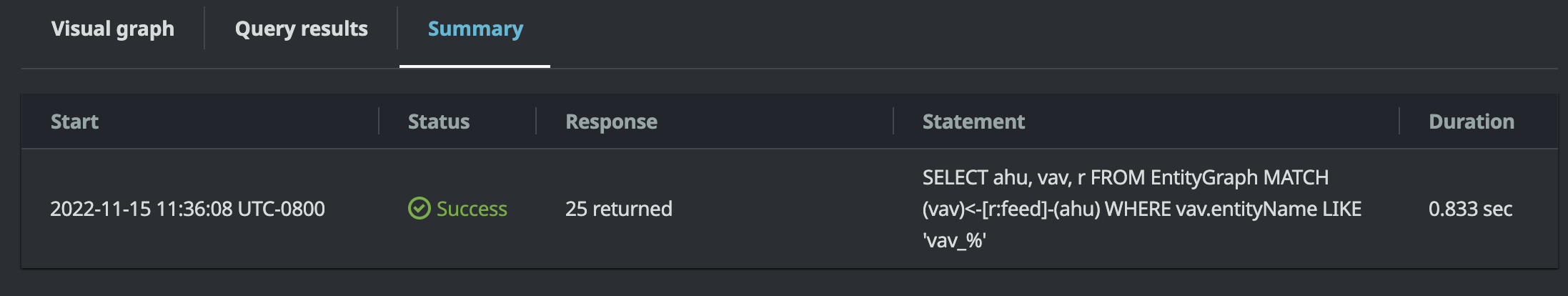

    AWS IoT TwinMaker 쿼리 편집기 결과가 실행 요약으로 표시됩니다.

    실행 요약에는 쿼리 상태에 대한 쿼리와 메타데이터가 표시됩니다.
