VPC ネットワークを作成する

Amazon Managed Workflows for Apache Airflow には、環境をサポートするために Amazon VPC と特定のネットワークコンポーネントが必要です。このガイドでは、Amazon Managed Workflows for Apache Airflow 用に Amazon VPC ネットワークを作成するためのさまざまなオプションについて説明します。

注記

Apache Airflow は、ローレイテンシーのネットワーク環境で最もよく機能します。既存の Amazon VPC を使用しており、トラフィックが他のリージョンやオンプレミス環境にルーティングされている場合、Amazon SQS、CloudWatch、Amazon S3、および AWS KMS の AWS PrivateLink エンドポイントを追加することをお勧めします。Amazon MWAA 用の AWS PrivateLink の設定の詳細については、インターネットアクセスのない Amazon VPC ネットワークの作成 を参照してください。

前提条件

AWS Command Line Interface (AWS CLI) は、コマンドラインシェルでコマンドを使用して AWS サービスとやり取りできるオープンソースツールです。このページのステップを完了するには、以下のものが必要です。

開始する前に

Amazon VPC ネットワークを作成するためのオプション

次のセクションでは、環境用の Amazon VPC ネットワークを作成するために使用するオプションについて説明します。

注記

Amazon MWAA は、米国東部 (バージニア北部) リージョンでの use1-az3 アベイラビリティーゾーン (AZ) の使用をサポートしていません。米国東部 (バージニア北部) リージョンで Amazon MWAA 用 VPC を作成する場合は、CloudFormation (CFN) テンプレートで AvailabilityZone を明示的に割り当てる必要があります。割り当てられたアベイラビリティーゾーン名を use1-az3 にマッピングすることはできません。次のコマンドを実行すると、AZ 名と対応する AZ IDs の詳細なマッピングを取得できます。

aws ec2 describe-availability-zones --region us-east-1

オプション 1: Amazon MWAA コンソールで VPC ネットワークを作成する

次のセクションでは、Amazon MWAA コンソールで Amazon VPC ネットワークの作成方法を説明します。このオプションは インターネット経由のパブリックルーティング を使用します。これは、プライベートネットワーク または パブリックネットワーク アクセスモードを持つ Apache Airflow ウェブサーバーに使用できます。

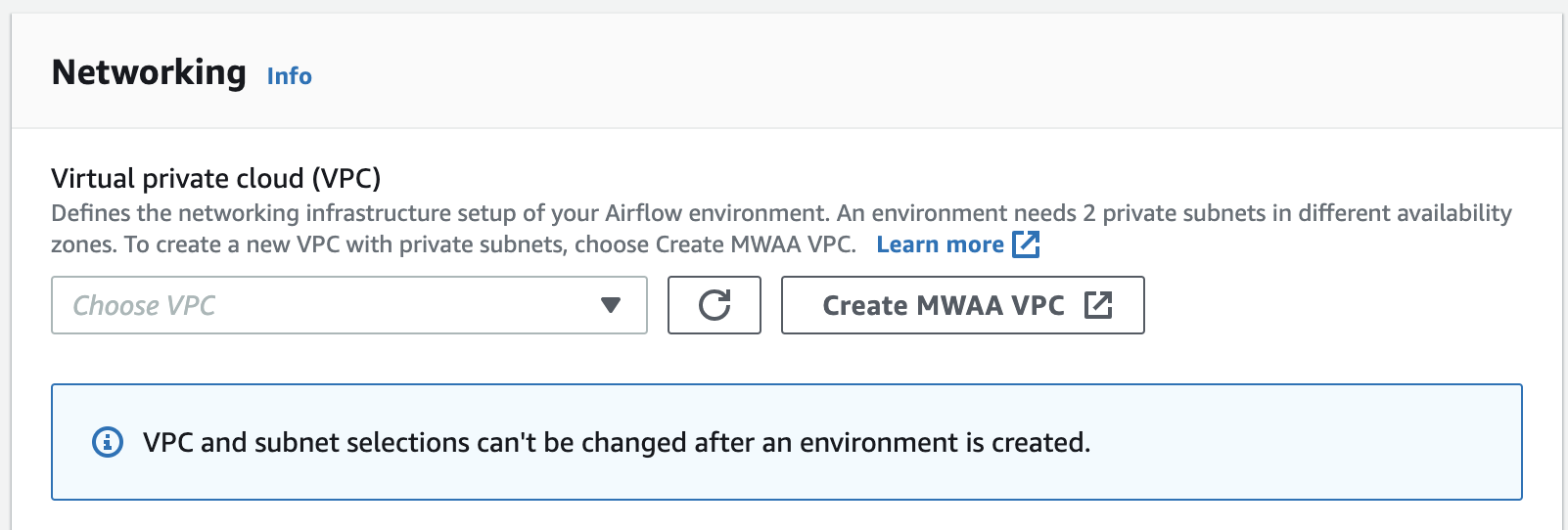

次の図は、Amazon MWAA コンソールの MWAA VPC の作成 ボタンの場所を示しています。

この画像は、Amazon MWAA コンソールで MWAA VPC の作成 の場所を示しています。

オプション 2: インターネットにアクセス 可能な Amazon VPC ネットワークの作成

以下の CloudFormation テンプレートは、デフォルト AWS リージョン でインターネットアクセスを備えた Amazon VPC ネットワークを作成します。このオプションは インターネット経由のパブリックルーティング を使用します。このテンプレートは、プライベートネットワーク または パブリックネットワーク アクセスモードを持つ Apache Airflow ウェブサーバーに使用できます。

  1. 以下テンプレートの内容をコピーし、cfn-vpc-public-private.yaml としてローカルに保存します。テンプレートをダウンロードすることもできます。

    Description:  This template deploys a VPC, with a pair of public and private subnets spread
  across two Availability Zones. It deploys an internet gateway, with a default
  route on the public subnets. It deploys a pair of NAT gateways (one in each AZ),
  and default routes for them in the private subnets.

Parameters:
  EnvironmentName:
    Description: An environment name that is prefixed to resource names
    Type: String
    Default: mwaa-

  VpcCIDR:
    Description: Please enter the IP range (CIDR notation) for this VPC
    Type: String
    Default: 10.192.0.0/16

  PublicSubnet1CIDR:
    Description: Please enter the IP range (CIDR notation) for the public subnet in the first Availability Zone
    Type: String
    Default: 10.192.10.0/24

  PublicSubnet2CIDR:
    Description: Please enter the IP range (CIDR notation) for the public subnet in the second Availability Zone
    Type: String
    Default: 10.192.11.0/24

  PrivateSubnet1CIDR:
    Description: Please enter the IP range (CIDR notation) for the private subnet in the first Availability Zone
    Type: String
    Default: 10.192.20.0/24

  PrivateSubnet2CIDR:
    Description: Please enter the IP range (CIDR notation) for the private subnet in the second Availability Zone
    Type: String
    Default: 10.192.21.0/24

Resources:
  VPC:
    Type: AWS::EC2::VPC
    Properties:
      CidrBlock: !Ref VpcCIDR
      EnableDnsSupport: true
      EnableDnsHostnames: true
      Tags:
        - Key: Name
          Value: !Ref EnvironmentName

  InternetGateway:
    Type: AWS::EC2::InternetGateway
    Properties:
      Tags:
        - Key: Name
          Value: !Ref EnvironmentName

  InternetGatewayAttachment:
    Type: AWS::EC2::VPCGatewayAttachment
    Properties:
      InternetGatewayId: !Ref InternetGateway
      VpcId: !Ref VPC

  PublicSubnet1:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      AvailabilityZone: !Select [ 0, !GetAZs '' ]
      CidrBlock: !Ref PublicSubnet1CIDR
      MapPublicIpOnLaunch: true
      Tags:
        - Key: Name
          Value: !Sub ${EnvironmentName} Public Subnet (AZ1)

  PublicSubnet2:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      AvailabilityZone: !Select [ 1, !GetAZs  '' ]
      CidrBlock: !Ref PublicSubnet2CIDR
      MapPublicIpOnLaunch: true
      Tags:
        - Key: Name
          Value: !Sub ${EnvironmentName} Public Subnet (AZ2)

  PrivateSubnet1:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      AvailabilityZone: !Select [ 0, !GetAZs  '' ]
      CidrBlock: !Ref PrivateSubnet1CIDR
      MapPublicIpOnLaunch: false
      Tags:
        - Key: Name
          Value: !Sub ${EnvironmentName} Private Subnet (AZ1)

  PrivateSubnet2:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPC
      AvailabilityZone: !Select [ 1, !GetAZs  '' ]
      CidrBlock: !Ref PrivateSubnet2CIDR
      MapPublicIpOnLaunch: false
      Tags:
        - Key: Name
          Value: !Sub ${EnvironmentName} Private Subnet (AZ2)

  NatGateway1EIP:
    Type: AWS::EC2::EIP
    DependsOn: InternetGatewayAttachment
    Properties:
      Domain: vpc

  NatGateway2EIP:
    Type: AWS::EC2::EIP
    DependsOn: InternetGatewayAttachment
    Properties:
      Domain: vpc

  NatGateway1:
    Type: AWS::EC2::NatGateway
    Properties:
      AllocationId: !GetAtt NatGateway1EIP.AllocationId
      SubnetId: !Ref PublicSubnet1

  NatGateway2:
    Type: AWS::EC2::NatGateway
    Properties:
      AllocationId: !GetAtt NatGateway2EIP.AllocationId
      SubnetId: !Ref PublicSubnet2

  PublicRouteTable:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub ${EnvironmentName} Public Routes

  DefaultPublicRoute:
    Type: AWS::EC2::Route
    DependsOn: InternetGatewayAttachment
    Properties:
      RouteTableId: !Ref PublicRouteTable
      DestinationCidrBlock: 0.0.0.0/0
      GatewayId: !Ref InternetGateway

  PublicSubnet1RouteTableAssociation:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      RouteTableId: !Ref PublicRouteTable
      SubnetId: !Ref PublicSubnet1

  PublicSubnet2RouteTableAssociation:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      RouteTableId: !Ref PublicRouteTable
      SubnetId: !Ref PublicSubnet2


  PrivateRouteTable1:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub ${EnvironmentName} Private Routes (AZ1)

  DefaultPrivateRoute1:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PrivateRouteTable1
      DestinationCidrBlock: 0.0.0.0/0
      NatGatewayId: !Ref NatGateway1

  PrivateSubnet1RouteTableAssociation:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      RouteTableId: !Ref PrivateRouteTable1
      SubnetId: !Ref PrivateSubnet1

  PrivateRouteTable2:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub ${EnvironmentName} Private Routes (AZ2)

  DefaultPrivateRoute2:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PrivateRouteTable2
      DestinationCidrBlock: 0.0.0.0/0
      NatGatewayId: !Ref NatGateway2

  PrivateSubnet2RouteTableAssociation:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      RouteTableId: !Ref PrivateRouteTable2
      SubnetId: !Ref PrivateSubnet2

  SecurityGroup:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupName: "mwaa-security-group"
      GroupDescription: "Security group with a self-referencing inbound rule."
      VpcId: !Ref VPC

  SecurityGroupIngress:
    Type: AWS::EC2::SecurityGroupIngress
    Properties:
      GroupId: !Ref SecurityGroup
      IpProtocol: "-1"
      SourceSecurityGroupId: !Ref SecurityGroup

Outputs:
  VPC:
    Description: A reference to the created VPC
    Value: !Ref VPC

  PublicSubnets:
    Description: A list of the public subnets
    Value: !Join [ ",", [ !Ref PublicSubnet1, !Ref PublicSubnet2 ]]

  PrivateSubnets:
    Description: A list of the private subnets
    Value: !Join [ ",", [ !Ref PrivateSubnet1, !Ref PrivateSubnet2 ]]

  PublicSubnet1:
    Description: A reference to the public subnet in the 1st Availability Zone
    Value: !Ref PublicSubnet1

  PublicSubnet2:
    Description: A reference to the public subnet in the 2nd Availability Zone
    Value: !Ref PublicSubnet2

  PrivateSubnet1:
    Description: A reference to the private subnet in the 1st Availability Zone
    Value: !Ref PrivateSubnet1

  PrivateSubnet2:
    Description: A reference to the private subnet in the 2nd Availability Zone
    Value: !Ref PrivateSubnet2

  SecurityGroupIngress:
    Description: Security group with self-referencing inbound rule
    Value: !Ref SecurityGroupIngress

  2. コマンドプロンプトで、cfn-vpc-public-private.yaml が保存されているディレクトリに移動します。例:

    cd mwaaproject

  3. AWS CLI を使用してスタックを作成するには、aws cloudformation create-stack コマンドを用います。

    aws cloudformation create-stack --stack-name mwaa-environment --template-body file://cfn-vpc-public-private.yaml
    注記

    Amazon VPC インフラストラクチャの作成には 30 分ほどかかります。

オプション 3: インターネットにアクセス せずに Amazon VPC ネットワークを作成する

以下の CloudFormation テンプレートは、デフォルト AWS リージョン に インターネットアクセスなし で Amazon VPC ネットワーク を作成します。

このオプションは インターネットにアクセスできないプライベートルーティング を使用します。このテンプレートは、プライベートネットワーク アクセスモードを持つ Apache Airflow ウェブサーバーでのみ使用できます。それは 環境で使用される AWS のサービスに必要な VPC エンドポイント を作成します。

  1. 以下テンプレートの内容をコピーし、cfn-vpc-private.yaml としてローカルに保存します。テンプレートをダウンロードする こともできます。

    AWSTemplateFormatVersion: "2010-09-09"

Parameters:
   VpcCIDR:
     Description: The IP range (CIDR notation) for this VPC
     Type: String
     Default: 10.192.0.0/16

   PrivateSubnet1CIDR:
     Description: The IP range (CIDR notation) for the private subnet in the first Availability Zone
     Type: String
     Default: 10.192.10.0/24

   PrivateSubnet2CIDR:
     Description: The IP range (CIDR notation) for the private subnet in the second Availability Zone
     Type: String
     Default: 10.192.11.0/24

Resources:
   VPC:
     Type: AWS::EC2::VPC
     Properties:
       CidrBlock: !Ref VpcCIDR
       EnableDnsSupport: true
       EnableDnsHostnames: true
       Tags:
        - Key: Name
          Value: !Ref AWS::StackName

   RouteTable:
     Type: AWS::EC2::RouteTable
     Properties:
       VpcId: !Ref VPC
       Tags:
        - Key: Name
          Value: !Sub "${AWS::StackName}-route-table"

   PrivateSubnet1:
     Type: AWS::EC2::Subnet
     Properties:
       VpcId: !Ref VPC
       AvailabilityZone: !Select [ 0, !GetAZs  '' ]
       CidrBlock: !Ref PrivateSubnet1CIDR
       MapPublicIpOnLaunch: false
       Tags:
        - Key: Name
          Value: !Sub "${AWS::StackName} Private Subnet (AZ1)"

   PrivateSubnet2:
     Type: AWS::EC2::Subnet
     Properties:
       VpcId: !Ref VPC
       AvailabilityZone: !Select [ 1, !GetAZs  '' ]
       CidrBlock: !Ref PrivateSubnet2CIDR
       MapPublicIpOnLaunch: false
       Tags:
        - Key: Name
          Value: !Sub "${AWS::StackName} Private Subnet (AZ2)"

   PrivateSubnet1RouteTableAssociation:
     Type: AWS::EC2::SubnetRouteTableAssociation
     Properties:
       RouteTableId: !Ref RouteTable
       SubnetId: !Ref PrivateSubnet1

   PrivateSubnet2RouteTableAssociation:
     Type: AWS::EC2::SubnetRouteTableAssociation
     Properties:
       RouteTableId: !Ref RouteTable
       SubnetId: !Ref PrivateSubnet2

   S3VpcEndoint:
     Type: AWS::EC2::VPCEndpoint
     Properties:
       ServiceName: !Sub "com.amazonaws.${AWS::Region}.s3"
       VpcEndpointType: Gateway
       VpcId: !Ref VPC
       RouteTableIds:
        - !Ref RouteTable

   SecurityGroup:
     Type: AWS::EC2::SecurityGroup
     Properties:
       VpcId: !Ref VPC
       GroupDescription: Security Group for Amazon MWAA Environments to access VPC endpoints
       GroupName: !Sub "${AWS::StackName}-mwaa-vpc-endpoints"

   SecurityGroupIngress:
     Type: AWS::EC2::SecurityGroupIngress
     Properties:
       GroupId: !Ref SecurityGroup
       IpProtocol: "-1"
       SourceSecurityGroupId: !Ref SecurityGroup

   SqsVpcEndoint:
     Type: AWS::EC2::VPCEndpoint
     Properties:
       ServiceName: !Sub "com.amazonaws.${AWS::Region}.sqs"
       VpcEndpointType: Interface
       VpcId: !Ref VPC
       PrivateDnsEnabled: true
       SubnetIds:
        - !Ref PrivateSubnet1
        - !Ref PrivateSubnet2
       SecurityGroupIds:
        - !Ref SecurityGroup

   CloudWatchLogsVpcEndoint:
     Type: AWS::EC2::VPCEndpoint
     Properties:
       ServiceName: !Sub "com.amazonaws.${AWS::Region}.logs"
       VpcEndpointType: Interface
       VpcId: !Ref VPC
       PrivateDnsEnabled: true
       SubnetIds:
        - !Ref PrivateSubnet1
        - !Ref PrivateSubnet2
       SecurityGroupIds:
        - !Ref SecurityGroup

   CloudWatchMonitoringVpcEndoint:
     Type: AWS::EC2::VPCEndpoint
     Properties:
       ServiceName: !Sub "com.amazonaws.${AWS::Region}.monitoring"
       VpcEndpointType: Interface
       VpcId: !Ref VPC
       PrivateDnsEnabled: true
       SubnetIds:
        - !Ref PrivateSubnet1
        - !Ref PrivateSubnet2
       SecurityGroupIds:
        - !Ref SecurityGroup

   KmsVpcEndoint:
     Type: AWS::EC2::VPCEndpoint
     Properties:
       ServiceName: !Sub "com.amazonaws.${AWS::Region}.kms"
       VpcEndpointType: Interface
       VpcId: !Ref VPC
       PrivateDnsEnabled: true
       SubnetIds:
        - !Ref PrivateSubnet1
        - !Ref PrivateSubnet2
       SecurityGroupIds:
        - !Ref SecurityGroup


Outputs:
   VPC:
     Description: A reference to the created VPC
     Value: !Ref VPC

   MwaaSecurityGroupId:
     Description: Associates the Security Group to the environment to allow access to the VPC endpoints
     Value: !Ref SecurityGroup

   PrivateSubnets:
     Description: A list of the private subnets
     Value: !Join [ ",", [ !Ref PrivateSubnet1, !Ref PrivateSubnet2 ]]

   PrivateSubnet1:
     Description: A reference to the private subnet in the 1st Availability Zone
     Value: !Ref PrivateSubnet1

   PrivateSubnet2:
     Description: A reference to the private subnet in the 2nd Availability Zone
     Value: !Ref PrivateSubnet2

  2. コマンドプロンプトで、cfn-vpc-private.yml が保存されているディレクトリに移動します。例:

    cd mwaaproject

  3. AWS CLI を使用してスタックを作成するには、aws cloudformation create-stack コマンドを用います。

    aws cloudformation create-stack --stack-name mwaa-private-environment --template-body file://cfn-vpc-private.yml
    注記

    Amazon VPC インフラストラクチャの作成には 30 分ほどかかります。

  4. お客様のコンピュータから、これらの VPC エンドポイントにアクセスするためのメカニズムを作成する必要があります。詳細については、Amazon MWAA でのサービス固有の Amazon VPC エンドポイントへのアクセスの管理 を参照してください。

注記

Amazon MWAA セキュリティグループの CIDR でアウトバウンドアクセスをさらに制限することができます。例えば、自己参照型のアウトバウンドルール、Amazon S3 の プレフィックスリスト、Amazon VPC の CIDR を追加することで、それ自体に制限することができます。

次のステップ
