ナレッジグラフシーンの統合

AWS IoT アプリキットコンポーネントを使用して、ナレッジグラフを AWS IoT TwinMaker シーンに統合するウェブアプリケーションを構築できます。これにより、シーン内に存在する 3D ノード (機器またはシステムを表す 3D モデル) に基づいてグラフを生成できます。シーンから 3D ノードをグラフ化するアプリケーションを作成するには、まず 3D ノードをワークスペース内のエンティティにバインドします。このマッピングでは、 はシーンに存在する 3D モデルとワークスペース内のエンティティとの関係を AWS IoT TwinMaker グラフ化します。次に、ウェブアプリケーションを作成し、シーンで 3D モデルを選択し、グラフ形式で他のエンティティとの関係を調べることができます。

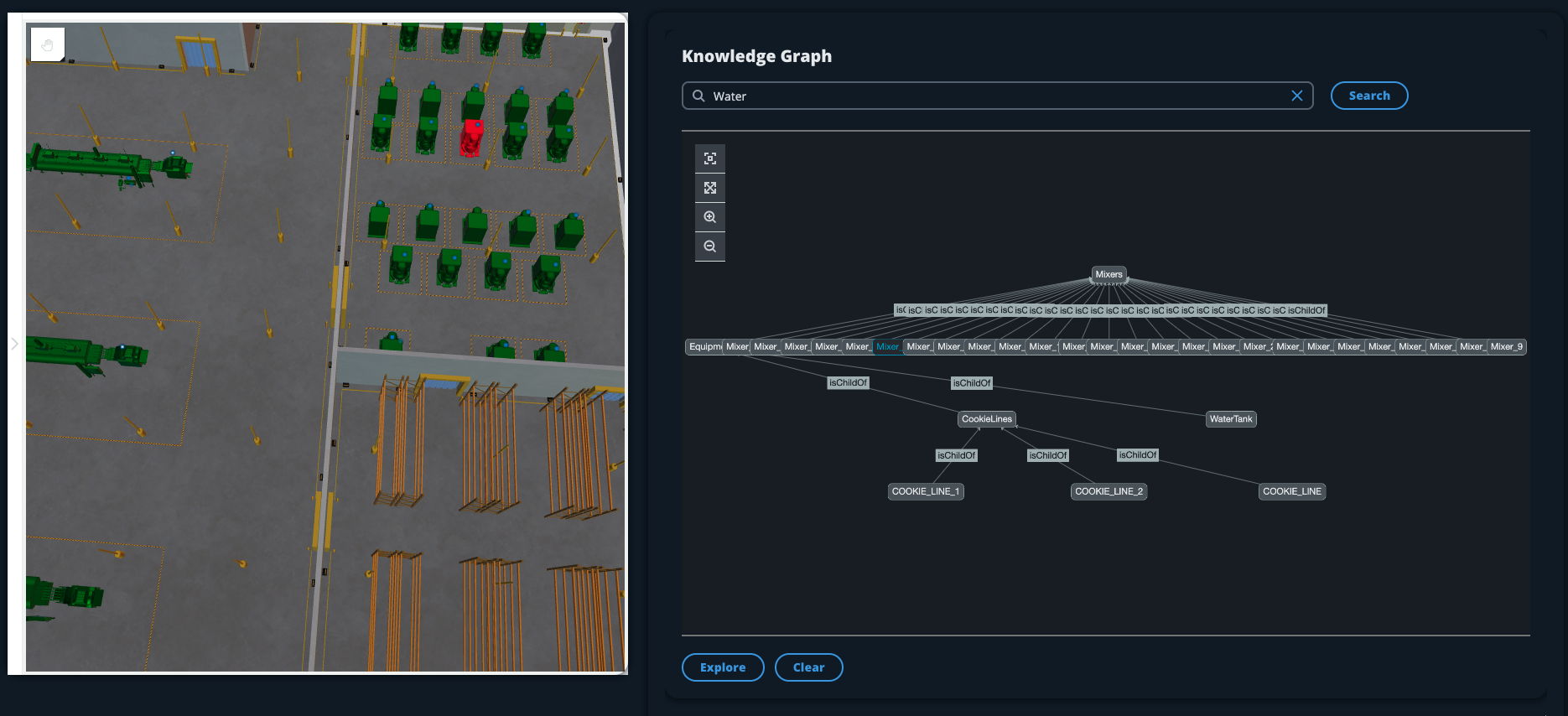

3D モデル間の関係を示すナレッジグラフを含む TwinMaker シーン。

AWS IoT アプリケーションキットコンポーネントを使用して AWS IoT TwinMaker シーンでグラフを生成する動作中のウェブアプリケーションの例については、github AWS IoT TwinMaker のサンプル反応アプリケーションを参照してください。

AWS IoT TwinMaker シーングラフの前提条件

シーンで AWS IoT TwinMaker ナレッジグラフを使用するウェブアプリを作成する前に、次の前提条件を完了してください。

注記

AWS IoT TwinMaker ナレッジグラフと関連する機能を使用するには、標準または階層バンドルの料金モードのいずれかである必要があります。 AWS IoT TwinMaker 料金の詳細については、「」を参照してくださいAWS IoT TwinMaker 価格設定モードの切り替え。

シーンで 3D ノードをバインドする

ナレッジグラフをシーンと統合するウェブアプリを作成する前に、シーンに存在する 3D ノードと呼ばれる 3D モデルを関連するワークスペースエンティティにバインドします。たとえば、シーンにミキサー機器のモデルがあり、対応するエンティティが である場合mixer_0、ミキサーのモデルとミキサーを表すエンティティの間にデータバインディングを作成して、モデルとエンティティをグラフ化できるようにします。

データバインディングアクションを実行するには

  1. AWS IoT TwinMaker コンソールにログインします。

  2. ワークスペースを開き、バインドしたい 3D ノードを含むシーンを選択します。

  3. シーンコンポーザーでノード (3D モデル) を選択します。ノードを選択すると、画面の右側にインスペクターパネルが開きます。

  4. インスペクターパネルで、パネルの上部に移動し、＋ ボタンを選択します。次に、エンティティバインディングの追加オプションを選択します。これによりドロップダウンが開き、現在選択されているノードにバインドするエンティティを選択できます。

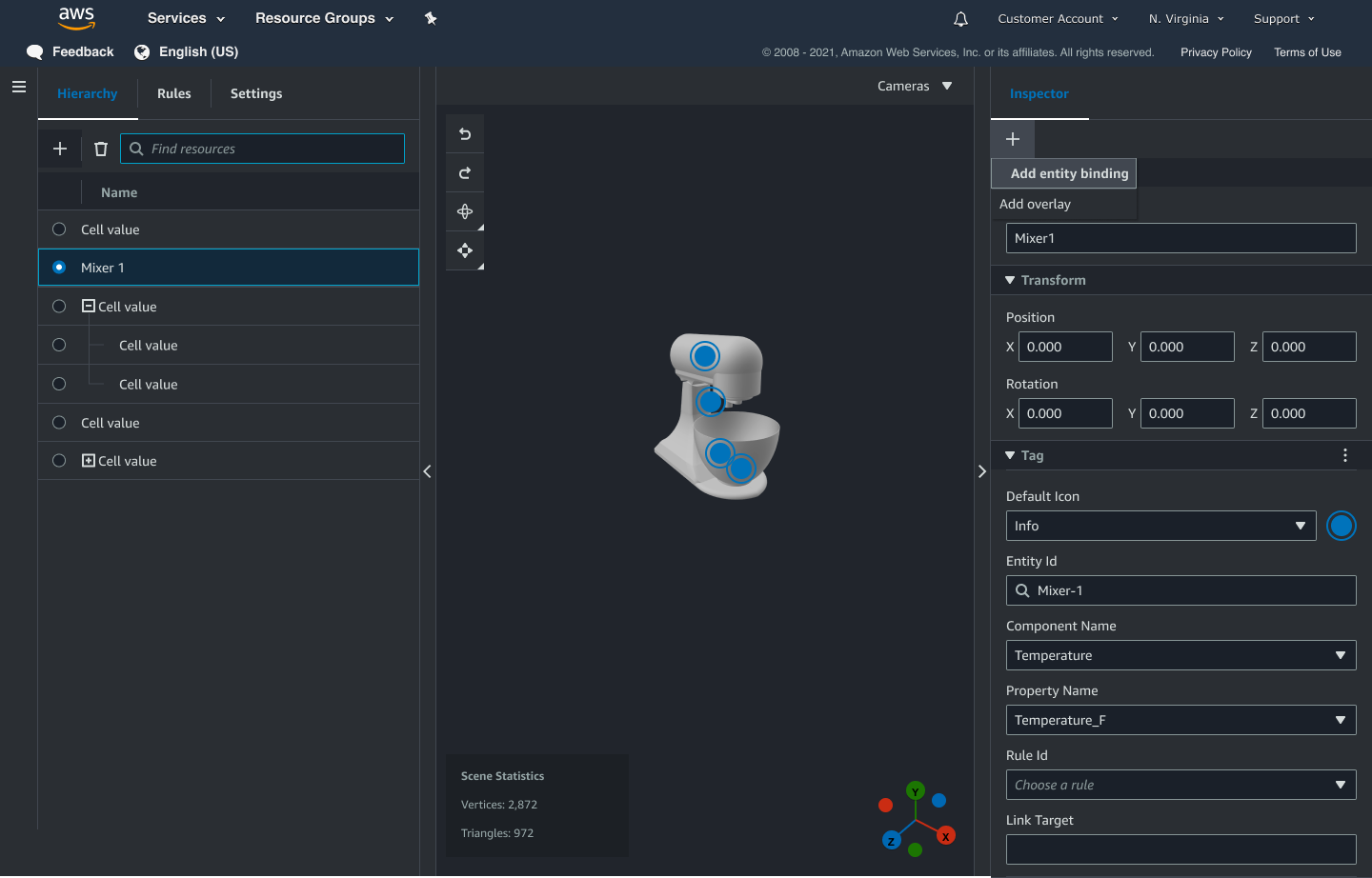

    Inspector パネルでプラス記号が選択され、エンティティバインディングを追加が強調表示されたシーン。

  5. データバインディングドロップダウンメニューから、3D モデルにマッピングするエンティティ ID を選択します。コンポーネント名フィールドとプロパティ名フィールドで、バインドするコンポーネントとプロパティを選択します。

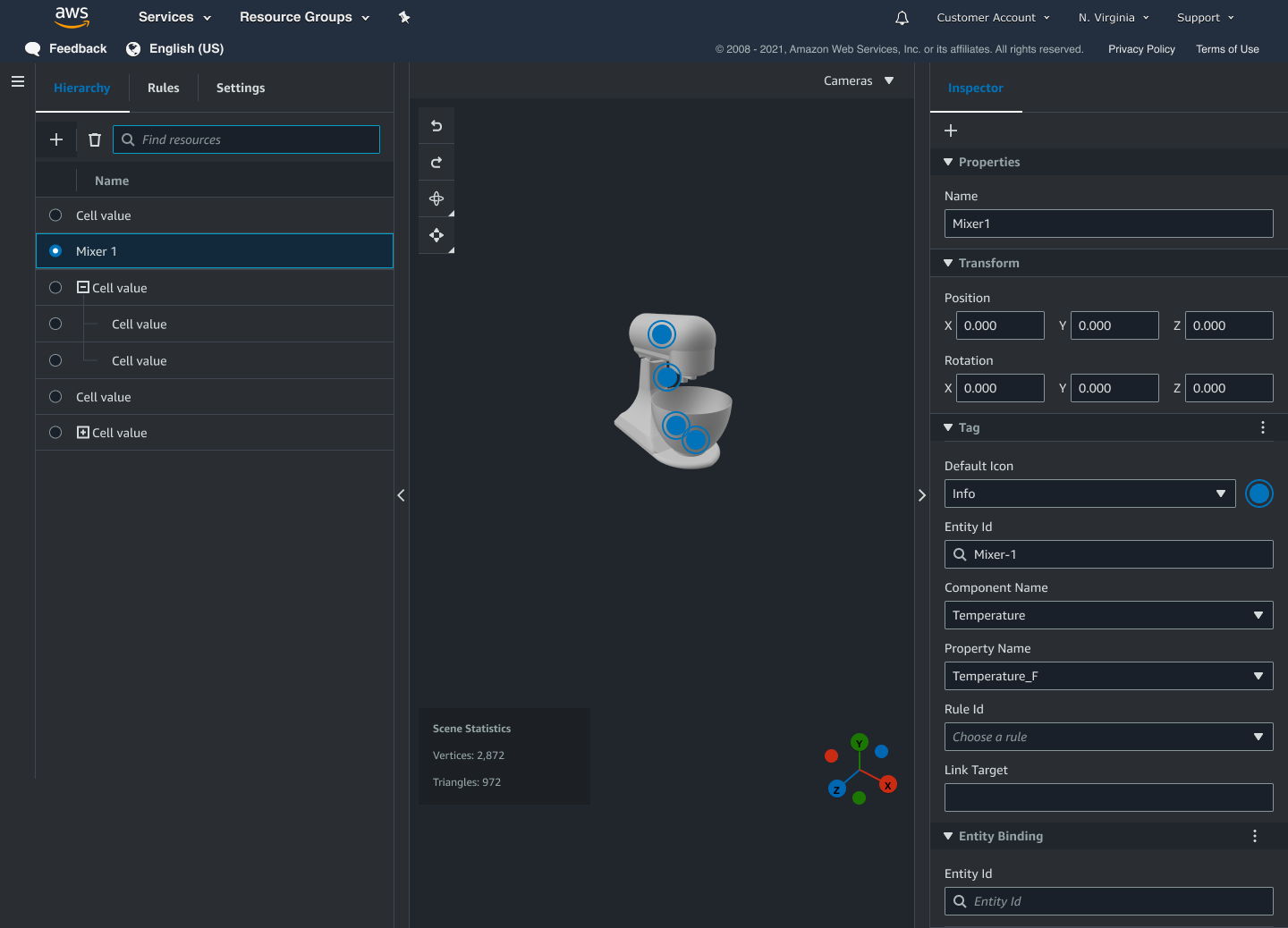

    Inspector パネルでコンポーネント名とプロパティ名が選択されたシーン。

    [エンティティ ID]、[コンポーネント名]、[プロパティ名] の各フィールドを選択したら、バインドは完了です。

  6. グラフ化したいすべてのモデルとエンティティに対してこのプロセスを繰り返します。

    注記

    シーンタグでも同じデータバインディング操作を実行できます。エンティティの代わりにタグを選択し、同じ手順でタグをノードにバインドします。

ウェブアプリケーションを作成

エンティティをバインドしたら、 AWS IoT アプリキットライブラリを使用して、シーンを表示し、シーンノードとエンティティ間の関係を調べることができるナレッジグラフウィジェットを持つウェブアプリを構築します。

以下のリソースを使用して独自のアプリを作成します。

次の手順は、ウェブアプリのシーンビューワーコンポーネントの機能を示しています。

注記

この手順は、 AWS IoT TwinMaker サンプル反応 AWS IoT アプリでのアプリキットシーンビューワーコンポーネントの実装に基づいています。

  1. AWS IoT TwinMaker サンプル反応アプリケーションのシーンビューワーコンポーネントを開きます。検索フィールドにエンティティ名または部分的なエンティティ名 (大文字と小文字を区別する検索) を入力し、検索ボタンを選択します。モデルがエンティティ ID にバインドされている場合、シーン内のモデルが強調表示され、エンティティのノードがシーンビューワーパネルに表示されます。

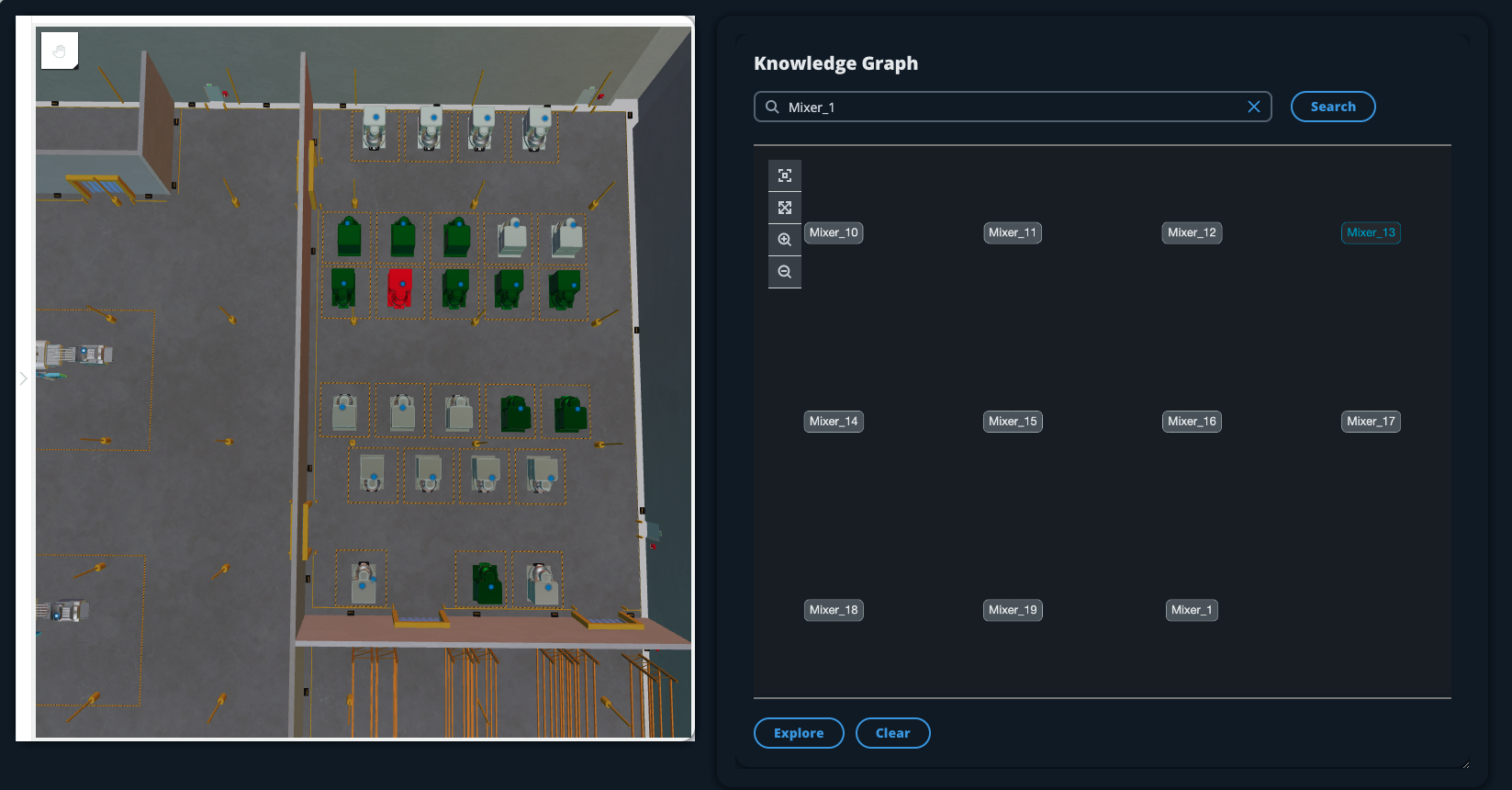

    ナレッジグラフのシーンビューワーパネルが表示されたシーン。

  2. すべての関係のグラフを生成するには、シーンビューワーウィジェットでノードを選択し、Explore ボタンを選択します。

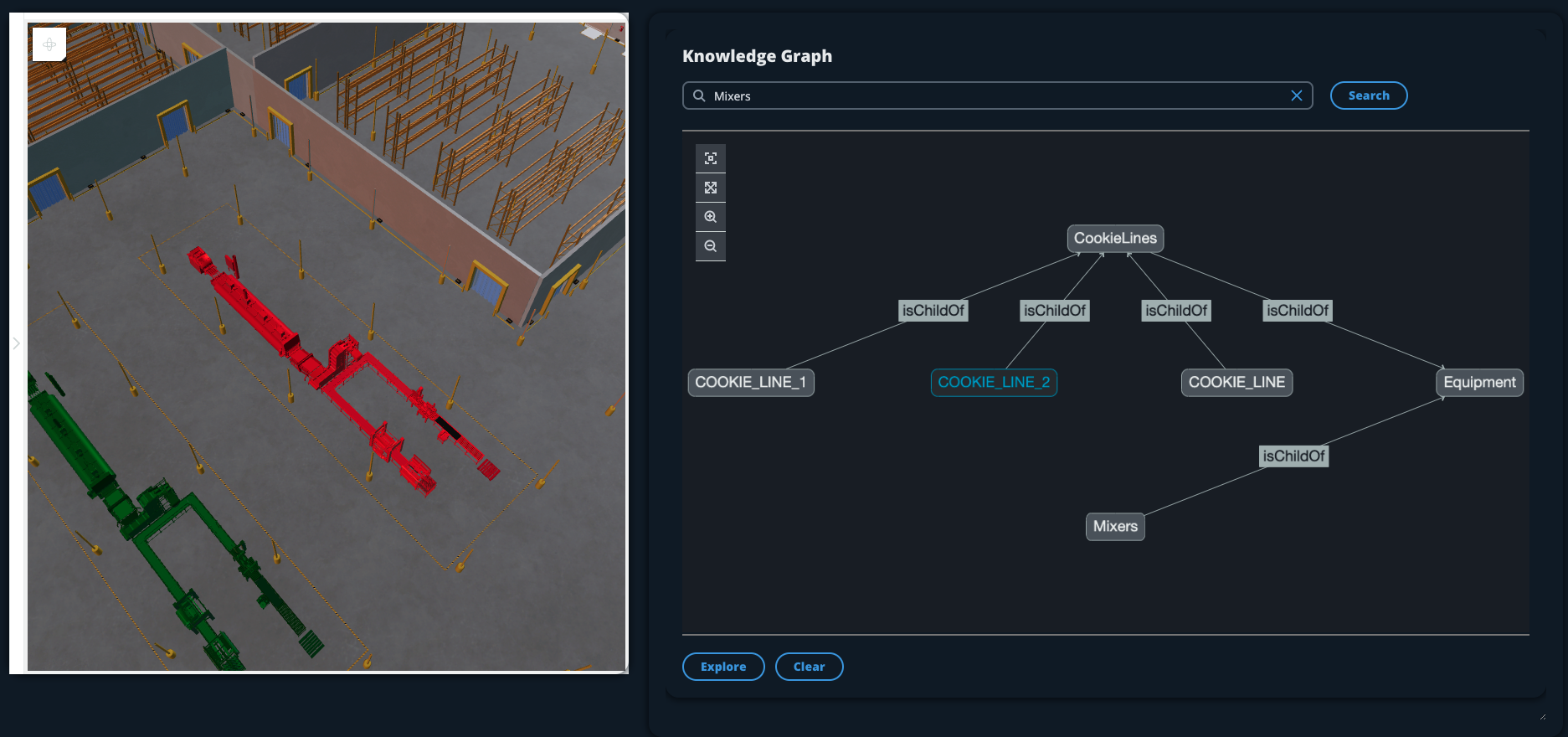

    関係のグラフを表示するナレッジグラフシーンビューワーパネルがあるシーン。

  3. クリアボタンを押して現在のグラフ選択をクリアし、最初からやり直します。
