Amazon EC2 でのテスト設定

Amazon Elastic Compute Cloud (Amazon EC2) は、Amazon Web Service クラウドでスケーラブルなコンピューティングキャパシティーを提供します。Amazon EC2 を使用すると、必要な数 (またはそれ以下) の仮想サーバーの起動、セキュリティおよびネットワーキングの構成、ストレージの管理ができます。このセットアップでは、AWS Systems Manager の一機能である Fleet Manager を使用して、リモートデスクトッププロトコル (RDP) を使って Amazon EC2 Windows インスタンスに接続できます。

このガイドでは、Amazon EC2 インスタンスから Amazon Simple Storage Service への AWS マネジメントコンソールのプライベートアクセス接続をセットアップして体験するためのテスト環境を示します。このチュートリアルでは、CloudFormation を使用して、Amazon EC2 がこの機能を視覚化するために使用するネットワーク設定を作成および設定します。

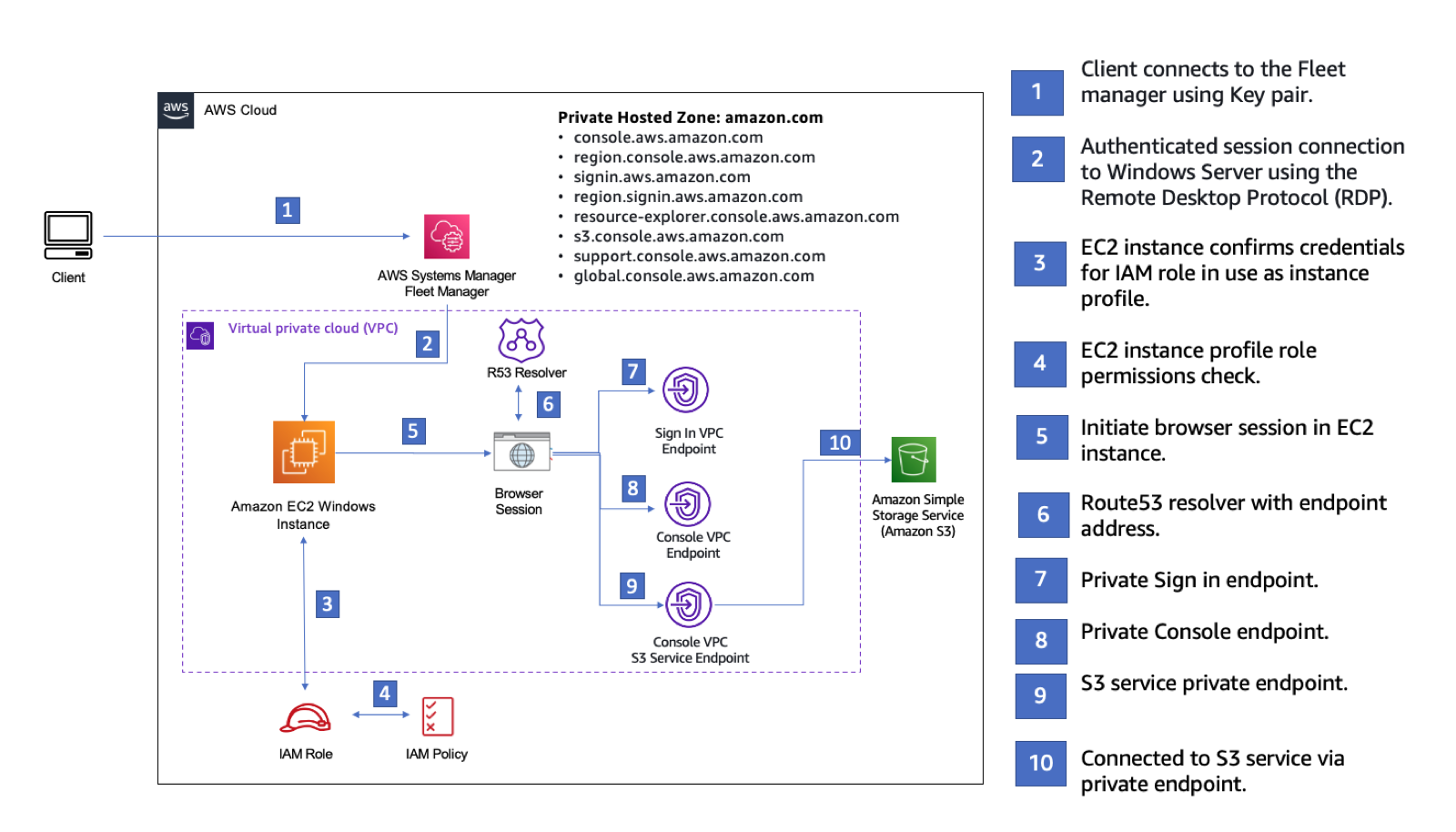

次の図は、Amazon EC2 を使用して AWS マネジメントコンソールのプライベートアクセス設定にアクセスするためのワークフローを示しています。これは、ユーザーがプライベートエンドポイントを使用して Amazon S3 に接続する方法を示しています。

Amazon EC2 を使用して AWS マネジメントコンソール プライベートアクセスを試行するための設定。

次の CloudFormation テンプレートをコピーして、「ネットワークをセットアップするには」手順のステップ 3 で使用するファイルに保存します。

注記

この CloudFormation テンプレートは、イスラエル (テルアビブ) リージョンで現在サポートされていない設定を使用しています。

Description: |
  AWS Management Console Private Access.
Parameters:
  VpcCIDR:
    Type: String
    Default: 172.16.0.0/16
    Description: CIDR range for VPC

  Ec2KeyPair:
    Type: AWS::EC2::KeyPair::KeyName
    Description: The EC2 KeyPair to use to connect to the Windows instance

  PublicSubnet1CIDR:
    Type: String
    Default: 172.16.1.0/24
    Description: CIDR range for Public Subnet A

  PublicSubnet2CIDR:
    Type: String
    Default: 172.16.0.0/24
    Description: CIDR range for Public Subnet B

  PublicSubnet3CIDR:
    Type: String
    Default: 172.16.2.0/24
    Description: CIDR range for Public Subnet C

  PrivateSubnet1CIDR:
    Type: String
    Default: 172.16.4.0/24
    Description: CIDR range for Private Subnet A

  PrivateSubnet2CIDR:
    Type: String
    Default: 172.16.5.0/24
    Description: CIDR range for Private Subnet B

  PrivateSubnet3CIDR:
    Type: String
    Default: 172.16.3.0/24
    Description: CIDR range for Private Subnet C

  LatestWindowsAmiId:
    Type: 'AWS::SSM::Parameter::Value<AWS::EC2::Image::Id>'
    Default: '/aws/service/ami-windows-latest/Windows_Server-2022-English-Full-Base'

  InstanceTypeParameter:
    Type: String
    Default: 't3.medium'


Resources:

#########################
# VPC AND SUBNETS
#########################

  AppVPC:
    Type: 'AWS::EC2::VPC'
    Properties:
      CidrBlock: !Ref VpcCIDR
      InstanceTenancy: default
      EnableDnsSupport: true
      EnableDnsHostnames: true

  PublicSubnetA:
    Type: 'AWS::EC2::Subnet'
    Properties:
      VpcId: !Ref AppVPC
      CidrBlock: !Ref PublicSubnet1CIDR
      MapPublicIpOnLaunch: true
      AvailabilityZone:
        Fn::Select:
          - 0
          - Fn::GetAZs: ""

  PublicSubnetB:
    Type: 'AWS::EC2::Subnet'
    Properties:
      VpcId: !Ref AppVPC
      CidrBlock: !Ref PublicSubnet2CIDR
      MapPublicIpOnLaunch: true
      AvailabilityZone:
        Fn::Select:
          - 1
          - Fn::GetAZs: ""

  PublicSubnetC:
    Type: 'AWS::EC2::Subnet'
    Properties:
      VpcId: !Ref AppVPC
      CidrBlock: !Ref PublicSubnet3CIDR
      MapPublicIpOnLaunch: true
      AvailabilityZone:
        Fn::Select:
          - 2
          - Fn::GetAZs: ""

  PrivateSubnetA:
    Type: 'AWS::EC2::Subnet'
    Properties:
      VpcId: !Ref AppVPC
      CidrBlock: !Ref PrivateSubnet1CIDR
      AvailabilityZone:
        Fn::Select:
          - 0
          - Fn::GetAZs: ""

  PrivateSubnetB:
    Type: 'AWS::EC2::Subnet'
    Properties:
      VpcId: !Ref AppVPC
      CidrBlock: !Ref PrivateSubnet2CIDR
      AvailabilityZone:
        Fn::Select:
          - 1
          - Fn::GetAZs: ""

  PrivateSubnetC:
    Type: 'AWS::EC2::Subnet'
    Properties:
      VpcId: !Ref AppVPC
      CidrBlock: !Ref PrivateSubnet3CIDR
      AvailabilityZone:
        Fn::Select:
          - 2
          - Fn::GetAZs: ""

  InternetGateway:
    Type: AWS::EC2::InternetGateway

  InternetGatewayAttachment:
    Type: AWS::EC2::VPCGatewayAttachment
    Properties:
      InternetGatewayId: !Ref InternetGateway
      VpcId: !Ref AppVPC

  NatGatewayEIP:
    Type: AWS::EC2::EIP
    DependsOn: InternetGatewayAttachment

  NatGateway:
    Type: AWS::EC2::NatGateway
    Properties:
      AllocationId: !GetAtt NatGatewayEIP.AllocationId
      SubnetId: !Ref PublicSubnetA

#########################
# Route Tables
#########################

  PrivateRouteTable:
    Type: 'AWS::EC2::RouteTable'
    Properties:
      VpcId: !Ref AppVPC

  DefaultPrivateRoute:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PrivateRouteTable
      DestinationCidrBlock: 0.0.0.0/0
      NatGatewayId: !Ref NatGateway

  PrivateSubnetRouteTableAssociation1:
    Type: 'AWS::EC2::SubnetRouteTableAssociation'
    Properties:
      RouteTableId: !Ref PrivateRouteTable
      SubnetId: !Ref PrivateSubnetA

  PrivateSubnetRouteTableAssociation2:
    Type: 'AWS::EC2::SubnetRouteTableAssociation'
    Properties:
      RouteTableId: !Ref PrivateRouteTable
      SubnetId: !Ref PrivateSubnetB

  PrivateSubnetRouteTableAssociation3:
    Type: 'AWS::EC2::SubnetRouteTableAssociation'
    Properties:
      RouteTableId: !Ref PrivateRouteTable
      SubnetId: !Ref PrivateSubnetC

  PublicRouteTable:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref AppVPC

  DefaultPublicRoute:
    Type: AWS::EC2::Route
    DependsOn: InternetGatewayAttachment
    Properties:
      RouteTableId: !Ref PublicRouteTable
      DestinationCidrBlock: 0.0.0.0/0
      GatewayId: !Ref InternetGateway

  PublicSubnetARouteTableAssociation1:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      RouteTableId: !Ref PublicRouteTable
      SubnetId: !Ref PublicSubnetA

  PublicSubnetBRouteTableAssociation2:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      RouteTableId: !Ref PublicRouteTable
      SubnetId: !Ref PublicSubnetB

  PublicSubnetBRouteTableAssociation3:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      RouteTableId: !Ref PublicRouteTable
      SubnetId: !Ref PublicSubnetC


#########################
# SECURITY GROUPS
#########################

  VPCEndpointSecurityGroup:
    Type: 'AWS::EC2::SecurityGroup'
    Properties:
      GroupDescription: Allow TLS for VPC Endpoint
      VpcId: !Ref AppVPC
      SecurityGroupIngress:
        - IpProtocol: tcp
          FromPort: 443
          ToPort: 443
          CidrIp: !GetAtt AppVPC.CidrBlock

  EC2SecurityGroup:
    Type: 'AWS::EC2::SecurityGroup'
    Properties:
      GroupDescription: Default EC2 Instance SG
      VpcId: !Ref AppVPC

#########################
# VPC ENDPOINTS
#########################

  VPCEndpointGatewayS3:
    Type: 'AWS::EC2::VPCEndpoint'
    Properties:
      ServiceName: !Sub 'com.amazonaws.${AWS::Region}.s3'
      VpcEndpointType: Gateway
      VpcId: !Ref AppVPC
      RouteTableIds:
        - !Ref PrivateRouteTable

  VPCEndpointInterfaceSSM:
    Type: 'AWS::EC2::VPCEndpoint'
    Properties:
      VpcEndpointType: Interface
      PrivateDnsEnabled: false
      SubnetIds:
        - !Ref PrivateSubnetA
        - !Ref PrivateSubnetB
      SecurityGroupIds:
        - !Ref VPCEndpointSecurityGroup
      ServiceName: !Sub 'com.amazonaws.${AWS::Region}.ssm'
      VpcId: !Ref AppVPC

  VPCEndpointInterfaceEc2messages:
    Type: 'AWS::EC2::VPCEndpoint'
    Properties:
      VpcEndpointType: Interface
      PrivateDnsEnabled: false
      SubnetIds:
        - !Ref PrivateSubnetA
        - !Ref PrivateSubnetB
        - !Ref PrivateSubnetC
      SecurityGroupIds:
        - !Ref VPCEndpointSecurityGroup
      ServiceName: !Sub 'com.amazonaws.${AWS::Region}.ec2messages'
      VpcId: !Ref AppVPC

  VPCEndpointInterfaceSsmmessages:
    Type: 'AWS::EC2::VPCEndpoint'
    Properties:
      VpcEndpointType: Interface
      PrivateDnsEnabled: false
      SubnetIds:
        - !Ref PrivateSubnetA
        - !Ref PrivateSubnetB
        - !Ref PrivateSubnetC
      SecurityGroupIds:
        - !Ref VPCEndpointSecurityGroup
      ServiceName: !Sub 'com.amazonaws.${AWS::Region}.ssmmessages'
      VpcId: !Ref AppVPC

  VPCEndpointInterfaceSignin:
    Type: 'AWS::EC2::VPCEndpoint'
    Properties:
      VpcEndpointType: Interface
      PrivateDnsEnabled: false
      SubnetIds:
        - !Ref PrivateSubnetA
        - !Ref PrivateSubnetB
        - !Ref PrivateSubnetC
      SecurityGroupIds:
        - !Ref VPCEndpointSecurityGroup
      ServiceName: !Sub 'com.amazonaws.${AWS::Region}.signin'
      VpcId: !Ref AppVPC

  VPCEndpointInterfaceConsole:
    Type: 'AWS::EC2::VPCEndpoint'
    Properties:
      VpcEndpointType: Interface
      PrivateDnsEnabled: false
      SubnetIds:
        - !Ref PrivateSubnetA
        - !Ref PrivateSubnetB
        - !Ref PrivateSubnetC
      SecurityGroupIds:
        - !Ref VPCEndpointSecurityGroup
      ServiceName: !Sub 'com.amazonaws.${AWS::Region}.console'
      VpcId: !Ref AppVPC

#########################
# ROUTE53 RESOURCES
#########################

  ConsoleHostedZone:
    Type: "AWS::Route53::HostedZone"
    Properties:
      HostedZoneConfig:
        Comment: 'Console VPC Endpoint Hosted Zone'
      Name: 'console.aws.amazon.com'
      VPCs:
        -
          VPCId: !Ref AppVPC
          VPCRegion: !Ref "AWS::Region"

  ConsoleRecordGlobal:
    Type: AWS::Route53::RecordSet
    Properties:
      HostedZoneId: !Ref 'ConsoleHostedZone'
      Name: 'console.aws.amazon.com'
      AliasTarget:
        DNSName: !Select ['1', !Split [':', !Select ['0', !GetAtt VPCEndpointInterfaceConsole.DnsEntries]]]
        HostedZoneId: !Select ['0', !Split [':', !Select ['0', !GetAtt VPCEndpointInterfaceConsole.DnsEntries]]]
      Type: A

  GlobalConsoleRecord:
    Type: AWS::Route53::RecordSet
    Properties:
      HostedZoneId: !Ref 'ConsoleHostedZone'
      Name: 'global.console.aws.amazon.com'
      AliasTarget:
        DNSName: !Select ['1', !Split [':', !Select ['0', !GetAtt VPCEndpointInterfaceConsole.DnsEntries]]]
        HostedZoneId: !Select ['0', !Split [':', !Select ['0', !GetAtt VPCEndpointInterfaceConsole.DnsEntries]]]
      Type: A

  ConsoleS3ProxyRecordGlobal:
    Type: AWS::Route53::RecordSet
    Properties:
      HostedZoneId: !Ref 'ConsoleHostedZone'
      Name: 's3.console.aws.amazon.com'
      AliasTarget:
        DNSName: !Select ['1', !Split [':', !Select ['0', !GetAtt VPCEndpointInterfaceConsole.DnsEntries]]]
        HostedZoneId: !Select ['0', !Split [':', !Select ['0', !GetAtt VPCEndpointInterfaceConsole.DnsEntries]]]
      Type: A

  ConsoleSupportProxyRecordGlobal:
    Type: AWS::Route53::RecordSet
    Properties:
      HostedZoneId: !Ref 'ConsoleHostedZone'
      Name: "support.console.aws.amazon.com"
      AliasTarget:
        DNSName: !Select ['1', !Split [':', !Select ['0', !GetAtt VPCEndpointInterfaceConsole.DnsEntries]]]
        HostedZoneId: !Select ['0', !Split [':', !Select ['0', !GetAtt VPCEndpointInterfaceConsole.DnsEntries]]]
      Type: A

  ExplorerProxyRecordGlobal:
    Type: AWS::Route53::RecordSet
    Properties:
      HostedZoneId: !Ref 'ConsoleHostedZone'
      Name: "resource-explorer.console.aws.amazon.com"
      AliasTarget:
        DNSName: !Select ['1', !Split [':', !Select ['0', !GetAtt VPCEndpointInterfaceConsole.DnsEntries]]]
        HostedZoneId: !Select ['0', !Split [':', !Select ['0', !GetAtt VPCEndpointInterfaceConsole.DnsEntries]]]
      Type: A

  WidgetProxyRecord:
    Type: AWS::Route53::RecordSet
    Properties:
      HostedZoneId: !Ref 'ConsoleHostedZone'
      Name: "*.widget.console.aws.amazon.com"
      AliasTarget:
        DNSName: !Select ["1", !Split [":", !Select ["0", !GetAtt VPCEndpointInterfaceConsole.DnsEntries],],]
        HostedZoneId: !Select ["0", !Split [":", !Select ["0", !GetAtt VPCEndpointInterfaceConsole.DnsEntries],],]
      Type: A

  ConsoleRecordRegional:
    Type: AWS::Route53::RecordSet
    Properties:
      HostedZoneId: !Ref 'ConsoleHostedZone'
      Name: !Sub "${AWS::Region}.console.aws.amazon.com"
      AliasTarget:
        DNSName: !Select ['1', !Split [':', !Select ['0', !GetAtt VPCEndpointInterfaceConsole.DnsEntries]]]
        HostedZoneId: !Select ['0', !Split [':', !Select ['0', !GetAtt VPCEndpointInterfaceConsole.DnsEntries]]]
      Type: A

  ConsoleRecordRegionalMultiSession:
    Type: AWS::Route53::RecordSet
    Properties:
      HostedZoneId: !Ref 'ConsoleHostedZone'
      Name: !Sub "*.${AWS::Region}.console.aws.amazon.com"
      AliasTarget:
        DNSName: !Select ['1', !Split [':', !Select ['0', !GetAtt VPCEndpointInterfaceConsole.DnsEntries]]]
        HostedZoneId: !Select ['0', !Split [':', !Select ['0', !GetAtt VPCEndpointInterfaceConsole.DnsEntries]]]
      Type: A

  SigninHostedZone:
    Type: "AWS::Route53::HostedZone"
    Properties:
      HostedZoneConfig:
        Comment: 'Signin VPC Endpoint Hosted Zone'
      Name: 'signin.aws.amazon.com'
      VPCs:
        -
          VPCId: !Ref AppVPC
          VPCRegion: !Ref "AWS::Region"

  SigninRecordGlobal:
    Type: AWS::Route53::RecordSet
    Properties:
      HostedZoneId: !Ref 'SigninHostedZone'
      Name: 'signin.aws.amazon.com'
      AliasTarget:
        DNSName: !Select ['1', !Split [':', !Select ['0', !GetAtt VPCEndpointInterfaceSignin.DnsEntries]]]
        HostedZoneId: !Select ['0', !Split [':', !Select ['0', !GetAtt VPCEndpointInterfaceSignin.DnsEntries]]]
      Type: A

  SigninRecordRegional:
    Type: AWS::Route53::RecordSet
    Properties:
      HostedZoneId: !Ref 'SigninHostedZone'
      Name: !Sub "${AWS::Region}.signin.aws.amazon.com"
      AliasTarget:
        DNSName: !Select ['1', !Split [':', !Select ['0', !GetAtt VPCEndpointInterfaceSignin.DnsEntries]]]
        HostedZoneId: !Select ['0', !Split [':', !Select ['0', !GetAtt VPCEndpointInterfaceSignin.DnsEntries]]]
      Type: A

#########################
# EC2 INSTANCE
#########################

  Ec2InstanceRole:
    Type: AWS::IAM::Role
    Properties:
      AssumeRolePolicyDocument:
        Version: 2012-10-17
        Statement:
          -
            Effect: Allow
            Principal:
              Service:
                - ec2.amazonaws.com
            Action:
              - sts:AssumeRole
      Path: /
      ManagedPolicyArns:
        - arn:aws:iam::aws:policy/AmazonSSMManagedInstanceCore

  Ec2InstanceProfile:
    Type: AWS::IAM::InstanceProfile
    Properties:
      Path: /
      Roles:
       - !Ref Ec2InstanceRole

  EC2WinInstance:
    Type: 'AWS::EC2::Instance'
    Properties:
      ImageId: !Ref LatestWindowsAmiId
      IamInstanceProfile: !Ref Ec2InstanceProfile
      KeyName: !Ref Ec2KeyPair
      InstanceType:
        Ref: InstanceTypeParameter
      SubnetId: !Ref PrivateSubnetA
      SecurityGroupIds:
        - Ref: EC2SecurityGroup
      BlockDeviceMappings:
        - DeviceName: /dev/sda1
          Ebs:
            VolumeSize: 50
      Tags:
      - Key: "Name"
        Value: "Console VPCE test instance"
ネットワークを設定するには

  1. 組織の管理アカウントにサインインして、CloudFormation コンソールを開きます。

  2. [スタックの作成] を選択してください。

  3. [With new resources (standard)] (新しいリソースの使用 (標準)) を選択します。以前に作成した CloudFormation ファイルをアップロードして、[次へ] を選択します。

  4. PrivateConsoleNetworkForS3 などスタックの名前を入力し、[次へ] を選択します。

  5. VPC とサブネットの場合、希望する IP CIDR 範囲を入力するか、指定されたデフォルト値を使用してください。デフォルト値を使用する場合は、それらが AWS アカウント の既存の VPC リソースと重複していないことを確認してください。

  6. EC2KeyPair パラメータには、アカウント内の既存の Amazon EC2 キーペアから 1 つ選択します。既存の Amazon EC2 キーペアがない場合は、次のステップに進む前に作成する必要があります。詳細については、「Amazon EC2 ユーザーガイド」の「Amazon EC2 を使用したキーペアの作成」を参照してください。

  7. [スタックの作成] を選択してください。

  8. スタックが作成されたら、[リソース] タブを選択して、作成されたリソースを表示します。

Amazon EC2 インスタンスに接続するには

  1. 組織の管理アカウントにサインインして、[Amazon EC2 コンソール] を開きます。

  2. ナビゲーションペインで、[インスタンス] を選択します。

  3. [インスタンス] ページで、CloudFormation テンプレートによって作成された [コンソール VPCE テストインスタンス] を選択します。次に、[接続] を選択します。

    注記

    この例では、AWS Systems Manager Explorer の一機能である Fleet Manager を使って、Windows Server に接続します。接続を開始するまでに数分かかることがあります。

  4. [インスタンスに接続] ページで、[RDP クライアント]、[Fleet Manager を使用して接続] の順に選択します。

  5. [Fleet Manager リモートデスクトップ] を選択します。

  6. Amazon EC2 インスタンスの管理者パスワードを取得し、ウェブインターフェイスを使用して Windows デスクトップにアクセスするには、CloudFormation テンプレートの作成時に使用した Amazon EC2 キーペアに関連付けられたプライベートキーを使用します。

  7. Amazon EC2 Windows インスタンスから、ブラウザで AWS マネジメントコンソール を開きます。

  8. AWS 認証情報を使用してサインインしたら、[Amazon S3 コンソール] を開き、AWS マネジメントコンソール プライベートアクセスを使用して接続されていることを確認します。

AWS マネジメントコンソール プライベートアクセスのセットアップをテストするには

  1. 組織の管理アカウントにサインインして、[Amazon S3 コンソール] を開きます。

  2. ナビゲーションバーのロックプライベートアイコンを選択すると、使用中の VPC エンドポイントが表示されます。次のスクリーンショットは、ロックプライベートアイコンの場所と VPC 情報を示しています。

    Amazon S3 コンソールにロックアイコンと AWS マネジメントコンソール プライベートアクセス情報が表示された様子。
