Exemple avancé

Cette section contient un exemple avancé qui vous aidera à comprendre comment fonctionne la fonctionnalité VPC Block Public Access dans différents scénarios. Chaque scénario s’appuie sur le scénario précédent. Il est donc important de suivre les étapes dans l’ordre.

Important

Ne passez pas en revue cet exemple dans un compte de production. Nous vous recommandons vivement de passer en revue les charges de travail qui nécessitent un accès à Internet avant d’activer la fonctionnalité VPC BPA dans vos comptes de production.

Note

Pour bien comprendre la fonctionnalité VPC BPA, vous aurez besoin de certaines ressources dans votre compte. Dans cette section, nous fournissons un modèle CloudFormation que vous pouvez utiliser pour provisionner les ressources dont vous avez besoin pour bien comprendre comment fonctionne cette fonctionnalité. Des coûts sont associés aux ressources que vous fournissez avec le modèle CloudFormation et aux analyses que vous effectuez avec l’analyseur d’accès réseau et l’analyseur d’accessibilité. Si vous utilisez le modèle de cette section, assurez-vous de suivre les étapes de nettoyage lorsque vous aurez terminé avec cet exemple.

Table des matières

Déploiement du modèle CloudFormation (facultatif)
Afficher l’impact de la fonctionnalité VPC BPA à l’aide de l’analyseur d’accès réseau
Scénario 1 : connexion à des instances sans que la fonctionnalité VPC BPA soit activée
Scénario 2 : activation de la fonctionnalité VPC BPA en mode bidirectionnel
Scénario 3 : modification du mode VPC BPA en mode d’entrée uniquement
Scénario 4 : créer une exclusion
Scénario 5 : modifier le mode d’exclusion
Scénario 6 : modification du mode de la fonctionnalité VPC BPA
Nettoyage

Déploiement du modèle CloudFormation (facultatif)

Pour montrer comment fonctionne cette fonctionnalité, vous avez besoin d’un VPC, de sous-réseaux, d’instances et d’autres ressources. Pour faciliter la réalisation de cette démonstration, nous avons fourni un modèle CloudFormation ci-dessous que vous pouvez utiliser pour obtenir rapidement les ressources requises pour les scénarios de cette démonstration. Cette étape est facultative et vous souhaiterez peut-être simplement afficher les diagrammes dans les scénarios de cette section.

Note

Certains coûts sont associés aux ressources que vous créez dans cette section avec le modèle CloudFormation, tels que le coût de la passerelle NAT et des adresses IPv4 publiques. Pour éviter les coûts supplémentaires, assurez-vous de suivre les étapes de nettoyage afin de supprimer toutes les ressources créées aux fins de cet exemple.
Ce modèle CloudFormation crée les ressources sous-jacentes nécessaires à la fonctionnalité VPC BPA, mais n’active pas la fonctionnalité VPC BPA en elle-même. Les ressources déployées ici sont destinées à vous aider à comprendre et à tester la fonctionnalité VPC BPA une fois que vous avez choisi de l’activer séparément.

Le modèle crée les ressources suivantes dans votre compte :

Passerelle Internet de sortie uniquement
Passerelle Internet
Passerelle NAT
Deux sous-réseaux publics
Un sous-réseau privé
Deux instances EC2 avec des adresses IPv4 publiques et privées
Une instance EC2 avec une adresse IPv6 et une adresse IPv4 privée
Une instance EC2 avec une adresse IPv4 privée uniquement
Un groupe de sécurité avec trafic entrant SSH et ICMP autorisé et TOUT le trafic sortant autorisé
Journal de flux VPC
Un point de terminaison EC2 Instance Connect dans le sous-réseau B

Copiez le modèle ci-dessous et enregistrez-le dans un fichier .yaml.


AWSTemplateFormatVersion: '2010-09-09'
Description: Creates a VPC with public and private subnets, NAT gateway, and EC2 instances for VPC BPA.

Parameters:
  InstanceAMI:
    Description: ID of the Amazone Machine Image (AMI) to use with the instances launched by this template
    Type: AWS::EC2::Image::Id
  InstanceType:
    Description: EC2 Instance type to use with the instances launched by this template
    Type: String
    Default: t2.micro

Resources:

  # VPC
  VPCBPA:
    Type: AWS::EC2::VPC
    Properties:
      CidrBlock: 10.0.0.0/16
      EnableDnsHostnames: true
      EnableDnsSupport: true
      InstanceTenancy: default
      Tags:
        - Key: Name
          Value: VPC BPA

  # VPC IPv6 CIDR
  VPCBPAIpv6CidrBlock:
    Type: AWS::EC2::VPCCidrBlock
    Properties:
      VpcId: !Ref VPCBPA
      AmazonProvidedIpv6CidrBlock: true

  # EC2 Key Pair
  VPCBPAKeyPair:
    Type: AWS::EC2::KeyPair
    Properties:
      KeyName: vpc-bpa-key

  # Internet Gateway
  VPCBPAInternetGateway:
    Type: AWS::EC2::InternetGateway
    Properties:
      Tags:
        - Key: Name
          Value: VPC BPA Internet Gateway

  VPCBPAInternetGatewayAttachment:
    Type: AWS::EC2::VPCGatewayAttachment
    Properties:
      VpcId: !Ref VPCBPA
      InternetGatewayId: !Ref VPCBPAInternetGateway

  # Egress-Only Internet Gateway
  VPCBPAEgressOnlyInternetGateway:
    Type: AWS::EC2::EgressOnlyInternetGateway
    Properties:
      VpcId: !Ref VPCBPA

  # Subnets
  VPCBPAPublicSubnetA:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPCBPA
      CidrBlock: 10.0.1.0/24
      MapPublicIpOnLaunch: true
      Tags:
        - Key: Name
          Value: VPC BPA Public Subnet A

  VPCBPAPublicSubnetB:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPCBPA
      CidrBlock: 10.0.2.0/24
      MapPublicIpOnLaunch: true
      Tags:
        - Key: Name
          Value: VPC BPA Public Subnet B

  VPCBPAPrivateSubnetC:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPCBPA
      CidrBlock: 10.0.3.0/24
      MapPublicIpOnLaunch: false
      Ipv6CidrBlock: !Select [0, !GetAtt VPCBPA.Ipv6CidrBlocks]
      AssignIpv6AddressOnCreation: true
      Tags:
        - Key: Name
          Value: VPC BPA Private Subnet C

  # NAT Gateway
  VPCBPANATGateway:
    Type: AWS::EC2::NatGateway
    Properties:
      AllocationId: !GetAtt VPCBPANATGatewayEIP.AllocationId
      SubnetId: !Ref VPCBPAPublicSubnetB
      Tags:
        - Key: Name
          Value: VPC BPA NAT Gateway

  VPCBPANATGatewayEIP:
    Type: AWS::EC2::EIP
    Properties:
      Domain: vpc
      Tags:
        - Key: Name
          Value: VPC BPA NAT Gateway EIP

  # Route Tables
  VPCBPAPublicRouteTable:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPCBPA
      Tags:
        - Key: Name
          Value: VPC BPA Public Route Table

  VPCBPAPublicRoute:
    Type: AWS::EC2::Route
    DependsOn: VPCBPAInternetGatewayAttachment
    Properties:
      RouteTableId: !Ref VPCBPAPublicRouteTable
      DestinationCidrBlock: 0.0.0.0/0
      GatewayId: !Ref VPCBPAInternetGateway

  VPCBPAPublicSubnetARouteTableAssoc:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref VPCBPAPublicSubnetA
      RouteTableId: !Ref VPCBPAPublicRouteTable

  VPCBPAPublicSubnetBRouteTableAssoc:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref VPCBPAPublicSubnetB
      RouteTableId: !Ref VPCBPAPublicRouteTable

  VPCBPAPrivateRouteTable:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPCBPA
      Tags:
        - Key: Name
          Value: VPC BPA Private Route Table

  VPCBPAPrivateRoute:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref VPCBPAPrivateRouteTable
      DestinationCidrBlock: 0.0.0.0/0
      NatGatewayId: !Ref VPCBPANATGateway

  VPCBPAPrivateSubnetCRoute:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref VPCBPAPrivateRouteTable
      DestinationIpv6CidrBlock: ::/0
      EgressOnlyInternetGatewayId: !Ref VPCBPAEgressOnlyInternetGateway

  VPCBPAPrivateSubnetCRouteTableAssociation:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref VPCBPAPrivateSubnetC
      RouteTableId: !Ref VPCBPAPrivateRouteTable

  # EC2 Instances Security Group
  VPCBPAInstancesSecurityGroup:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupName: VPC BPA Instances Security Group
      GroupDescription: Allow SSH and ICMP access
      SecurityGroupIngress:
        - IpProtocol: tcp
          FromPort: 22
          ToPort: 22
          CidrIp: 0.0.0.0/0
        - IpProtocol: icmp
          FromPort: -1
          ToPort: -1
          CidrIp: 0.0.0.0/0
      VpcId: !Ref VPCBPA
      Tags:
        - Key: Name
          Value: VPC BPA Instances Security Group

  # EC2 Instances
  VPCBPAInstanceA:
    Type: AWS::EC2::Instance
    Properties:
      ImageId: !Ref InstanceAMI
      InstanceType: t2.micro
      KeyName: !Ref VPCBPAKeyPair
      SubnetId: !Ref VPCBPAPublicSubnetA
      SecurityGroupIds:
        - !Ref VPCBPAInstancesSecurityGroup
      Tags:
        - Key: Name
          Value: VPC BPA Instance A

  VPCBPAInstanceB:
    Type: AWS::EC2::Instance
    Properties:
      ImageId: !Ref InstanceAMI
      InstanceType: !Ref InstanceType
      KeyName: !Ref VPCBPAKeyPair
      SubnetId: !Ref VPCBPAPublicSubnetB
      SecurityGroupIds:
        - !Ref VPCBPAInstancesSecurityGroup
      Tags:
        - Key: Name
          Value: VPC BPA Instance B

  VPCBPAInstanceC:
    Type: AWS::EC2::Instance
    Properties:
      ImageId: !Ref InstanceAMI
      InstanceType: !Ref InstanceType
      KeyName: !Ref VPCBPAKeyPair
      SubnetId: !Ref VPCBPAPrivateSubnetC
      SecurityGroupIds:
        - !Ref VPCBPAInstancesSecurityGroup
      Tags:
        - Key: Name
          Value: VPC BPA Instance C

  VPCBPAInstanceD:
    Type: AWS::EC2::Instance
    Properties:
      ImageId: !Ref InstanceAMI
      InstanceType: !Ref InstanceType
      KeyName: !Ref VPCBPAKeyPair
      NetworkInterfaces:
        - DeviceIndex: '0'
          GroupSet:
            - !Ref VPCBPAInstancesSecurityGroup
          SubnetId: !Ref VPCBPAPrivateSubnetC
          Ipv6AddressCount: 1
      Tags:
        - Key: Name
          Value: VPC BPA Instance D

  # Flow Logs IAM Role
  VPCBPAFlowLogRole:
    Type: AWS::IAM::Role
    Properties:
      AssumeRolePolicyDocument:
        Version: '2012-10-17'
        Statement:
          - Effect: Allow
            Principal:
              Service: vpc-flow-logs.amazonaws.com
            Action: 'sts:AssumeRole'
      Tags:
        - Key: Name
          Value: VPC BPA Flow Logs Role

  VPCBPAFlowLogPolicy:
    Type: AWS::IAM::Policy
    Properties:
      PolicyName: VPC-BPA-FlowLogsPolicy
      PolicyDocument:
        Version: '2012-10-17'
        Statement:
          - Effect: Allow
            Action:
              - 'logs:CreateLogGroup'
              - 'logs:CreateLogStream'
              - 'logs:PutLogEvents'
              - 'logs:DescribeLogGroups'
              - 'logs:DescribeLogStreams'
            Resource: '*'
      Roles:
        - !Ref VPCBPAFlowLogRole

  # Flow Logs
  VPCBPAFlowLog:
    Type: AWS::EC2::FlowLog
    Properties:
      ResourceId: !Ref VPCBPA
      ResourceType: VPC
      TrafficType: ALL
      LogDestinationType: cloud-watch-logs
      LogGroupName: /aws/vpc-flow-logs/VPC-BPA
      DeliverLogsPermissionArn: !GetAtt VPCBPAFlowLogRole.Arn
      LogFormat: '${version} ${account-id} ${interface-id} ${srcaddr} ${dstaddr} ${srcport} ${dstport} ${protocol} ${packets} ${bytes} ${start} ${end} ${action} ${log-status} ${vpc-id} ${subnet-id} ${instance-id} ${tcp-flags} ${type} ${pkt-srcaddr} ${pkt-dstaddr} ${region} ${az-id} ${sublocation-type} ${sublocation-id} ${pkt-src-aws-service} ${pkt-dst-aws-service} ${flow-direction} ${traffic-path} ${reject-reason}'
      Tags:
        - Key: Name
          Value: VPC BPA Flow Logs

  # EC2 Instance Connect Endpoint
  VPCBPAEC2InstanceConnectEndpoint:
    Type: AWS::EC2::InstanceConnectEndpoint
    Properties:
      SecurityGroupIds:
        - !Ref VPCBPAInstancesSecurityGroup
      SubnetId: !Ref VPCBPAPublicSubnetB

Outputs:
  VPCBPAVPCId:
    Description: A reference to the created VPC
    Value: !Ref VPCBPA
    Export:
      Name: vpc-id

  VPCBPAPublicSubnetAId:
    Description: The ID of the public subnet A
    Value: !Ref VPCBPAPublicSubnetA

  VPCBPAPublicSubnetAName:
    Description: The name of the public subnet A
    Value: VPC BPA Public Subnet A

  VPCBPAPublicSubnetBId:
    Description: The ID of the public subnet B
    Value: !Ref VPCBPAPublicSubnetB

  VPCBPAPublicSubnetBName:
    Description: The name of the public subnet B
    Value: VPC BPA Public Subnet B

  VPCBPAPrivateSubnetCId:
    Description: The ID of the private subnet C
    Value: !Ref VPCBPAPrivateSubnetC

  VPCBPAPrivateSubnetCName:
    Description: The name of the private subnet C
    Value: VPC BPA Private Subnet C

  VPCBPAInstanceAId:
    Description: The ID of instance A
    Value: !Ref VPCBPAInstanceA

  VPCBPAInstanceBId:
    Description: The ID of instance B
    Value: !Ref VPCBPAInstanceB

  VPCBPAInstanceCId:
    Description: The ID of instance C
    Value: !Ref VPCBPAInstanceC

  VPCBPAInstanceDId:
    Description: The ID of instance D
    Value: !Ref VPCBPAInstanceD

AWS Management Console

Ouvrez la console CloudFormation à l’adresse https://console.aws.amazon.com/cloudformation/.
Choisissez Créer une pile et téléchargez le fichier modèle .yaml.
Suivez les étapes pour lancer le modèle. Vous devrez saisir une ID d’image et un type d’instance (comme t2.micro). Vous devrez également autoriser CloudFormation à créer un rôle IAM pour vous dans le cadre de la création du journal de flux et de l’autorisation de connexion à CloudWatch.
Une fois que vous avez lancé la pile, affichez l’onglet Événements pour voir la progression et assurez-vous que la pile est complète avant de continuer.

AWS CLI

Exécutez la commande suivante pour créer la pile CloudFormation :


aws cloudformation create-stack --stack-name VPC-BPA-stack --template-body file://sampletemplate.yaml --capabilities CAPABILITY_IAM --region us-east-2

Sortie :


{
    "StackId": "arn:aws:cloudformation:us-east-2:470889052923:stack/VPC-BPA-stack/8a7a2cc0-8001-11ef-b196-06386a84b72f"
}

Affichez la progression et assurez-vous que la pile est complète avant de continuer :


aws cloudformation describe-stack-events --stack-name VPC-BPA-stack --region us-east-2

Afficher l’impact de la fonctionnalité VPC BPA à l’aide de l’analyseur d’accès réseau

Dans cette section, vous allez utiliser l’analyseur d’accès réseau pour afficher les ressources de votre compte qui utilisent la passerelle Internet. Utilisez cette analyse pour comprendre l’impact de l’activation de la fonctionnalité VPC BPA sur votre compte et du blocage du trafic.

Pour plus d’informations sur la disponibilité régionale de l’analyseur d’accès réseau et de l’analyseur d’accessibilité, consultez les sections Restrictions dans le Guide de l’analyseur d’accès réseau.

AWS Management Console

Ouvrez la console AWS Network Insights à l’adresse https://console.aws.amazon.com/networkinsights/.
Choisissez Analyseur d’accès réseau.
Choisissez Créer un périmètre Network Access.
Choisissez Évaluer l’impact de la fonctionnalité VPC Block Public Access, puis cliquez sur Suivant.
Le modèle est déjà configuré pour analyser le trafic à destination et en provenance des passerelles Internet de votre compte. Vous pouvez le consulter sous Source et Destination.
Choisissez Suivant.
Choisissez Créer un périmètre Network Access.
Choisissez le périmètre que vous venez de créer, puis sélectionnez Analyser.
Attendez que l’analyse se termine.
Affichez les résultats de l’analyse. Chaque ligne sous Résultats indique le chemin réseau qu’un paquet peut emprunter sur un réseau à destination ou en provenance d’une passerelle Internet de votre compte. Dans ce cas, si vous activez la fonctionnalité VPC BPA et qu’aucun des VPC et/ou des sous-réseaux figurant dans ces résultats n’est configuré comme une exclusion VPC BPA, le trafic vers ces VPC et sous-réseaux est restreint.
Analysez chaque résultat pour comprendre l’impact de la fonctionnalité VPC BPA sur les ressources de vos VPC.

L’analyse de l’impact est terminée.

AWS CLI

Créez un périmètre d’accès au réseau :


aws ec2 create-network-insights-access-scope --match-paths "Source={ResourceStatement={ResourceTypes=["AWS::EC2::InternetGateway"]}}" "Destination={ResourceStatement={ResourceTypes=["AWS::EC2::InternetGateway"]}}" --region us-east-2

Sortie :


{
  "NetworkInsightsAccessScope": {
    "NetworkInsightsAccessScopeId": "nis-04cad3c4b3a1d5e3e",
    "NetworkInsightsAccessScopeArn": "arn:aws:ec2:us-east-2:470889052923:network-insights-access-scope/nis-04cad3c4b3a1d5e3e",
    "CreatedDate": "2024-09-30T15:55:53.171000+00:00",
    "UpdatedDate": "2024-09-30T15:55:53.171000+00:00"
  },
  "NetworkInsightsAccessScopeContent": {
    "NetworkInsightsAccessScopeId": "nis-04cad3c4b3a1d5e3e",
    "MatchPaths": [
      {
        "Source": {
          "ResourceStatement": {
            "ResourceTypes": [
              "AWS::EC2::InternetGateway"
            ]
          }
        }
      },
      {
        "Destination": {
          "ResourceStatement": {
            "ResourceTypes": [
              "AWS::EC2::InternetGateway"
            ]
          }
        }
      }
    ]
  }
}

Lancez l’analyse du périmètre :


aws ec2 start-network-insights-access-scope-analysis --network-insights-access-scope-id nis-04cad3c4b3a1d5e3e --region us-east-2

Sortie :


{
  "NetworkInsightsAccessScopeAnalysis": {
    "NetworkInsightsAccessScopeAnalysisId": "nisa-0aa383a1938f94cd1",
    "NetworkInsightsAccessScopeAnalysisArn": "arn:aws:ec2:us-east-2:470889052923:network-insights-access-scope-analysis/nisa-0aa383a1938f94cd",
    "NetworkInsightsAccessScopeId": "nis-04cad3c4b3a1d5e3e",
    "Status": "running",
    "StartDate": "2024-09-30T15:56:59.109000+00:00",
    "AnalyzedEniCount": 0
  }
}

Obtenez les résultats de l’analyse :


aws ec2 get-network-insights-access-scope-analysis-findings --network-insights-access-scope-analysis-id nisa-0aa383a1938f94cd1 --region us-east-2 --max-items 1

Sortie :


{
  "AnalysisFindings": [
    {
      "NetworkInsightsAccessScopeAnalysisId": "nisa-0aa383a1938f94cd1",
      "NetworkInsightsAccessScopeId": "nis-04cad3c4b3a1d5e3e",
      "FindingId": "AnalysisFinding-1",
      "FindingComponents": [
        {
          "SequenceNumber": 1,
          "Component": {
            "Id": "igw-04a5344b4e30486f1",
            "Arn": "arn:aws:ec2:us-east-2:470889052923:internet-gateway/igw-04a5344b4e30486f1",
            "Name": "VPC BPA Internet Gateway"
          },
          "OutboundHeader": {
            "DestinationAddresses": [
              "10.0.1.85/32"
            ]
          },
          "InboundHeader": {
            "DestinationAddresses": [
              "10.0.1.85/32"
            ],
            "DestinationPortRanges": [
              {
                "From": 22,
                "To": 22
              }
            ],
            "Protocol": "6",
            "SourceAddresses": [
              "0.0.0.0/5",
              "100.0.0.0/10",
              "96.0.0.0/6"
            ],
            "SourcePortRanges": [
              {
                "From": 0,
                "To": 65535
              }
            ]
          },
          "Vpc": {
            "Id": "vpc-0762547ec48b6888d",
            "Arn": "arn:aws:ec2:us-east-2:470889052923:vpc/vpc-0762547ec48b6888d",
            "Name": "VPC BPA"
          }
        },
        {
          "SequenceNumber": 2,
          "AclRule": {
            "Cidr": "0.0.0.0/0",
            "Egress": false,
            "Protocol": "all",
            "RuleAction": "allow",
            "RuleNumber": 100
          },
          "Component": {
            "Id": "acl-06194fc3a4a03040b",
            "Arn": "arn:aws:ec2:us-east-2:470889052923:network-acl/acl-06194fc3a4a03040b"
          }
        },
        {
          "SequenceNumber": 3,
          "Component": {
            "Id": "sg-093dde06415d03924",
            "Arn": "arn:aws:ec2:us-east-2:470889052923:security-group/sg-093dde06415d03924",
            "Name": "VPC BPA Instances Security Group"
          },
          "SecurityGroupRule": {
            "Cidr": "0.0.0.0/0",
            "Direction": "ingress",
            "PortRange": {
              "From": 22,
              "To": 22
            },
            "Protocol": "tcp"
          }
        },
        {
          "SequenceNumber": 4,
          "AttachedTo": {
            "Id": "i-058db34f9a0997895",
            "Arn": "arn:aws:ec2:us-east-2:470889052923:instance/i-058db34f9a0997895",
            "Name": "VPC BPA Instance A"
          },
          "Component": {
            "Id": "eni-0fa23f2766f03b286",
            "Arn": "arn:aws:ec2:us-east-2:470889052923:network-interface/eni-0fa23f2766f03b286"
          },
          "InboundHeader": {
            "DestinationAddresses": [
              "10.0.1.85/32"
            ],
            "DestinationPortRanges": [
              {
                "From": 22,
                "To": 22
              }
            ],
            "Protocol": "6",
            "SourceAddresses": [
              "0.0.0.0/5",
              "100.0.0.0/10",
              "96.0.0.0/6"
            ],
            "SourcePortRanges": [
              {
                "From": 0,
                "To": 65535
              }
            ]
          },
          "Subnet": {
            "Id": "subnet-035d235a762eeed04",
            "Arn": "arn:aws:ec2:us-east-2:470889052923:subnet/subnet-035d235a762eeed04",
            "Name": "VPC BPA Public Subnet A"
          },
          "Vpc": {
            "Id": "vpc-0762547ec48b6888d",
            "Arn": "arn:aws:ec2:us-east-2:470889052923:vpc/vpc-0762547ec48b6888d",
            "Name": "VPC BPA"
          }
        }
      ]
    }
  ],
  "AnalysisStatus": "succeeded",
  "NetworkInsightsAccessScopeAnalysisId": "nisa-0aa383a1938f94cd1",
  "NextToken": "eyJOZXh0VG9rZW4iOiBudWxsLCAiYm90b190cnVuY2F0ZV9hbW91bnQiOiAxfQ=="
}

Les résultats indiquent le trafic à destination et en provenance des passerelles Internet dans tous les VPC de votre compte. Les résultats sont organisés sous forme de « findings ». « FindingId » : « AnalysisFinding-1 » indique qu’il s’agit du premier résultat de l’analyse. Notez qu’il existe plusieurs résultats et que chacun indique un flux de trafic affecté par l’activation de la fonctionnalité VPC BPA. Le premier résultat montre que le trafic a débuté sur une passerelle Internet (« SequenceNumber » : 1), a été transmis d’une une liste ACL réseau (« SequenceNumber » : 2) à un groupe de sécurité (« SequenceNumber » : 3) et s’est terminé sur une instance (« SequenceNumber » : 4).

Analysez les résultats pour comprendre l’impact de la fonctionnalité VPC BPA sur les ressources de vos VPC.

L’analyse de l’impact est terminée.

Scénario 1 : connexion à des instances sans que la fonctionnalité VPC BPA soit activée

Dans cette section, les instances EC2 des sous-réseaux publics A et B sont accessibles depuis Internet via la passerelle Internet, qui autorise le trafic entrant et sortant. Les instances C et D du sous-réseau privé peuvent envoyer le trafic sortant via la passerelle NAT ou la passerelle Internet de sortie uniquement, mais ne sont pas directement accessibles depuis Internet. Cette configuration permet d’accéder à certaines ressources via Internet tout en protégeant les autres ressources. Le but de cette configuration est de définir une base de référence et de vous assurer qu’avant d’activer la fonctionnalité VPC BPA, toutes les instances sont accessibles, en vous connectant à toutes les instances et en envoyant un ping à une adresse IP publique.

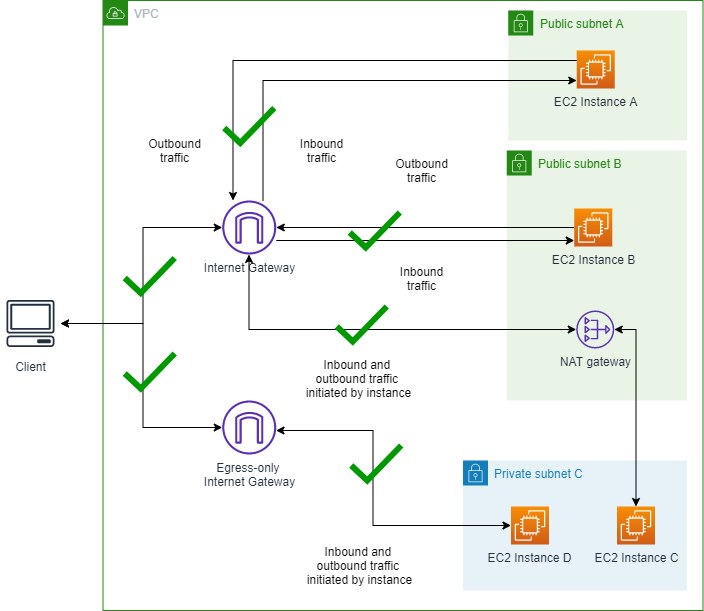

Schéma d’un VPC sans la fonctionnalité VPC BPA activée :

Schéma illustrant un VPC sans la fonctionnalité VPC BPA activée.

1.1 Se connecter à des instances

Terminez cette section pour vous connecter à vos instances lorsque la fonctionnalité VPC BPA est désactivée afin de pouvoir vous connecter sans problème. Dans cet exemple, toutes les instances créées avec CloudFormation portent des noms tels que « VPC BPA Instance A ».

AWS Management Console

Ouvrez la console Amazon EC2 à l’adresse https://console.aws.amazon.com/ec2/.
Ouvrez les détails de l’instance A.
Connectez-vous à l’instance A à l’aide de l’option EC2 Instance Connect > Se connecter à l’aide du point de terminaison EC2 Instance Connect.
Choisissez Se connecter. Une fois que vous avez réussi à vous connecter à l’instance, envoyez un ping à www.amazon.com pour vérifier que vous pouvez envoyer des demandes sortantes vers Internet.
Utilisez la même méthode que celle utilisée pour vous connecter à l’instance A pour vous connecter aux instances B, C et D. À partir de chaque instance, envoyez un ping à www.amazon.com pour vérifier que vous pouvez envoyer des demandes sortantes vers Internet.

AWS CLI

Envoyez un ping à l’instance A en utilisant l’adresse IPv4 publique pour vérifier le trafic entrant :
```
ping 18.225.8.244
```
Sortie :
```
Pinging 18.225.8.244 with 32 bytes of data:

Reply from 18.225.8.244: bytes=32 time=51ms TTL=110
Reply from 18.225.8.244: bytes=32 time=61ms TTL=110
```
Notez que le ping est réussi et que le trafic n’est pas bloqué.

Utilisez l’adresse IPv4 privée pour vous connecter et vérifier le trafic sortant :


aws ec2-instance-connect ssh --instance-id i-058db34f9a0997895 --region us-east-2 --connection-type eice

Sortie :


A newer release of "Amazon Linux" is available. Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #_   ~_  ####_        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~._.   _/
/ /
/m/'
Last login: Fri Sep 27 18:27:57 2024 from 3.16.146.5
[ec2-user@ip-10-0-1-85 ~]$ ping www.amazon.com
PING www-amazon-com.customer.fastly.net (18.65.233.187) 56(84) bytes of data.
64 bytes from 18.65.233.187 (18.65.233.187): icmp_seq=15 ttl=58 time=2.06 ms
64 bytes from 18.65.233.187 (18.65.233.187): icmp_seq=16 ttl=58 time=2.26 ms

Notez que le ping est réussi et que le trafic n’est pas bloqué.

Envoyez un ping à l’instance B en utilisant l’adresse IPv4 publique pour vérifier le trafic entrant :
```
ping 3.18.106.198
```
Sortie :
```
Pinging 3.18.106.198 with 32 bytes of data:
Reply from 3.18.106.198: bytes=32 time=83ms TTL=110
Reply from 3.18.106.198: bytes=32 time=54ms TTL=110
```
Notez que le ping est réussi et que le trafic n’est pas bloqué.

Utilisez l’adresse IPv4 privée pour vous connecter et vérifier le trafic sortant :


aws ec2-instance-connect ssh --instance-id  i-08552a0774b5c8f72 --region us-east-2 --connection-type eice

Sortie :


A newer release of "Amazon Linux" is available.
Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #   ~_  ####        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~..   _/
/ /
/m/'
Last login: Fri Sep 27 18:12:27 2024 from 3.16.146.5
[ec2-user@ip-10-0-2-98 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=1 ttl=249 time=1.55 ms
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=2 ttl=249 time=1.67 ms

Notez que le ping est réussi et que le trafic n’est pas bloqué.

Connectez-vous à l’instance C. Comme il n’existe aucune adresse IP publique à laquelle envoyer un ping, utilisez EC2 Instance Connect pour vous connecter, puis envoyez un ping à une adresse IP publique depuis l’instance pour vérifier le trafic sortant :


aws ec2-instance-connect ssh --instance-id i-04eca55f2a482b2c4 --region us-east-2 --connection-type eice

Sortie :


A newer release of "Amazon Linux" is available.
Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #   ~_  ####        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~..   _/
/ /
/m/'
Last login: Thu Sep 19 20:31:26 2024 from 10.0.2.86
[ec2-user@ip-10-0-3-180 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=1 ttl=248 time=1.75 ms
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=2 ttl=248 time=1.97 ms
64 bytes from server-3-160-24-26.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=3 ttl=248 time=1.08 ms

Notez que le ping est réussi et que le trafic n’est pas bloqué.

Connectez-vous à l’instance D. Comme il n’existe aucune adresse IP publique à laquelle envoyer un ping, utilisez EC2 Instance Connect pour vous connecter, puis envoyez un ping à une adresse IP publique depuis l’instance pour vérifier le trafic sortant :


aws ec2-instance-connect ssh --instance-id i-05f9e6a9cfac1dba0 --region us-east-2 --connection-type eice

Sortie :


The authenticity of host '10.0.3.59 can't be established.
ECDSA key fingerprint is SHA256:c4naBCqbC61/cExDyccEproNU+1HHSpMSzl2J6cOtIZA8g.
Are you sure you want to continue connecting (yes/no/[fingerprint])? yes
Warning: Permanently added '10.0.3.59' (ECDSA) to the list of known hosts.
A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #   ~_  ####        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~..   _/
_/ _/
_/m/'
[ec2-user@ip-10-0-3-59 ~]$ ping www.amazon.com
PING www.amazon.com(2600:9000:25f3:ee00:7:49a5:5fd4:b121 (2600:9000:25f3:ee00:7:49a5:5fd4:b121)) 56 data bytes
64 bytes from 2600:9000:25f3:ee00:7:49a5:5fd4:b121 (2600:9000:25f3:ee00:7:49a5:5fd4:b121): icmp_seq=1 ttl=58 time=1.19 ms
64 bytes from 2600:9000:25f3:ee00:7:49a5:5fd4:b121 (2600:9000:25f3:ee00:7:49a5:5fd4:b121): icmp_seq=2 ttl=58 time=1.38 ms

Notez que le ping est réussi et que le trafic n’est pas bloqué.

Scénario 2 : activation de la fonctionnalité VPC BPA en mode bidirectionnel

Dans cette section, vous allez activer la fonctionnalité VPC BPA et bloquer le trafic à destination et en provenance des passerelles Internet de votre compte.

Schéma illustrant le mode bidirectionnel VPC BPA activé :

Schéma illustrant le VPC avec le mode bidirectionnel VPC BPA activé.

2.1 Activation du mode bidirectionnel VPC BPA

Terminez cette section pour activer la fonctionnalité VPC BPA. Le mode bidirectionnel de la fonctionnalité VPC BPA bloque tout le trafic à destination et en provenance des passerelles Internet et des passerelles Internet de sortie uniquement dans cette région (à l’exception des VPC et des sous-réseaux exclus).

AWS Management Console

Ouvrez la console Amazon VPC à l'adresse https://console.aws.amazon.com/vpc/.
Dans le panneau de navigation de gauche, choisissez Paramètres.
Choisissez Modifier les paramètres d’accès public.
Choisissez Activer le blocage d’accès public et Bidirectionnel, puis sélectionnez Enregistrer les modifications.
Attendez que l’état passe à Activé. Cela peut prendre quelques minutes avant que les paramètres VPC BPA prennent effet et que l’état soit mis à jour.

La fonctionnalité VPC BPA est désormais activée.

AWS CLI

Utilisez la commande modify-vpc-block-public-access-options pour activer la fonctionnalité VPC BPA :
```
aws ec2 --region us-east-2 modify-vpc-block-public-access-options --internet-gateway-block-mode block-bidirectional
```
Cela peut prendre quelques minutes avant que les paramètres VPC BPA prennent effet et que l’état soit mis à jour.

Affichez l’état de la fonctionnalité VPC BPA :


aws ec2 --region us-east-2 describe-vpc-block-public-access-options

2.2 Se connecter à des instances

Terminez cette section pour vous connecter à vos instances.

AWS Management Console

Envoyez un ping à l’adresse IPv4 publique de l’instance A et de l’instance B comme vous l’avez fait dans le scénario 1. Notez que le trafic est bloqué.
Connectez-vous à l’instance A à l’aide de l’option EC2 Instance Connect > Se connecter à l’aide du point de terminaison EC2 Instance Connect comme vous l’avez fait dans le scénario 1. Assurez-vous d’utiliser l’option de point de terminaison.
Choisissez Se connecter. Une fois que vous avez réussi à vous connecter à l’instance, envoyez un ping à www.amazon.com. Notez que tout le trafic sortant est bloqué.
Utilisez la même méthode que celle utilisée pour vous connecter à l’instance A pour vous connecter aux instances B, C et D, puis testez les demandes sortantes vers Internet. Notez que tout le trafic sortant est bloqué.

AWS CLI

Envoyez un ping à l’instance A en utilisant l’adresse IPv4 publique pour vérifier le trafic entrant :
```
ping 18.225.8.244
```
Sortie :
```
Pinging 18.225.8.244 with 32 bytes of data:

Request timed out.
```
Notez que le ping échoue et que le trafic est bloqué.

Utilisez l’adresse IPv4 privée pour vous connecter et vérifier le trafic sortant :


aws ec2-instance-connect ssh --instance-id i-058db34f9a0997895 --region us-east-2 --connection-type eice

Sortie :


The authenticity of host '10.0.1.85' can't be established.
ECDSA key fingerprint is SHA256:3zo/gSss+HAZ+7eTyWlOB/Ke04IM+hadjsoLJeRTWBk.
Are you sure you want to continue connecting (yes/no/[fingerprint])? yes
Warning: Permanently added '10.0.1.85' (ECDSA) to the list of known hosts.
A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #_   ~_  ####_        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~._.   _/
/ /
/m/'
Last login: Fri Sep 27 14:16:53 2024 from 3.16.146.5
[ec2-user@ip-10-0-1-85 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Notez que le ping échoue et que le trafic est bloqué.

Envoyez un ping à l’instance B en utilisant l’adresse IPv4 publique pour vérifier le trafic entrant :
```
ping 3.18.106.198
```
Sortie :
```
Pinging 3.18.106.198 with 32 bytes of data:
Request timed out.
```
Notez que le ping échoue et que le trafic est bloqué.

Utilisez l’adresse IPv4 privée pour vous connecter et vérifier le trafic sortant :


aws ec2-instance-connect ssh --instance-id  i-08552a0774b5c8f72 --region us-east-2 --connection-type eice

Sortie :


The authenticity of host '10.0.2.98' can't be established.
ECDSA key fingerprint is SHA256:0IjXKKyVlDthcCfI0IPIJMUiItAOLYKRNLGTYURnFXo.
Are you sure you want to continue connecting (yes/no/[fingerprint])? yes
Warning: Permanently added '10.0.2.98' (ECDSA) to the list of known hosts.
A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #   ~_  ####        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~..   _/
/ /
/m/'
Last login: Fri Sep 27 14:18:16 2024 from 3.16.146.5
[ec2-user@ip-10-0-2-98 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Notez que le ping échoue et que le trafic est bloqué.


aws ec2-instance-connect ssh --instance-id i-04eca55f2a482b2c4 --region us-east-2 --connection-type eice

Sortie :


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #   ~_  ####        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~..   _/
/ /
/m/'
Last login: Tue Sep 24 15:17:56 2024 from 10.0.2.86
[ec2-user@ip-10-0-3-180 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Notez que le ping échoue et que le trafic est bloqué.


aws ec2-instance-connect ssh --instance-id i-05f9e6a9cfac1dba0 --region us-east-2 --connection-type eice

Sortie :


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #   ~_  ####        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~..   _/
_/ _/
_/m/'
Last login: Fri Sep 27 16:42:01 2024 from 3.16.146.5
[ec2-user@ip-10-0-3-59 ~]$ ping www.amazon.com
PING www.amazon.com(2600:9000:25f3:8200:7:49a5:5fd4:b121 (2600:9000:25f3:8200:7:49a5:5fd4:b121)) 56 data bytes

Notez que le ping échoue et que le trafic est bloqué.

2.3 Facultatif : vérifier que la connectivité est bloquée à l’aide de l’analyseur d’accessibilité

L’analyseur d’accessibilité VPC peut être utilisé pour comprendre si certains chemins d’accès réseau sont accessibles en fonction de la configuration de votre réseau, y compris les paramètres VPC BPA. Dans cet exemple, vous analyserez le même chemin réseau que celui qui a été tenté précédemment pour confirmer que la fonctionnalité VPC BPA est à l’origine de l’échec de la connectivité.

AWS Management Console

Accédez à la console Network Insights à l’adresse https://console.aws.amazon.com/networkinsights/home#ReachabilityAnalyzer.
Cliquez sur Créer et analyser le chemin.
Dans Type de source, choisissez Passerelles Internet et sélectionnez la passerelle Internet étiquetée Passerelle Internet VPC BPA dans le menu déroulant Source.
Dans Type de destination, choisissez Instances et sélectionnez l’instance étiquetée Instance A VPC BPA dans le menu déroulant Destination.
Cliquez sur Créer et analyser le chemin.
Attendez que l’analyse se termine. Cela peut prendre quelques minutes.
Une fois l’analyse terminée, vous devriez voir que l’État d’accessibilité est défini sur Non joignable et que les Détails du chemin indiquent que VPC_BLOCK_PUBLIC_ACCESS_ENABLED en est la cause.

AWS CLI

Créez un chemin réseau à l’aide de l’ID de la passerelle Internet étiquetée Passerelle Internet VPC BPA et de l’ID de l’instance étiquetée Instance A VPC BPA :
```
aws ec2 --region us-east-2 create-network-insights-path --source igw-id --destination instance-id --protocol TCP
```

Lancez une analyse sur le chemin réseau :


aws ec2 --region us-east-2 start-network-insights-analysis --network-insights-path-id nip-id

Récupérez les résultats de l’analyse :


aws ec2 --region us-east-2 describe-network-insights-analyses --network-insights-analysis-ids nia-id

Vérifiez que VPC_BLOCK_PUBLIC_ACCESS_ENABLED est le ExplanationCode du manque d’accessibilité.

Notez que vous pouvez également utiliser la section Surveillance de l’impact de la fonctionnalité VPC BPA à l’aide des journaux de flux.

Scénario 3 : modification du mode VPC BPA en mode d’entrée uniquement

Dans cette section, vous allez modifier la direction du trafic VPC BPA et n’autoriser que le trafic qui utilise une passerelle NAT ou une passerelle Internet de sortie uniquement. Les instances EC2 A et B des sous-réseaux publics seront injoignables depuis Internet du fait que la fonctionnalité BPA bloque le trafic entrant via la passerelle Internet. Les instances C et D du sous-réseau privé pourront toujours envoyer le trafic sortant via la passerelle NAT ou la passerelle Internet de sortie uniquement et pourront donc toujours accéder à Internet.

Schéma du mode VPC BPA d’entrée uniquement activé :

Schéma illustrant le VPC avec le mode VPC BPA d’entrée uniquement activé.

3.1 Changer le mode VPC BPA en mode d’entrée uniquement

Terminez cette section pour changer de mode.

AWS Management Console

Ouvrez la console Amazon VPC à l'adresse https://console.aws.amazon.com/vpc/.
Dans le panneau de navigation de gauche, choisissez Paramètres.
Dans l’onglet Bloquer l’accès public, sélectionnez Modifier les paramètres d’accès public.
Modifiez les paramètres d’accès public dans la console VPC et réglez la direction sur Entrée uniquement.
Enregistrez les modifications et attendez que l’état soit mis à jour. Cela peut prendre quelques minutes avant que les paramètres VPC BPA prennent effet et que l’état soit mis à jour.

AWS CLI

Modifiez le mode VPC BPA :
```
aws ec2 --region us-east-2 modify-vpc-block-public-access-options --internet-gateway-block-mode block-ingress
```
Cela peut prendre quelques minutes avant que les paramètres VPC BPA prennent effet et que l’état soit mis à jour.

Affichez l’état de la fonctionnalité VPC BPA :


aws ec2 --region us-east-2 describe-vpc-block-public-access-options

3.2 Se connecter à des instances

Terminez cette section pour vous connecter aux instances.

AWS Management Console

Envoyez un ping à l’adresse IPv4 publique de l’instance A et de l’instance B comme vous l’avez fait dans le scénario 1. Notez que le trafic est bloqué.
Connectez-vous aux instances A et B à l’aide d’EC2 Instance Connect comme vous l’avez fait dans le scénario 1 et envoyez un ping à www.amazon.com à partir de ces instances. Notez que vous ne pouvez pas envoyer de ping à un site public sur Internet à partir de l’instance A ou B et que le trafic est bloqué.
Connectez-vous aux instances C et D à l’aide d’EC2 Instance Connect comme vous l’avez fait dans le scénario 1 et envoyez un ping à www.amazon.com à partir de ces instances. Notez que vous pouvez envoyer un ping à un site public sur Internet à partir de l’instance C ou D et que le trafic est autorisé.

AWS CLI

Envoyez un ping à l’instance A en utilisant l’adresse IPv4 publique pour vérifier le trafic entrant :
```
ping 18.225.8.244
```
Sortie :
```
Pinging 18.225.8.244 with 32 bytes of data:

Request timed out.
```
Notez que le ping échoue et que le trafic est bloqué.

Utilisez l’adresse IPv4 privée pour vous connecter et vérifier le trafic sortant :


aws ec2-instance-connect ssh --instance-id i-058db34f9a0997895 --region us-east-2 --connection-type eice

Sortie :


The authenticity of host '10.0.1.85' can't be established.
ECDSA key fingerprint is SHA256:3zo/gSss+HAZ+7eTyWlOB/Ke04IM+hadjsoLJeRTWBk.
Are you sure you want to continue connecting (yes/no/[fingerprint])? yes
Warning: Permanently added '10.0.1.85' (ECDSA) to the list of known hosts.
A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #_   ~_  ####_        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~._.   _/
/ /
/m/'
Last login: Fri Sep 27 14:16:53 2024 from 3.16.146.5
[ec2-user@ip-10-0-1-85 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Notez que le ping échoue et que le trafic est bloqué.

Envoyez un ping à l’instance B en utilisant l’adresse IPv4 publique pour vérifier le trafic entrant :
```
ping 3.18.106.198
```
Sortie :
```
Pinging 3.18.106.198 with 32 bytes of data:
Request timed out.
```
Notez que le ping échoue et que le trafic est bloqué.

Utilisez l’adresse IPv4 privée pour vous connecter et vérifier le trafic sortant :


aws ec2-instance-connect ssh --instance-id i-08552a0774b5c8f72 --region us-east-2 --connection-type eice

Sortie :


The authenticity of host '10.0.2.98 ' can't be established.
ECDSA key fingerprint is SHA256:0IjXKKyVlDthcCfI0IPIJMUiItAOLYKRNLGTYURnFXo.
Are you sure you want to continue connecting (yes/no/[fingerprint])? yes
Warning: Permanently added '10.0.2.98' (ECDSA) to the list of known hosts.
A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #   ~_  ####        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~..   _/
_/ /
/m/'
Last login: Fri Sep 27 14:18:16 2024 from 3.16.146.5
[ec2-user@ip-10-0-2-98 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Notez que le ping échoue et que le trafic est bloqué.


aws ec2-instance-connect ssh --instance-id i-04eca55f2a482b2c4 --region us-east-2 --connection-type eice

Sortie :


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Tue Sep 24 15:28:09 2024 from 10.0.2.86
[ec2-user@ip-10-0-3-180 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=1 ttl=248 time=1.84 ms
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=2 ttl=248 time=1.40 ms

Notez que le ping est réussi et que le trafic n’est pas bloqué.


aws ec2-instance-connect ssh --instance-id i-05f9e6a9cfac1dba0 --region us-east-2 --connection-type eice

Sortie :


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 16:48:38 2024 from 3.16.146.5
[ec2-user@ip-10-0-3-59 ~]$ ping www.amazon.com
PING www.amazon.com(2600:9000:25f3:5800:7:49a5:5fd4:b121 (2600:9000:25f3:5800:7:49a5:5fd4:b121)) 56 data bytes
64 bytes from 2600:9000:25f3:5800:7:49a5:5fd4:b121 (2600:9000:25f3:5800:7:49a5:5fd4:b121): icmp_seq=14 ttl=58 time=1.47 ms
64 bytes from 2600:9000:25f3:5800:7:49a5:5fd4:b121 (2600:9000:25f3:5800:7:49a5:5fd4:b121): icmp_seq=16 ttl=58 time=1.59 ms

Notez que le ping est réussi et que le trafic n’est pas bloqué.

Scénario 4 : créer une exclusion

Dans cette section, vous allez créer une exclusion. La fonctionnalité VPC BPA bloquera alors uniquement le trafic sur les sous-réseaux sans exclusion. Une exclusion VPC BPA est un mode qui peut être appliqué à un seul VPC ou sous-réseau pour l’exempter du mode VPC BPA du compte et autoriser un accès bidirectionnel ou de sortie uniquement. Vous pouvez créer des exclusions VPC BPA pour les VPC et les sous-réseaux même lorsque la fonctionnalité VPC BPA n’est pas activée sur le compte afin de garantir la non-perturbation du trafic des exclusions lorsque la fonctionnalité VPC BPA est activée.

Dans cet exemple, nous allons créer une exclusion pour le sous-réseau A afin de montrer comment le trafic vers les exclusions est impacté par la fonctionnalité VPC BPA.

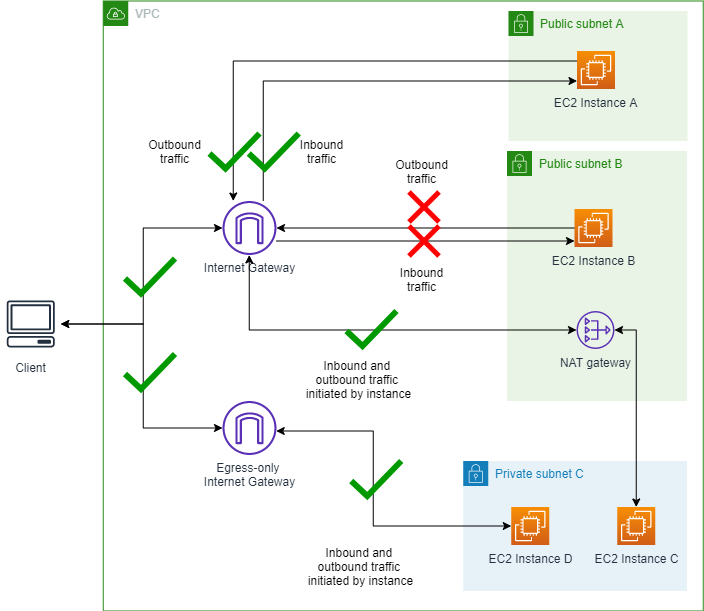

Schéma du mode VPC BPA d’entrée uniquement activé et de l’exclusion du sous-réseau A avec mode bidirectionnel activé :

Schéma illustrant un VPC avec la fonctionnalité VPC BPA en mode d’entrée uniquement, avec une exclusion.

4.1 Créer une exclusion pour le sous-réseau A

Terminez cette section pour créer une exclusion. Une exclusion VPC BPA est un mode qui peut être appliqué à un seul VPC ou sous-réseau pour l’exempter du mode VPC BPA du compte et autoriser un accès bidirectionnel ou de sortie uniquement. Vous pouvez créer des exclusions VPC BPA pour les VPC et les sous-réseaux même lorsque la fonctionnalité VPC BPA n’est pas activée sur le compte afin de garantir la non-perturbation du trafic des exclusions lorsque la fonctionnalité VPC BPA est activée.

AWS Management Console

Ouvrez la console Amazon VPC à l'adresse https://console.aws.amazon.com/vpc/.
Dans le panneau de navigation de gauche, choisissez Paramètres.
Dans l’onglet Bloquer l’accès public, sous Exclusions, choisissez Créer des exclusions.
Choisissez Sous-réseau public A du VPC BPA, assurez-vous de sélectionnez l’option Bidirectionnel, puis choisissez Créer des exclusions.
Attendez que l’état d’exclusion passe à Actif. Vous devrez peut-être actualiser le tableau des exclusions pour voir la modification.

L’exclusion est créée.

AWS CLI

Modifiez le sens d’autorisation de l’exclusion :


aws ec2 --region us-east-2 create-vpc-block-public-access-exclusion --subnet-id subnet-id --internet-gateway-exclusion-mode allow-bidirectional

La mise à jour de l’état d’exclusion peut prendre un certain temps. Pour afficher l’état de l’exclusion :
```
aws ec2 --region us-east-2 describe-vpc-block-public-access-exclusions --exclusion-ids exclusion-id
```

4.2 Se connecter à des instances

Terminez cette section pour vous connecter aux instances.

AWS Management Console

Envoyez un ping à l’adresse IPv4 publique de l’instance A. Notez que le trafic est autorisé.
Envoyez un ping à l’adresse IPv4 publique de l’instance B. Notez que le trafic est bloqué.
Connectez-vous à l’instance A à l’aide d’EC2 Instance Connect comme vous l’avez fait dans le scénario 1 et envoyez un ping à www.amazon.com. Notez que vous pouvez envoyer un ping à un site public sur Internet à partir de l’instance A. Le trafic est autorisé.
Connectez-vous à l’instances B à l’aide d’EC2 Instance Connect comme vous l’avez fait dans le scénario 1 et envoyez un ping à www.amazon.com à partir de cette instance. Notez que vous ne pouvez pas envoyer de ping à un site public sur Internet à partir de l’instance B. Le trafic est bloqué.
Connectez-vous aux instances C et D à l’aide d’EC2 Instance Connect comme vous l’avez fait dans le scénario 1 et envoyez un ping à www.amazon.com à partir de ces instances. Notez que vous pouvez envoyer un ping à un site public sur Internet à partir des instances C ou D. Le trafic est autorisé.

AWS CLI

Envoyez un ping à l’instance A en utilisant l’adresse IPv4 publique pour vérifier le trafic entrant :
```
ping 18.225.8.244
```
Sortie :
```
Pinging 18.225.8.244 with 32 bytes of data:

Reply from 18.225.8.244: bytes=32 time=51ms TTL=110
Reply from 18.225.8.244: bytes=32 time=61ms TTL=110
```
Notez que le ping est réussi et que le trafic n’est pas bloqué.

Utilisez l’adresse IPv4 privée pour vous connecter et vérifier le trafic sortant :


aws ec2-instance-connect ssh --instance-id i-058db34f9a0997895 --region us-east-2 --connection-type eice

Sortie :


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #_   ~_  ####_        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~._.   _/
/ /
/m/'
Last login: Fri Sep 27 17:58:12 2024 from 3.16.146.5
[ec2-user@ip-10-0-1-85 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=1 ttl=249 time=1.03 ms
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=2 ttl=249 time=1.72 ms

Notez que le ping est réussi et que le trafic n’est pas bloqué.

Envoyez un ping à l’instance B en utilisant l’adresse IPv4 publique pour vérifier le trafic entrant :
```
ping 3.18.106.198
```
Sortie :
```
Pinging 3.18.106.198 with 32 bytes of data:
Request timed out.
```
Notez que le ping échoue et que le trafic est bloqué.

Utilisez l’adresse IPv4 privée pour vous connecter et vérifier le trafic sortant :


aws ec2-instance-connect ssh --instance-id i-08552a0774b5c8f72 --region us-east-2 --connection-type eice

Sortie :


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #   ~_  ####        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~..   _/
_/ /
/m/'
Last login: Fri Sep 27 18:12:03 2024 from 3.16.146.5
[ec2-user@ip-10-0-2-98 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Notez que le ping échoue et que le trafic est bloqué.


aws ec2-instance-connect ssh --instance-id i-04eca55f2a482b2c4 --region us-east-2 --connection-type eice

Sortie


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #   ~_  ####        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~..   _/
_/ /
/m/'
Last login: Tue Sep 24 15:28:09 2024 from 10.0.2.86
[ec2-user@ip-10-0-3-180 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=1 ttl=248 time=1.84 ms
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=2 ttl=248 time=1.40 ms

Notez que le ping est réussi et que le trafic n’est pas bloqué.


aws ec2-instance-connect ssh --instance-id i-05f9e6a9cfac1dba0 --region us-east-2 --connection-type eice

Sortie


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 18:00:52 2024 from 3.16.146.5
[ec2-user@ip-10-0-3-59 ~]$ ping www.amazon.com
PING www.amazon.com(g2600-141f-4000-059a-0000-0000-0000-3bd4.deploy.static.akamaitechnologies.com (2600:141f:4000:59a::3bd4)) 56 data bytes
64 bytes from g2600-141f-4000-059a-0000-0000-0000-3bd4.deploy.static.akamaitechnologies.com (2600:141f:4000:59a::3bd4): icmp_seq=1 ttl=48 time=15.9 ms
64 bytes from g2600-141f-4000-059a-0000-0000-0000-3bd4.deploy.static.akamaitechnologies.com (2600:141f:4000:59a::3bd4): icmp_seq=2 ttl=48 time=15.8 ms

Notez que le ping est réussi et que le trafic n’est pas bloqué.

4.3 Facultatif : vérifier la connectivité l’aide de l’analyseur d’accessibilité

En utilisant le même chemin réseau que celui créé dans l’analyseur d’accessibilité dans le scénario 2, vous pouvez désormais exécuter une nouvelle analyse et confirmer que le chemin est accessible maintenant qu’une exclusion a été créée pour le sous-réseau public A.

Pour plus d’informations sur la disponibilité régionale de l’analyseur d’accessibilité, consultez Considérations dans le Guide de l’analyseur d’accessibilité.

Scénario 5 : modifier le mode d’exclusion

Dans cette section, vous allez modifier la direction du trafic autorisé lors de l’exclusion pour voir son impact sur la fonctionnalité VPC BPA.

Note

Dans ce scénario, vous allez modifier le mode d’exclusion en mode de sortie uniquement. Notez que dans ce cas, l’exclusion de sortie uniquement sur le sous-réseau A n’autorise pas le trafic sortant, ce qui est contraire à la logique, du fait qu’on pourrait s’attendre à ce qu’elle autorise le trafic sortant. Néanmoins, la fonctionnalité BPA au niveau du compte étant en mode d’entrée uniquement, les exclusions de sortie uniquement sont ignorées, et le routage du sous-réseau A vers une passerelle Internet est restreint par la fonctionnalité VPC BPA, bloquant ainsi le trafic sortant. Pour activer le trafic sortant sur le sous-réseau A, il faudrait basculer la fonctionnalité VPC BPA en mode bidirectionnel.

Schéma du mode VPC BPA d’entrée uniquement activé et de l’exclusion du sous-réseau A avec mode de sortie uniquement activé :

Schéma illustrant un VPC avec la fonctionnalité VPC BPA en mode d’entrée uniquement, autorisant le trafic sortant via une passerelle NAT.

5.1 Modifier l’exclusion pour autoriser la direction vers la sortie uniquement

Terminez cette section pour modifier le sens de l’autorisation d’exclusion.

5.2 Se connecter à des instances

Terminez cette section pour vous connecter aux instances.

AWS Management Console

Envoyez un ping à l’adresse IPv4 publique des instances A et B. Notez que le trafic est bloqué.
Connectez-vous aux instances A et B à l’aide d’EC2 Instance Connect comme vous l’avez fait dans le scénario 1 et envoyez un ping à www.amazon.com. Notez que vous ne pouvez pas envoyer de ping à un site public sur Internet à partir des instances A ou B. Le trafic est bloqué.
Connectez-vous aux instances C et D à l’aide d’EC2 Instance Connect comme vous l’avez fait dans le scénario 1 et envoyez un ping à www.amazon.com à partir de ces instances. Notez que vous pouvez envoyer un ping à un site public sur Internet à partir des instances C ou D. Le trafic est autorisé.

AWS CLI

Envoyez un ping à l’instance A en utilisant l’adresse IPv4 publique pour vérifier le trafic entrant :
```
ping 18.225.8.244
```
Sortie :
```
Pinging 18.225.8.244 with 32 bytes of data:
Request timed out.
```
Notez que le ping échoue et que le trafic est bloqué.

Utilisez l’adresse IPv4 privée pour vous connecter et vérifier le trafic sortant :


aws ec2-instance-connect ssh --instance-id i-058db34f9a0997895 --region us-east-2 --connection-type eice

Sortie :


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 18:09:55 2024 from 3.16.146.5
[ec2-user@ip-10-0-1-85 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Notez que le ping échoue et que le trafic est bloqué.

Envoyez un ping à l’instance B en utilisant l’adresse IPv4 publique pour vérifier le trafic entrant :
```
ping 3.18.106.198
```
Sortie :
```
Pinging 3.18.106.198 with 32 bytes of data:
Request timed out.
```
Notez que le ping échoue et que le trafic est bloqué.

Utilisez l’adresse IPv4 privée pour vous connecter et vérifier le trafic sortant :


aws ec2-instance-connect ssh --instance-id i-058db34f9a0997895 --region us-east-2 --connection-type eice

Sortie :


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 18:09:55 2024 from 3.16.146.5
[ec2-user@ip-10-0-1-85 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Notez que le ping échoue et que le trafic est bloqué.


aws ec2-instance-connect ssh --instance-id i-04eca55f2a482b2c4 --region us-east-2 --connection-type eice

Sortie :


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 18:00:31 2024 from 3.16.146.5
[ec2-user@ip-10-0-3-180 ~]$ ping www.amazon.com
PING www.amazon.com(2600:9000:25f3:a600:7:49a5:5fd4:b121 (2600:9000:25f3:a600:7:49a5:5fd4:b121)) 56 data bytes
64 bytes from 2600:9000:25f3:a600:7:49a5:5fd4:b121 (2600:9000:25f3:a600:7:49a5:5fd4:b121): icmp_seq=1 ttl=58 time=1.51 ms
64 bytes from 2600:9000:25f3:a600:7:49a5:5fd4:b121 (2600:9000:25f3:a600:7:49a5:5fd4:b121): icmp_seq=2 ttl=58 time=1.49 ms

Notez que le ping est réussi et que le trafic n’est pas bloqué.


aws ec2-instance-connect ssh --instance-id i-05f9e6a9cfac1dba0 --region us-east-2 --connection-type eice

Sortie :


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 18:13:55 2024 from 3.16.146.5
[ec2-user@ip-10-0-3-59 ~]$ ping www.amazon.com
PING www.amazon.com(2606:2cc0::374 (2606:2cc0::374)) 56 data bytes
64 bytes from 2606:2cc0::374 (2606:2cc0::374): icmp_seq=1 ttl=58 time=1.21 ms
64 bytes from 2606:2cc0::374 (2606:2cc0::374): icmp_seq=2 ttl=58 time=1.51 ms

Notez que le ping est réussi et que le trafic n’est pas bloqué.

Scénario 6 : modification du mode de la fonctionnalité VPC BPA

Dans cette section, vous allez modifier la direction du blocage de la fonctionnalité VPC BPA pour voir son impact sur le trafic. Dans ce scénario, le VPC BPA activé en mode bidirectionnel bloque tout le trafic, comme dans le scénario 1. À moins qu’une exclusion ait accès à une passerelle NAT ou à une passerelle Internet de sortie uniquement, le trafic est bloqué.

Schéma du mode VPC BPA bidirectionnel activé et de l’exclusion du sous-réseau A avec mode de sortie uniquement activé :

6.1 Modifier le VPC BPA en mode bidirectionnel

Terminez cette section pour modifier le mode de la fonctionnalité VPC BPA.

AWS Management Console

Ouvrez la console Amazon VPC à l'adresse https://console.aws.amazon.com/vpc/.
Dans le panneau de navigation de gauche, choisissez Paramètres.
Choisissez Modifier les paramètres d’accès public.
Changez le sens du blocage en Bidirectionnel, puis choisissez Enregistrer les modifications.
Attendez que l’état passe à Activé. Cela peut prendre quelques minutes avant que les paramètres VPC BPA prennent effet et que l’état soit mis à jour.

AWS CLI

Modifiez le sens de blocage de la fonctionnalité VPC BPA :
```
aws ec2 --region us-east-2 modify-vpc-block-public-access-options --internet-gateway-block-mode block-bidirectional
```
Cela peut prendre quelques minutes avant que les paramètres VPC BPA prennent effet et que l’état soit mis à jour.

Affichez l’état de la fonctionnalité VPC BPA :


aws ec2 --region us-east-2 describe-vpc-block-public-access-options

6.2 Se connecter à des instances

Terminez cette section pour vous connecter aux instances.

AWS Management Console

Envoyez un ping à l’adresse IPv4 publique des instances A et B. Notez que le trafic est bloqué.
Connectez-vous aux instances A et B à l’aide d’EC2 Instance Connect comme vous l’avez fait dans le scénario 1 et envoyez un ping à www.amazon.com. Notez que vous ne pouvez pas envoyer de ping à un site public sur Internet à partir des instances A ou B. Le trafic est bloqué.
Connectez-vous aux instances C et D à l’aide d’EC2 Instance Connect comme vous l’avez fait dans le scénario 1 et envoyez un ping à www.amazon.com à partir de ces instances. Notez que vous ne pouvez pas envoyer de ping à un site public sur Internet à partir des instances C ou D. Le trafic est bloqué.

AWS CLI

Envoyez un ping à l’instance A en utilisant l’adresse IPv4 publique pour vérifier le trafic entrant :
```
ping 18.225.8.244
```
Sortie :
```
Pinging 18.225.8.244 with 32 bytes of data:
Request timed out.
```
Notez que le ping échoue et que le trafic est bloqué.

Utilisez l’adresse IPv4 privée pour vous connecter et vérifier le trafic sortant :


aws ec2-instance-connect ssh --instance-id i-058db34f9a0997895 --region us-east-2 --connection-type eice

Sortie :


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 18:17:44 2024 from 3.16.146.5
[ec2-user@ip-10-0-1-85 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Notez que le ping échoue et que le trafic est bloqué.

Envoyez un ping à l’instance A en utilisant l’adresse IPv4 publique pour vérifier le trafic entrant :
```
ping 3.18.106.198
```
Sortie :
```
Pinging 3.18.106.198 with 32 bytes of data:
Request timed out.
```
Notez que le ping échoue et que le trafic est bloqué.

Utilisez l’adresse IPv4 privée pour vous connecter et vérifier le trafic sortant :


aws ec2-instance-connect ssh --instance-id i-058db34f9a0997895 --region us-east-2 --connection-type eice

Sortie :


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 18:09:55 2024 from 3.16.146.5
[ec2-user@ip-10-0-1-85 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Notez que le ping échoue et que le trafic est bloqué.


aws ec2-instance-connect ssh --instance-id i-04eca55f2a482b2c4 --region us-east-2 --connection-type eice

Sortie :


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 18:19:45 2024 from 3.16.146.5
[ec2-user@ip-10-0-3-180 ~]$ ping www.amazon.com
PING www.amazon.com(2600:9000:25f3:6200:7:49a5:5fd4:b121 (2600:9000:25f3:6200:7:49a5:5fd4:b121)) 56 data bytes

Notez que le ping échoue et que le trafic est bloqué.


aws ec2-instance-connect ssh --instance-id i-05f9e6a9cfac1dba0 --region us-east-2 --connection-type eice

Sortie :


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 18:20:58 2024 from 3.16.146.5
[ec2-user@ip-10-0-3-59 ~]$ ping www.amazon.com
PING www.amazon.com(2600:9000:25f3:b400:7:49a5:5fd4:b121 (2600:9000:25f3:b400:7:49a5:5fd4:b121)) 56 data bytes

Notez que le ping échoue et que le trafic est bloqué.

Nettoyage

Dans cette section, vous allez supprimer toutes les ressources que vous avez créées pour cet exemple avancé. Il est important de nettoyer les ressources afin d’éviter des frais supplémentaires pour les ressources créées sur votre compte.

Supprimer les ressources CloudFormation

Terminez cette section pour supprimer les ressources que vous avez créées à l’aide du modèle CloudFormation.

Suivi de la suppression des exclusions à l’aide de CloudTrail

Terminez cette section pour suivre la suppression des exclusions à l’aide de AWS CloudTrail. Les entrées CloudTrail apparaissent lorsque vous supprimez une exclusion.

L’exemple avancé est terminé.

Avertissement JavaScript est désactivé ou n'est pas disponible dans votre navigateur.

Pour que vous puissiez utiliser la documentation AWS, Javascript doit être activé. Vous trouverez des instructions sur les pages d'aide de votre navigateur.

Conventions de rédaction

Évaluation de l’impact de la fonctionnalité VPC BPA et surveillance de la fonctionnalité VPC BPA

Bonnes pratiques
