Publier les mises à jour de la valeur des propriétés sur Amazon DynamoDB

Pour activer les notifications de mise à jour de valeur des propriétés de ressources

1. Connectez-vous à la console AWS IoT SiteWise.

2. Passez en revue les AWS IoT SiteWise points de terminaison et les quotas pris en charge et changez de AWS région, si nécessaire. AWS IoT SiteWise Basculez vers la région dans laquelle vous exécutez la AWS IoT SiteWise démo.

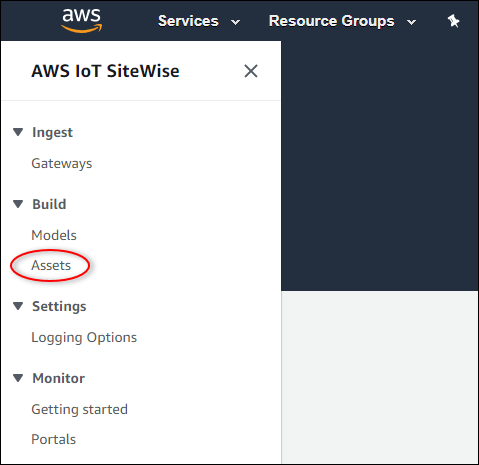

3. Dans le panneau de navigation de gauche, choisissez Assets (Ressources).

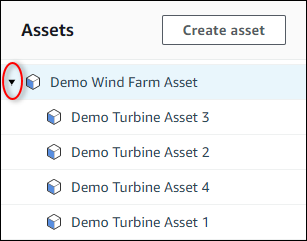

4. Sélectionnez la flèche en regard de Demo Wind Farm Asset pour développer la hiérarchie de la ressource du parc éolien.

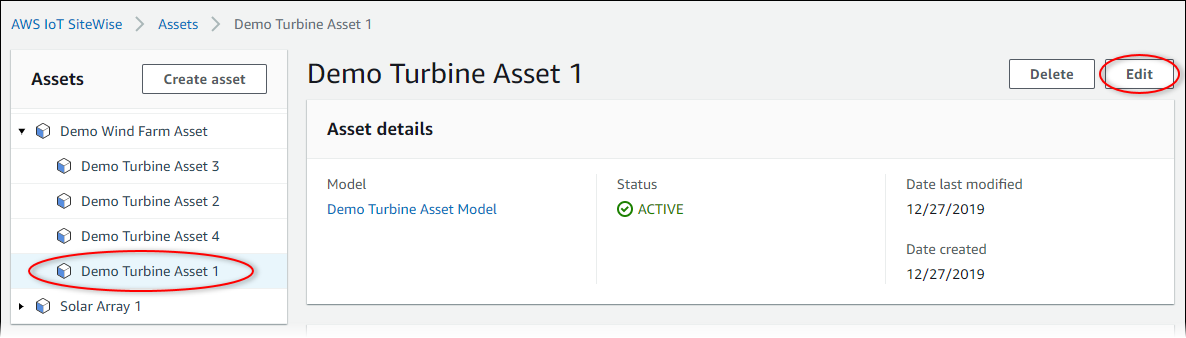

5. Choisissez une éolienne de démonstration et choisissez Edit (Modifier).

6. Choisissez Measurements (Mesures).

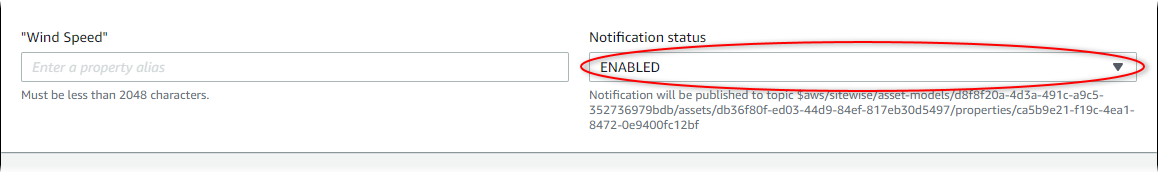

7. Mettez à jour le statut de notification MQTT de la Wind Speedpropriété sur ACTIVE.

8. En bas de la page, sélectionnez Save (Enregistrer).

9. Répétez les étapes 5 à 7 pour chaque ressource d'éolienne de démonstration.

10. Choisissez une turbine de démonstration (par exemple, Demo Turbine Asset 1).

11. Choisissez Measurements (Mesures).

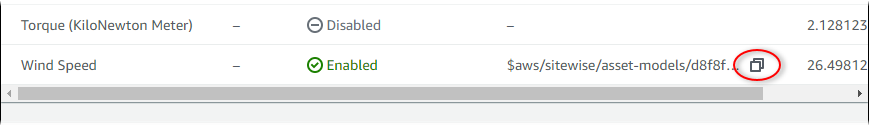

12. Choisissez l'icône de copie en regard de la propriété Wind Speed pour copier la rubrique de notification dans votre presse-papiers. Enregistrez la rubrique de notification qui sera utilisée ultérieurement dans ce didacticiel. Vous avez seulement besoin d'enregistrer la rubrique de notification d'une éolienne.

    La rubrique de notification doit ressembler à l'exemple suivant.

    $aws/sitewise/asset-models/a1b2c3d4-5678-90ab-cdef-11111EXAMPLE/assets/a1b2c3d4-5678-90ab-cdef-22222EXAMPLE/properties/a1b2c3d4-5678-90ab-cdef-33333EXAMPLE

Pour créer une règle avec une action DynamoDB

1. Accédez à la console AWS IoT.

2. Dans le volet de navigation de gauche, choisissez Routage des messages, puis sélectionnez Règles.

3. Choisissez Créer une règle.

4. Sous Spécifier les propriétés de la règle, entrez le nom et la description de la règle.

5. Recherchez la rubrique de notification que vous avez enregistrée précédemment dans ce didacticiel.

   $aws/sitewise/asset-models/a1b2c3d4-5678-90ab-cdef-11111EXAMPLE/assets/a1b2c3d4-5678-90ab-cdef-22222EXAMPLE/properties/a1b2c3d4-5678-90ab-cdef-33333EXAMPLE

   Remplacez l'ID de ressource (l'ID aprèsassets/) dans la rubrique par un+. Cela permet de sélectionner la propriété de vitesse du vent pour tous les actifs d'éoliennes de démonstration. Le filtre de rubrique + accepte tous les nœuds d'un seul niveau dans une rubrique. Votre sujet doit ressembler à l'exemple suivant.

   $aws/sitewise/asset-models/a1b2c3d4-5678-90ab-cdef-11111EXAMPLE/assets/+/properties/a1b2c3d4-5678-90ab-cdef-33333EXAMPLE

6. Entrez l'instruction de requête de règle suivante. Remplacez la rubrique de la section FROM par votre rubrique de notification.

   SELECT
     payload.assetId AS asset,
     (SELECT VALUE (value.doubleValue) FROM payload.values) AS windspeed,
     timestamp() AS timestamp
   FROM
     '$aws/sitewise/asset-models/a1b2c3d4-5678-90ab-cdef-11111EXAMPLE/assets/+/properties/a1b2c3d4-5678-90ab-cdef-33333EXAMPLE'
   WHERE
     type = 'PropertyValueUpdate'

7. Sous Actions relatives aux règles, accédez à Action 1.

8. Sur la page Sélectionner une action, choisissez Dynamo. DBv2 Cela divise le message en plusieurs colonnes d'une table DynamoDB

9. Sous Nom de la table, choisissez Créer une nouvelle table. Vous créez une table Amazon DynamoDB pour recevoir les données de vitesse du vent issues de l'action de la règle.

10. Dans le champ Nom de la table dans la console DynamoDB, entrez le nom de votre table.

11. Pour la clé de partition, procédez comme suit :

    1. Pour la clé de partition, saisissez timestamp.

    2. Choisissez le type Numéro .

    3. Cochez la case Ajouter une clé de tri.

    4. Pour la clé de tri, saisissez asset et laissez le type de clé de tri par défaut Chaîne.

12. Choisissez Créer un tableau.

13. Retournez à l'onglet avec la page Configure action (Configurer l'action).

14. Sur la page d'action Joindre une règle, actualisez la liste des noms de table et choisissez la nouvelle table DynamoDB que vous avez créée à l'étape précédente.

Pour configurer l'action de règle DynamoDB

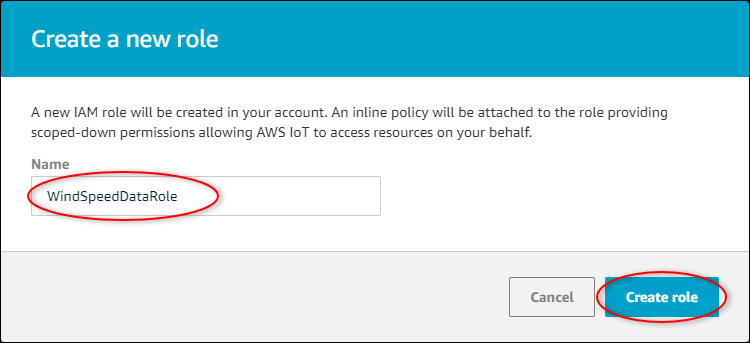

1. Choisissez Create role pour créer un rôle IAM qui accorde un accès AWS IoT Core pour exécuter l'action de règle.

2. Entrez un nom de rôle, par exemple,WindSpeedDataRole. Choisissez Créer un rôle.

3. Choisissez Suivant.

4. Choisissez Créer au bas de la page pour terminer la création de la règle.

   Les données de vos actifs de démonstration devraient commencer à apparaître dans votre table DynamoDB.

Pour explorer les données relatives aux actifs dans DynamoDB

1. Retournez à l'onglet avec la table DynamoDB ouverte.

2. Dans le tableau que vous avez créé précédemment, cliquez sur l'onglet Explorer les éléments du tableau pour afficher les données du tableau. Actualisez la page si la table ne comporte aucune ligne. Si aucune ligne n'apparaît après quelques minutes, consultez Résolution des problèmes liés à une règle (DynamoDB).

3. Dans une ligne du tableau, choisissez l'icône de modification pour développer les données.

4. Choisissez la flèche en regard de la structure windspeed pour développer la liste des points de données de vitesse du vent. Chaque liste reflète un lot de points de données sur la vitesse du vent envoyés AWS IoT SiteWise par la démo du parc éolien. Vous pouvez avoir besoin d'un format de données différent si vous configurez une action de règle adaptée à votre utilisation. Pour de plus amples informations, veuillez consulter Interrogez les notifications relatives aux propriétés des actifs dans AWS IoT SiteWise.

Pour supprimer la AWS IoT SiteWise démo

1. Accédez à la console AWS IoT SiteWise.

2. Dans le coin supérieur droit de la page, choisissez Supprimer la démo.

3. Dans le champ de confirmation, entrez, DELETE, puis choisissez Delete (Supprimer).

Pour désactiver les notifications de mise à jour de valeur des propriétés de ressources

1. Accédez à la console AWS IoT SiteWise.

2. Dans le panneau de navigation de gauche, choisissez Assets (Ressources).

3. Sélectionnez la flèche en regard de Demo Wind Farm Asset pour développer la hiérarchie de la ressource du parc éolien.

4. Choisissez une éolienne de démonstration et choisissez Edit (Modifier).

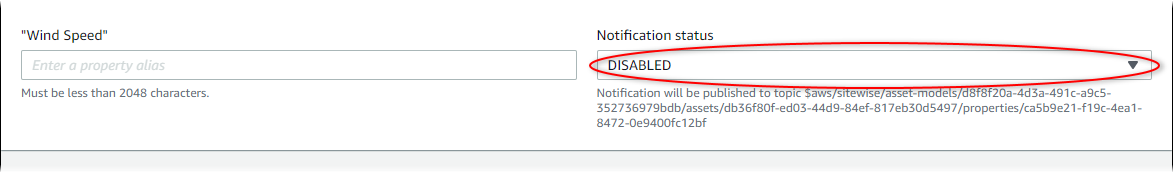

5. Mettez à jour le statut de notification de la Wind Speedpropriété sur INACTIF.

6. En bas de la page, choisissez Save asset (Enregistrer la ressource).

7. Répétez les étapes 4 à 6 pour chaque ressource d'éolienne de démonstration.

Pour désactiver ou supprimer une règle dans AWS IoT Core

1. Accédez à la console AWS IoT.

2. Dans le volet de navigation de gauche, choisissez Routage des messages, puis Règles.

3. Sélectionnez votre règle, puis cliquez sur Supprimer.

4. Dans la boîte de dialogue de confirmation, entrez le nom de la règle, puis choisissez Supprimer.

Pour supprimer une table DynamoDB

1. Accédez à la console DynamoDB.

2. Dans le volet de navigation de gauche, choisissez Tables.

3. Choisissez le tableau que vous avez créé précédemment, par exempleWindSpeedData.

4. Sélectionnez Delete (Supprimer).

5. Dans la boîte de dialogue de confirmation, entrez confirm pour supprimer le tableau.
