Configuration du cluster Amazon EKS pour les AI/ML charges de travail à l'aide de CLI

Cette section explique les étapes à suivre pour créer l'infrastructure requise pour exécuter des charges de travail de formation ou d'inférence sur Amazon EKS via des commandes CLI. Les étapes incluent la création d'un cluster EKS, de GPU-enabled nœuds avec EKS Auto Mode ou Karpenter, d'une pile de surveillance avec Prometheus et Grafana et d'un stockage Amazon S3 pour le poids des modèles.

Consultez la documentation d'EKS Auto Mode et de Karpenter pour plus d'informations sur la manière dont ces fonctionnalités fournissent et dimensionnent automatiquement les instances EC2 dans les clusters EKS.

High-level architecture et flux de travail

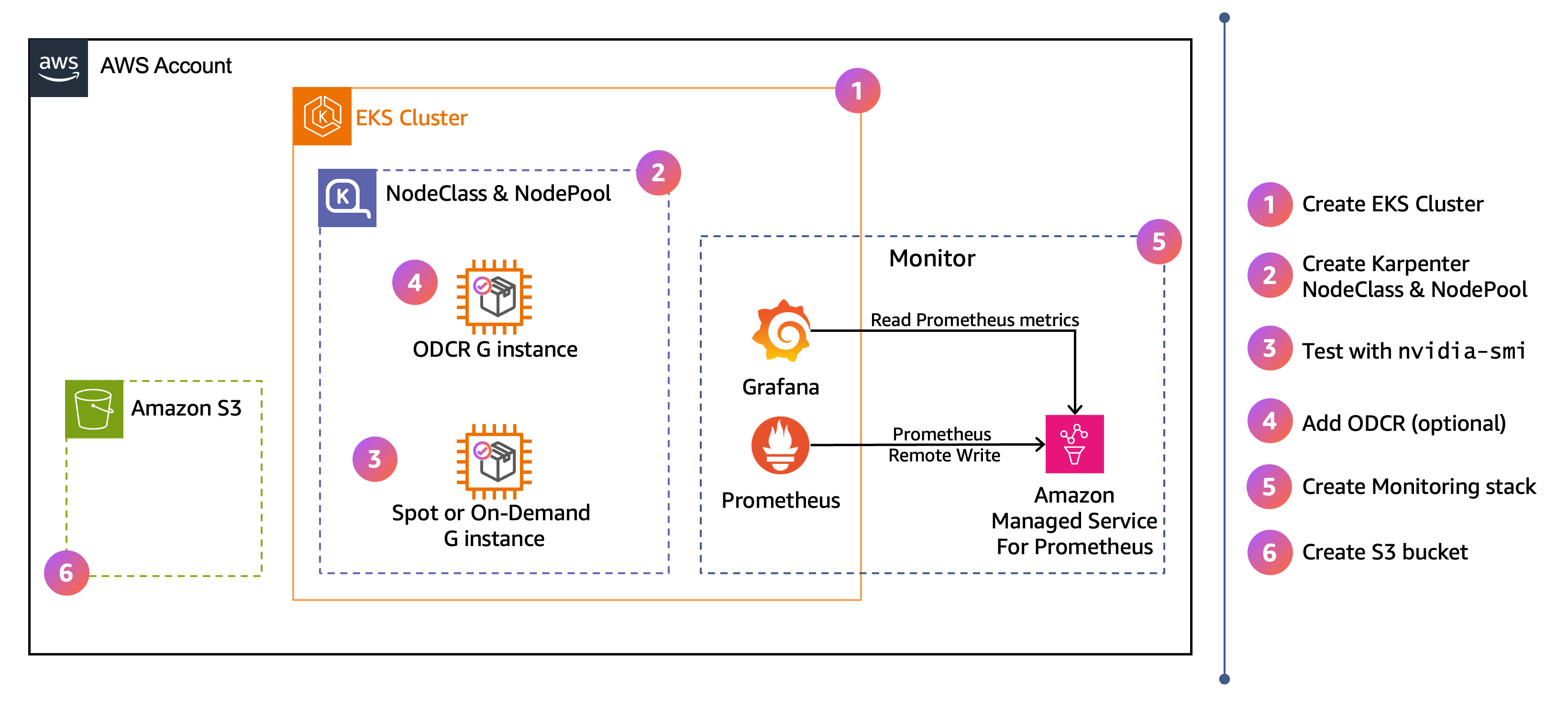

Le schéma montre l'architecture AWS de haut niveau pour la configuration de cette section. Les étapes numérotées sur la droite indiquent l'ordre dans lequel vous avez effectué la configuration dans les étapes ci-dessous.

Conditions préalables

Vérifiez votre eksctl version :

eksctl version

Si vous utilisez une version antérieure à 0.227.0, suivez le guide d'installation d'eksctl pour passer à la dernière version.

Définir les variables d'environnement

Veillez à ce que le nom du cluster et AWS la région suivants soient cohérents tout au long de ces étapes. Si vous le modifiez, les commandes suivantes risquent de cibler le mauvais cluster EKS.

export CLUSTER_NAME=ai-eks-docs
export AWS_REGION=us-east-2

L'utilisation de tous les AZs disponibles améliore la tolérance aux pannes et augmente les chances d'obtenir la capacité du GPU :

export AZS=$(aws ec2 describe-availability-zones \
  --region ${AWS_REGION} \
  --query "AvailabilityZones[?ZoneId!='use1-az3' && ZoneId!='usw1-az2' && ZoneId!='cac1-az3'].ZoneName" \
  --output text | tr '\t' ',')
echo $AZS

Sortie attendue :

us-east-2a,us-east-2b,us-east-2c

Les AZ de la sortie varient selon les régions. Cet exemple montre les AZ disponibles pour us-east-2 la région.

Création d'un cluster et d'un GPU NodePool

Cette section fournit deux chemins pour créer votre cluster et vos GPU-enabled nœuds EKS, illustrés dans le schéma suivant. Choisissez une seule option dans le guide.

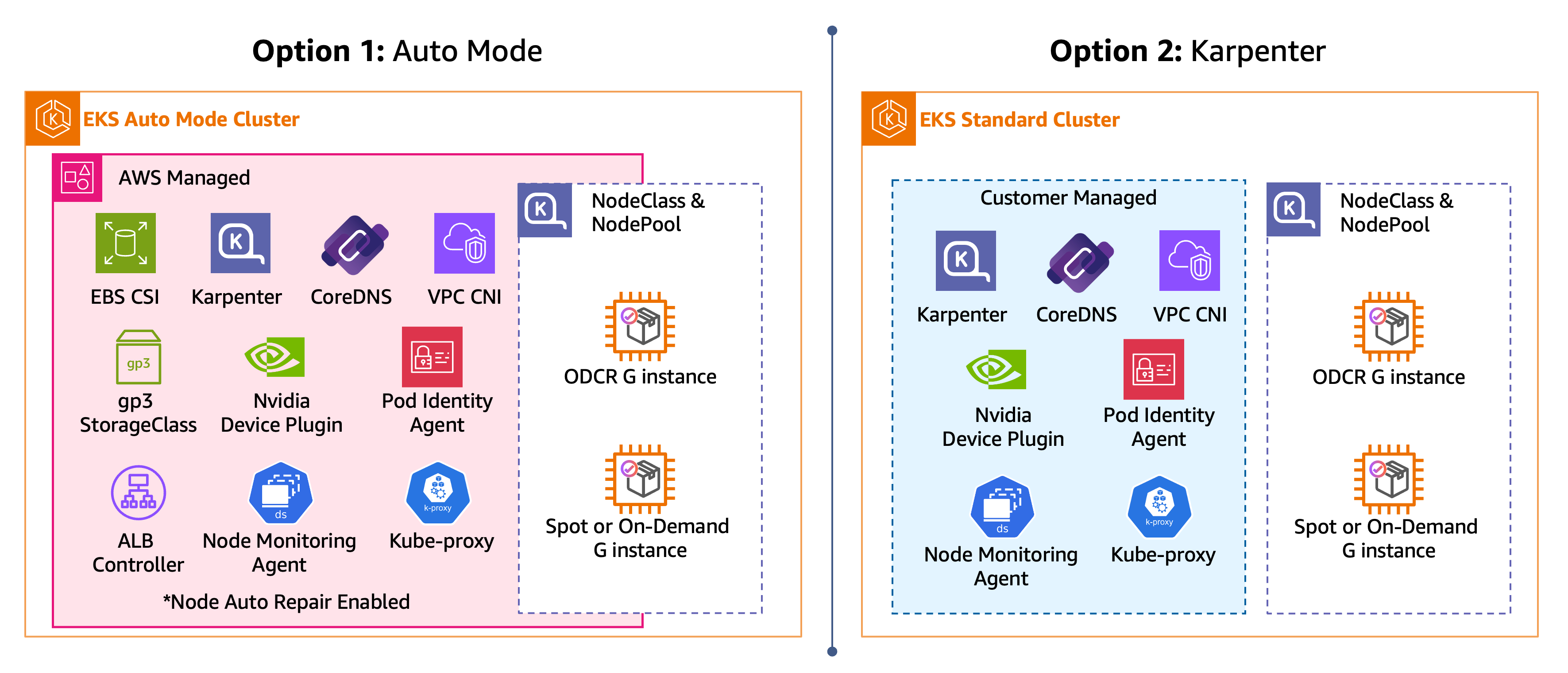

Options du cluster EKS : mode automatique EKS et Karpenter autogéré

Dans chacune des étapes suivantes, choisissez un chemin (mode automatique EKS, Karpenter) et suivez-le tout au long de la procédure. Après avoir effectué les étapes correspondant au chemin que vous avez choisi, vous disposerez d'un cluster EKS doté d'un GPU NodePool prêt à planifier les charges de travail du GPU.

Étape 1 : créer un cluster

Commencez par créer votre cluster EKS et installez les composants du cluster nécessaires aux charges de travail du GPU.

Avec le mode automatique EKS, une seule eksctl create cluster --enable-auto-mode commande approvisionne un cluster EKS prêt à supporter les charges de travail du GPU.

Avec Karpenter autogéré, la eksctl create cluster commande fournit les modules complémentaires réseau principaux, puis des étapes supplémentaires sont nécessaires pour activer la réparation automatique des nœuds via une fonctionnalité Karpenter, installer l'agent de surveillance des nœuds EKS et installer le plug-in de périphérique NVIDIA.

Étape 2 : Création d'un GPU dynamique NodePool

Définissez un NodePool qui approvisionne dynamiquement les instances de G-family GPU avec une génération supérieure à 4, en utilisant la capacité Spot On-Demand comme solution de secours. Le mode automatique EKS et les chemins Karpenter utilisent tous deux la même NodePool API, la seule différence étant celle vers laquelle ils NodeClass pointent. En mode EKS Auto, le bundle sélectionne default NodeClass déjà l'AMI appropriée et configure le pull parallèle SOCI, de sorte que c'est NodePool le seul objet que vous créez. Dans Karpenter autogéré, vous avez également besoin d'une personnalisation EC2NodeClass qui épingle l'AMI et ajuste le SOCI.

Validez que le NodePool a été créé :

kubectl get nodepool gpu-inf

Sortie attendue :

NAME      NODECLASS   NODES   READY   AGE
gpu-inf   default     0       True    8s

Sur le chemin Karpenter autogéré, la colonne NODECLASS affiche au lieu de. gpu-inf default

Étape 3 : Test avec un module d'échantillonnage

Testez la NodePool configuration de votre GPU avec un nvidia-smi Pod.

cat << EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: nvidia-smi
  labels:
    guide: ai-eks-docs
spec:
  tolerations:
    - key: "nvidia.com/gpu"
      operator: "Exists"
      effect: "NoSchedule"
  containers:
    - name: nvidia-smi
      image: public.ecr.aws/amazonlinux/amazonlinux:2023-minimal
      command: ["nvidia-smi"]
      resources:
        limits:
          nvidia.com/gpu: 1
  restartPolicy: OnFailure
EOF

Vérifiez que le Pod est planifié et terminé avec succès.

kubectl get pods

Sortie attendue :

NAME         READY   STATUS      RESTARTS   AGE
nvidia-smi   0/1     Completed   0          67s

Le STATUS : Terminé signifie que la commande nvidia-smi a été exécutée et s'est terminée. Consultez les journaux du Pod pour voir le GPU détecté par le nœud.

kubectl logs nvidia-smi

Sortie attendue :

+-----------------------------------------------------------------------------------------+
| NVIDIA-SMI 580.126.09             Driver Version: 580.126.09     CUDA Version: 13.0     |
+-----------------------------------------+------------------------+----------------------+
| GPU  Name                 Persistence-M | Bus-Id          Disp.A | Volatile Uncorr. ECC |
| Fan  Temp   Perf          Pwr:Usage/Cap |           Memory-Usage | GPU-Util  Compute M. |
|                                         |                        |               MIG M. |
|=========================================+========================+======================|
|   0  NVIDIA RTX PRO 6000 Blac...    On  |   00000000:2B:00.0 Off |                    0 |
| N/A   30C    P0             81W /  600W |       0MiB /  97887MiB |      0%      Default |
|                                         |                        |             Disabled |
+-----------------------------------------+------------------------+----------------------+

La sortie indique le modèle de GPU, la version du pilote, la version CUDA et la mémoire disponible. Dans cet exemple, Karpenter a provisionné une instance G7e dotée d'un GPU NVIDIA RTX PRO 6000 Blackwell avec 96 Go de mémoire. La température actuelle du GPU est de 30°C et P0 signifie que le GPU est dans son état de performance le plus élevé (inactif mais prêt). Le 81 W/600 W indique la consommation électrique actuelle par rapport à la capacité maximale, et 0 MiB/97887 MiB indique la mémoire GPU actuellement utilisée par rapport au total disponible. Comme le Pod vient d'exécuter nvidia-smi et de le quitter, aucune charge de travail n'utilise le GPU. La mémoire est donc à 0 et l'alimentation est inactive. La version du pilote GPU NVIDIA (580.126.09) provient de l'AMI Bottlerocket, tandis que la version CUDA (13.0) provient de l'image du conteneur. Le modèle de GPU et la mémoire varient en fonction du type d'instance sélectionné par Karpenter. Les instances G5 sont équipées de GPU NVIDIA A10G (24 Go), les instances G6e de GPU NVIDIA L40S (48 Go) et les instances G7e de GPU NVIDIA RTX PRO 6000 (96 Go).

Pour comprendre comment Karpenter et le planificateur Kubernetes se sont coordonnés pour approvisionner un nœud et placer le pod, vérifiez les événements du cycle de vie du pod :

kubectl describe po nvidia-smi

Sortie attendue :

Events:
  Type     Reason                  Age   From                   Message
  ----     ------                  ----  ----                   -------
  Warning  FailedScheduling        60s   default-scheduler      0/2 nodes are available: 2 node(s) had untolerated taint(s). no new claims to deallocate, preemption: 0/2 nodes are available: 2 Preemption is not helpful for scheduling.
  Normal   Nominated               59s   eks-auto-mode/compute  Pod should schedule on: nodeclaim/gpu-inf-vxcnj
  Normal   Scheduled               24s   default-scheduler      Successfully assigned default/nvidia-smi to i-0fb17a09bc4203164
  Warning  FailedCreatePodSandBox  21s   kubelet                Failed to create pod sandbox: rpc error: code = Unknown desc = failed to setup network for sandbox "7f85e25b220c8fb245187758dbbbc8efb3d40f3e49e13054404880daf4c3b2f0": plugin type="aws-cni" name="aws-cni" failed (add): add cmd: failed to setup network policy
  Normal   Pulling                  7s   kubelet                spec.containers{nvidia-smi}: Pulling image "public.ecr.aws/amazonlinux/amazonlinux:2023-minimal"
  Normal   Pulled                   5s   kubelet                spec.containers{nvidia-smi}: Successfully pulled image "public.ecr.aws/amazonlinux/amazonlinux:2023-minimal" in 1.237s (1.237s including waiting). Image size: 37442701 bytes.
  Normal   Created                  5s   kubelet                spec.containers{nvidia-smi}: Container created
  Normal   Started                  5s   kubelet                spec.containers{nvidia-smi}: Container started

Ces événements montrent la séquence de planification du Pod : le Pod échoue initialement car aucun nœud GPU n'existe (FailedScheduling), Karpenter désigne un nouveau NodeClaim (Nominé), le planificateur attribue le Pod une fois que le nœud est prêt (programmé), puis l'image du conteneur est extraite et démarrée. Le mode automatique EKS est livré avec un pull parallèle SOCI (Seekable OCI) installé et configuré immédiatement sur les instances G, P et Trn. Notez qu'en raison de l'extraction parallèle SOCI, l'image du conteneur a été extraite de l'ECR en moins de 2 secondes (1,237 s).

A NodeClaim est une demande créée par Karpenter pour approvisionner un nœud spécifique. Il indique le type d'instance, le type de capacité, l'AZ et indique si le nœud est prêt.

kubectl get nodeclaims

NodeClaim Résultat attendu :

NAME            TYPE          CAPACITY    ZONE         NODE                  READY   AGE
gpu-inf-xxxxx   g7e.2xlarge   spot        us-east-2a   i-0xxxxxxxxxxxx       True    2m

Le type d'instance et l'AZ peuvent varier. Toute G-family instance dont la génération est supérieure à 4 est éligible.

L'FailedCreatePodSandBoxavertissement entrant kubectl describe pod nvidia-smi est transitoire et attendu. Le VPC CNI s'initialise de manière asynchrone une fois le nœud rejoint, et le kubelet réessaie automatiquement. Si le Pod reste à l'ContainerCreatingintérieur, vérifiez les événements du nœud aveckubectl describe node <node-name>.

kubectl get events | grep InsufficientCapacityError

Étape 4 : ajouter de la capacité réservée au NodePool (facultatif)

Pour utiliser d'abord la capacité réservée avec une solution de Spot/On-Demand secours, créez un ODCR et attachez-le à votre NodeClass, puis mettez à jour la dynamique NodePool de l'étape 2 pour autoriser reserved également la capacité. L'appel de l'API de réservation est le même pour les deux chemins ; la NodeClass pièce jointe est différente car EKS Auto Mode et Karpenter autogéré utilisent des types différents NodeClass .

Créez la réservation de capacité :

CR_AZ="us-east-2a"
INSTANCE_TYPE="g6e.4xlarge"

aws ec2 create-capacity-reservation \
  --instance-type $INSTANCE_TYPE \
  --instance-platform Linux/UNIX \
  --availability-zone "$CR_AZ" \
  --instance-count 1 \
  --instance-match-criteria open \
  --end-date-type unlimited

Si un InsufficientInstanceCapacity message d'erreur s'affiche, passez CR_AZ à un autre AZ et réessayez.

Recherchez l'ID de réservation de capacité et stockez-le dans une variable shell pour les étapes suivantes :

CAPACITY_RESERVATION_ID=$(aws ec2 describe-capacity-reservations \
  --filters "Name=state,Values=active" "Name=instance-type,Values=${INSTANCE_TYPE}" \
  --query 'CapacityReservations[0].CapacityReservationId' \
  --output text \
  --region ${AWS_REGION})
echo "Capacity reservation ID: ${CAPACITY_RESERVATION_ID}"

Appliquez ensuite les NodePool modifications NodeClass et à votre chemin :

Karpenter considère reserved que c'est l'option la plus rentable et la lance en premier. Une fois la réservation complète, elle revient à Spot or On-Demand.

cat << 'EOF' | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
  name: gpu-overflow-test
  labels:
    guide: ai-eks-docs
spec:
  replicas: 2
  selector:
    matchLabels:
      app: gpu-overflow-test
  template:
    metadata:
      labels:
        app: gpu-overflow-test
        guide: ai-eks-docs
    spec:
      tolerations:
        - key: nvidia.com/gpu
          operator: Exists
          effect: NoSchedule
      containers:
        - name: nvidia-smi
          image: public.ecr.aws/amazonlinux/amazonlinux:2023-minimal
          command: ["sh", "-c", "nvidia-smi && sleep infinity"]
          resources:
            limits:
              nvidia.com/gpu: 1
EOF

kubectl get pods -l app=gpu-overflow-test -o wide

NAME                                 READY   STATUS    RESTARTS   AGE     IP                NODE                  NOMINATED NODE   READINESS GATES
gpu-overflow-test-59b97944fb-lq56c   1/1     Running   0          2m42s   192.168.186.240   i-057692590480155da   <none>           <none>
gpu-overflow-test-59b97944fb-z4zcx   1/1     Running   0          2m42s   192.168.130.64    i-0521ecd1849fa0578   <none>           <none>

kubectl get nodeclaims

NAME            TYPE          CAPACITY    ZONE         NODE                  READY   AGE
gpu-inf-shg5w   g6e.xlarge    reserved    us-east-2a   i-0ea91fdeef65b8cb6   True    2m2s
gpu-inf-ssnqf   g7e.2xlarge   spot        us-east-2b   i-00ccf7ce65cf3f6ca   True    112s

kubectl delete deployment gpu-overflow-test

Contrôle

Installez une pile de surveillance qui collecte les métriques des clusters, des nœuds et du GPU dans Amazon Managed Service for Prometheus (AMP), et visualisez-les avec Grafana. Le graphique Helm kube-prometheus-stack déploie Prometheus pour extraire et écrire à distance des métriques dans AMP, ainsi qu'un Grafana autogéré pour les tableaux de bord. L'exportateur NVIDIA DCGM ajoute GPU-specific des métriques (utilisation, mémoire, température, puissance, NVLink, activité tensorielle).

Prometheus, Grafana et l'opérateur atterrissent par défaut sur des nœuds autres que le GPU, car les nœuds GPU sont porteurs de cette odeur. nvidia.com/gpu:NoSchedule Node-exporter et l'exportateur DCGM fonctionnent tous deux sur des nœuds GPU, ce qui nous permet de récupérer les métriques de l'hôte et du GPU à l'échelle du parc.

Si vous avez ouvert un nouveau terminal, définissez le nom et la région du cluster :

export CLUSTER_NAME=ai-eks-docs
export AWS_REGION=us-east-2

Création de l'espace de travail AMP

Créez un espace de travail AMP pour stocker les métriques :

aws amp create-workspace \
  --alias "amp-ws-${CLUSTER_NAME}" \
  --region ${AWS_REGION}

Obtenez l'identifiant de l'espace de travail :

AMP_WORKSPACE_ID=$(aws amp list-workspaces \
  --alias "amp-ws-${CLUSTER_NAME}" \
  --query 'workspaces[0].workspaceId' \
  --output text \
  --region ${AWS_REGION})

echo "AMP Workspace ID: ${AMP_WORKSPACE_ID}"

Obtenez le point de terminaison d'écriture à distance :

AMP_ENDPOINT=$(aws amp describe-workspace \
  --workspace-id ${AMP_WORKSPACE_ID} \
  --query 'workspace.prometheusEndpoint' \
  --output text \
  --region ${AWS_REGION})

echo "AMP Endpoint: ${AMP_ENDPOINT}"

Création d'une politique IAM et d'associations d'identité EKS Pod

Créez une politique IAM qui permet à Prometheus d'écrire à distance des métriques et à Grafana de les interroger :

ACCOUNT_ID=$(aws sts get-caller-identity --query Account --output text)

AMP_POLICY_ARN=$(aws iam create-policy \
  --policy-name "${CLUSTER_NAME}-amp-grafana-policy" \
  --policy-document "{\"Version\": \"2012-10-17\", \"Statement\": [{\"Sid\": \"AllowAMPReadWrite\", \"Effect\": \"Allow\", \"Action\": [\"aps:ListWorkspaces\", \"aps:DescribeWorkspace\", \"aps:GetMetricMetadata\", \"aps:GetSeries\", \"aps:QueryMetrics\", \"aps:RemoteWrite\", \"aps:GetLabels\"], \"Resource\": \"arn:aws:aps:${AWS_REGION}:${ACCOUNT_ID}:workspace/*\"}, {\"Sid\": \"AllowCloudWatchMetrics\", \"Effect\": \"Allow\", \"Action\": [\"cloudwatch:DescribeAlarmsForMetric\", \"cloudwatch:ListMetrics\", \"cloudwatch:GetMetricData\", \"cloudwatch:GetMetricStatistics\"], \"Resource\": \"*\"}]}" \
  --query 'Policy.Arn' \
  --output text)

echo "AMP Policy ARN: ${AMP_POLICY_ARN}"

Créez l'espace de noms de surveillance et les comptes de service pour Prometheus et Grafana :

kubectl create namespace monitoring
kubectl create serviceaccount amp-iamproxy-ingest-service-account -n monitoring
kubectl create serviceaccount grafana-sa -n monitoring

Créez des associations d'identité EKS Pod pour lier les comptes de service à la politique IAM :

eksctl create podidentityassociation \
  --cluster ${CLUSTER_NAME} \
  --namespace monitoring \
  --service-account-name amp-iamproxy-ingest-service-account \
  --role-name "${CLUSTER_NAME}-amp-ingest-role" \
  --permission-policy-arns ${AMP_POLICY_ARN} \
  --region ${AWS_REGION}

eksctl create podidentityassociation \
  --cluster ${CLUSTER_NAME} \
  --namespace monitoring \
  --service-account-name grafana-sa \
  --role-name "${CLUSTER_NAME}-grafana-role" \
  --permission-policy-arns ${AMP_POLICY_ARN} \
  --region ${AWS_REGION}

Vérifiez que les deux associations EKS Pod Identity ont été créées :

eksctl get podidentityassociation --cluster ${CLUSTER_NAME} --region ${AWS_REGION}

La sortie attendue doit inclure les deux amp-iamproxy-ingest-service-account et grafana-sa dans l'espace de monitoring noms.

Installer kube-prometheus-stack

Ajoutez le dépôt Helm :

helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm repo update

Ce fichier de valeurs omet un NodeSelector pour Prometheus, Grafana et l'opérateur : l'altération des nœuds GPU les empêche d'accéder aux nœuds nvidia.com/gpu:NoSchedule GPU, de sorte qu'ils atterrissent par défaut sur le système ou sur le pool à usage général. Node-exporter utilise une tolérance par caractères génériques afin de s'exécuter sur tous les nœuds, y compris les nœuds GPU, afin de collecter des métriques à l'échelle du parc.

Créez le fichier de valeurs :

cat << EOF > /tmp/kube-prometheus-values.yaml
prometheus:
  serviceAccount:
    create: false
    name: amp-iamproxy-ingest-service-account
  prometheusSpec:
    serviceAccountName: amp-iamproxy-ingest-service-account
    remoteWrite:
      - url: "${AMP_ENDPOINT}api/v1/remote_write"
        sigv4:
          region: "${AWS_REGION}"
        queueConfig:
          maxSamplesPerSend: 1000
          maxShards: 200
          capacity: 2500
    retention: 5h
    scrapeInterval: 30s
    evaluationInterval: 30s
    podMonitorSelectorNilUsesHelmValues: false
    serviceMonitorSelectorNilUsesHelmValues: false

alertmanager:
  enabled: false

grafana:
  enabled: true
  serviceAccount:
    create: false
    name: grafana-sa
  grafana.ini:
    auth.sigv4:
      enabled: true
  sidecar:
    datasources:
      defaultDatasourceEnabled: false
  plugins:
    - grafana-amazonprometheus-datasource
  additionalDataSources:
    - name: Amazon-Managed-Prometheus
      type: grafana-amazonprometheus-datasource
      access: proxy
      url: "${AMP_ENDPOINT}"
      isDefault: true
      jsonData:
        sigV4Auth: true
        defaultRegion: "${AWS_REGION}"
        sigV4Region: "${AWS_REGION}"
      editable: true
  dashboardProviders:
    dashboardproviders.yaml:
      apiVersion: 1
      providers:
        - name: default
          orgId: 1
          folder: 'GPU Monitoring'
          type: file
          disableDeletion: false
          editable: true
          options:
            path: /var/lib/grafana/dashboards/default
  dashboards:
    default:
      nvidia-dcgm:
        gnetId: 25261
        revision: 1
        datasource:
          - name: DS_PROMETHEUS
            value: Amazon-Managed-Prometheus
      vllm:
        gnetId: 25263
        revision: 1
        datasource:
          - name: DS_PROMETHEUS
            value: Amazon-Managed-Prometheus

prometheus-node-exporter:
  tolerations:
    - operator: Exists
EOF

Vérifiez que les variables ont été correctement renseignées :

grep -E "url:|region:|tolerations:" /tmp/kube-prometheus-values.yaml

Vous devriez voir l'URL complète du point de terminaison AMP (en commençant parhttps://aps-workspaces…​), votre région et la ligne node-exportertolerations:. Si un élément est vide, réexportez les variables et recréez le fichier.

Installez le graphique :

helm install kube-prometheus-stack prometheus-community/kube-prometheus-stack \
  --namespace monitoring \
  -f /tmp/kube-prometheus-values.yaml

Vérifiez que les pods fonctionnent :

kubectl get pods -n monitoring

Sortie attendue :

NAME                                                       READY   STATUS    RESTARTS   AGE
kube-prometheus-stack-grafana-7c58f54f77-rftrj             3/3     Running   0          4m
kube-prometheus-stack-kube-state-metrics-d68dcbc84-5smxq   1/1     Running   0          4m
kube-prometheus-stack-operator-5895df479f-ttm47            1/1     Running   0          4m
kube-prometheus-stack-prometheus-node-exporter-t9q7s       1/1     Running   0          4m
kube-prometheus-stack-prometheus-node-exporter-x6vfb       1/1     Running   0          4m
prometheus-kube-prometheus-stack-prometheus-0              2/2     Running   0          4m

La pile déploie les composants suivants :

Le gestionnaire d'alertes est désactivé dans cette configuration.

Accédez à Grafana

Ouvrez un terminal séparé et redirigez le port pour accéder à Grafana :

kubectl port-forward svc/kube-prometheus-stack-grafana 3000:80 -n monitoring

Ouvrez http://localhost:3000 dans votre navigateur. Connectez-vous avec le nom d'utilisateur admin et le mot de passe à l'aide de la commande suivante :

kubectl --namespace monitoring get secrets kube-prometheus-stack-grafana -o jsonpath="{.data.admin-password}" | base64 -d ; echo

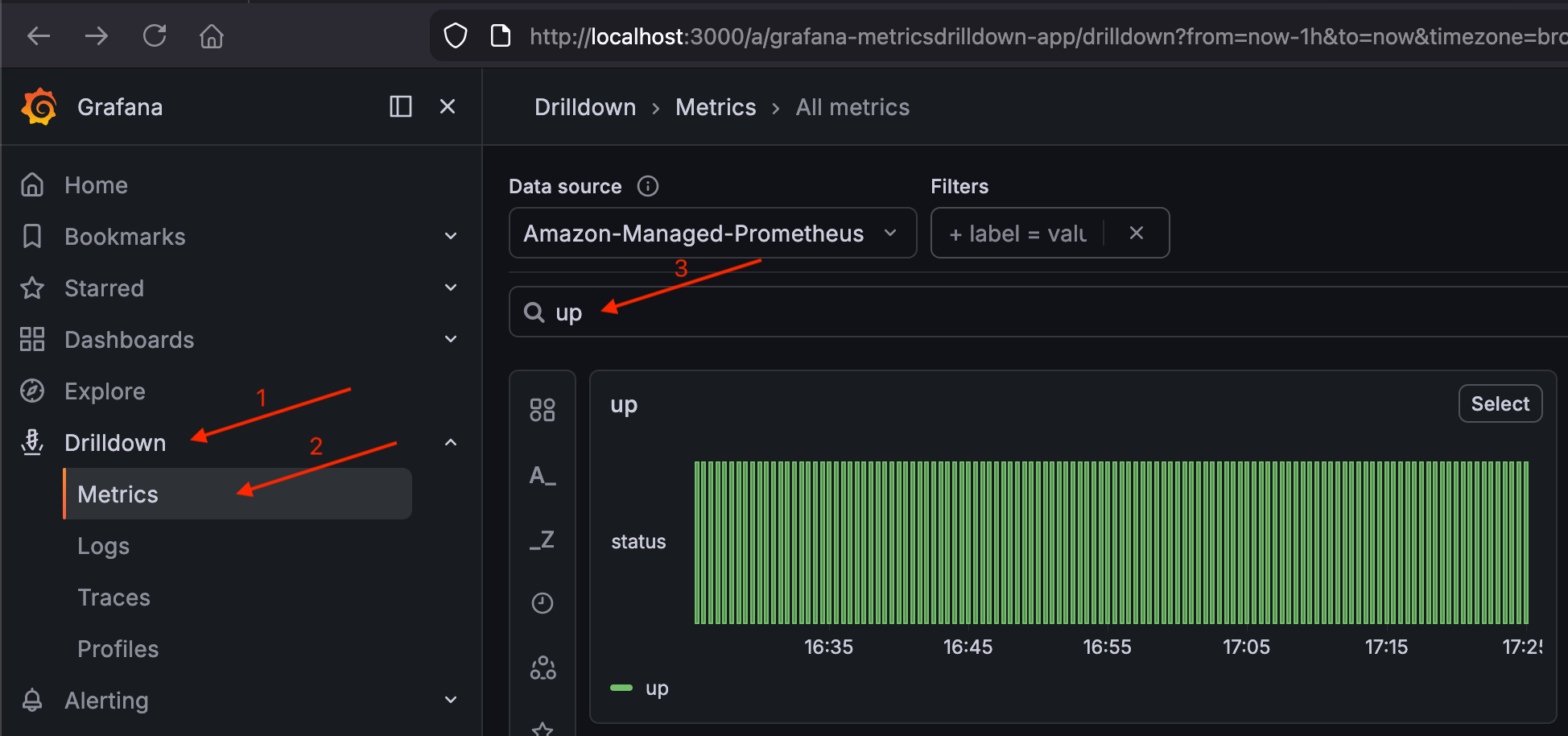

Pour vérifier que le pipeline de métriques fonctionne de bout en bout :

S'il up affiche des résultats, le pipeline (cluster → Prometheus → AMP → Grafana) fonctionne.

Déployez l'exportateur DCGM pour les métriques du GPU

Le kube-prometheus-stack collecte les métriques du processeur et de la mémoire au niveau du nœud, mais pas les métriques du GPU. L'exportateur NVIDIA DCGM ajoute l'utilisation du GPU, l'utilisation de la mémoire, la température, la consommation d'énergie, la bande passante NVLink et l'activité des tenseurs.

helm repo add gpu-helm-charts https://nvidia.github.io/dcgm-exporter/helm-charts
helm repo update

Définissez la clé de sélection du nœud GPU pour votre trajectoire. Le mode automatique EKS et Karpenter autogéré utilisent des clés d'étiquette différentes selon le fabricant du GPU.

Créez le fichier de valeurs de l'exportateur DCGM :

cat << EOF > /tmp/dcgm-exporter-values.yaml
resources:
  requests:
    memory: "512Mi"
    cpu: "100m"
  limits:
    memory: "1Gi"
    cpu: "500m"

serviceMonitor:
  enabled: true
  additionalLabels:
    release: kube-prometheus-stack

nodeSelector:
  ${GPU_NODE_SELECTOR_KEY}: nvidia

tolerations:
  - key: "nvidia.com/gpu"
    operator: "Exists"
    effect: "NoSchedule"

customMetrics: |
  # Clocks
  DCGM_FI_DEV_SM_CLOCK,  gauge, SM clock frequency (in MHz).
  DCGM_FI_DEV_MEM_CLOCK, gauge, Memory clock frequency (in MHz).
  # Temperature
  DCGM_FI_DEV_MEMORY_TEMP, gauge, Memory temperature (in C).
  DCGM_FI_DEV_GPU_TEMP,    gauge, GPU temperature (in C).
  # Power
  DCGM_FI_DEV_POWER_USAGE,              gauge, Power draw (in W).
  DCGM_FI_DEV_TOTAL_ENERGY_CONSUMPTION, counter, Total energy consumption since boot (in mJ).
  # PCIe
  DCGM_FI_PROF_PCIE_TX_BYTES,  counter, Number of bytes transmitted through PCIe TX (in KB) via NVML.
  DCGM_FI_PROF_PCIE_RX_BYTES,  counter, Number of bytes received through PCIe RX (in KB) via NVML.
  DCGM_FI_DEV_PCIE_REPLAY_COUNTER, counter, Total number of PCIe retries.
  # Utilization (the sample period varies depending on the product)
  DCGM_FI_DEV_GPU_UTIL,      gauge, GPU utilization (in %).
  DCGM_FI_DEV_MEM_COPY_UTIL, gauge, Memory utilization (in %).
  DCGM_FI_DEV_ENC_UTIL,      gauge, Encoder utilization (in %).
  DCGM_FI_DEV_DEC_UTIL,      gauge, Decoder utilization (in %).
  # Errors and violations
  DCGM_FI_DEV_XID_ERRORS,            gauge, Value of the last XID error encountered.
  DCGM_EXP_XID_ERRORS_COUNT,         gauge, Value of count of XID errors encountered.
  DCGM_FI_DEV_POWER_VIOLATION,       counter, Throttling duration due to power constraints (in us).
  DCGM_FI_DEV_THERMAL_VIOLATION,     counter, Throttling duration due to thermal constraints (in us).
  DCGM_FI_DEV_SYNC_BOOST_VIOLATION,  counter, Throttling duration due to sync-boost constraints (in us).
  DCGM_FI_DEV_BOARD_LIMIT_VIOLATION, counter, Throttling duration due to board limit constraints (in us).
  DCGM_FI_DEV_LOW_UTIL_VIOLATION,    counter, Throttling duration due to low utilization (in us).
  DCGM_FI_DEV_RELIABILITY_VIOLATION, counter, Throttling duration due to reliability constraints (in us).
  # Memory usage
  DCGM_FI_DEV_FB_FREE, gauge, Framebuffer memory free (in MiB).
  DCGM_FI_DEV_FB_USED, gauge, Framebuffer memory used (in MiB).
  # Retired pages
  DCGM_FI_DEV_RETIRED_SBE,     counter, Total number of retired pages due to single-bit errors.
  DCGM_FI_DEV_RETIRED_DBE,     counter, Total number of retired pages due to double-bit errors.
  DCGM_FI_DEV_RETIRED_PENDING, counter, Total number of pages pending retirement.
  # NVLink
  DCGM_FI_DEV_NVLINK_BANDWIDTH_TOTAL, counter, Total number of NVLink bandwidth counters for all lanes.
  DCGM_FI_PROF_NVLINK_TX_BYTES,       counter, The rate of data transmitted over NVLink not including protocol headers in bytes per second.
  DCGM_FI_PROF_NVLINK_RX_BYTES,       counter, The rate of data received over NVLink not including protocol headers in bytes per second.
  # DCP metrics
  DCGM_FI_PROF_GR_ENGINE_ACTIVE,   gauge, Ratio of time the graphics engine is active (in %).
  DCGM_FI_PROF_SM_ACTIVE,          gauge, The ratio of cycles an SM has at least 1 warp assigned (in %).
  DCGM_FI_PROF_SM_OCCUPANCY,       gauge, The ratio of number of warps resident on an SM (in %).
  DCGM_FI_PROF_PIPE_TENSOR_ACTIVE, gauge, Ratio of cycles the tensor (HMMA) pipe is active (in %).
  DCGM_FI_PROF_DRAM_ACTIVE,        gauge, Ratio of cycles the device memory interface is active sending or receiving data (in %).
  DCGM_FI_DEV_CLOCK_THROTTLE_REASONS, gauge, Current clock throttle reasons (bitmask of DCGM_CLOCKS_THROTTLE_REASON_*).
  DCGM_FI_DEV_GPU_NVLINK_ERRORS,      gauge, Identifies a GPU NVLink error type returned by DCGM_FI_DEV_GPU_NVLINK_ERRORS.
  ## NVLink
  DCGM_FI_DEV_NVLINK_BANDWIDTH_L0, counter, The number of bytes of active NVLink rx or tx data including both header and payload.
  ## Remapped rows
  DCGM_FI_DEV_UNCORRECTABLE_REMAPPED_ROWS, counter, Number of remapped rows for uncorrectable errors.
  DCGM_FI_DEV_CORRECTABLE_REMAPPED_ROWS, counter, Number of remapped rows for correctable errors.
  DCGM_FI_DEV_ROW_REMAP_FAILURE, gauge, whether remapping of rows has failed.
  ## Profiling metrics
  DCGM_FI_PROF_PIPE_FP64_ACTIVE, gauge, Ratio of cycles the fp64 pipes are active (in %).
  DCGM_FI_PROF_PIPE_FP32_ACTIVE, gauge, Ratio of cycles the fp32 pipes are active (in %).
  DCGM_FI_PROF_PIPE_FP16_ACTIVE, gauge, Ratio of cycles the fp16 pipes are active (in %).
  # ECC
  DCGM_FI_DEV_ECC_SBE_VOL_TOTAL, counter, Total number of single-bit volatile ECC errors.
  DCGM_FI_DEV_ECC_DBE_VOL_TOTAL, counter, Total number of double-bit volatile ECC errors.
EOF

Le customMetrics champ remplace l'ensemble de mesures par défaut de l'exportateur DCGM par un ensemble étendu qui inclut la bande passante NVLink, l'activité des tenseurs, le débit PCIe, les erreurs ECC et la régulation thermique. Pour les charges de travail d'inférence, elles vous aident à déterminer si les unités de calcul du processeur graphique sont pleinement utilisées, si le processeur graphique est inactif entre les demandes en raison de la faible taille des lots, si le transfert de données entre le processeur et le processeur graphique constitue un goulot d'étranglement, si le ralentissement thermique est à l'origine des pics de latence et quelle est la marge de mémoire restante pour les lots plus importants.

Installez l'exportateur DCGM :

helm install dcgm-exporter gpu-helm-charts/dcgm-exporter \
  --namespace monitoring \
  -f /tmp/dcgm-exporter-values.yaml

tolerationsAutorisez l'exportateur à s'exécuter sur les GPU-tainted nœuds que vous avez provisionnés à l'étape 2. L'release: kube-prometheus-stackétiquette permet serviceMonitor à Prometheus de le découvrir et de le gratter automatiquement.

Vérifiez l'exportateur DaemonSet DCGM :

kubectl get daemonset dcgm-exporter -n monitoring

Une fois qu'un nœud GPU est en cours d'exécution, vous devriez voir un pod prêt. Pour valider les métriques DCGM, accédez à Drilldown > Metrics in Grafana et recherchez. DCGM_

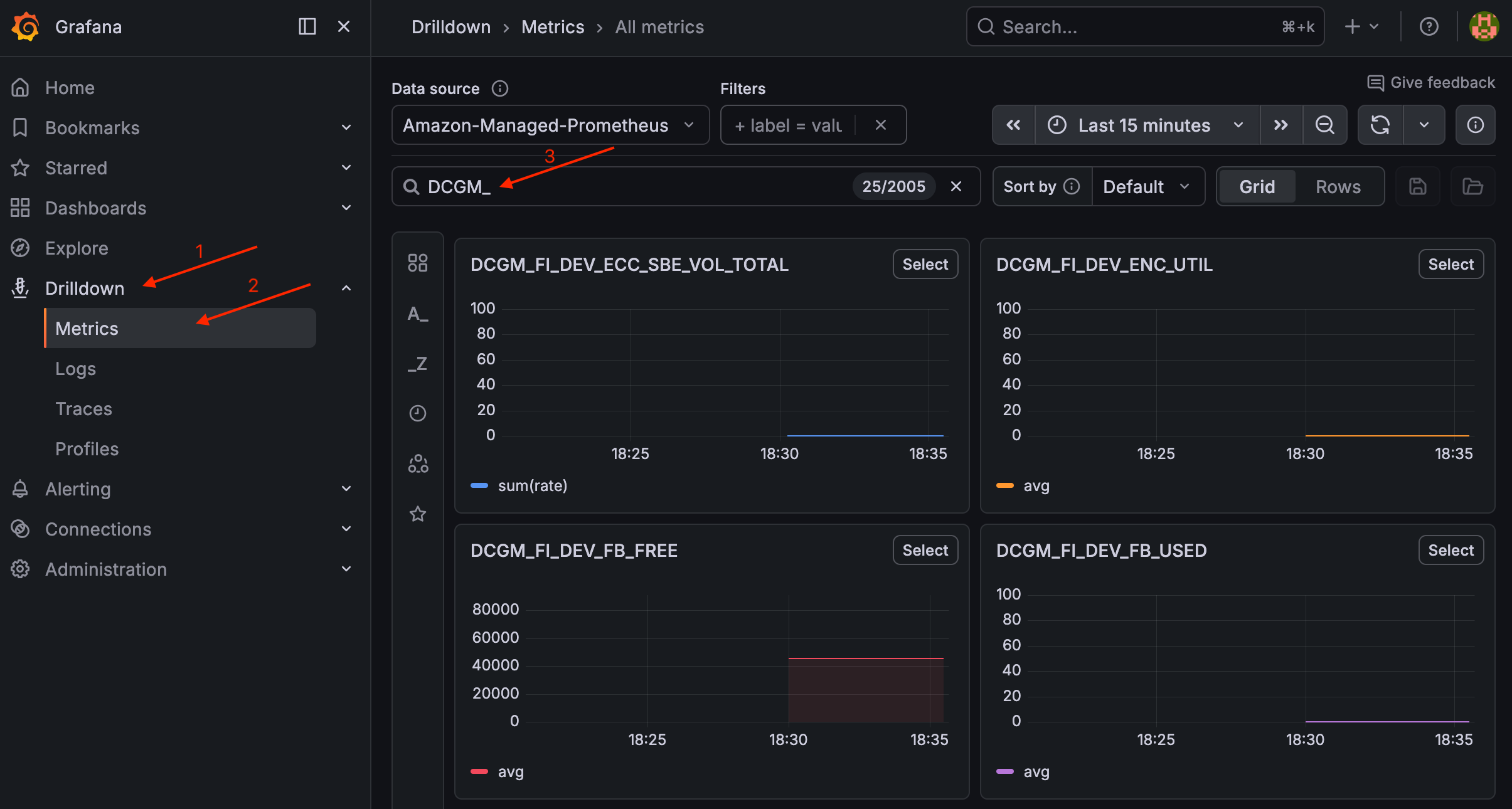

Valider les métriques DCGM dans Grafana

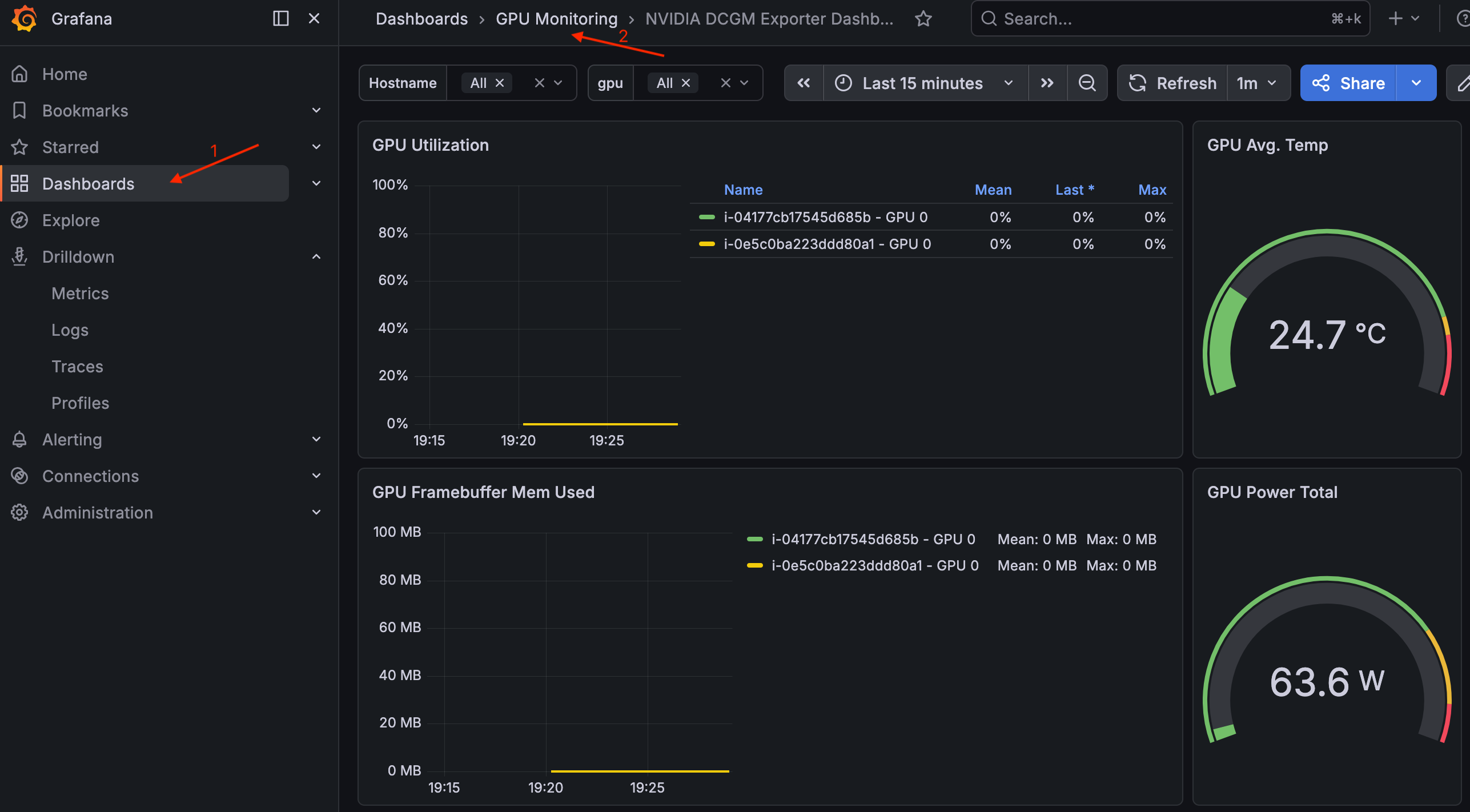

Pour consulter le tableau de bord, accédez à Tableaux de bord > Surveillance du GPU > Tableau de bord NVIDIA DCGM Exporter.

Tableau de bord NVIDIA DCGM Exporter à Grafana

Poids du modèle : seau S3

Créez un compartiment Amazon S3 pour stocker les poids des modèles et configurez une association d'identité EKS Pod afin que les pods de charge de travail puissent y lire et écrire.

Si vous avez ouvert un nouveau terminal, définissez le nom et la région du cluster :

export CLUSTER_NAME=ai-eks-docs
export AWS_REGION=us-east-2

Création du compartiment S3

Créez le bucket avec un suffixe aléatoire pour éviter les collisions de noms :

BUCKET_SUFFIX=$(head -c 4 /dev/urandom | od -An -tx1 | tr -d ' \n')
MODEL_BUCKET="${CLUSTER_NAME}-models-${BUCKET_SUFFIX}"

aws s3 mb s3://${MODEL_BUCKET} --region ${AWS_REGION}

Le chiffrement côté serveur (AES256) et le blocage de l'accès public sont activés par défaut pour les compartiments S3 créés après janvier 2023.

Configurer EKS Pod Identity pour l'accès à S3

Créez une politique IAM étendue au bucket du modèle model-storage-sa ServiceAccount dans l'defaultespace de noms et une association d'identité EKS Pod qui les relie. Les pods de charge de travail définis serviceAccountName: model-storage-sa pourront lire et écrire dans le compartiment.

kubectl create serviceaccount model-storage-sa

Créez la politique IAM :

POLICY_ARN=$(aws iam create-policy \
  --policy-name "${CLUSTER_NAME}-model-storage-policy" \
  --policy-document "{\"Version\": \"2012-10-17\", \"Statement\": [{\"Effect\": \"Allow\", \"Action\": [\"s3:GetObject\", \"s3:PutObject\", \"s3:ListBucket\", \"s3:DeleteObject\"], \"Resource\": [\"arn:aws:s3:::${MODEL_BUCKET}\", \"arn:aws:s3:::${MODEL_BUCKET}/*\"]}]}" \
  --query 'Policy.Arn' \
  --output text)

echo "Policy ARN: ${POLICY_ARN}"

Créez l'association EKS Pod Identity. eksctlcrée le rôle IAM avec la bonne politique de confiance et le ServiceAccount lie à :

eksctl create podidentityassociation \
  --cluster ${CLUSTER_NAME} \
  --namespace default \
  --service-account-name model-storage-sa \
  --role-name "${CLUSTER_NAME}-model-storage-role" \
  --permission-policy-arns ${POLICY_ARN} \
  --region ${AWS_REGION}

Vérifiez l'association :

eksctl get podidentityassociation --cluster ${CLUSTER_NAME} --region ${AWS_REGION}

La sortie doit inclure l'model-storage-saassociation dans l'espace de default noms.

cat << EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
  name: s3-test
  labels:
    guide: ai-eks-docs
spec:
  serviceAccountName: model-storage-sa
  containers:
    - name: aws-cli
      image: public.ecr.aws/aws-cli/aws-cli:2.27.0
      command:
        - sh
        - -c
        - |
          echo "=== Caller Identity ==="
          aws sts get-caller-identity
          echo ""
          echo "=== S3 Write Test ==="
          echo "pod identity works" | aws s3 cp - s3://${MODEL_BUCKET}/test.txt
          echo ""
          echo "=== S3 List Test ==="
          aws s3 ls s3://${MODEL_BUCKET}/
          echo ""
          echo "=== S3 Delete Test ==="
          aws s3 rm s3://${MODEL_BUCKET}/test.txt
  restartPolicy: Never
EOF

kubectl wait --for=jsonpath='{.status.phase}'=Succeeded pod/s3-test --timeout=300s
kubectl logs s3-test

=== Caller Identity ===
{
    "UserId": "AROA...:eks-ai-eks-docs-model-s-...",
    "Account": "123456789012",
    "Arn": "arn:aws:sts::123456789012:assumed-role/ai-eks-docs-model-storage-role/eks-ai-eks-docs-model-s-..."
}

=== S3 Write Test ===
upload: - to s3://ai-eks-docs-models-01234567/test.txt

=== S3 List Test ===
2026-05-04 12:00:00         19 test.txt

=== S3 Delete Test ===
delete: s3://ai-eks-docs-models-01234567/test.txt

kubectl delete pod s3-test

Étapes suivantes

Une fois votre cluster prêt, vous pouvez passer au modèle Load & Serve pour déployer un grand modèle de langage et interagir avec le point de terminaison d'inférence.

Nettoyage

export CLUSTER_NAME=ai-eks-docs
export AWS_REGION=us-east-2

kubectl delete pod nvidia-smi --ignore-not-found
kubectl delete deployment gpu-overflow-test --ignore-not-found

INSTANCE_TYPE="g6e.4xlarge"
CAPACITY_RESERVATION_ID=$(aws ec2 describe-capacity-reservations \
  --filters "Name=state,Values=active" "Name=instance-type,Values=${INSTANCE_TYPE}" \
  --query 'CapacityReservations[0].CapacityReservationId' \
  --output text \
  --region ${AWS_REGION})
aws ec2 cancel-capacity-reservation --capacity-reservation-id ${CAPACITY_RESERVATION_ID}

AMP_POLICY_ARN=$(aws iam list-policies \
  --scope Local \
  --query "Policies[?PolicyName=='${CLUSTER_NAME}-amp-grafana-policy'].Arn" \
  --output text)
echo "AMP Policy ARN: ${AMP_POLICY_ARN}"

AMP_WORKSPACE_ID=$(aws amp list-workspaces \
  --alias "amp-ws-${CLUSTER_NAME}" \
  --query 'workspaces[0].workspaceId' \
  --output text \
  --region ${AWS_REGION})
echo "AMP Workspace ID: ${AMP_WORKSPACE_ID}"

helm uninstall dcgm-exporter -n monitoring

helm uninstall kube-prometheus-stack -n monitoring

eksctl delete podidentityassociation \
  --cluster ${CLUSTER_NAME} \
  --namespace monitoring \
  --service-account-name amp-iamproxy-ingest-service-account \
  --region ${AWS_REGION}

eksctl delete podidentityassociation \
  --cluster ${CLUSTER_NAME} \
  --namespace monitoring \
  --service-account-name grafana-sa \
  --region ${AWS_REGION}

aws iam delete-policy --policy-arn ${AMP_POLICY_ARN}

aws amp delete-workspace --workspace-id ${AMP_WORKSPACE_ID} --region ${AWS_REGION}

kubectl delete namespace monitoring

MODEL_BUCKET=$(aws s3api list-buckets \
  --query "Buckets[?starts_with(Name, '${CLUSTER_NAME}-models-')].Name | [0]" \
  --output text)
echo "Model bucket: ${MODEL_BUCKET}"

POLICY_ARN=$(aws iam list-policies \
  --scope Local \
  --query "Policies[?PolicyName=='${CLUSTER_NAME}-model-storage-policy'].Arn" \
  --output text)
echo "Policy ARN: ${POLICY_ARN}"

aws s3 rb s3://${MODEL_BUCKET} --force

eksctl delete podidentityassociation \
  --cluster ${CLUSTER_NAME} \
  --namespace default \
  --service-account-name model-storage-sa \
  --region ${AWS_REGION}

aws iam delete-policy --policy-arn ${POLICY_ARN}

kubectl delete serviceaccount model-storage-sa

kubectl delete nodepool gpu-inf --ignore-not-found
kubectl delete nodeclass gpu-inf --ignore-not-found
kubectl delete ec2nodeclass gpu-inf --ignore-not-found
eksctl delete cluster --name=$CLUSTER_NAME --region=$AWS_REGION
