Backend für Frontend mit API Gateway
Veröffentlichungsdatum: 27. April 2022 () Geschichte des Diagramms
Diese Architektur zeigt, wie Frontend-Client-Anwendungen das Backend for Frontend (BFF) -Muster anwenden, um UI-ready Datenprojektionen zu laden und die Benutzeroberfläche mit ereignisgesteuerten Benachrichtigungen zu aktualisieren. Sie verwenden Amazon API Gateway, um Aktualisierungen in Echtzeit WebSockets zu veröffentlichen, wenn Microservices Ereignisse über Mutationen in Domain-Aggregaten auslösen.

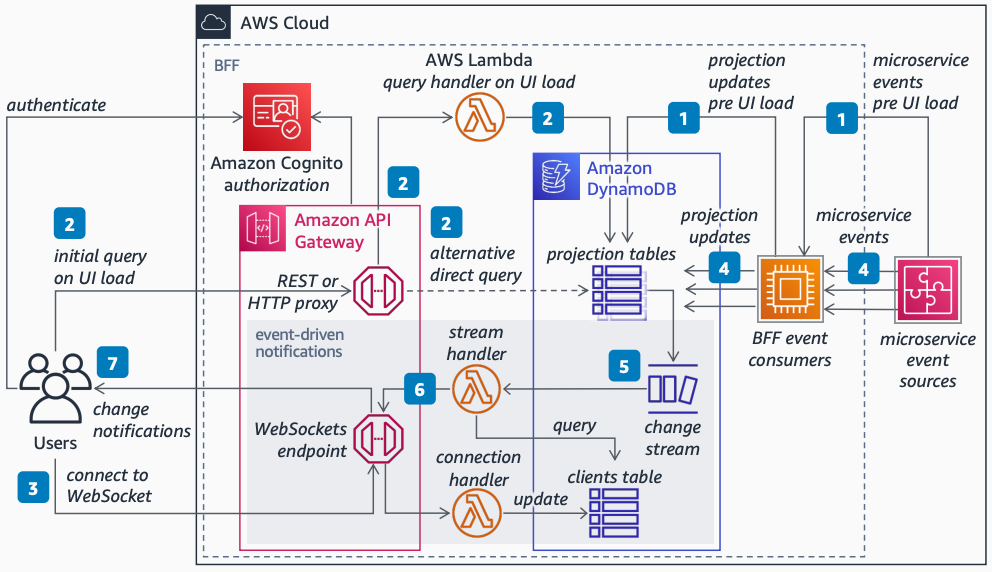

Backend für Frontend, das API Gateway verwendet
Die folgenden Schritte beschreiben die Architektur:
-
Purpose-built BFF-Event-Konsumenten fangen Ereignisse aus Ihrer Anwendung ab und aktualisieren denormalisierte Datenprognosen in Amazon DynamoDB für die Frontend-Nutzung.
-
Beim Laden der Benutzeroberfläche authentifizieren sich Frontend-Kunden bei Amazon Cognito und fragen dann Daten ab, indem sie die mit API Gateway erstellte BFF-API aufrufen. Die API ruft Daten direkt oder über einen mit integrierten BFF-Abfrage-Handler von DynamoDB ab. AWS Lambda
-
Frontend-Clients abonnieren nachfolgende Datenänderungen, indem sie eine Verbindung zu einem von API Gateway bereitgestellten WebSocket BFF-Endpunkt herstellen, wodurch eine Aktualisierung der Tabelle der verbundenen Clients ausgelöst wird.
-
Die Nutzer von BFF-Ereignissen verarbeiten weiterhin alle relevanten Ereignisse aus Ihrer Anwendung und aktualisieren die denormalisierte Frontend-Datenansicht in Echtzeit.
-
Amazon DynamoDB Streams erfasst alle Ereignisse aufgrund von Datenänderungen in der BFF-Datenbank. Ein Lambda-Trigger ruft asynchron eine BFF-Stream-Handler-Funktion auf, wenn er neue Stream-Datensätze erkennt.
-
Der BFF-Stream-Handler sendet Benachrichtigungen an Clients, die mit API Gateway verbunden sind. WebSockets
-
Frontend-Clients erhalten die Änderungsbenachrichtigung vom API Gateway und aktualisieren den Inhalt der Benutzeroberfläche.
