Modellieren Sie Industrieanlagen
Überblick über die Vermögenswerte
Sie können virtuelle Repräsentationen Ihres industriellen Betriebs mit AWS IoT SiteWise Anlagen erstellen. Ein Asset steht für ein Gerät, ein Gerät oder einen Prozess, der einen oder mehrere Datenströme in die AWS Cloud hochlädt. Ein Komponentengerät kann beispielsweise eine Windturbine sein, die Lufttemperatur, Drehzahl der Propeller und Zeitreihen für die Leistungsausgabe an Komponenteneigenschaften in AWS IoT SiteWise sendet.

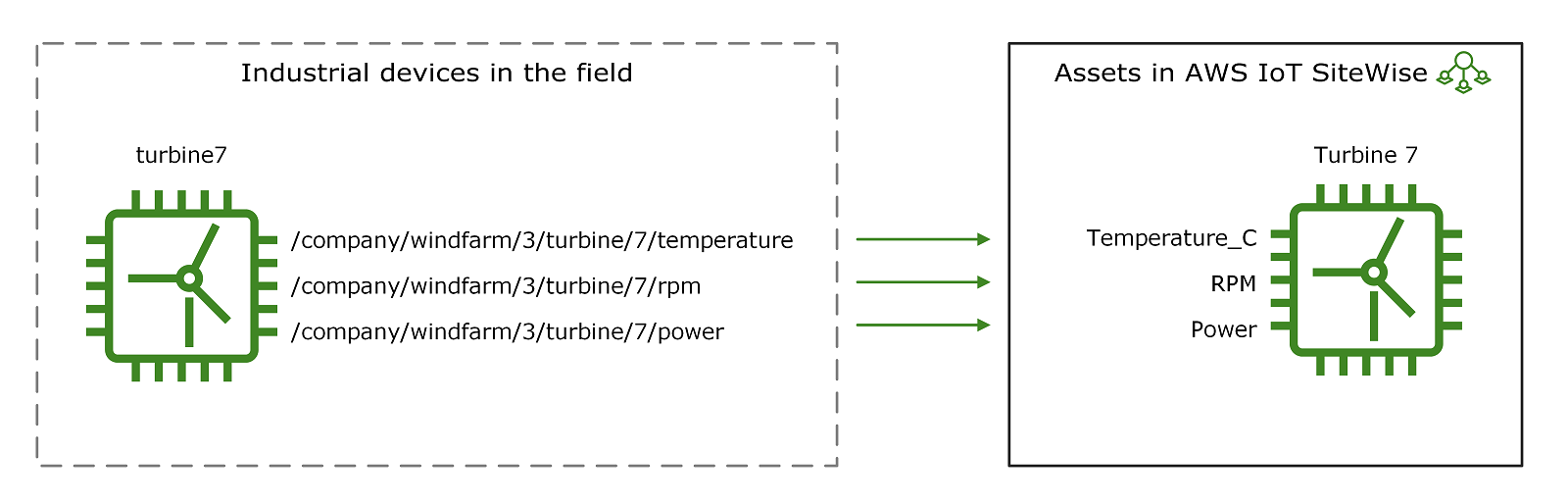

Eigenschaftsaliase identifizieren Gerätedatenströme
Jeder Daten-Stream entspricht einem eindeutigen Alias der Eigenschaft. Beispielsweise dient der Alias /company/windfarm/3/turbine/7/temperature zur eindeutigen Identifizierung des Temperaturdaten-Streams von Turbine 7 in Windpark 3. Sie können AWS IoT SiteWise Anlagen so konfigurieren, dass eingehende Messdaten mithilfe mathematischer Ausdrücke transformiert werden, z. B. um Temperaturdaten von Celsius in Fahrenheit umzurechnen.

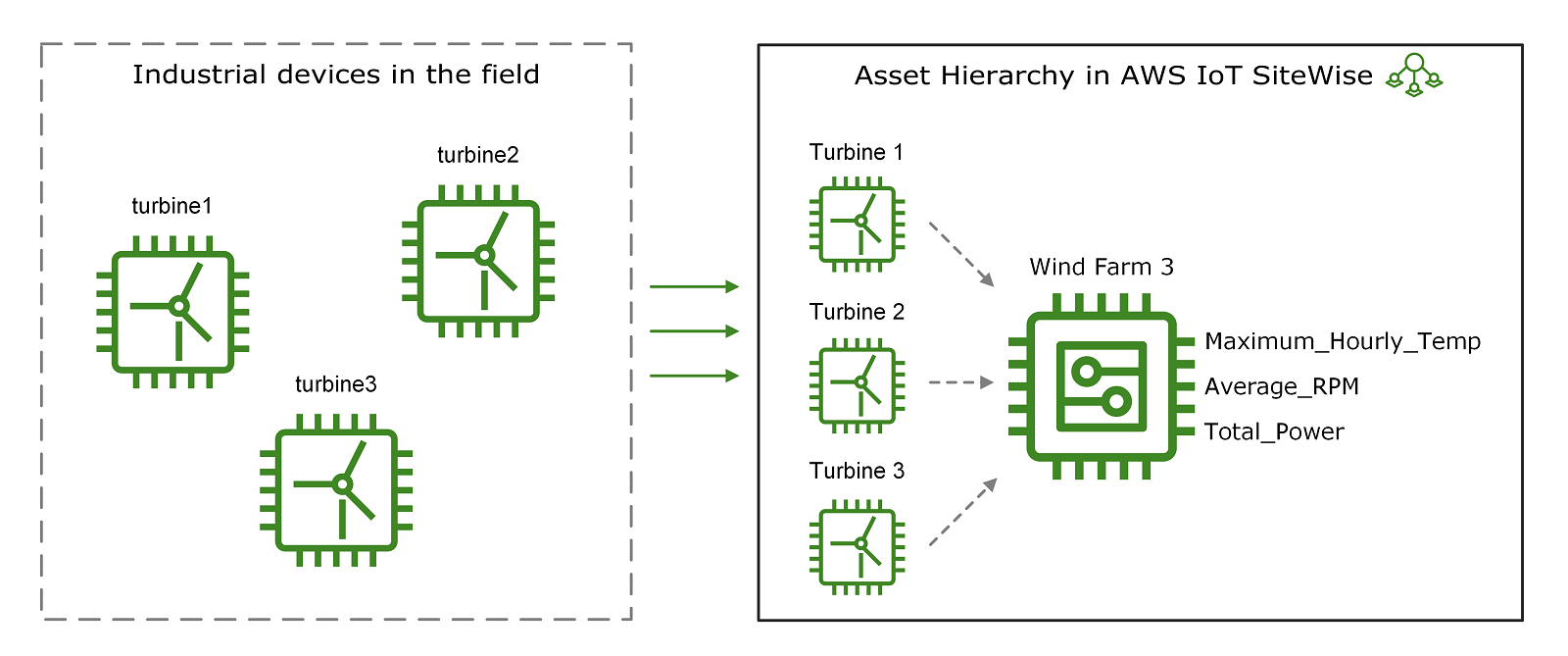

Anlagenhierarchien stellen die Beziehungen zwischen Geräten dar
Eine Komponente kann auch eine logische Gruppierung von Geräten darstellen, etwa einen gesamten Windpark. Sie können Anlagen mit anderen Anlagen verknüpfen, um Anlagenhierarchien zu erstellen, die komplexe industrielle Abläufe repräsentieren. Anlagen können auf die Daten in ihren zugehörigen untergeordneten Anlagen zugreifen. Auf diese Weise können Sie AWS IoT SiteWise Ausdrücke verwenden, um aggregierte Kennzahlen zu berechnen, z. B. die Nettoleistung eines Windparks.
Anlagenmodelle standardisieren die Darstellung von Geräten
Sie müssen jedes Asset anhand eines Anlagenmodells erstellen. Komponentenmodelle sind deklarative Strukturen zur Standardisierung des Formats Ihrer Komponenten. Anlagenmodelle sorgen für konsistente Informationen über mehrere Anlagen desselben Typs, sodass Sie Daten in Anlagen verarbeiten können, die Gruppen von Geräten repräsentieren. Beispielsweise könnte eine Produktionsstätte über ein Anlagenmodell für CNC-Maschinen verfügen, das Eigenschaften wie Temperatur, Ausfallzeit und Produktionsrate definiert. In der vorherigen Abbildung verwenden Sie dasselbe Anlagenmodell für alle drei Turbinen, da sie dieselben Eigenschaften aufweisen.
Modellierungsoptionen für Industrieanlagen
Bei der Gestaltung Ihrer industriellen Anlagendarstellung sollten Sie die folgenden Optionen in Betracht ziehen:
-
Anlagenmodelle stellen bestimmte Arten von Anlagen oder Prozessen dar. Sie müssen jedes physische Asset anhand eines Anlagenmodells erstellen. Beispielsweise könnte eine chemische Verarbeitungsanlage separate Anlagenmodelle für Reaktoren, Mischer und Lagertanks haben.
-
Komponentenmodelle definieren wiederverwendbare Unterbaugruppen, die Sie in Anlagenmodelle oder andere Komponentenmodelle aufnehmen können. Beispielsweise könnten Sie ein Temperatursensor-Komponentenmodell in mehrere Anlagenmodelle in einer Fabrik einbeziehen.
-
Schnittstellen zu Anlagenmodellen wenden Standards für verschiedene Anlagenmodelle an. Beispielsweise könnte eine Schnittstelle für rotierende Geräte Standardeigenschaften für Schwingung, Temperatur und Drehzahl definieren, die für Pumpen, Turbinen und Motoren gelten, obwohl jede über ihr eigenes, einzigartiges Anlagenmodell verfügt.
Anlagen erstellen und verwalten
Nachdem Sie Ihre Komponentenmodelle definiert haben, können Sie Ihre industriellen Komponenten erstellen. Wählen Sie zum Erstellen einer Komponente ein ACTIVE-Komponentenmodell aus, um eine Komponente anhand von diesem Modell zu erstellen. Anschließend können Sie komponentenspezifische Informationen wie Daten-Stream-Aliase und Attribute eintragen. Im obigen Diagramm erstellen Sie drei Turbinenkomponenten von einem Komponentenmodell ausgehend und ordnen dann Daten-Stream-Aliase wie /company/windfarm/3/turbine/7/temperature für jede Turbine zu.
Sie können auch vorhandene Assets, Assetmodelle und Komponentenmodelle aktualisieren und löschen. Wenn Sie ein Komponentenmodell aktualisieren, spiegelt jede Komponente, die auf diesem Komponentenmodell basiert, alle Änderungen wider, die Sie am zugrunde liegenden Modell vornehmen. Wenn Sie ein Komponentenmodell aktualisieren, gilt dies für jedes Asset, das auf jedem Assetmodell basiert, das auf das Komponentenmodell verweist.
Verwaltung komplexer Anlagenmodelle
Ihre Anlagenmodelle können sehr komplex sein, z. B. wenn Sie ein kompliziertes Gerät mit vielen Unterkomponenten modellieren. Um solche Anlagenmodelle übersichtlich und wartbar zu halten, können Sie benutzerdefinierte Verbundmodelle verwenden, um zusammengehörende Eigenschaften zu gruppieren oder gemeinsam genutzte Komponenten wiederzuverwenden. Weitere Informationen finden Sie unter Benutzerdefinierte Verbundmodelle (Komponenten).
