教學課程：設定CI/CD管道以與 Rocket Enterprise Developer （先前稱為 Micro Focus Enterprise Developer) 搭配使用

1. 登入 AWS Management Console ，並在 https://console.aws.amazon.com/cloudformation 開啟 AWS CloudFormation 主控台。

2. 使用以下選項之一建立新的堆疊：

   • 選擇 Create Stack (建立堆疊)。如果您目前有堆疊正在執行，這是「唯一的」選項。

   • 在堆疊頁面上，選擇建立堆疊。只有當無堆疊執行時才看得到此選項。

3. 在指定範本頁面上：

   • 在準備範本中，選擇範本已就緒。

   • 在指定範本中，選擇 Amazon S3 URL 做為範本來源，然後根據您的 輸入下列其中一個 URLs AWS 區域。

     • https://m2-us-east-1.s3.us-east-1.amazonaws.com/cicd/mf/basic-infra.yaml

     • https://m2-eu-central-1.s3.eu-central-1.amazonaws.com/cicd/mf/basic-infra.yaml

   • 若要接受您的設定，請選擇下一步。

   建立堆疊頁面隨即開啟。



   進行下列變更：

   • 為網路組態的堆疊名稱和參數提供適當的值。

   • 部署組態中的大多數參數都會預先適當填入，因此您不需要修改它們。根據您的 AWS 區域，將管道 AWS CloudFormation 範本變更為下列其中一個 Amazon S3 URLs。

     • https://m2-us-east-1.s3.amazonaws.com/cicd/mf/pipeline.yaml

     • https://m2-eu-central-1.s3.eu-central-1.amazonaws.com/cicd/mf/pipeline.yaml

   • 選擇下一步。

   注意

   除非您已自行修改 AWS CloudFormation 範本，否則請勿變更預設參數值。

4. 在設定堆疊選項中，選擇下一步。

5. 在功能中，選擇我確認 AWS CloudFormation 可能會建立 IAM 資源，以允許 代表您建立 IAM 角色 AWS CloudFormation 的許可。選擇建立堆疊。

   注意

   佈建此堆疊可能需要 3 到 5 分鐘。

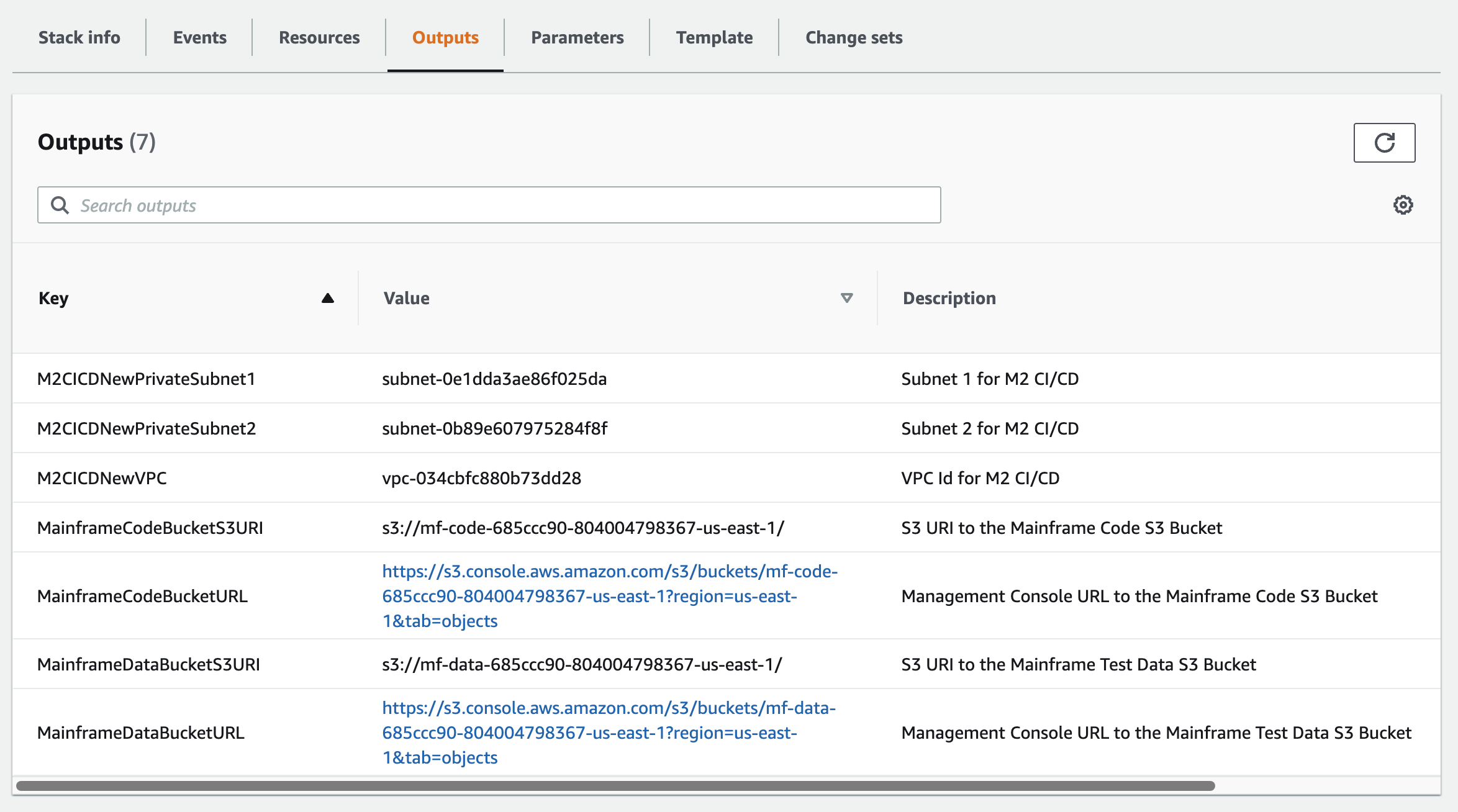

6. 成功建立堆疊後，導覽至新佈建堆疊的輸出區段。您可以在 Amazon S3 儲存貯體中找到您需要上傳大型主機程式碼和相依檔案的儲存貯體。



1. 將 BankDemo 範例應用程式下載到您的本機電腦。

2. bankdemo.zip 從本機電腦上傳到 中建立的 Amazon S3 儲存貯體建立CI/CD管道基本基礎設施。

3. 下載 config_git.yml。

4. config_git.yml 視需要修改 ，如下所示：

   • 新增您自己的目標儲存庫名稱、目標分支和遞交訊息。

     repository-config:
       target-repository: bankdemo-repo
       target-branch: main
       commit-message: Initial commit for bankdemo-repo main branch

   • 新增您要接收通知的電子郵件地址。

     pipeline-config:
       # Send pipeline failure notifications to these email addresses
       alert-notifications:
         - myname@mycompany.com
       # Send notifications for manual approval before production deployment to these email addresses
       approval-notifications:
         - myname@mycompany.com

5. 將包含 CodeCommit 儲存庫資料夾結構定義的config_git.yml檔案上傳至 中建立的 Amazon S3 儲存貯體建立CI/CD管道基本基礎設施。這將調用 Lambda 函數，以自動佈建儲存庫和管道。

   這會建立 CodeCommit 儲存庫，其名稱在 config_git.yml 檔案中target-repository定義的 中提供，例如 bankdemo-repo。

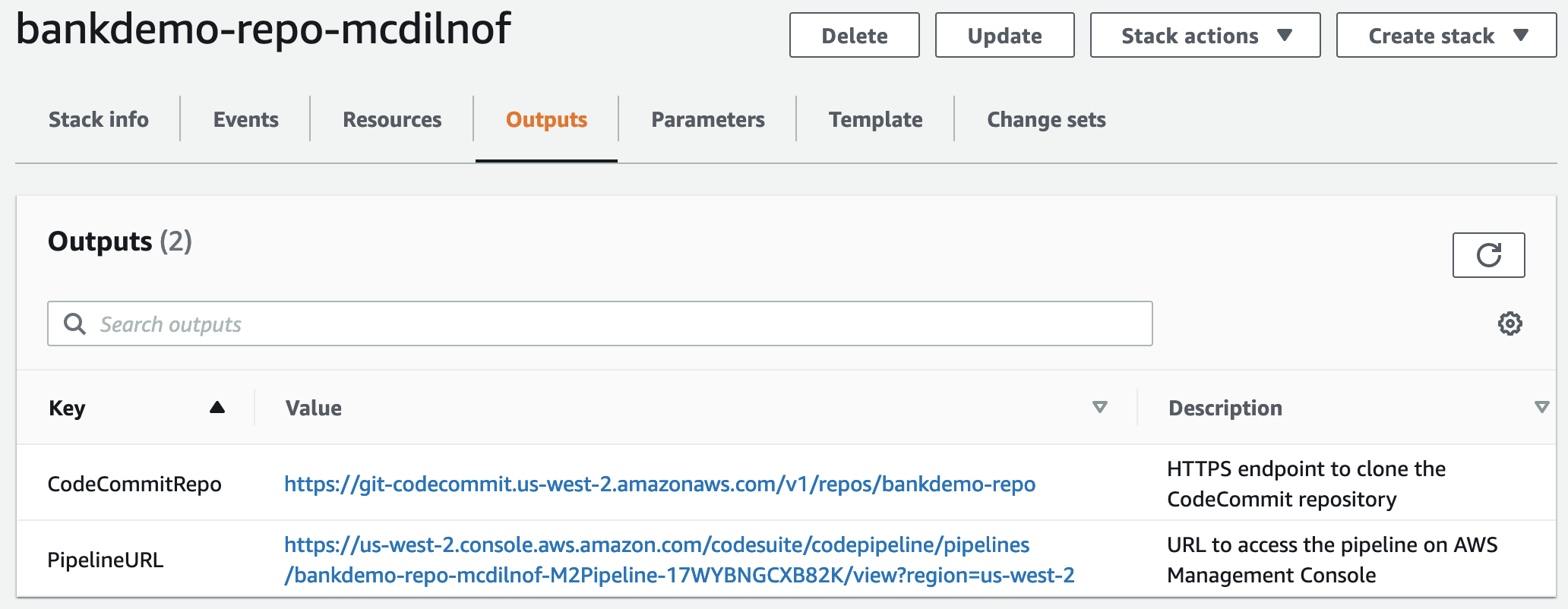

   Lambda 函數也會透過 建立CI/CD管道堆疊 AWS CloudFormation。 AWS CloudFormation 堆疊的字首會與提供target-repository的名稱相同，後面接著隨機字串 （例如 bankdemo-repo-01234567。您可以在 管理主控台中找到 AWS CodeCommit 儲存庫 URL 和 URL，以存取建立的管道。



6. 如果 CodeCommit 儲存庫建立完成，將立即觸發CI/CD管道以執行完整的 CI/CD。

7. 推送檔案後，它將自動觸發管道，該管道將建置、在預備階段部署、執行一些測試並等待手動核准，然後再將其部署在生產環境中。

1. 從 Windows Start 啟動企業開發人員。選擇 Micro Focus Enterprise Developer，然後選擇 Enterprise Developer for Eclipse。如果您是第一次啟動，可能需要一些時間。

2. 在 Eclipse Launcher 的工作區中：輸入 C:\Users\<username>\workspace，然後選擇啟動。

   注意

   請務必在重新連線至 AppStream 2.0 執行個體後選擇相同的位置。工作區選擇不是持久性的。

3. 在歡迎中，選擇開啟 COBOL 觀點。這只會在新工作區第一次顯示。

1. 選擇視窗/觀點/開放觀點/其他... / Git。

2. 選擇複製 Git 儲存庫。

3. 在複製 Git 儲存庫中，輸入下列資訊：

   • 在位置 URI 中，輸入 CodeCommit 儲存庫的 HTTPS URL。

     注意

     在 AWS 管理主控台中複製 CodeCommit 儲存庫的複製 URL HTTPS，並將其貼到這裡。URI 會分割為主機和儲存庫路徑。

   • 驗證使用者和密碼中的使用者 CodeCommit 儲存庫登入資料，然後選擇存放在安全存放區。

4. 在分支選取中，選擇主要分支，然後選擇下一步。

5. 在本機目的地的目錄中，輸入 C:\Users\<username>\workspace並選擇完成。

   當 Git 儲存庫檢視中顯示 BANKDEMO [main] 時，複製程序即完成。

1. 變更為 COBOL 觀點。

2. 在專案中，停用自動建置。

3. 在檔案中，選擇新增，然後選擇大型主機 COBOL 專案。

4. 在新的大型主機 COBOL 專案中，輸入下列資訊：

   • 在專案名稱中，輸入 BankDemo。

   • 選擇 Micro Focus 範本 【64 位元】。

   • 選擇 Finish (完成)。

5. 在 COBOL Explorer 中，展開新的 BankDemo 專案。

   注意

   [BANKDEMO main] 方括號中的 表示專案已與本機 BankDemo CodeCommit 儲存庫連線。

6. 如果樹狀檢視未顯示 COBOL 程式、複製手冊、BMS 來源和 JCL 檔案的項目，請從 BankDemo 專案內容功能表中選擇重新整理。

7. 從 BankDemo 內容功能表中，選擇屬性/微型焦點/專案設定/COBOL：

   • 選擇字元集 - ASCII。

   • 選擇套用，然後選擇關閉。

8. 如果建置的 Adobe 和 COBOL 來源未立即開始，請在專案功能表中檢查是否已啟用自動建置選項。

   組建輸出將顯示在主控台檢視中，並應在幾分鐘後完成訊息 BUILD SUCCESSFUL和 Build finished with no errors。

   現在應編譯 BankDemo 應用程式，並準備好進行本機執行。

1. 在 COBOL Explorer 中，展開 BANKDEMO / config。

2. 在編輯器中，開啟 BANKDEMO_ED.json。

3. 尋找指向企業開發人員專案的字串ED_Home=和變更路徑，如下所示：D:\\<username>\\workspace\\BANKDEMO。請注意，在路徑定義中使用雙斜線 (\\)。

4. 儲存並關閉檔案。

5. 選擇 Server Explorer。

6. 從預設內容功能表中，選擇開啟管理頁面。Micro Focus Enterprise Server 管理頁面會在預設瀏覽器中開啟。

7. 僅限 AppStream 2.0 工作階段，請進行下列變更，以便保留本機企業伺服器區域以進行本機測試：

   • 在目錄伺服器/預設中，選擇 PROPERTIES/Configure。

   • 將儲存庫位置取代為 D:\<username>\My Files\Home Folder\MFDS。

   注意

   每次新的 AppStream 2.0 執行個體連線後，您都必須完成步驟 5 - 8。

8. 在目錄伺服器/預設中，選擇匯入，然後完成下列步驟：

   • 在步驟 1：匯入類型中，選擇 JSON，然後選擇下一步。

   • 在步驟 2：上傳中，按一下以藍色方塊上傳檔案。

   • 在選擇要上傳的檔案中，輸入：

     • 檔案名稱：D:\<username>\workspace\BANKDEMO\config\BANKDEMO_ED.json。

     • 選擇 Open (開啟)。

   • 選擇下一步。

   • 在步驟 3：區域清除來自端點的清除連接埠。

   • 選擇下一步。

   • 在步驟 4：匯入中，選擇匯入。

   • 選擇 Finish (完成)。

   清單現在會顯示新的伺服器名稱 BANKDEMO。

1. 選擇企業開發人員。

2. 在 Server Explorer 中，選擇預設，然後從內容功能表中選擇重新整理。

   伺服器清單現在也應該顯示 BANKDEMO。

3. 選擇 BANKDEMO。

4. 從內容功能表中，選擇與專案建立關聯，然後選擇 BANKDEMO。

5. 從內容功能表中，選擇開始。

   主控台檢視應會顯示伺服器啟動的日誌。

   如果BANKDEMO CASSI5030I PLTPI Phase 2 List(PI) Processing Completed顯示訊息，表示伺服器已準備好測試 CICS BANKDEMO 應用程式。

1. 從 Windows Start 啟動 Micro Focus Rumba+ 桌面/Rumba+ 桌面。

2. 在歡迎中，選擇建立新工作階段/大型主機顯示。

3. 在大型主機顯示中，選擇連線/設定。

4. 在工作階段組態中，選擇連線/TN3270。

5. 在主機名稱/地址中，選擇插入並輸入 IP 地址 127.0.0.1。

6. 在 Telnet 連接埠中，輸入連接埠 6000。

7. 選擇套用。

8. 選擇連線。

   CICS 歡迎畫面會顯示包含第 1 列訊息的畫面：This is the Micro Focus MFE CICS region BANKDEMO。

9. 按 CTRL+Shift+Z 清除畫面。

1. 在空白畫面中，輸入 BANK。

2. 在畫面 BANK10 中，在使用者 ID.....： 的輸入欄位中，輸入 guest，然後按 Enter。

3. 在畫面 BANK20 中，在計算貸款成本前的輸入欄位中，輸入 /（正斜線） 並按下 Enter。

4. 在畫面 BANK70 中：

   • 在您想要借用的金額中...：，輸入 10000。

   • 在 中，以 的利率： 輸入 5.0。

   • 在 中，對於幾個月......：：，輸入 10。

   • 按 Enter。

   應顯示下列結果：

   Resulting monthly payment.............:   $1023.06

   這會在企業開發人員中完成 BANKDEMO 應用程式設定。

1. 在 Server Explorer 中，選擇預設，然後從內容功能表中選擇重新整理。

2. 選擇 BANKDEMO。

3. 從內容功能表中，選擇停止。

   主控台檢視應顯示伺服器停止的日誌。

   如果Server: BANKDEMO stopped successfully顯示訊息，表示伺服器已成功關閉。

Rocket Enterprise Analyzer 中定義的分析規則可以從 Enterprise Analyzer 匯出，並匯入企業開發人員，以在企業開發人員專案的來源上執行相同的分析規則。

1. 打開 Window/Preferences/Micro Focus/COBOL/Code Analysis/Rules.

2. 選擇編輯...，然後輸入D:\PhotonUser\My Files\Home Folder\AnalysisRules包含規則檔案 的資料夾名稱Loan+Calculation+Update.General-1.xml。

3. 選擇 Finish (完成)。

4. 選擇套用，然後選擇關閉。

5. 從 BANKDEMO 專案內容功能表中，選擇程式碼分析。

   您應該會看到貸款計算更新的項目。

使用新的分析規則，我們希望識別符合搜尋模式 的 COBOL 程式和程式碼行*PAYMENT*，*LOAN*以及*RATE*表達式、陳述式和變數。這將有助於導覽程式碼並識別必要的程式碼變更。

1. 從 BANKDEMO 專案內容功能表中，選擇程式碼分析/貸款計算更新。

   這將執行搜尋規則，並在稱為程式碼分析的新標籤中列出結果。當右下角的綠色進度列消失時，分析執行即完成。

   程式碼分析索引標籤應會顯示展開的 BBANK20P.CBL、 BBANK70P.CBL和 清單SBANK70P.CBL，每個清單都會列出符合搜尋模式的陳述式、表達式和變數。

   查看 的結果BBANK20P.CBL，只有已移動的常值符合搜尋模式。因此，可以忽略此程式。

2. 在索引標籤選單列中，選擇 - 圖示以全部摺疊。

3. 只要按兩下，即可展開SBANK70P.CBL並選取任何順序的行，查看這會如何開啟來源，並反白在來源碼中選取的行。您也將識別所有已識別的來源行都已標記。

首先，我們將變更 Adobe 地圖MBANK70.BMS和畫面處理程式SBANK70P.CBL和複製手冊CBANKDAT.CPY，以顯示新欄位。為了避免在本練習中不必要的編碼，修改後的來源模組可在 D:\PhotonUser\My Files\Home Folder\BANKDEMO-exercise\Exercise01 資料夾中使用。一般而言，開發人員會使用程式碼分析結果來導覽和修改來源。如果您有時間和 ，並且想要手動變更，請使用 MBANK70.BMS 和 SBANK70P.CBL （選用）* 中 *手動變更中提供的資訊來執行。

如需快速變更，請複製下列檔案：

1. ..\BANKDEMO-exercise\Exercis01\screens\MBANK70.BMS 至 D:\PhotonUser\workspace\bankdemo\source\screens。

2. .\BANKDEMO-exercise\Exercis01\cobol\SBANK70P.CBL 至 D:\PhotonUser\workspace\bankdemo\source\cobol。

3. ..\BANKDEMO-exercise\Exercis01\copybook\CBANKDAT.CPY 至 D:\PhotonUser\workspace\bankdemo\source\copybook。

4. 若要確保所有受變更影響的程式都已編譯，請選擇專案/清除.../清除所有專案。

如需手動變更 MBANK70.BMS和 SBANK70P.CBL，請完成下列步驟：

• 對於在 PAYMENT 欄位中MBANK70.BMS新增的手動變更，請執行下列動作：

  • 具有與 TXT08 相同屬性和 INITIAL 值「貸款金額總計」的 TXT09 TXT08

  • 具有與 付款相同屬性的總計

測試變更

若要測試變更，請重複下列各節中的步驟：

1. 從企業開發人員啟動 BANKDEMO 伺服器

2. 啟動 Rumba 3270 終端機

3. 執行 BankDemo 交易

   此外，您現在也應該會看到文字 Total Loan Amount.....................:。

4. 從企業開發人員停止 BANKDEMO 伺服器

在第二個步驟中，我們將變更BBANK70P.CBL並新增總貸款金額的計算。D:\PhotonUser\My Files\Home Folder\BANKDEMO-exercise\Exercise01 資料夾中提供具有必要變更的預備來源。如果您有時間並想要手動變更，請使用 BBANK70P.CBL （選用）* 中 *手動變更中提供的資訊進行變更。

如需快速變更，請複製下列檔案：

• ..\BANKDEMO-exercise\Exercis01\source\cobol\BBANK70P.CBL 至 D:\PhotonUser\workspace\bankdemo\source\cobol。

若要手動變更 BBANK70P.CBL，請完成下列步驟：

• 使用程式碼分析結果來識別必要的變更。

測試變更

若要測試變更，請重複下列各節中的步驟：

1. 從企業開發人員啟動 BANKDEMO 伺服器

2. 啟動 Rumba 3270 終端機

3. 執行 BankDemo 交易

   此外，您現在也應該會看到文字 Total Loan Amount.....................: $10230.60。

4. 從企業開發人員停止 BANKDEMO 伺服器

將變更遞交至中央 CodeCommit 儲存庫，並觸發CI/CD管道來建置、測試和部署變更。

1. 從 BANKDEMO 專案的內容選單中，選擇團隊/承諾。

2. 在 Git 預備索引標籤中，輸入下列遞交訊息：Added Total Amount Calculation。

3. 選擇遞交和推送...。

4. 開啟 CodePipeline 主控台並檢查管道執行的狀態。

   注意

   如果您遇到企業開發人員或團隊函數遞交或推送的任何問題，請使用 Git Bash 命令列界面。

在第一個步驟中，我們將貸款計算常式擷取至 COBOL 區段。在下一個步驟中，需要此步驟才能將程式碼擷取到獨立的 COBOL 程式。

1. 在 COBOL 編輯器BBANK70P.CBL中開啟 。

2. 在編輯器中，從內容選單中選擇程式碼分析/貸款計算更新。這只會掃描目前來源中分析規則中定義的模式。

3. 在程式碼分析標籤的結果中，尋找第一個算術陳述式 DIVIDE WS-LOAN-INTEREST BY 12。

4. 按兩下 陳述式以導覽至編輯器中的來源行。這是貸款計算常式的第一個陳述式。

5. 標記下列程式碼區塊，以便將貸款計算常式擷取至區段。

   DIVIDE WS-LOAN-INTEREST BY 12
                GIVING WS-LOAN-INTEREST ROUNDED.
              COMPUTE WS-LOAN-MONTHLY-PAYMENT ROUNDED =
                ((WS-LOAN-INTEREST * ((1 + WS-LOAN-INTEREST)
                    ** WS-LOAN-TERM)) /
                (((1 + WS-LOAN-INTEREST) * WS-LOAN-TERM) - 1 ))
                    * WS-LOAN-PRINCIPAL.
   EXER01     COMPUTE WS-LOAN-TOTAL-PAYMENT =
   EXER01             (WS-LOAN-MONTHLY-PAYMENT * WS-LOAN-TERM).

6. 在編輯器的內容選單中，選擇重構/擷取至區段...。

7. 輸入新區段名稱：LOAN-CALCULATION。

8. 選擇確定。

   標記的程式碼區塊現在已擷取至新LOAN-CALCULATION區段，且程式碼區塊已取代為 PERFROM LOAN-CALCULATION陳述式。

測試變更

若要測試變更，請重複以下各節所述的步驟。

1. 從企業開發人員啟動 BANKDEMO 伺服器

2. 啟動 Rumba 3270 終端機

3. 執行 BankDemo 交易

   此外，您現在也應該會看到文字 Total Loan Amount.....................: $10230.60。

4. 從企業開發人員停止 BANKDEMO 伺服器

   注意

   如果您想要避免上述步驟將程式碼區塊擷取至區段，您可以將步驟 1 的修改後來源從 複製到 ..\BANKDEMO-exercise\Exercis02\Step1\cobol\BBANK70P.CBL D:\PhotonUser\workspace\bankdemo\source\cobol。

在步驟 2 中， LOAN-CALCULATION區段中的程式碼區塊將擷取至獨立程式，而原始程式碼將取代為程式碼，以呼叫新的子程式。

1. 在編輯器BBANK70P.CBL中開啟 ，並尋找在步驟 1 中建立的新PERFORM LOAN-CALCULATION陳述式。

2. 將游標放在區段名稱內。它會標示為灰色。

3. 從內容功能表中，選取 Refactor->Extract Section/Paragraph to Program...。

4. 在擷取區段/段落至程式中，輸入新的檔案名稱：LOANCALC.CBL。

5. 選擇確定。

   新LOANCALC.CBL程式將在編輯器中開啟。

6. 向下捲動並檢閱要擷取和產生呼叫界面的程式碼。

7. 選取具有 的編輯器BBANK70P.CBL，然後移至 LOAN-CALCULATION SECTION。檢閱正在產生的程式碼，以呼叫新的子程式 LOANCALC.CBL。

   注意

   CALL 陳述式使用 DFHEIBLK和 DFHCOMMAREA 來LOANCALC呼叫 CICS 控制區塊。因為我們想要將新的LOANCALC.CBL子程式呼叫為非 CICS 程式，所以我們必須透過註解或刪除，從呼叫中移除 DFHEIBLK 和 DFHCOMMAREA 。

測試變更

若要測試變更，請重複以下各節所述的步驟。

1. 從企業開發人員啟動 BANKDEMO 伺服器

2. 啟動 Rumba 3270 終端機

3. 執行 BankDemo 交易

   此外，您現在也應該會看到文字 Total Loan Amount.....................: $10230.60。

4. 從企業開發人員停止 BANKDEMO 伺服器

   注意

   如果您想要避免上述步驟將程式碼區塊擷取至區段，您可以將步驟 1 的修改後來源從 ..\BANKDEMO-exercise\Exercis02\Step2\cobol\BBANK70P.CBL和 複製到 LOANCALC.CBL D:\PhotonUser\workspace\bankdemo\source\cobol。

將變更遞交至中央 CodeCommit 儲存庫，並觸發CI/CD管道來建置、測試和部署變更。

1. 在 BANKDEMO 專案的內容選單中，選擇團隊/承諾。

2. 在 Git 預備索引標籤中

   • 在未暫存階段 LOANCALC.CBL 和 LOANCALC.CBL.mfdirset 中新增 。

   • 輸入遞交訊息：Added Total Amount Calculation。

3. 選擇遞交和推送...。

4. 開啟 CodePipeline 主控台並檢查管道執行的狀態。

   注意

   如果您遇到企業開發人員或團隊函數遞交或推送的任何問題，請使用 Git Bash 命令列界面。
