AWS Blu Age Blusam

在大型主機系統上 （在下列主題中稱為「舊版」)，商業資料通常會使用 VSAM （虛擬儲存存取方法） 儲存。資料存放在屬於「資料集」的「記錄」（位元組陣列）中。

有四個資料集組織：

使用 AWS Blu Age Refactoring 方法現代化舊版應用程式時，現代化應用程式不再旨在存取 VSAM 儲存的資料，同時保留資料存取邏輯。Blusam 元件是答案：它允許從舊版 VSAM 資料集匯出匯入資料，為現代化應用程式提供 API，以搭配專用的管理 Web 應用程式來操作它們。請參閱 AWS Blu Age Blusam管理主控台。

Blusam API 可讓您保留資料存取邏輯 （循序、隨機和相對讀取；插入、更新和刪除記錄），而依賴快取策略和 RDBMS 型儲存的元件架構則允許具有有限資源的高輸送量 I/O 操作。

Blusam 基礎設施

Blusam 依賴 PostgreSQL RDBMS 儲存資料集，包括原始記錄資料和金鑰索引 （如適用）。最愛的選項是使用 Amazon Aurora PostgreSQL 相容引擎。本主題中的範例和圖例是以此引擎為基礎。

快取

除了儲存體本身之外， 與快取實作結合時Blusam運作速度更快。

目前支援兩個快取引擎：EhCache 和 Redis，每個引擎都有自己的使用案例：

鎖定

為了處理資料集和記錄的並行存取， Blusam依賴可設定的鎖定系統。鎖定可套用至兩個層級：資料集和記錄：

應根據快取組態相應地設定Blusam鎖定系統：

Blusam 內部和資料從舊版遷移

儲存資料集：記錄和索引

匯入至 的每個舊版資料集Blusam都會儲存到專用資料表；資料表的每一列代表記錄，使用兩個資料欄：

例如，請參閱 CardDemo 應用程式中使用的 KSDS 資料集內容：

關於資料集中繼資料和索引鍵：每個資料集都與名為 的資料表中的兩列相關聯metadata。這是預設的命名慣例。若要了解如何自訂，請參閱 Blusam 組態。

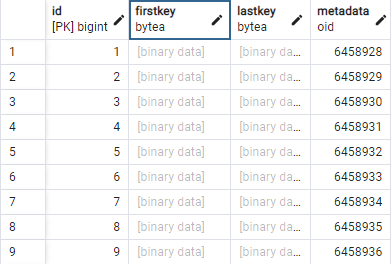

此外，大型/非常大型的資料集索引 （如果適用） 會使用分頁機制存放；索引頁面二進位序列化會以專用資料表的資料列存放 （每個資料集索引鍵一個資料表）。索引的每個頁面都會儲存在資料列中，並具有下列資料欄：

資料表名稱是資料集名稱和金鑰內部名稱的串連，其中包含金鑰的相關資訊，例如金鑰偏移、金鑰是否接受重複 （設定為 true 以允許重複） 以及金鑰長度。例如，假設名為 "AWS_LARGE_KSDS" 的資料集具有下列兩個定義金鑰：

在此情況下，下表會存放與兩個索引鍵相關的索引。

使用寫入落後機制最佳化 I/O 輸送量

為了最佳化插入/更新/刪除操作效能，Blusam引擎依賴可設定的寫入落後機制。該機制建立在專用執行緒集區上，該集區使用大量更新查詢來處理持久性操作，將Blusam儲存的 I/O 輸送量最大化。

Blusam 引擎會收集應用程式對記錄執行的所有更新操作，並建置要分派給專用執行緒進行處理的記錄批次。然後，使用大量更新查詢將批次保留到Blusam儲存體，避免使用原子持久性操作，確保盡可能使用最佳的網路頻寬。

機制使用可設定的延遲 （預設為一秒） 和可設定的批次大小 （預設為 10000 筆記錄）。一旦符合下列兩個條件中的第一個，就會執行建置持久性查詢：

若要了解如何設定幕後寫入機制，請參閱 可選屬性。

挑選適當的儲存方案

如上一節所示，資料集的儲存方式取決於其「權重」。但是，對於資料集，什麼被視為小型、中型或大型？ 何時選擇分頁儲存策略，而不是一般儲存策略？

該問題的答案取決於下列各項。

使用非分頁索引儲存方案時，每個資料集的完整索引和記錄大小集合會在資料集開啟時間載入伺服器記憶體。此外，如果涉及快取，則所有資料集記錄可能會使用一般方法預先載入快取，這可能會導致快取基礎設施端的記憶體資源耗盡。

根據定義的金鑰數量、金鑰值的長度、記錄數量和同時開啟的資料集數量，可針對指定的已知使用案例大致評估耗用記憶體數量。

如需詳細資訊，請參閱 估計指定資料集的記憶體使用量。

Blusam 遷移

為指定的資料集選取適當的儲存體方案後，必須透過遷移舊版資料集來填入Blusam儲存體。

若要達成此目的，使用者必須使用舊版資料集的原始二進位匯出，而不需要在匯出程序期間使用任何字元集轉換。從舊版系統傳輸資料集匯出時，請確定不會損毀二進位格式。例如，使用 FTP 時強制執行二進位模式。

原始二進位匯出僅包含記錄。匯入機制不需要匯出索引鍵/索引，因為匯入機制正在即時重新計算所有索引鍵/索引。

資料集二進位匯出可用後，有幾個選項可將其遷移至Blusam存在：

在 AWS 大型主機現代化受管環境上：

或

或

Amazon EC2 上的 AWS On Blu Age 執行期：

或

使用 Groovy 指令碼匯入資料集

本節將協助您撰寫 groovy 指令碼，將舊版資料集匯入 Blusam。

它從一些強制性匯入開始：

import com.netfective.bluage.gapwalk.bluesam.BluesamManager
import com.netfective.bluage.gapwalk.bluesam.metadata.Key;
import com.netfective.bluage.gapwalk.rt.provider.ServiceRegistry
import java.util.ArrayList; //used for alternate keys if any

之後，針對要匯入的每個資料集，程式碼會建置在指定的模式上：

您可以使用下列識別符，從服務登錄檔擷取 5 個服務實作：

是否選擇 KSDS/ESDS 的一般版本和大型版本服務，取決於資料集的大小，以及您想要套用的儲存策略。若要了解如何選擇適當的儲存策略，請參閱 挑選適當的儲存方案。

若要能夠成功將資料集匯入 Blusam，必須將適當的屬性提供給載入服務。

常見屬性：

資料集類型相依屬性：

金鑰建構函數呼叫：

下列 Groovy 範例說明各種載入案例。

使用兩個備用金鑰載入大型 KSDS：

import com.netfective.bluage.gapwalk.bluesam.BluesamManager
import com.netfective.bluage.gapwalk.bluesam.metadata.Key;
import com.netfective.bluage.gapwalk.rt.provider.ServiceRegistry
import java.util.ArrayList;

// Loading a large KSDS into Blusam
def map = [:]
map.put("bluesamManager", applicationContext.getBean(BluesamManager.class));
map.put("datasetName", "largeKsdsSample");
map.put("inFilePath", "/work/samples/largeKsdsSampleExport");
map.put("recordLength", 49);
map.put("primaryKey", new Key(0, 18));
ArrayList altKeys = [new Key(true, 10, 8), new Key(false, 0, 9)]
map.put("alternateKeys", altKeys);
map.put("indexingPageSizeInMb", 25);
def service = ServiceRegistry.getService("BluesamLargeKSDSFileLoader");
service.runService(map);

載入不含備用索引鍵的可變記錄長度 ESDS：

import com.netfective.bluage.gapwalk.bluesam.BluesamManager
import com.netfective.bluage.gapwalk.bluesam.metadata.Key;
import com.netfective.bluage.gapwalk.rt.provider.ServiceRegistry

// Loading an ESDS into Blusam
def map = [:]
map.put("bluesamManager", applicationContext.getBean(BluesamManager.class));
map.put("datasetName", "esdsSample");
map.put("inFilePath", "/work/samples/esdsSampleExport");
map.put("recordLength", 0);
def service = ServiceRegistry.getService("BluesamESDSFileLoader");
service.runService(map);

可變記錄長度資料集匯出將包含強制性的 Record Decriptor Word (RDW) 資訊，以允許在讀取時分割記錄。

載入固定記錄長度 RRDS：

import com.netfective.bluage.gapwalk.bluesam.BluesamManager
import com.netfective.bluage.gapwalk.bluesam.metadata.Key;
import com.netfective.bluage.gapwalk.rt.provider.ServiceRegistry

// Loading a RRDS into Blusam
def map = [:]
map.put("bluesamManager", applicationContext.getBean(BluesamManager.class));
map.put("datasetName", "rrdsSample");
map.put("inFilePath", "/work/samples/rrdsSampleExport");
map.put("recordLength", 180);
def service = ServiceRegistry.getService("BluesamRRDSFileLoader");
service.runService(map);

在多結構描述模式中載入資料集：

多結構描述模式：在某些舊版系統中，VSAM 檔案會組織成檔案集，允許程式存取和修改指定分割區內的資料。現代系統會將每個檔案集視為結構描述，啟用類似的資料分割和存取控制。

若要在 application-main.yml 檔案中啟用多結構描述模式，請參閱 Blusam 組態。在此模式中，資料集可以使用共用內容載入至特定結構描述，該內容是執行時間資訊的記憶體內登錄檔。若要將資料集載入特定結構描述，請在資料集名稱前加上相關結構描述名稱。

將 KSDS 檔案載入至多結構描述模式的特定結構描述：

import com.netfective.bluage.gapwalk.bluesam.BluesamManager
import com.netfective.bluage.gapwalk.bluesam.metadata.Key;
import com.netfective.bluage.gapwalk.rt.provider.ServiceRegistry
import java.util.ArrayList;
import com.netfective.bluage.gapwalk.rt.shared.SharedContext;

// Loading a KSDS into Blusam
def map = [:]
String schema = "schema1";
String datasetName = schema+"|"+"ksdsSample";
SharedContext.get().setCurrentBlusamSchema(schema);
schema = SharedContext.get().getCurrentBlusamSchema();
map.put("bluesamManager", applicationContext.getBean(BluesamManager.class));
map.put("datasetName", datasetName);
map.put("inFilePath", "/work/samples/ksdsSampleExport");
map.put("recordLength", 49);
map.put("primaryKey", new Key(0, 18));
map.put("indexingPageSizeInMb", 25);
def service = ServiceRegistry.getService("BluesamKSDSFileLoader");
service.runService(map);

將大型 KSDS 檔案載入至多結構描述模式的特定結構描述：

import com.netfective.bluage.gapwalk.bluesam.BluesamManager
import com.netfective.bluage.gapwalk.bluesam.metadata.Key;
import com.netfective.bluage.gapwalk.rt.provider.ServiceRegistry
import java.util.ArrayList;
import com.netfective.bluage.gapwalk.rt.shared.SharedContext;

// Loading a Large KSDS into Blusam
def map = [:]
String schema = "schema1";
String datasetName = schema+"|"+"largeKsdsSample";
SharedContext.get().setCurrentBlusamSchema(schema);
schema = SharedContext.get().getCurrentBlusamSchema();
map.put("bluesamManager", applicationContext.getBean(BluesamManager.class));
map.put("datasetName", datasetName);
map.put("inFilePath", "/work/samples/LargeKsdsSampleExport");
map.put("recordLength", 49);
map.put("primaryKey", new Key(0, 18));
map.put("indexingPageSizeInMb", 25);
def service = ServiceRegistry.getService("BluesamLargeKSDSFileLoader");
service.runService(map);

此外，組態項目 （要在application-main.yml組態檔案中設定） 可用來微調匯入程序：

Blusam 組態

設定 Blusam 發生在application-main.yml組態檔案中 （或在Blusam管理主控台 -- BAC -- 應用程式獨立部署的application-bac.yml組態檔案中）。

Blusam 必須在兩個層面上設定：

Blusam 儲存和快取存取組態

如需如何使用秘密管理員或資料來源設定Blusam儲存和快取存取權的詳細資訊，請參閱 設定 AWS Blu Age Runtime 的組態。

Blusam 引擎組態

停用 Blusam 支援

首先，讓我們提到，透過將 bluesam.disabled 屬性設定為 ，可以完全停用Blusam支援true。應用程式啟動時，伺服器日誌中會顯示一則資訊訊息，提醒Blusam停用：

BLUESAM is disabled. No operations allowed.

在這種情況下Blusam，不需要進一步設定 ，而且任何嘗試使用Blusam相關功能 （以程式設計方式或透過 REST 呼叫） 的嘗試都會在 Java 程式碼執行UnsupportedOperationException中引發 ，並提供有關Blusam停用的相關說明訊息。

Blusam 引擎屬性

Blusam 引擎組態屬性會在 bluesam 金鑰字首下重新分組：

強制性屬性

可選屬性

Blusam 鎖定：屬性的字首為 locks

寫入落後機制：屬性的字首為write-behind索引鍵：

內嵌 EhCache 微調：屬性的字首為ehcache索引鍵：

多結構描述組態屬性

範例組態程式碼片段：

dataSource:
  bluesamDs:
    driver-class-name: org.postgresql.Driver
    ...
    ...
bluesam:
  locks:
    lockTimeOut: 700
  cache: ehcache
  persistence: pgsql
  ehcache:
    resource-pool:
      size: 8GB
  write-behind:
    enabled: true
    threads: 8
    batchsize: 5000
  pgsql:
    dataSource : bluesamDs

範例組態程式碼片段 （針對 啟用多結構描述模式Blusam)：

dataSource:
  bluesamDs:
    driver-class-name: org.postgresql.Driver
    ...
    ...
bluesam:
  locks:
    lockTimeOut: 700
  cache: ehcache
  persistence: pgsql
  ehcache:
    resource-pool:
      size: 8GB
  write-behind:
    enabled: true
    threads: 8
    batchsize: 5000
  multiSchema: true
  pgsql:
    dataSource : bluesamDs
    schemas:
      - "schema1"
      - "schema2"
      - "schema3"
    fallbackSchema: schema3

Blusam 管理主控台

Blusam 管理主控台 (BAC) 是一種 Web 應用程式，用於管理Blusam儲存體。如需 BAC 的詳細資訊，請參閱 AWS Blu Age Blusam管理主控台。

附錄

一般資料集中繼資料屬性

一般資料集中繼資料序列化屬性清單：

估計指定資料集的記憶體使用量

對於中小型資料集，中繼資料 （各種金鑰的大小和索引） 將完全載入記憶體。為託管用於執行現代化應用程式的伺服器之機器配置適當的資源，需要找出Blusam資料集產生的記憶體消耗量，特別是中繼資料。本節提供相關運算子的實際答案。

指定的公式僅適用於中Blusam小型資料集，而不是使用「大型」儲存策略。

Blusam 資料集中繼資料

對於Blusam資料集，中繼資料分為兩個部分：

計算內部中繼資料足跡

記錄大小映射

首先，內部中繼資料會儲存映射，以保留每個記錄的大小 （以整數形式），並指定其 RBA （相對位元組地址，以長數字形式存放）。

該資料結構的記憶體使用量，以位元組為單位： 80 * number of records

這適用於所有資料集類型。

索引

關於 KSDS 的主索引鍵或 ESDS 和 KSDS 上的備用索引鍵，用量的計算取決於兩個因素：

下圖顯示根據金鑰大小 (x 軸），每個記錄的金鑰索引大小 (y 軸）。

用於評估資料集之指定索引鍵的佔用量的對應公式為：

index footprint = number of records * ( 83 + 8 (key length / 8))

其中 ' / ' 代表整數分割。

範例：

指定資料集的總佔用空間是所有索引鍵的所有佔用空間和記錄大小映射的佔用空間總和。

例如，以只有單一金鑰的範例資料集 2 為例，全域足跡為：
