資產模型界面

AWS IoT SiteWise 介面可跨不同的資產模型設定標準。它們定義了一個共同的結構，可確保一致性，同時允許實作的變化。

介面與資產模型 （屬性、複合模型和階層） 共用相同的結構，但您無法直接從它們建立資產。相反地，界面會套用至現有的資產模型，以確保標準化。介面不支援元件模型。

使用界面有幾個優點：

  • 不同資產模型變化的標準化屬性和指標

  • 簡化界面層級的指標定義

  • 更有效率地管理複雜的資產階層

  • 每個資產模型變化的獨立屬性生命週期管理

  • 增強跨團隊協作，其中營運團隊專注於實體資產呈現，同時資料團隊跨設備建立標準

建議您先建立資產模型，以建立真實世界工業設備的模型。每個設備類型都有自己的一組屬性，都可以由自己的資產模型表示。

資產模型標準化使用案例

介面有助於將不同資產模型的屬性標準化，同時保留其唯一特性。

例如，動力傳動車間有四個站點：引擎、傳輸、差異和組件。每個工作站都包含各種設備類型。例如，引擎工作站包含 CNC 機器，但規格不同：有些是 3 軸，其他則是 5 軸。

圖表顯示僅使用資產模型和資產的動力傳動站設備階層。動力傳動車間位於頂端，接著是引擎、傳輸、差異和組裝站在第二層下的每個資產模型。在第三個關卡下，有個別的 CNC 機器透過來自引擎站資產模型的軸進行細分。相反地，也有資產模型源自於組合工作站模型。在第四層， 是以名稱表示個別 CNC 機器或機器人機臂的每個資產。

不過，介面可讓您建立 CNC 機器中常見性的標準。您可以在 界面中使用可重複的屬性，而不是為每個屬性建立資產模型。

例如，您可以：

  1. 為每個機器類型類別建立個別的資產模型。在此範例中，這是「CNC 3 軸機器」和「CNC 5 軸機器」。

  2. 定義具有常見屬性和指標的標準界面。在此範例中，Temperature-in-C、 Down-time和 Running-time都是套用至兩個 CNC 機器的常見屬性。

  3. 將此界面套用至所有 CNC 機器資產模型，仍然允許個別資產模型上的裝置特定屬性。

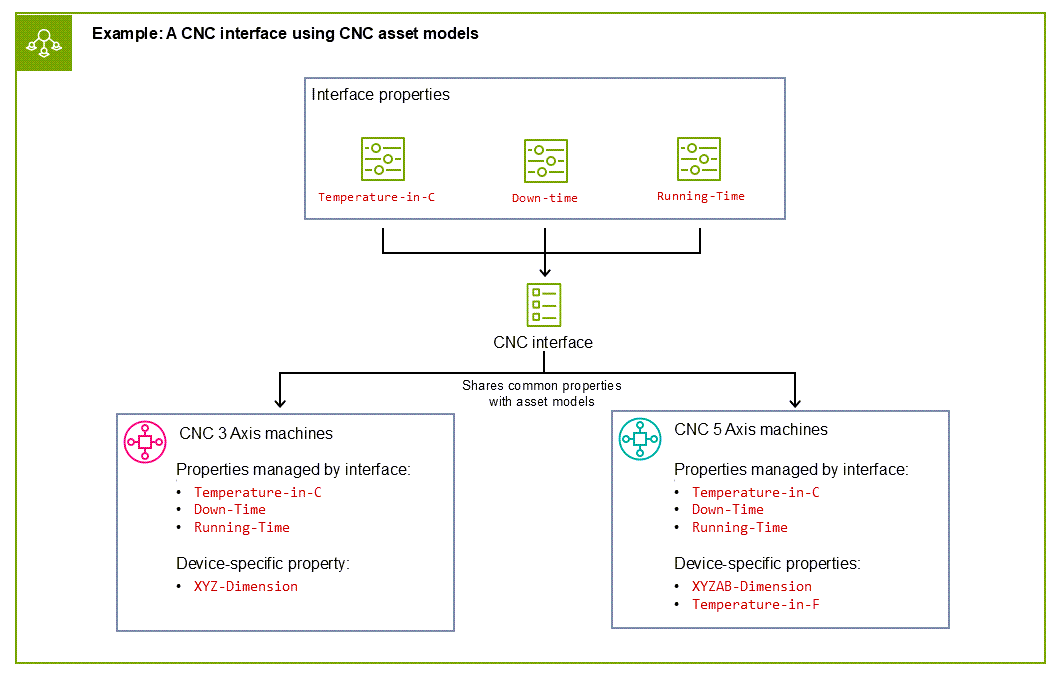

圖表顯示界面如何簡化上圖的資產模型組織。它顯示引擎站 CNC 機器的數個可重複參數，現在由傳遞至 3 軸和 5 軸 CNC 機器資產模型的各種屬性的介面所管理，同時還允許每個機器上的裝置特定屬性。

您也可以在介面層級定義可用性指標。例如， 會根據停機時間和執行時間值來Avail = avg(Down-time, Running-time)計算可用性。

使用界面可跨適用設備確保一致的屬性定義和指標，同時維護每個機器類型的唯一特性，以簡化您的資產模型管理。

結構和元件

介面包含與資產模型相同的屬性類型：屬性、測量、轉換和指標。在資產模型上疊加時，您可以將現有屬性映射至其介面對等。未映射的界面屬性會在資產模型中自動建立。

介面階層定義彙總指標，而資產模型階層則啟用資產關聯。當您使用 界面時，服務會在運算彙總指標時，自動將資產模型階層映射至界面階層。套用界面後，彙總指標會透過界面階層而非資產模型自己的階層來定義。

考量事項

使用介面時，請謹記下列考量事項：

  • 資產模型和界面屬性可以依名稱自動映射或手動映射。計算彙總指標時，服務會自動映射階層。

  • 您無法在連結的資產模型中定義使用界面指標做為輸入的其他指標。

  • 資產模型只能連結到一個界面。不過，您可以將多個資產模型套用至相同的界面。

  • 介面不支援警示。

  • 介面不支援元件模型。
