進階 AWS Glue 串流概念

在當代以資料驅動的應用程式中，資料的重要性隨著時間推移而逐漸式微，其價值也從提供預測轉變為做出反應。因此，客戶希望能即時處理資料，以便更快地做出決策。處理即時資料饋送 (例如來自 IoT 感應器) 時，資料可能不會依序送達，或在擷取時由於網路延遲和其他來源相關的故障而導致處理延遲。作為 AWS Glue 平台的一部分，AWS Glue 串流以這些功能為基礎，以提供可擴展的無伺服器串流 ETL，並由 Apache Spark 結構化串流提供支援，讓使用者能夠進行即時資料處理。

在本主題中，我們將探討 AWS Glue 串流的進階串流概念和功能。

處理串流時的時間考量

處理串流時有四種時間概念：

螢幕擷取畫面顯示 Amazon CloudWatch 監控日誌，AWS Glue針對上述範例，並查看所需的執行器數量 （橘色線），並擴展執行器 （藍色線） 以符合該日誌，而不需要手動調整。

  • Event-time：事件發生的時間。在大多數情況下，此欄位會內嵌在來源的 event-data 本身。

  • Event-time-window：兩個事件時間之間的時間範圍。如上圖所示，W1 是從 17:00 到 17:10 的事件時間範圍。每個事件時間範圍都是由多個事件組成的群組。

  • Trigger-time：觸發時間可控制資料處理和更新結果的頻率。這是微批次處理開始的時間。

  • Ingestion-time：將串流資料擷取至串流服務的時間。如果事件時間未嵌入至事件本身，在某些情況下，可將此時間用於衡量事件時段。

衡量事件時段

衡量事件時段是一種技術，您可以依事件時段將多個事件分組及彙整。我們將透過以下範例探討衡量事件時段的好處，以及運用此技術的時機。

根據業務使用案例，Spark 支援三種時段類型。

  • 輪轉時段：您彙整的一系列固定長度的不重疊事件時段。

  • 滑動時段：從「長度固定」這點來看與輪轉時段類似，但只要滑動的時段小於事件時段本身，則時段可以重疊或滑動。

  • 工作階段時段：從輸入資料事件開始，只要在間隙或閒置時接收到輸入資料，此時段就會持續延長。視資料輸入而定，工作階段時段的時段長度可以是靜態或動態。

輪轉時段

輪轉時段是您彙整的一系列固定長度的不重疊事件時段。讓我們以真實的範例來說明這一點。

螢幕擷取畫面顯示 Amazon CloudWatch 監控日誌，AWS Glue針對上述範例，並查看所需的執行器數量 （橘色線），並擴展執行器 （藍色線） 以符合該日誌，而不需要手動調整。

ABC 汽車公司想要為一款新品牌的跑車進行行銷活動。他們想挑一個跑車迷人數最多的城市。為了達到這個目標，他們在網站上展示了一段介紹該車款的 15 秒簡短廣告。會記錄並串流所有「點選」和對應的「城市」 Amazon Kinesis Data Streams。我們想算出在 10 分鐘的時段中的點擊次數，並依城市進行分組，以了解哪個城市的需求最高。以下為彙整的輸出結果。

window_start_time window_end_time 城市 total_clicks
2023-07-10 17：00：00 2023-07-10 17：10：00 達拉斯 75
2023-07-10 17：00：00 2023-07-10 17：10：00 芝加哥 10
2023-07-10 17：20：00 2023-07-10 17：30：00 達拉斯 20
2023-07-10 17：20：00 2023-07-10 17：30：00 芝加哥 50

如上所述，這些事件時段與觸發時間間隔不同。舉例來說，即使觸發時間是每分鐘一次，輸出結果也只會顯示 10 分鐘的不重疊彙總時段。為了取得最佳結果，觸發間隔最好能與事件時段一致。

在上表中，達拉斯在 17:00-17:10 這個時段共獲得 75 次點擊，芝加哥則有 10 次點擊。此外，任何城市在 17:10 - 17:20 這個時段都沒有資料，因此系統略過了這個時段。

現在，您可以透過下游分析應用程式對此資料進行進一步分析，以確定最適合進行行銷活動的城市。

在 AWS Glue 使用輪轉時段

  1. 建立 a Amazon Kinesis Data Streams DataFrame 並從中讀取。範例：

    parsed_df = kinesis_raw_df \
                .selectExpr('CAST(data AS STRING)') \
                .select(from_json("data", ticker_schema).alias("data")) \
                .select('data.event_time','data.ticker','data.trade','data.volume', 'data.price')

  2. 處理輪轉時段的資料。在下面的範例中，資料會根據 10 分鐘輪轉時段的輸入欄位「event_time」分組，並將輸出寫入到 Amazon S3 資料湖中。

    grouped_df = parsed_df \
                .groupBy(window("event_time", "10 minutes"), "city") \
                .agg(sum("clicks").alias("total_clicks"))

summary_df = grouped_df \
                .withColumn("window_start_time", col("window.start")) \
                .withColumn("window_end_time", col("window.end")) \
                .withColumn("year", year("window_start_time")) \
                .withColumn("month", month("window_start_time")) \
                .withColumn("day", dayofmonth("window_start_time")) \
                .withColumn("hour", hour("window_start_time")) \
                .withColumn("minute", minute("window_start_time")) \
                .drop("window")

write_result = summary_df \
                .writeStream \
                .format("parquet") \
                .trigger(processingTime="10 seconds") \
                .option("checkpointLocation", "s3a://bucket-stock-stream/stock-stream-catalog-job/checkpoint/") \
                .option("path", "s3a://bucket-stock-stream/stock-stream-catalog-job/summary_output/") \
                .partitionBy("year", "month", "day") \
                .start()

滑動時段

從「長度固定」這點來看，滑動時段與輪轉時段類似，但只要滑動的時段小於事件時段本身，則時段可以重疊或滑動。由於可滑動的性質，輸入資料可以綁定至多個時段。

螢幕擷取畫面顯示滑動時段範例。

為了更清楚地了解這一點，讓我們舉個例子，來看一家想要找出疑似信用卡詐騙的銀行。串流應用程式可以監控連續串流的信用卡交易。這些交易可以每 10 分鐘的時段進行彙總，每 5 分鐘，時段就會向前滑動，將最久之前的 5 分鐘的資料消除，新增最近 5 分鐘的新資料。在每一個時段，可依國家/地區將交易分組，檢查是否存在可疑模式，例如在美國進行交易後，緊接著立即在澳洲進行另一筆交易。為了簡單起見，當總交易金額大於 $100 美元，我們就將該交易歸類為詐騙。一旦偵測到這類模式，系統就會發出疑似詐騙訊號，並可能將該信用卡凍結。

信用卡處理系統會針對每個信用卡識別碼和國家/地區，將一連串交易事件傳送給 Kinesis。 AWS Glue 任務會執行分析並產生下列彙總輸出。

window_start_time window_end_time card_last_four 國家/地區 total_amount
2023-07-10 17：00：00 2023-07-10 17：10：00 6544 美國 85
2023-07-10 17：00：00 2023-07-10 17：10：00 6544 澳洲 10
2023-07-10 17：05：45 2023-07-10 17：15：45 6544 美國 50
2023-07-10 17：10：45 2023-07-10 17：20：45 6544 美國 50
2023-07-10 17：10：45 2023-07-10 17：20：45 6544 澳洲 150

根據以上彙總資料，您可以看到 10 分鐘的時段每 5 分鐘滑動一次，並依交易金額進行加總。系統在 17:10-17:20 這個時段偵測到異常，該時段出現極端值，也就是一筆澳洲 150 美元的交易。AWS Glue 可偵測到此異常，並使用 boto3 將帶有違規密鑰的警報事件推送到 SNS 主題。此外，Lambda 函式可以訂閱此主題並採取動作。

處理滑動時段的資料

group-by 子句和範圍函數可用於實作滑動時段，如下圖所示。

grouped_df = parsed_df \
            .groupBy(window(col("event_time"), "10 minute", "5 min"), "country", "card_last_four") \
            .agg(sum("tx_amount").alias("total_amount"))

工作階段時段

和前述兩種時段皆有固定的長度不同，工作階段時段的時段長度視資料輸入而定，可以是靜態或動態。工作階段時段從輸入資料事件開始，只要在間隙或閒置時接收到輸入資料，此時段就會持續延長。

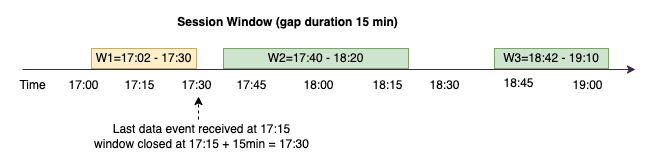

螢幕擷取畫面顯示滑動時段範例。

讓我們舉個例子。ABC 飯店想要找出一星期中最繁忙的時間，以便為客人提供更好的優惠。只要客人一登記入住，工作階段時段便隨即開始，而 Spark 會在該事件時段維持彙總狀態。每次訪客簽入時，都會產生事件並傳送至其中 Amazon Kinesis Data Streams。該飯店決定如果 15 分鐘內沒有人辦理入住手續，事件時段就會結束。當有新的客人登記入住時，下一個事件時段就會再次開始。輸出的資料如下所示。

window_start_time window_end_time 城市 total_checkins
2023-07-10 17：02：00 2023-07-10 17：30：00 達拉斯 50
2023-07-10 17：02：00 2023-07-10 17：30：00 芝加哥 25
2023-07-10 17：40：00 2023-07-10 18：20：00 達拉斯 75
2023-07-10 18：50：45 2023-07-10 19：15：45 達拉斯 20

第一次登記入住的事件時間發生在 17:02，彙總事件時段便從 17:02 開始。只要系統在 15 分鐘內接收到事件，此彙總就會持續進行。在上面的例子中，最後收到的事件是在 17:15，接下來的 15 分鐘都沒有事件。因此，Spark 在 17:30 (17:15 + 15 分鐘) 結束了該事件時段，並設定該時段為 17:02 - 17:30。在 17:47 收到新的登記入住資料事件時，便又開始了新的事件時段。

處理工作階段時段的資料

group-by 子句和範圍函數可用於實作滑動時段。

grouped_df = parsed_df \
            .groupBy(session_window(col("event_time"), "10 minute"), "city") \
            .agg(count("check_in").alias("total_checkins"))

輸出模式

輸出模式是將無邊界表格的結果寫入外部連接器的一種模式，共有三種模式可用。在以下範例中，您要在每個微批次串流和處理資料行時，計算某個字的出現次數。

  • 完整模式：即使單字出現次數尚未在目前的事件時段更新，整個結果表格仍會在每次微批次處理後寫入連接器。

  • 附加模式：此為預設模式。在此模式中，只有自上次觸發後新增至結果表格的新單字和/或新列才會寫入連接器。此模式適用於地圖、flatMap、篩選條件等查詢的無狀態串流。

  • 更新模式：只有自上次觸發後更新或新增至結果表格的文字和/或列才會寫入連接器。

    注意

    工作階段時段不支援「更新」輸出模式。

處理延遲資料和浮水印

在處理即時資料時，資料可能會因為網路延遲和上游故障問題而延遲到達，因此我們需要一種機制來對遺漏的事件時段再次進行彙總。但是，要做到這一點，需要維持狀態。同時，較舊的資料必須清理掉，以限制狀態的大小。Spark 2.1 版新增了對浮水印功能的支援，該功能可維持狀態，並可讓用戶指定延遲資料的閾值。

參考上面的股票代碼範例，讓我們假設允許的延遲資料閾值為不超過 10 分鐘。為了簡化情況，我們假設使用輪轉時段，股票代碼為 AMZ，交易為買入。

螢幕擷取畫面顯示當延遲資料新增至資料集時，輸入串流和產生的資料表範例。

在上圖中，我們在計算 10 分鐘輪轉時段的總量。在 17:00、17:10 和 17:20 皆有觸發事件。在時間軸箭頭上方，顯示的是輸入資料串流，下方則是無邊界結果表。

在第一個 10 分鐘輪轉時段中，我們根據 event_time 進行彙總，計算出的 total_volume 為 30。在第二個事件時段，Spark 在 event_time = 17:02 時，取得了第一個資料事件。由於這是 Spark 迄今為止可查看的 event_time 上限，因此浮水印閾值設為往回追溯 10 分鐘 (也就是 watermark_event_time = 16:52)。任何 event_time 在 16:52 之後的資料事件都會被視為有時限的彙總，而任何在此時間之前的資料事件則會被捨棄。這可讓 Spark 可以多維持 10 分鐘的中繼狀態，以容納延遲的資料。在時鐘時間大約 17:08 時，Spark 收到 event_time = 16:54 的事件，此時間正好落在閾值內。因此，Spark 重新計算了「16:50 - 17:00」這個事件時段，並將總量從 30 更新為 60。

但是，在 17:20 這個觸發時間，當 Spark 收到 event_time = 17:15 的事件時，其設定的 watermark_event_time = 17:05。因此，event_time = 17:03 的延遲資料事件便被認定為「延遲太久」，而被系統忽略。

Watermark Boundary = Max(Event Time) - Watermark Threshold

在 AWS Glue 使用浮水印

在超過浮水印邊界之前，Spark 不會將資料發出或寫入至外部連接器。若要在 AWS Glue 實作浮水印，請參閱以下範例。

grouped_df = parsed_df \
                .withWatermark("event_time", "10 minutes") \
                .groupBy(window("event_time", "5 minutes"), "ticker") \
                .agg(sum("volume").alias("total_volume"))
