Cypress CY8CKIT-064S0S2-4343W 套件入門

更新 Cypress OpenOCD

1. 前往 Cypress OpenOCD 發行頁面。

2. 下載作業系統的封存檔案 (Windows/Mac/Linux)。

3. 刪除 中的現有檔案ModusToolbox/tools_2.x/openocd。

4. 將 中的檔案取代為您ModusToolbox/tools_2.x/openocd在上一個步驟中下載的封存擷取內容。

更新 Cypress Firmware-loader

1. 前往 Cypress Firmware-loader 版本頁面。

2. 下載作業系統的封存檔案 (Windows/Mac/Linux)。

3. 刪除 中的現有檔案ModusToolbox/tools_2.x/fw-loader。

4. 將 中的檔案取代為您ModusToolbox/tools_2.x/fw-loader在上一個步驟中下載的封存擷取內容。

1. 佈建您的套件

   請遵循 CY8CKIT-064S0S2-4343W 套件的佈建指南說明，安全地佈建您的套件 AWS IoT。

   此套件需要 CySecureTools 3.1.0 或更新版本。

2. 設定序列連線

   1. 將套件連接至您的主機電腦。

   2. 主機電腦上會自動列舉套件的 USB 序列連接埠。識別連接埠號碼。在 Windows 中，您可以使用連接埠 (COM & LPT) 下的 Device Manager 來識別它。

   3. 啟動序列終端機，並使用以下設定開啟連線：

      • 傳輸速率：115200

      • 資料：8 位元

      • 同位：無

      • 停止位元：1

      • 流量控制：無

1. 請務必遵循 CY8CKIT-064S0S2-4343W 套件佈建指南中的步驟。

2. 建置 FreeRTOS 示範。

   1. 開啟適用於 ModusToolbox 的 Eclipse IDE，然後選擇或建立工作區。

   2. 從 File (檔案) 功能表中，選擇 Import (匯入)。

      展開一般，選擇現有專案到工作區，然後選擇下一步。

   3. 在根目錄中，輸入 freertos/projects/cypress/CY8CKIT-064S0S2-4343W/mtb/aws_demos ，然後選取專案名稱 aws_demos。預設應該選取它。

   4. 選擇完成，將專案匯入您的工作區。

   5. 執行下列其中一項操作來建置應用程式：

      • 從快速面板中，選取建置 aws_demos 應用程式。

      • 選擇專案，然後選擇全部建置。

      確保專案編譯時不會發生錯誤。

3. 監控雲端的 MQTT 訊息

   執行示範之前，您可以在 AWS IoT 主控台中設定 MQTT 用戶端，以監控裝置傳送至 AWS 雲端的訊息。若要使用 MQTT 用戶端訂閱 AWS IoT MQTT 主題，請遵循下列步驟。

   1. 登入 AWS IoT 主控台。

   2. 在導覽窗格中，選擇測試，然後選擇 MQTT 測試用戶端以開啟 MQTT 用戶端。

   3. 針對訂閱主題，輸入 your-thing-name/example/topic，然後選擇訂閱主題。

4. 執行 FreeRTOS 示範專案

   1. 在工作區aws_demos中選取專案。

   2. 從快速面板中，選取 aws_demos Program (KitProg3)。這會在程式設計完成後，開始對電路板和示範應用程式進行程式設計。

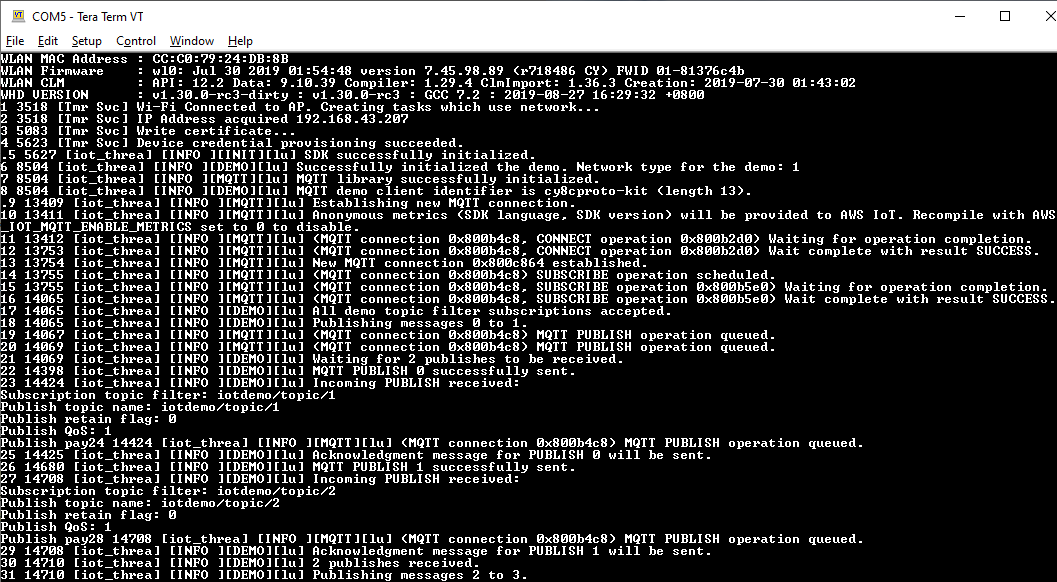

   3. 您可以在序列終端機中檢視執行中應用程式的狀態。下圖顯示終端機輸出的一部分。



      MQTT 示範會在四個不同的主題 (iotdemo/topic/n，其中 n=1 到 4) 上發佈訊息，並訂閱所有這些主題以接收相同的訊息。收到訊息時，示範會在主題 上發佈確認訊息iotdemo/acknowledgements。以下清單說明顯示在終端機輸出中的偵錯訊息，並參考訊息的序號。在輸出中，會先列印 WICED 主機驅動程式 (WHD) 驅動程式詳細資訊，無需序列編號。

      1. 1 到 4 – 裝置連線至設定的存取點 (AP)，並使用設定的端點和憑證連線至 AWS 伺服器來佈建。

      2. 5 到 13 – coreMQTT 程式庫已初始化，裝置會建立 MQTT 連線。

      3. 14 到 17 – 裝置訂閱所有主題，以接收已發佈的訊息。

      4. 18 到 30 – 裝置發佈兩則訊息，並等待接收回訊息。收到每個訊息時，裝置會傳送確認訊息。

      發佈、接收和確認的相同週期會持續到所有訊息發佈為止。每個週期會發佈兩則訊息，直到設定的週期數完成為止。

5. 搭配 FreeRTOS 使用 CMake

   您也可以使用 CMake 來建置和執行示範應用程式。若要設定 CMake 和原生建置系統，請參閱 先決條件。

   1. 使用下列命令來產生建置檔案。使用 -DBOARD選項指定目標電路板。

      cmake -DVENDOR=cypress -DBOARD=CY8CKIT_064S0S2_4343W -DCOMPILER=arm-gcc -S freertos -B build_dir

      如果您使用的是 Windows，則必須使用 -G選項指定原生建置系統，因為 CMake 預設會使用 Visual Studio。

      範例

      cmake -DVENDOR=cypress -DBOARD=CY8CKIT_064S0S2_4343W -DCOMPILER=arm-gcc -S freertos -B build_dir -G Ninja

      即使 arm-none-eabi-gcc 不在您的 shell 路徑中，您也需要設定 AFR_TOOLCHAIN_PATH CMake 變數。

      範例

       -DAFR_TOOLCHAIN_PATH=/home/user/opt/gcc-arm-none-eabi/bin

   2. 使用下列命令，使用 CMake 建置專案。

      cmake --build build_dir

   3. 最後，使用 Cypress Programmer build_dir編寫在 下產生的 cm0.hex和 cm4.hex 檔案。

• 若要偵錯 FreeRTOS 應用程式，請在工作區中選取 aws_demos 專案，然後從快速面板中選取 aws_demos Debug (KitProg3)。
