使用容器網路可觀測性監控 Kubernetes 工作負載流量

Amazon EKS 提供增強的網路可觀測性功能，可讓您更深入了解容器聯網環境。這些功能可協助您更好地了解、監控和疑難排解 Kubernetes 網路環境 AWS。透過增強的容器網路可觀測性，您可以利用精細的網路相關指標，跨叢集流量、跨可用區域流程 AWS 和服務進行更主動的異常偵測。您可以使用這些指標來測量系統效能，並使用您偏好的可觀測性堆疊視覺化基礎指標。

此外，Amazon EKS 現在在 AWS 主控台中提供網路監控視覺化，可加速並增強精確的故障診斷，以加快根本原因分析速度。您也可以利用這些視覺化功能，精確找出導致重新傳輸和重新傳輸逾時的頂端追蹤器和網路流程，在事件期間消除盲點。

這些功能由 Amazon CloudWatch Network Flow Monitor 啟用。

使用案例

測量網路效能以偵測異常

數個團隊會在可觀測性堆疊上標準化，讓他們能夠測量系統效能、視覺化系統指標，並在超過特定閾值時發出警示。EKS 中的容器網路可觀測性透過公開關鍵系統指標來保持一致，您可以在 Pod 和工作者節點層級擴展系統網路效能的可觀測性。

利用主控台視覺化進行更精確的故障診斷

如果監控系統發出警示，您可能想要在問題起源的叢集和工作負載上進行 。若要支援此功能，您可以利用 EKS 主控台中的視覺化，縮小叢集層級的調查範圍，並加速揭露負責最多重新傳輸、重新傳輸逾時和傳輸資料量的網路流程。

追蹤 Amazon EKS 環境中的名流

許多團隊會執行 EKS 作為其平台的基礎，使其成為應用程式環境網路活動的焦點。使用此功能中的網路監控功能，您可以追蹤哪些工作負載負責叢集內、跨 AZs 的最多流量 （由資料磁碟區測量），以及通往 AWS (DynamoDB 和 S3) 內外 AWS 雲端 （網際網路或內部部署） 外部目的地的流量。此外，您可以根據重新傳輸、重新傳輸逾時和傳輸的資料，監控每個流程的效能。

功能

開始使用

若要開始使用，請在 EKS 主控台中為新的或現有的叢集啟用容器網路可觀測性。這將自動化建立網路流量監控 (NFM) 相依性 (範圍和監控資源）。此外，您必須安裝網路流量監控代理程式附加元件。或者，您可以使用 AWS CLI、EKS APIs （適用於附加元件）、NFM APIs或基礎設施即程式碼 （例如 Terraform) 安裝這些相依性。一旦這些相依性就緒，您就可以設定偏好的監控工具，從 NFM 代理程式抓取 Pod 和工作者節點的網路效能指標。若要視覺化工作負載的網路活動和效能，您可以導覽至叢集可觀測性儀表板的「網路」索引標籤下的 EKS 主控台。

在 EKS 中使用網路流量監視器時，您可以維護現有的可觀測性工作流程和技術堆疊，同時利用一組額外的功能，進一步讓您了解和最佳化 EKS 環境的網路層。您可以在這裡進一步了解 Network Flow Monitor 定價。

先決條件和重要備註

所需的 IAM 許可

NFM 代理程式的 EKS 附加元件

您可以使用 CloudWatchNetworkFlowMonitorAgentPublishPolicyAWS 受管政策搭配 Pod Identity。此政策包含 NFM 代理程式將遙測報告 （指標） 傳送至網路流量監控端點的許可。

{
  "Version" : "2012-10-17",
  "Statement" : [
    {
      "Effect" : "Allow",
      "Action" : [
        "networkflowmonitor:Publish"
      ],
      "Resource" : "*"
    }
  ]
}

EKS 主控台中的容器網路可觀測性

需要下列許可，才能在 主控台中啟用此功能並視覺化服務地圖和流程圖。

{
  "Version" : "2012-10-17",
  "Statement" : [
    {
      "Effect": "Allow",
      "Action": [
        "networkflowmonitor:ListScopes",
        "networkflowmonitor:ListMonitors",
        "networkflowmonitor:GetScope",
        "networkflowmonitor:GetMonitor",
        "networkflowmonitor:CreateScope",
        "networkflowmonitor:CreateMonitor",
        "networkflowmonitor:TagResource",
        "networkflowmonitor:StartQueryMonitorTopContributors",
        "networkflowmonitor:StopQueryMonitorTopContributors",
        "networkflowmonitor:GetQueryStatusMonitorTopContributors",
        "networkflowmonitor:GetQueryResultsMonitorTopContributors"
      ],
      "Resource": "*"
    }
  ]
}

使用 AWS CLI、EKS API 和 NFM API

#!/bin/bash

# Script to create required Network Flow Monitor resources
set -e

CLUSTER_NAME="my-eks-cluster"
CLUSTER_ARN="arn:aws:eks:{Region}:{Account}:cluster/{ClusterName}"
REGION="us-west-2"
AGENT_NAMESPACE="amazon-network-flow-monitor"

echo "Creating Network Flow Monitor resources..."

# Check if Network Flow Monitor agent is running in the cluster
echo "Checking for Network Flow Monitor agent in cluster..."
if kubectl get pods -n "$AGENT_NAMESPACE" --no-headers 2>/dev/null | grep -q "Running"; then
    echo "Network Flow Monitor agent exists and is running in the cluster"
else
    echo "Network Flow Monitor agent not found. Installing as EKS addon..."
    aws eks create-addon \
        --cluster-name "$CLUSTER_NAME" \
        --addon-name "$AGENT_NAMESPACE" \
        --region "$REGION"
    echo "Network Flow Monitor addon installation initiated"
fi

# Get Account ID
ACCOUNT_ID=$(aws sts get-caller-identity --query Account --output text)

echo "Cluster ARN: $CLUSTER_ARN"
echo "Account ID: $ACCOUNT_ID"

# Check for existing scope
echo "Checking for existing Network Flow Monitor Scope..."
EXISTING_SCOPE=$(aws networkflowmonitor list-scopes --region $REGION --query 'scopes[0].scopeArn' --output text 2>/dev/null || echo "None")

if [ "$EXISTING_SCOPE" != "None" ] && [ "$EXISTING_SCOPE" != "null" ]; then
    echo "Using existing scope: $EXISTING_SCOPE"
    SCOPE_ARN=$EXISTING_SCOPE
else
    echo "Creating new Network Flow Monitor Scope..."
    SCOPE_RESPONSE=$(aws networkflowmonitor create-scope \
        --targets "[{\"targetIdentifier\":{\"targetId\":{\"accountId\":\"${ACCOUNT_ID}\"},\"targetType\":\"ACCOUNT\"},\"region\":\"${REGION}\"}]" \
        --region $REGION \
        --output json)

    SCOPE_ARN=$(echo $SCOPE_RESPONSE | jq -r '.scopeArn')
    echo "Scope created: $SCOPE_ARN"
fi

# Create Network Flow Monitor with EKS Cluster as local resource
echo "Creating Network Flow Monitor..."
MONITOR_RESPONSE=$(aws networkflowmonitor create-monitor \
    --monitor-name "${CLUSTER_NAME}-monitor" \
    --local-resources "type=AWS::EKS::Cluster,identifier=${CLUSTER_ARN}" \
    --scope-arn "$SCOPE_ARN" \
    --region $REGION \
    --output json)

MONITOR_ARN=$(echo $MONITOR_RESPONSE | jq -r '.monitorArn')

echo "Monitor created: $MONITOR_ARN"

echo "Network Flow Monitor setup complete!"
echo "Monitor ARN: $MONITOR_ARN"
echo "Scope ARN: $SCOPE_ARN"
echo "Local Resource: AWS::EKS::Cluster (${CLUSTER_ARN})"

使用基礎設施做為程式碼 (IaC)

Terraform

如果您使用 Terraform 來管理 AWS 雲端基礎設施，您可以包含下列資源組態，為您的叢集啟用容器網路可觀測性。

NFM 範圍

data "aws_caller_identity" "current" {}

resource "aws_networkflowmonitor_scope" "example" {
  target {
    region = "us-east-1"
    target_identifier {
      target_type = "ACCOUNT"
      target_id {
        account_id = data.aws_caller_identity.current.account_id
      }
    }
  }

  tags = {
    Name = "example"
  }
}

NFM 監視器

resource "aws_networkflowmonitor_monitor" "example" {
  monitor_name = "eks-cluster-name-monitor"
  scope_arn    = aws_networkflowmonitor_scope.example.scope_arn

  local_resource {
    type       = "AWS::EKS::Cluster"
    identifier = aws_eks_cluster.example.arn
  }

  remote_resource {
    type       = "AWS::Region"
    identifier = "us-east-1" # this must be the same region that the cluster is in
  }

  tags = {
    Name = "example"
  }
}

NFM 的 EKS 附加元件

resource "aws_eks_addon" "example" {
  cluster_name                = aws_eks_cluster.example.name
  addon_name                  = "aws-network-flow-monitoring-agent"
}

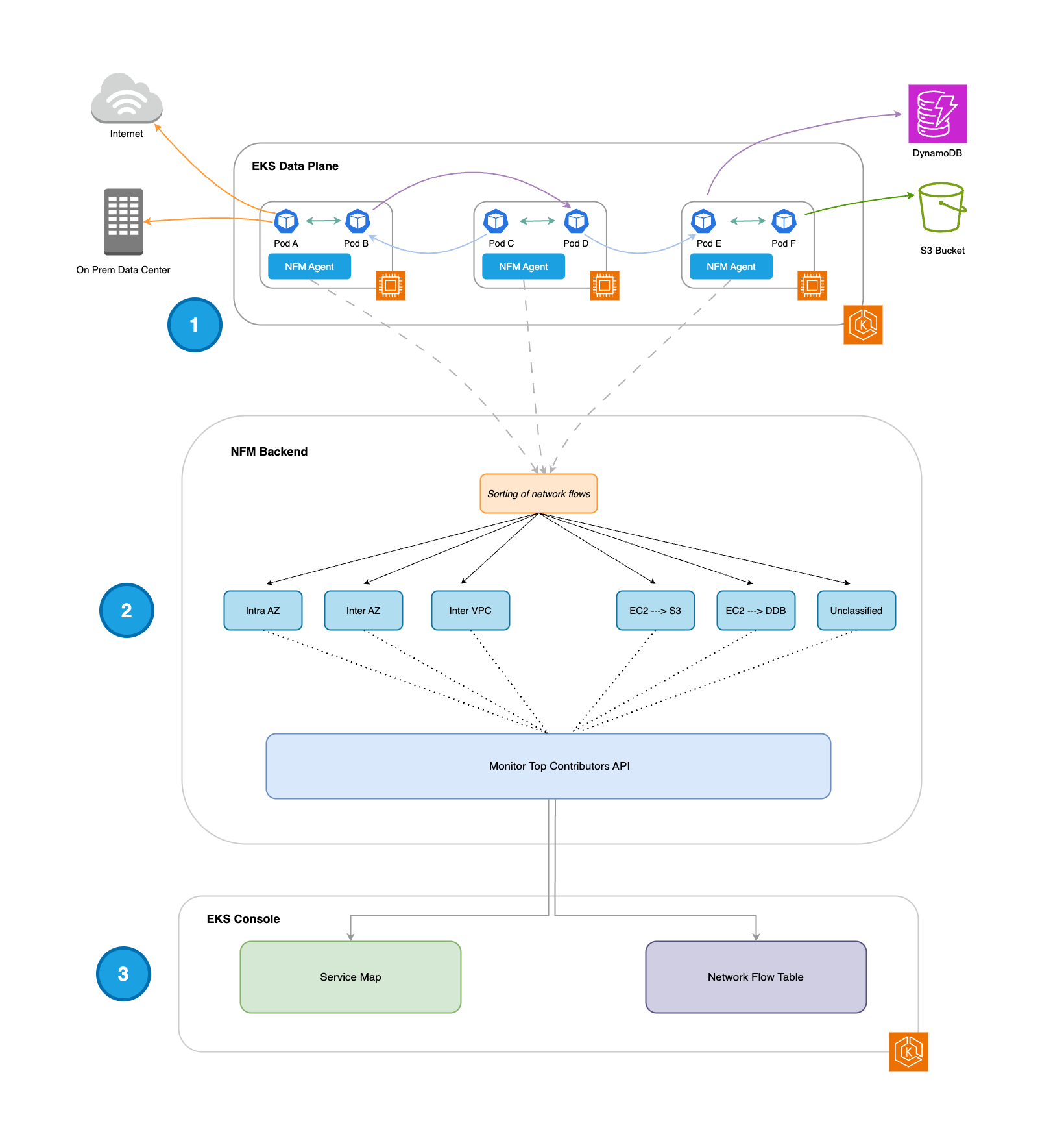

其運作方式？

效能指標

系統指標

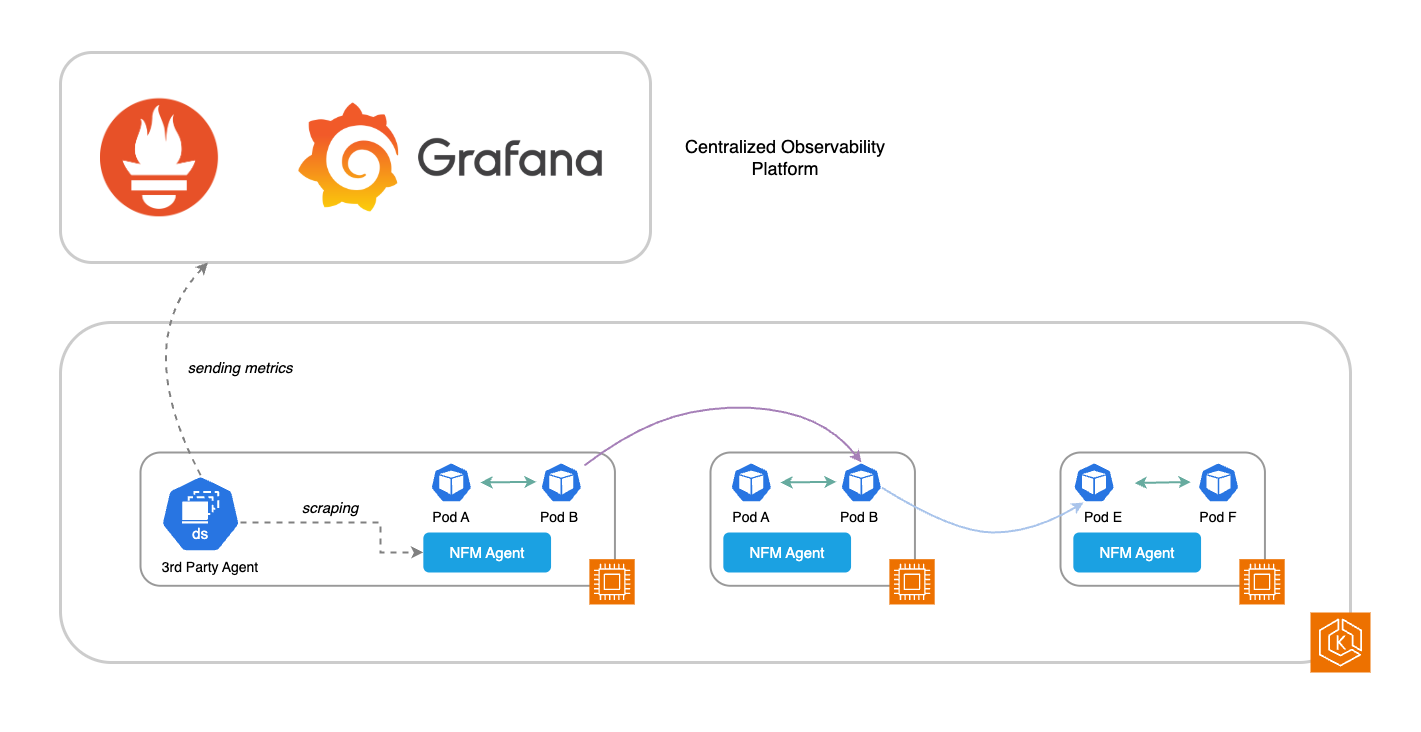

如果您執行第三方 (3P) 工具來監控 EKS 環境 （例如 Prometheus 和 Grafana)，則可以直接從網路流量監控代理程式抓取支援的系統指標。這些指標可以傳送到您的監控堆疊，以在 Pod 和工作者節點層級擴展系統網路效能的測量。可用的指標會列在支援的系統指標下的表格中。

若要啟用這些指標，請在安裝程序期間使用組態變數覆寫下列環境變數 （請參閱：https：//https://aws.amazon.com/blogs/containers/amazon-eks-add-ons-advanced-configuration/)：

OPEN_METRICS:
    Enable or disable open metrics. Disabled if not supplied
    Type: String
    Values: [“on”, “off”]
OPEN_METRICS_ADDRESS:
    Listening IP address for open metrics endpoint. Defaults to 127.0.0.1 if not supplied
    Type: String
OPEN_METRICS_PORT:
    Listening port for open metrics endpoint. Defaults to 80 if not supplied
    Type: Integer
    Range: [0..65535]

流程層級指標

此外，Network Flow Monitor 會擷取網路流程資料以及流程層級指標：重新傳輸、重新傳輸逾時和傳輸的資料。此資料由 Network Flow Monitor 處理，並在 EKS 主控台中視覺化，以呈現叢集環境中的流量，以及其如何根據這些流程層級指標執行。

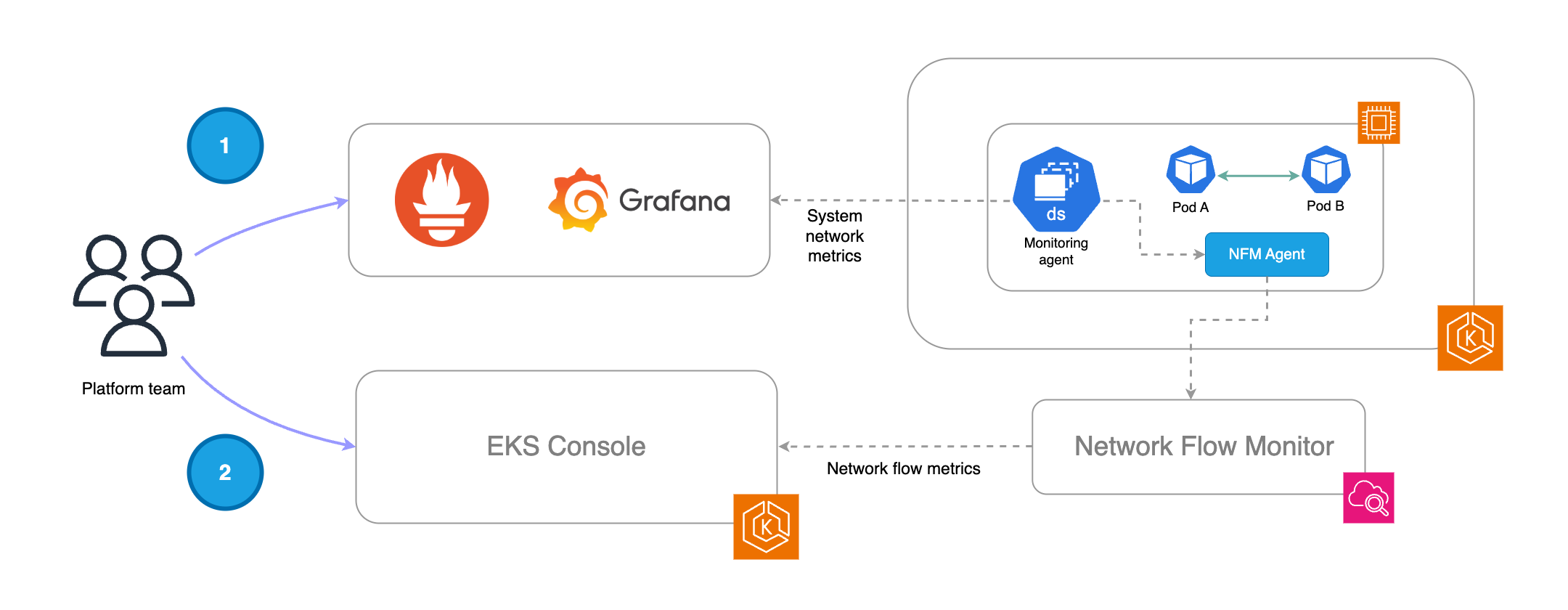

下圖描述了工作流程，其中可以利用這兩種類型的指標 （系統和流程層級） 來獲得更多操作智慧。

重要注意事項：從 NFM 代理程式抓取系統指標，以及將流程層級指標推送至 NFM 後端的 NFM 代理程式程序，都是獨立的程序。

支援的系統指標

重要注意事項：系統指標會以 OpenMetrics 格式匯出。

支援的流程層級指標

服務映射和流程表

從 Top Contributors API 提取的網路流程範圍為 1 小時時間範圍，且每個類別最多可包含 500 個流程。對於服務映射，這表示在 1 小時的時間範圍內，最多可從 AZ 內部和 AZ 間流程類別取得和呈現 1000 個流程。對於流程表，這表示在 2 小時的時間範圍內，最多可以從所有 6 個網路流程類別中取得和呈現 3000 個網路流程。

範例：服務映射

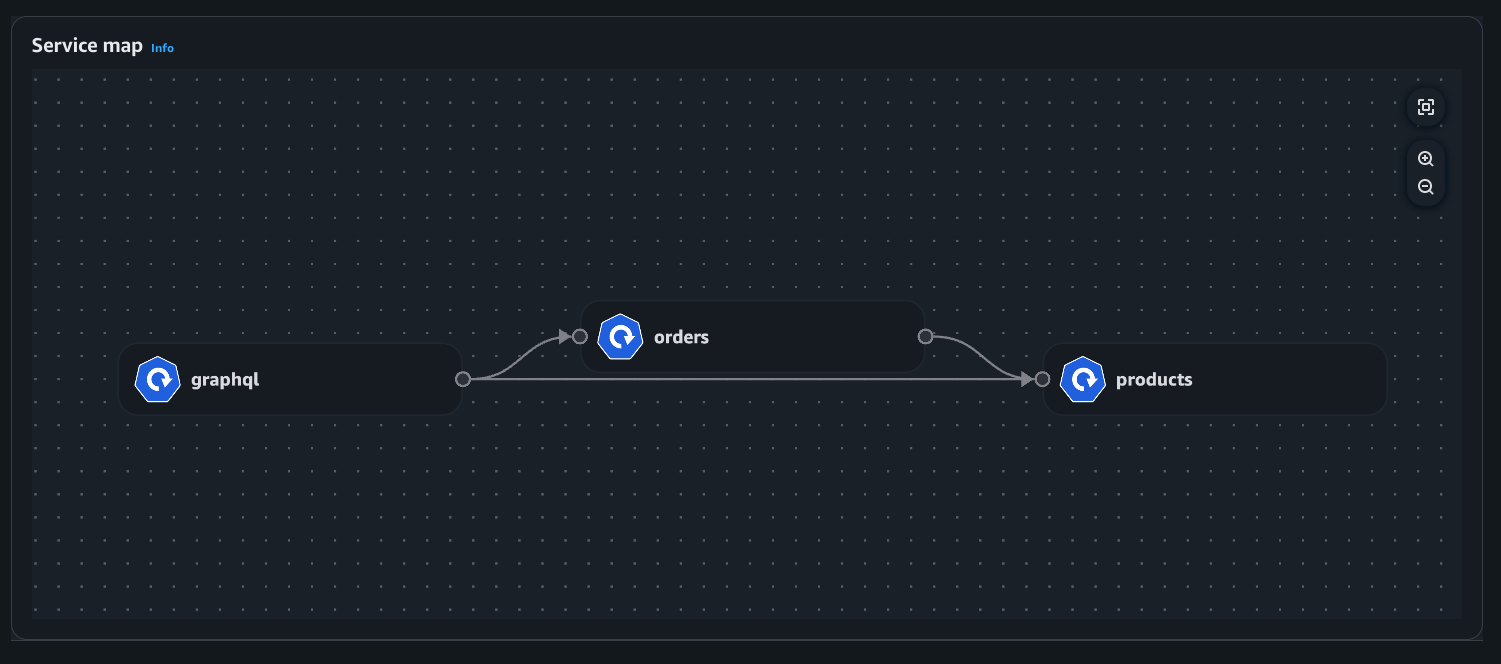

部署檢視

Pod 檢視

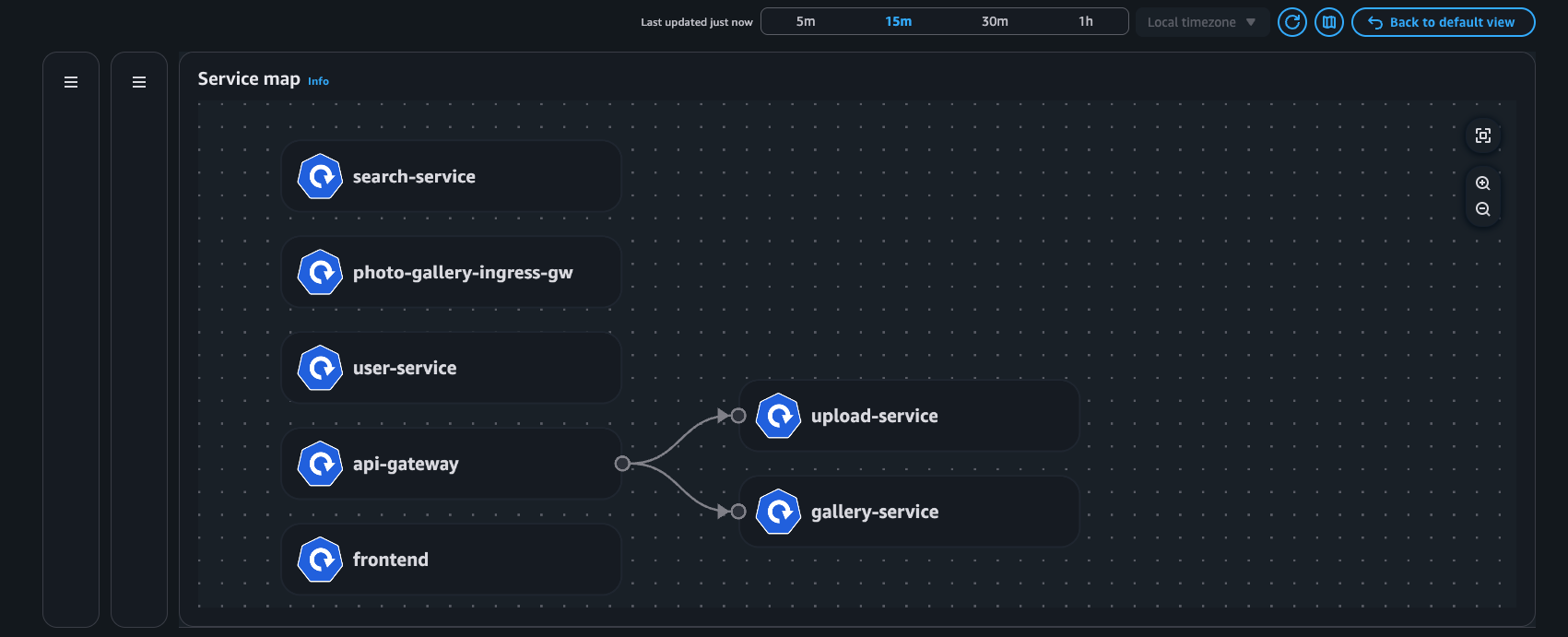

部署檢視

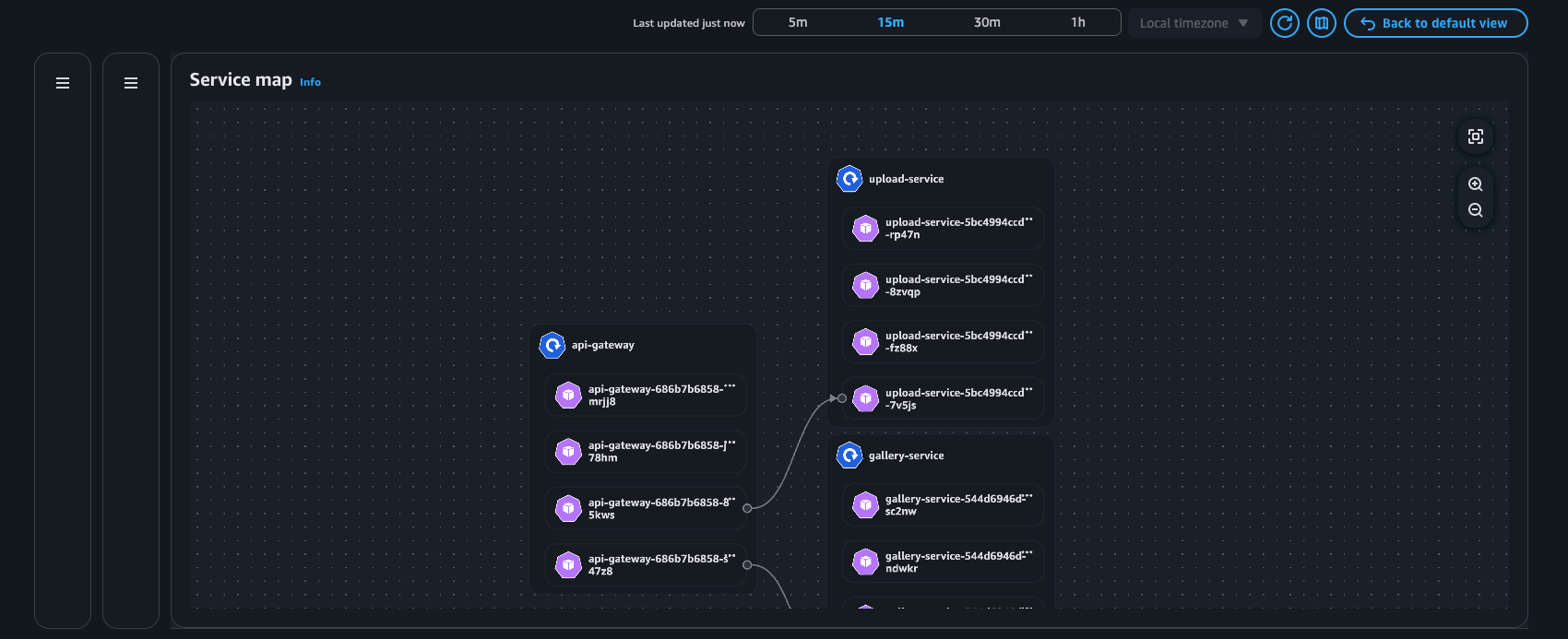

Pod 檢視

範例：流程資料表

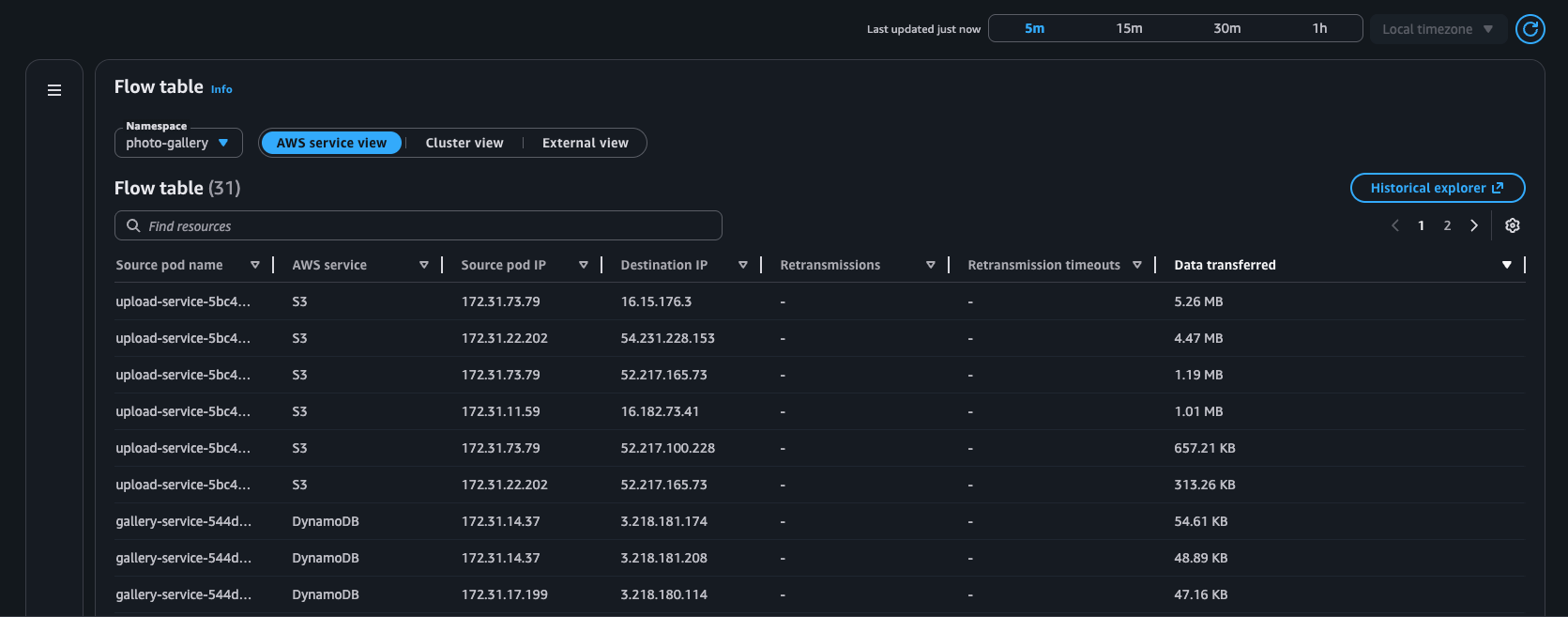

AWS 服務檢視

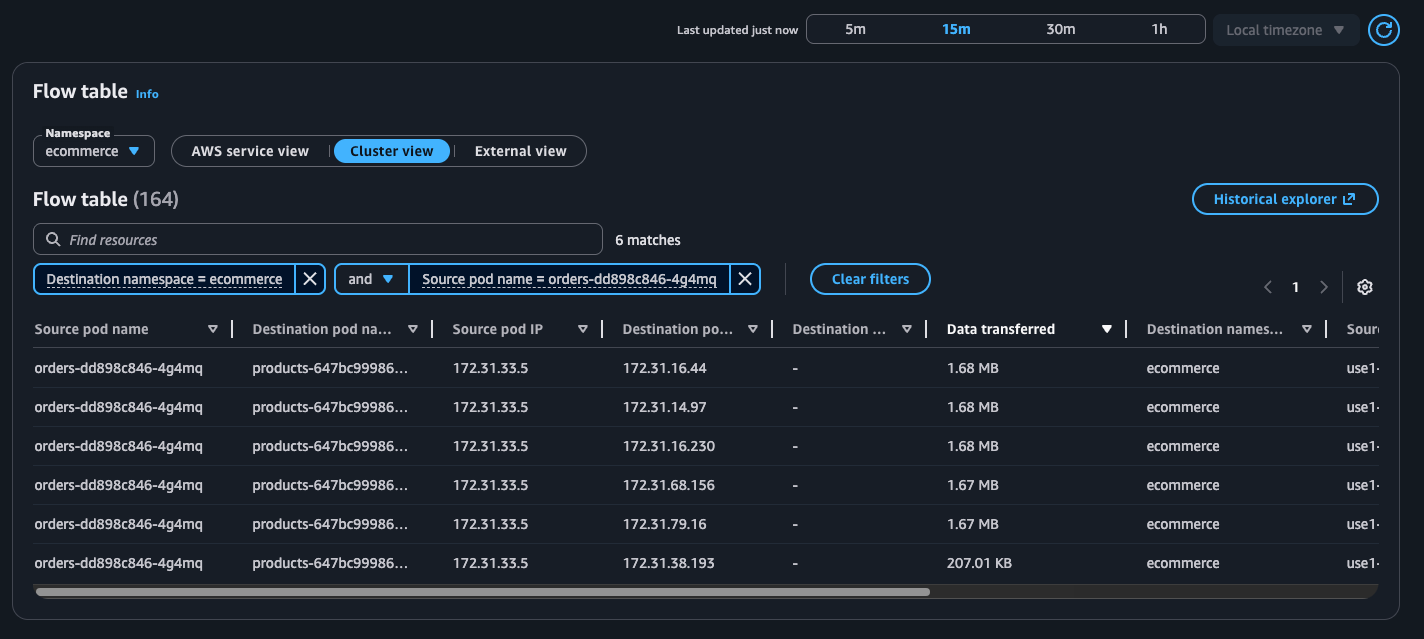

叢集檢視

考量和限制
