搭配 API Gateway 使用 AWS X-Ray 服務圖和追蹤檢視

本節提供如何搭配 API Gateway 使用 AWS X-Ray 服務對應和追蹤檢視的詳細資訊。

範例 X-Ray 服務地圖

AWS X-Ray 服務對應顯示您的 API 及其所有下游服務的相關資訊。在 API Gateway 中為 API 階段啟用 X-Ray 後，您會在服務對應中看到節點，其中包含 API Gateway 服務中所花費整體時間的相關資訊。您可以取得所選時間範圍內 API 回應時間之回應狀態和長條圖的詳細資訊。對於與 AWS 服務整合的 API，例如 AWS Lambda 和 Amazon DynamoDB，您會看到提供這些服務的相關效能指標的更多節點。每個 API 階段都會有一個服務對應。

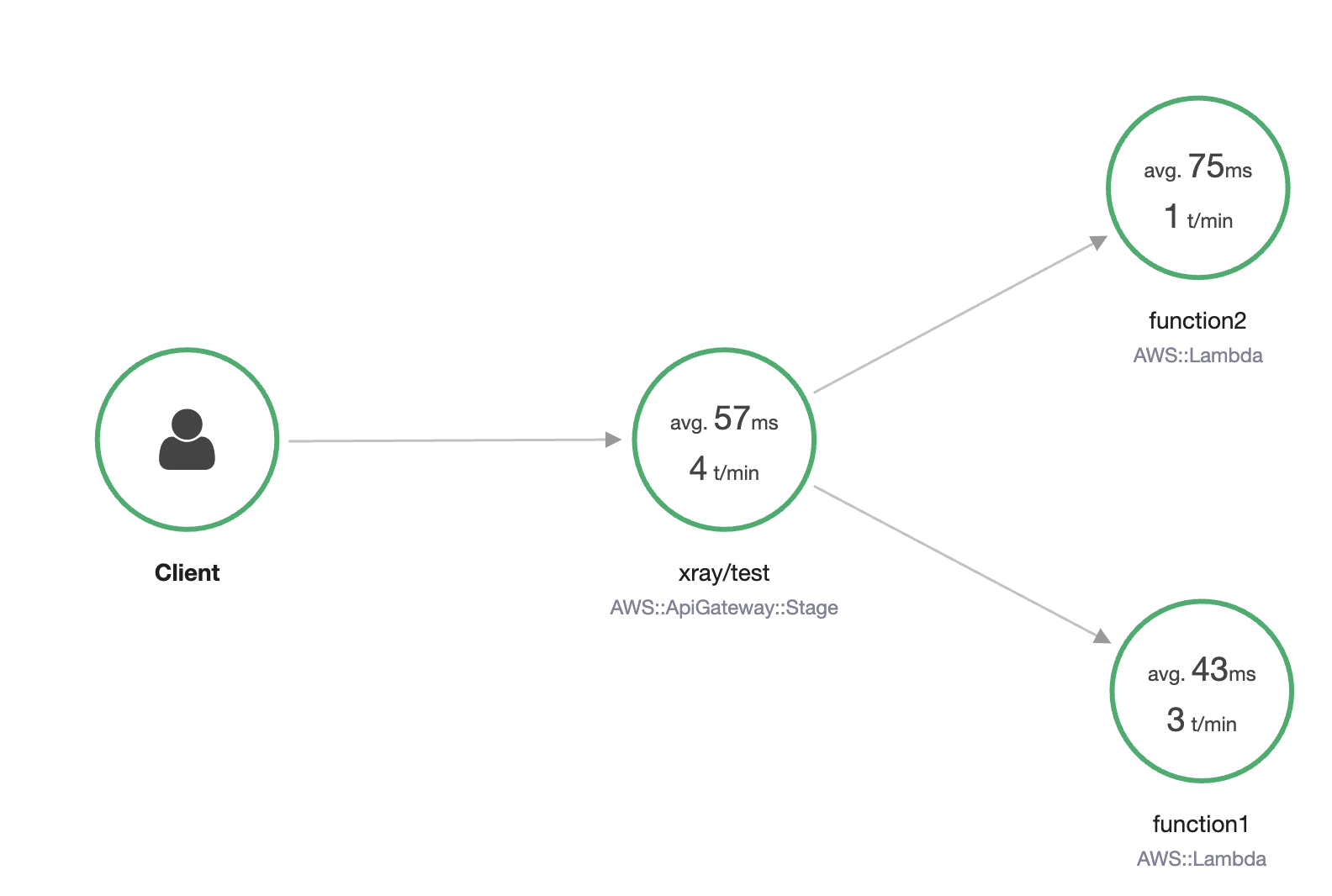

以下範例顯示名為 test 之 API xray 階段的服務對應。此 API 有兩個 Lambda 整合。這些節點代表 API Gateway 服務和兩個 Lambda 函式。

如需服務圖結構的詳細說明，請參閱使用 X-Ray 追蹤圖。

在服務對應上放大檢視即可查看 API 階段的追蹤檢視。此追蹤可顯示有關 API 的詳細資訊 (以區段和子區段呈現)。例如，上面顯示之服務對應的追蹤包括 Lambda 服務和 Lambda 函數的區段。如需詳細資訊，請參閱AWS Lambda及AWS X-Ray。

如果您在 X-Ray 服務對應上選擇節點或邊緣，X-Ray 主控台會顯示延遲分佈長條圖。您可以使用延遲長條圖來查看服務需要多久時間才能完成其請求。以下是先前服務對應中 API Gateway 階段的長條圖，名為 xray/test。如需延遲分佈長條圖的詳細說明，請參閱使用延遲長條圖。

範例 X-Ray 追蹤檢視

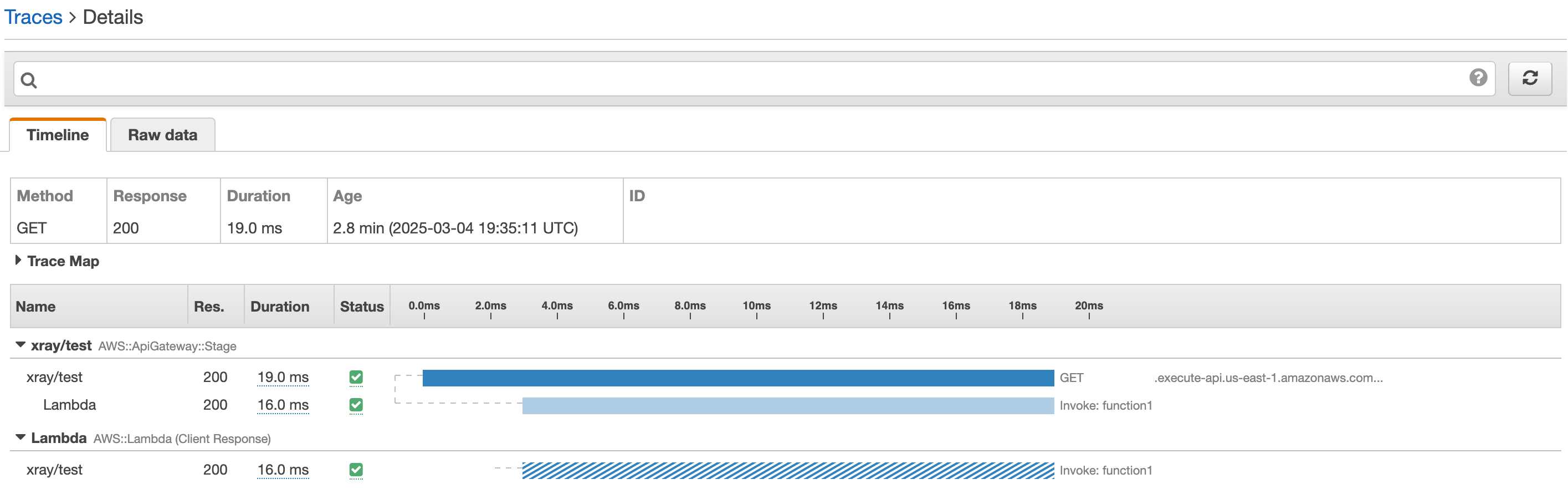

下圖顯示為上述範例 API 產生的追蹤檢視，搭配 Lambda 後端函式。其中顯示成功的 API 方法請求，以及回應碼 200。

如需追蹤檢視的詳細說明，請參閱檢視追蹤和追蹤詳細資訊。
