監控 DynamoDB 中的裝置狀態更新

本使用案例將說明如何使用 DynamoDB 監控 DynamoDB 中的裝置狀態更新 (或裝置狀態變更)

使用案例

在 IoT 使用案例 (例如智慧工廠) 中，許多裝置需要由作業員監控，並定期將其狀態或記錄傳送至監控系統。當裝置發生問題時，裝置的狀態會從正常轉為警告。根據裝置中異常行為的嚴重性和類型，會有不同的日誌層級或狀態。然後，系統會指派作業員檢查裝置，並在需要時將問題呈報給主管。

此系統的典型存取模式包括：

建立裝置的日誌項目
取得特定裝置狀態的所有日誌，並顯示最新日誌
取得兩個日期之間，給指定作業員的所有日誌
取得呈報給指定主管的所有日誌
取得呈報給指定主管，並包含特定裝置狀態的所有日誌
取得呈報給指定主管，並包含特定日期之特定裝置狀態的所有日誌

實體關係圖

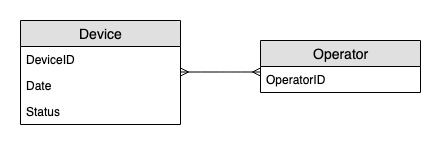

這是用於監控裝置狀態更新實體關係圖 (ERD)。

存取模式

須使用此存取模式監控裝置狀態更新。

createLogEntryForSpecificDevice
getLogsForSpecificDevice
getWarningLogsForSpecificDevice
getLogsForOperatorBetweenTwoDates
getEscalatedLogsForSupervisor
getEscalatedLogsWithSpecificStatusForSupervisor
getEscalatedLogsWithSpecificStatusForSupervisorForDate

架構設計演進

步驟 1：位址存取模式 1 (createLogEntryForSpecificDevice) 和 2 (getLogsForSpecificDevice)

裝置追蹤系統的擴展單位為個別裝置。在這個系統中，deviceID 會唯一識別裝置，進一步讓 deviceID 成為分割區索引鍵的理想候選者。每個設備會定期向追蹤系統發送資訊 (例如每五分鐘左右)，而這類排序會依日期為邏輯排序準則，因此成為排序索引鍵。此使用案例中的範例資料看起來應會與以下內容相似：

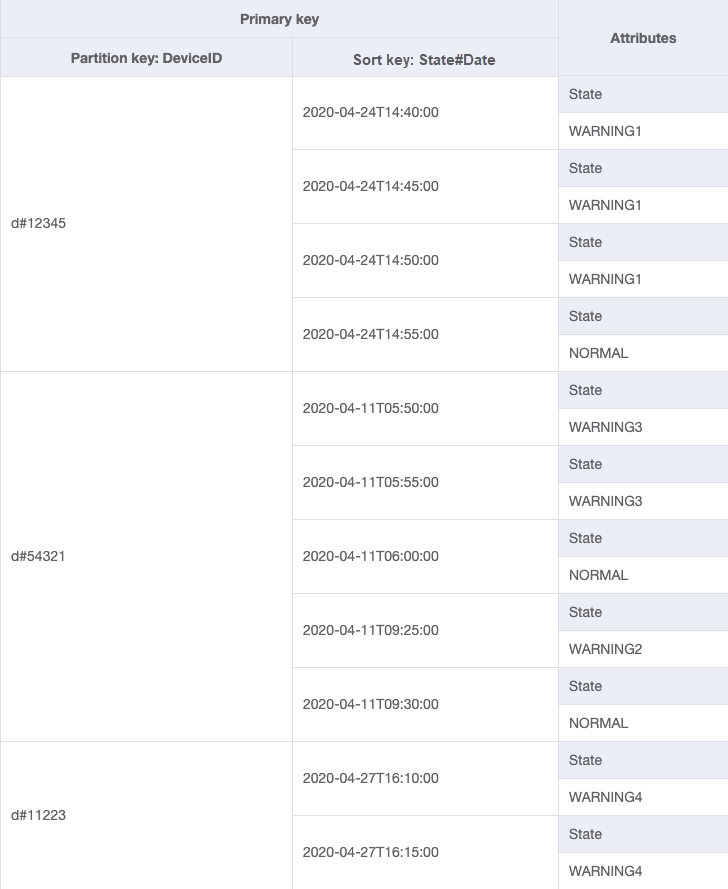

儲存多個裝置狀態的資料表。DeviceID 是主索引鍵，而狀態更新日期是排序索引鍵。

若要擷取特定裝置的日誌項目，可以使用分割區索引鍵 DeviceID="d#12345" 執行查詢操作。

步驟 2：位址存取模式 3 (getWarningLogsForSpecificDevice)

由於 State 是非索引鍵屬性，必須使用篩選條件表達式，才可利用目前的結構描述處理存取模式 3。在 DynamoDB 中，使用索引鍵條件表達式讀取資料後，才會套用篩選條件表達式。例如，如果我們是要擷取的警告日誌d#12345，具有分割區索引鍵的查詢操作DeviceID="d#12345"將從上表中讀取四個項目，然後篩選掉一個項目，而不顯示警告狀態。這種方法無法有效地大規模進行。如果排除項目的比例較低或不常執行查詢，則篩選條件表達式是排除查詢項目的好方法。但是，我們可以持續改善資料表設計，以便更有效率地從資料表中擷取大量項目，並篩選掉大部分的項目。

若想改變存取模式的處理方法，可以透過複合排序索引鍵。您可以從排序索引鍵已改為 State#Date 的 DeviceStateLog_3.json 匯入範例資料。此排序索引鍵結合了State、# 以及 Date 屬性。此範例中，# 用來作為分隔符。資料現在看起來會像這樣：

使用複合排序索引鍵 State#Date 擷取的裝置狀態更新資料，d#12345。

若僅想擷取裝置的警告日誌，可利用此結構描述更切合查詢。查詢的索引鍵條件使用分割區索引鍵 DeviceID="d#12345" 與排序索引鍵 State#Date begins_with “WARNING”。此查詢只會讀取三個與警告狀態相關的項目。

步驟 3：位址存取模式 4 (getLogsForOperatorBetweenTwoDates)

您可以匯入 DeviceStateLog_4.json，其中 Operator 屬性已新增至具有範例資料的 DeviceStateLog 資料表。

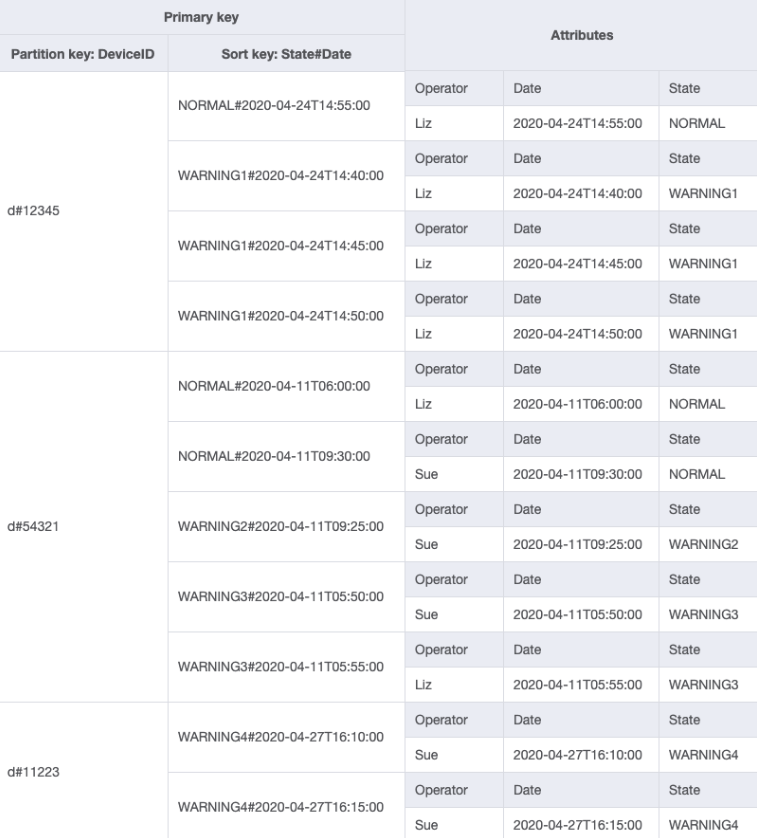

DeviceStateLog 資料表設計具有運算子屬性，可在特定日期之間取得運算子的日誌。

由於 Operator 目前不是分割區索引鍵，因此無法根據以 OperatorID 為基礎的資料表執行直接鍵值對查詢。我們必須使用 OperatorID 上的全域次要索引，建立一個新的項目集合。存取模式必須根據日期進行查詢，因此日期是全域次要索引 (GSI) 的排序索引鍵屬性。這就是 GSI 現在的樣子：

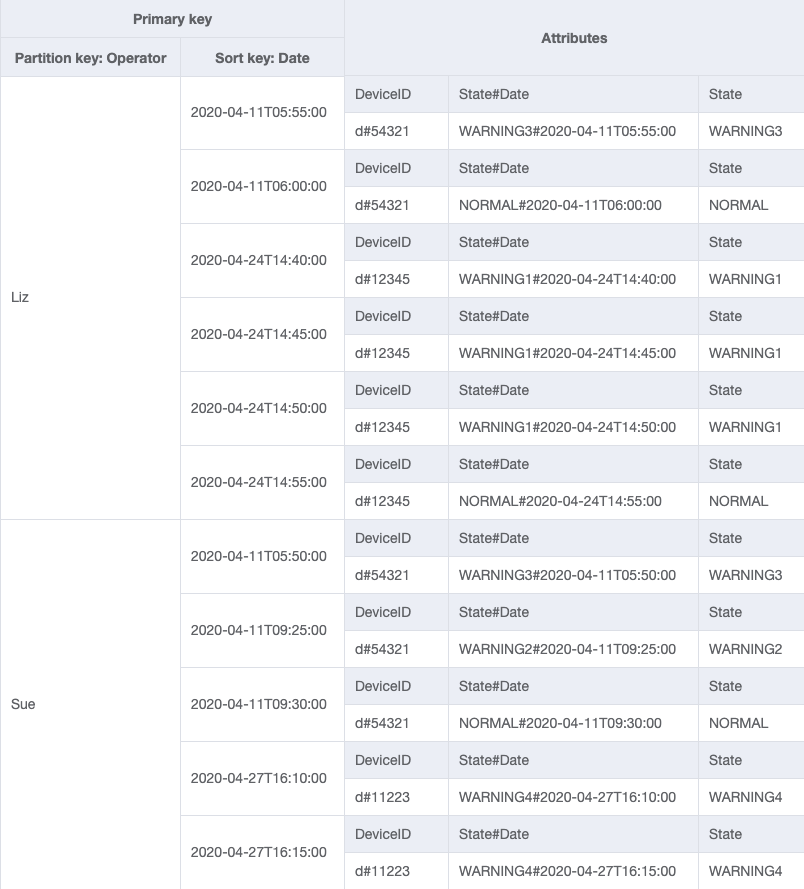

使用 OperatorID 和 Date 做為分割區索引鍵和排序索引鍵的 GSI 設計，以取得特定運算子的日誌。

針對存取模式 4 (getLogsForOperatorBetweenTwoDates)，您可以使用分割區索引鍵 OperatorID=Liz 查詢此 GSI，以及 2020-04-11T05:58:00 和 2020-04-24T14:50:00 之間的排序索引鍵 Date。

使用 OperatorID 和 Date 查詢 GSI，以取得兩個日期之間的運算子日誌。

步驟 4：位址存取模式 5 (getEscalatedLogsForSupervisor)、6 (getEscalatedLogsWithSpecificStatusForSupervisor) 和 7 (getEscalatedLogsWithSpecificStatusForSupervisorForDate)

我們可以利用疏鬆索引處理這些存取模式。

全域次要索引依預設是疏鬆的，因此只有基底資料表中包含主索引鍵屬性的項目，才會實際出現在索引中。針對要建模的存取模式，這是另一種排除無關項目的方式。

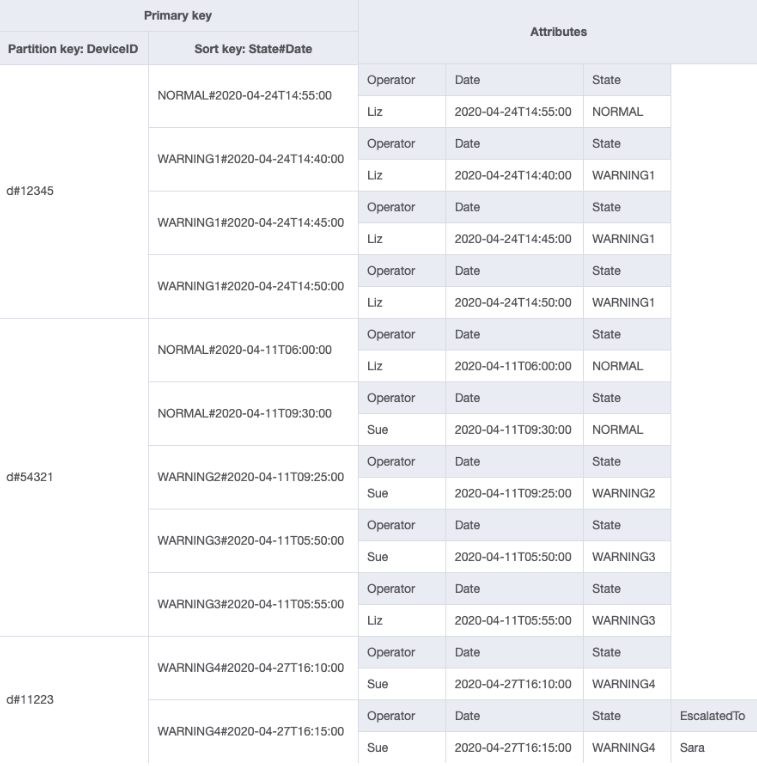

您可以匯入 DeviceStateLog_6.json，其中 EscalatedTo 屬性已新增至具有範例資料的 DeviceStateLog 資料表。如前所述，並非所有日誌都會呈報給主管。

您現在可以建立分區索引鍵為 EscalatedTo、排序索引鍵為 State#Date 的新 GSI。請注意，只有當項目同時具有 EscalatedTo 和 State#Date 屬性時，才會顯示在索引中。

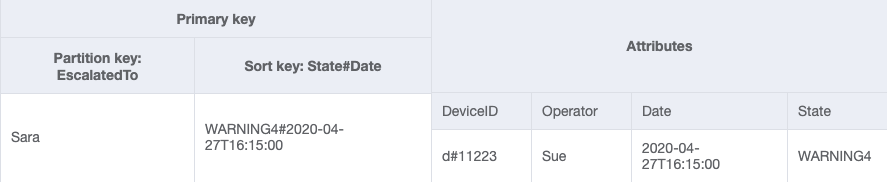

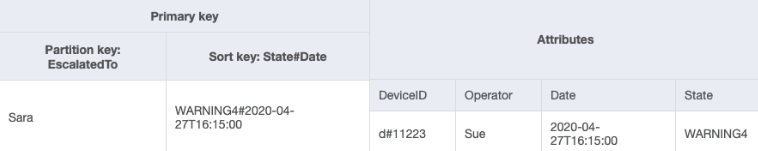

GSI 設計以取得具有 EscalatedTo 和 State#Date 屬性的所有項目。

其餘的存取模式摘要如下：

下表摘要整理了所有存取模式，以及結構描述設計處理這些模式的方式：

存取模式	Base 資料表/GSI/LSI	作業	分割區索引鍵值	排序索引鍵值	其他條件/篩選條件
createLogEntryForSpecificDevice	基本資料表	PutItem	DeviceID=deviceId	State#Date=state#date
getLogsForSpecificDevice	BASE 資料表	Query	DeviceID=deviceId	State#Date begins_with "state1#"	ScanIndexForward = False
getWarningLogsForSpecificDevice	BASE 資料表	Query	DeviceID=deviceId	State#Date begins_with "WARNING"
getLogsForOperatorBetweenTwoDates	GSI-1	Query	Operator=operatorName	Date between date1 and date2
getEscalatedLogsForSupervisor	GSI-2	Query	EscalatedTo=supervisorName
getEscalatedLogsWithSpecificStatusForSupervisor	GSI-2	Query	EscalatedTo=supervisorName	State#Date begins_with "state1#"
getEscalatedLogsWithSpecificStatusForSupervisorForDate	GSI-2	Query	EscalatedTo=supervisorName	State#Date begins_with "state1#date1"
