監視器儀表板

您可以使用網絡合成監視器中的監視器儀表板，檢視網路運作狀態指標 (NHI)，以及監視器層級的探針往返時間和封包遺失率。也就是說，監視器儀表板會顯示為監視器建立之所有探針的這個資訊。

網絡合成監視器也有適用於探針的儀表板，用於在探針層級檢視資訊。如需詳細資訊，請參閱探針儀表板。

若要存取監控儀表板

  1. 在 https://console.aws.amazon.com/cloudwatch/ 開啟 CloudWatch 主控台，然後在網路監控下方選擇 Synthetic Monitor。

  2. 在監視器區段中，選擇名稱連結以開啟監視器儀表板。

概觀頁面

概觀頁面會顯示監視器的以下資訊：

  • 網路運作狀態 — 網路運作狀態會顯示網路運作狀態指標 (NHI) 值，這僅與 AWS 網路的運作狀態相關。NHI 狀態將顯示為運作正常良好或已降級。運作狀態良好表示網路合成監視器未發現 AWS 網路發生問題。降級狀態表示網路合成監視器觀察到 AWS 網路發生問題。此區段中的狀態列顯示一小時預設時間內，網路運作狀態指標的狀態。將滑鼠移至狀態列的任一點上可檢視其他詳細資料。

  • 探查流量摘要 — 顯示監視器中為探查指定的來源 AWS 子網路與探查目的地 IP 地址之間的目前流量狀態。此摘要顯示下列內容：

    • 警示中的探針：這個數字表示此監視器中有多少探針處於降級狀態。觸發設定為警示的指標時，就會觸發警示。如需在網絡合成監視器中為指標建立警示的資訊，請參閱探查警示。

    • 封包遺失 – 從來源子網路到目的地 IP 地址遺失的封包數目。此值表示為傳送的封包總數的百分比。

    • 往返時間：來源子網路中的封包到達目的地 IP 位址然後再回來所需的時間 (毫秒)。往返時間是彙總期間觀測到的平均 RTT。

資料以互動式圖表呈現，因此您可以透過探索來了解詳細資訊。

根據預設，資料可顯示兩小時，從目前日期和時間開始計算。但是，您可以根據自身需求變更範圍。如需詳細資訊，請參閱指定指標時間範圍。

追蹤指標

網絡合成監視器中的概觀儀表板以圖表方式顯示監視器和探針的相關資訊。會顯示下列圖表：

  • 網路運作狀態指標：代表指定時段內的 NHI 值。NHI 指出網路問題是否由 AWS 網路問題造成。NHI 會顯示為運作狀態良好 ( AWS 網路沒有問題） 或降級 ( AWS 網路發生問題）。

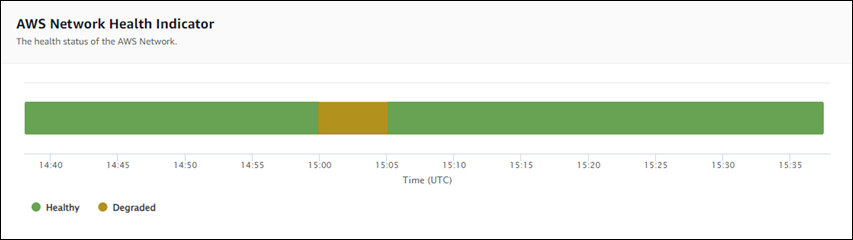

    在下列範例中，您可以看到從 15：00 UTC 到 15：05 UTC，因網路問題 (降級) 而發生 AWS 網路問題。15：05 之後，網路的網路問題會 AWS 結束，因此值會傳回至 Healthy。將滑鼠移至圖表的任何部分可檢視其他詳細資訊。

    AWS 網路運作狀態指示器會顯示運作狀態良好和降級狀態。
    注意

    NHI 表示問題是由 AWS 網路造成。它不會描述 AWS 網路的整體運作狀態，也不會描述網路合成監視器探查的運作狀態。

  • 封包遺失率：此圖表顯示一條線，呈現監視器中每個探針測得的封包遺失率百分比。頁面底部的圖例會顯示監視器中的每個探查，並用顏色編碼以確保唯一性。將滑鼠移至圖表中的探針上會顯示來源子網路、目的地 IP 位址以及封包遺失率百分比。

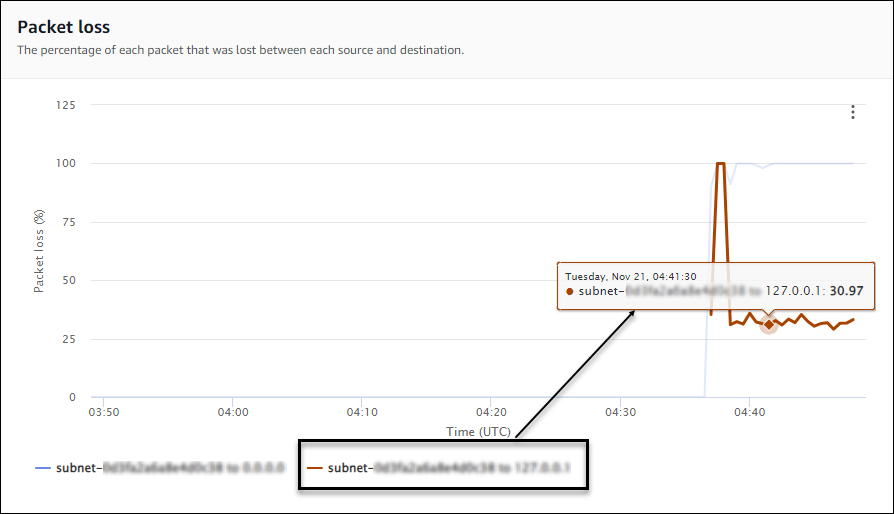

    在下列範例中，系統針對從子網路到 IP 位址 127.0.0.1 的探針，建立封包遺失率警示。當超過探查的封包遺失閾值時，就會觸發警示。將滑鼠移至圖表上可顯示探針來源和目的地，並顯示此探針在 11 月 21 日 02:41:30 的封包遺失率為 30.97%。

    封包遺失顯示範例探查具有 30.97% 的封包遺失率。

  • 往返時間：此圖表顯示一條線，呈現每個探針的往返時間。頁面底部的圖例會顯示監視器中的每個探查，並用顏色編碼以確保唯一性。您可以將滑鼠移至此圖表中的探針上，檢視來源子網路、目的地 IP 位址以及往返時間。

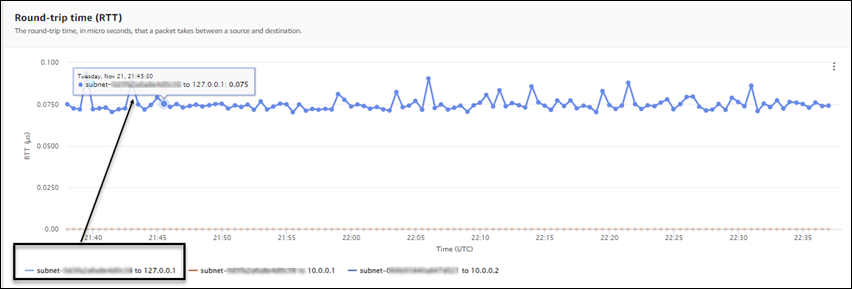

    下列範例顯示，在 11 月 21 日星期二 21:45:30，探針從子網路到 IP 位址 127.0.0.1 的往返時間為 0.075 秒。

    顯示探查往返時間的範例。

監視器詳細資訊

監視器詳細資訊頁面顯示監視器的詳細資訊，包括監視器探針清單。您可以更新或新增標籤，或新增探針。頁面包含下列區段：

  • 監視器詳細資訊 – 此頁面提供監視器的詳細資訊。您無法編輯此區段中的資訊。不過，您可以檢視網絡合成監視器服務連結角色的詳細資訊：選擇角色名稱連結即可檢視詳細資訊。

  • 探查 – 此部分顯示與監視器相關聯之所有探查的清單。選擇 VPC 或子網路 ID 連結，在 Amazon VPC 主控台中開啟 VPC 或子網路詳細資訊。您可以修改探針以將其啟用或停用。如需詳細資訊，請參閱在網絡合成監視器使用監視器和探針。

    探針區段顯示為該監視器設定之每個探針的相關資訊，包括探針 ID、VPC ID、子網路 ID、IP 位址、通訊協定，以及探針處於作用中還是非作用中狀態。

    如果您已為探針建立警示，系統會顯示警示的目前狀態。狀態為正常表示沒有指標事件觸發任何警示。狀態為警示中表示您在 CloudWatch 中建立的指標觸發警示。如果探針沒有顯示狀態，表示該探針沒有對應的 CloudWatch 警示。如需有關您可以建立之網絡合成監視器探針警示類型的資訊，請參閱探查警示。

  • 標籤 – 檢視監視器的目前標籤。透過選擇管理標籤來新增或移除標籤。這會開啟編輯探查頁面。如需有關編輯標籤的詳細資訊，請參閱 編輯監視器。
