使用多個網路卡最大化 Amazon EC2 執行個體的網路頻寬

許多支援 EFA 的執行個體類型也具有多個網路卡。如需詳細資訊，請參閱網路卡。如果您計劃搭配其中一個執行個體類型使用 EFA，我們建議您使用下列基本組態：

針對主要網路介面 (網路卡索引 0、裝置索引 0)，建立 EFA (EFA 搭配 ENA) 介面。您不能使用僅限 EFA 的網路介面做為主要網路介面。
對於每個額外的網路介面，根據您的使用案例，例如 ENA 頻寬需求或 IP 位址空間，使用下一個未使用的網路卡索引1、裝置索引和 EFA (EFA 搭配 ENA) 或僅限 EFA 網路介面。如需使用案例範例，請參閱P5 執行個體的 EFA 組態。

注意

P5 執行個體需要以特定方式設定網路介面，才能啟用最大網路頻寬。如需詳細資訊，請參閱P5 執行個體的 EFA 組態。

下列範例示範如何根據這些建議啟動執行個體。

Instance launch

使用啟動執行個體精靈，在中啟動執行個體

在網路設定區段中選擇編輯。
展開 進階網路組態。
針對主要網路介面 (網路介面 1)，選取網路卡索引 = 0、裝置索引 = 0，以及介面類型 = EFA 搭配 ENA。
針對所需的每個額外網路介面，選擇新增網路介面。針對網路卡索引，選取下一個未使用的索引，然後選取裝置索引 = 1，且介面類型 = EFA 搭配 ENA 或僅限 EFA。

使用 run-instances 命令在執行個體啟動期間指定 EFAs

針對 --network-interfaces，指定所需的網路介面數量。對於主要網路介面，針對 NetworkCardIndex=0 和 DeviceIndex=0 指定 InterfaceType=efa。對於任何其他網路介面，會NetworkCardIndex指定下一個未使用的索引DeviceIndex=1、和 InterfaceType=efa或 efa-only。

下列範例命令程式碼片段顯示具有 32 個 EFA 網路介面的請求。


$ aws --region $REGION ec2 run-instances \
 --instance-type p5.48xlarge \
 --count 1 \
 --key-name key_pair_name \
 --image-id ami-0abcdef1234567890 \
 --network-interfaces "NetworkCardIndex=0,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=1,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=2,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=3,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=4,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=5,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=6,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=7,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=8,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=9,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=10,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=11,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=12,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=13,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=14,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=15,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=16,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=17,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=18,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=19,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=20,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=21,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=22,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=23,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=24,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=25,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=26,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=27,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=28,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=29,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=30,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=31,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only"
...

Launch templates

使用 Amazon EC2 主控台將 EFAs 新增至啟動範本

在 Network settings (網路設定) 下，展開 Advanced network configuration (進階網路組態)。
若要新增主要網路介面 (網路介面 1)，請選擇新增網路介面，然後選擇網路卡索引 = 0、裝置索引 = 0，以及介面類型 = EFA 搭配 ENA。
選擇 Add network interface (新增網路介面) 以新增更多網路介面。針對網路卡索引，選取下一個未使用的索引，然後選取裝置索引 = 1，以及介面類型 = EFA 搭配 ENA 或僅限 EFA。

使用 create-launch-template 命令將 EFAs 新增至啟動範本

針對 NetworkInterfaces，指定所需的網路介面數量。對於主要網路介面，針對 NetworkCardIndex=0 和 DeviceIndex=0 指定 InterfaceType=efa。對於任何其他網路介面，會NetworkCardIndex指定下一個未使用的索引DeviceIndex=1、和 InterfaceType=efa或 efa-only。

下面的程式碼片段顯示了一個範例，其中包含可能的 32 個網路介面中的 3 個網路介面。


"NetworkInterfaces":[
{
  "NetworkCardIndex":0,
  "DeviceIndex":0,
  "InterfaceType": "efa",
  "AssociatePublicIpAddress":false,
  "Groups":[
    "security_group_id"
  ],
  "DeleteOnTermination":true
},
{
  "NetworkCardIndex": 1,
  "DeviceIndex": 1,
  "InterfaceType": "efa|efa-only",
  "AssociatePublicIpAddress":false,
  "Groups":[
    "security_group_id"
  ],
  "DeleteOnTermination":true
},
{
  "NetworkCardIndex": 2,
  "DeviceIndex": 1,
  "InterfaceType": "efa|efa-only",
  "AssociatePublicIpAddress":false,
  "Groups":[
    "security_group_id"
  ],
  "DeleteOnTermination":true
},
{
  "NetworkCardIndex": 3,
  "DeviceIndex": 1,
  "InterfaceType": "efa|efa-only",
  "AssociatePublicIpAddress":false,
  "Groups":[
    "security_group_id"
  ],
  "DeleteOnTermination":true
}
...

P5 執行個體的 EFA 組態

P5 執行個體的總網路頻寬容量為 3,200Gbps，其中最多 800Gbps 可用於 IP 網路流量。由於 EFA 和 IP 網路流量共用相同的基礎資源，因此一個使用的頻寬將減少另一個可用的頻寬。這表示只要總頻寬不超過 3,200 Gbps，且 IP 頻寬不超過 800 Gbps，您就可以在 EFA 流量和 IP 流量之間以任何組合分配網路頻寬。例如，如果您將 400 Gbps 用於 IP 頻寬，您可以同時達到高達 2，800 Gbps 的 EFA 頻寬。

使用案例 1：儲存 IP 位址並避免潛在的 Linux IP 問題

此組態提供高達 3,200 Gbps 的 EFA 網路頻寬，以及高達 100 Gbps 的 IP 網路頻寬，並具有一個私有 IP 位址。此組態也有助於避免潛在的 Linux IP 問題，例如不允許自動指派公有 IP 位址和 IP 路由挑戰 (主機名稱對 IP 位址映射問題和來源 IP 位址不相符)，如果執行個體具有多個網路介面，則可能會發生這種情況。

對於主要網路介面 (網路卡索引 0、裝置索引 0)，請使用 EFA (EFA 搭配 ENA) 網路介面。
對於剩餘的網路介面 (網路卡索引 1-31、裝置索引 1)，請使用僅限 EFA 的網路介面。

使用案例 2：最大 EFA 和 IP 網路頻寬

此組態提供高達 3,200 Gbps 的 EFA 網路頻寬，以及高達 800 Gbps 的 IP 網路頻寬和 8 個私有 IP 位址。您無法使用此組態自動指派公有 IP 位址。但是，在啟動進行網際網路連線之後，可以將彈性 IP 位址連接至主要網路介面 (NetworkCardIndex=0、DeviceIndex=0)。

對於主要網路介面 (網路卡索引 0、裝置索引 0)，請使用 EFA (EFA 搭配 ENA) 網路介面。
對於其餘的介面，請執行下列動作：
- 在網路卡索引 1、2 和 3 上指定僅限 EFA 的網路介面，並使用裝置索引 1。
- 在下列每個網路卡索引子集中指定一個 EFA (EFA 搭配 ENA) 網路介面和三個僅限 EFA 的網路介面，並針對所有網路介面使用裝置索引 1：
  - [4、5、6、7]
  - [8、9、10、11]
  - [12、13、14、15]
  - [16、17、18、19]
  - [20、21、22、23]
  - [24、25、26、27]
  - [28、29、30、31]

下圖說明了此設定。


$ aws --region $REGION ec2 run-instances \
 --instance-type p5.48xlarge \
 --count 1 \
 --key-name key_pair_name \
 --image-id ami_id \
 --network-interfaces "NetworkCardIndex=0,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=1,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=2,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=3,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=4,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=5,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=6,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=7,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=8,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=9,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=10,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=11,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=12,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=13,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=14,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=15,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=16,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=17,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=18,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=19,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=20,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=21,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=22,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=23,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=24,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=25,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=26,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=27,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=28,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=29,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=30,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=31,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only"
...

P6e-GB200 執行個體的 EFA 組態

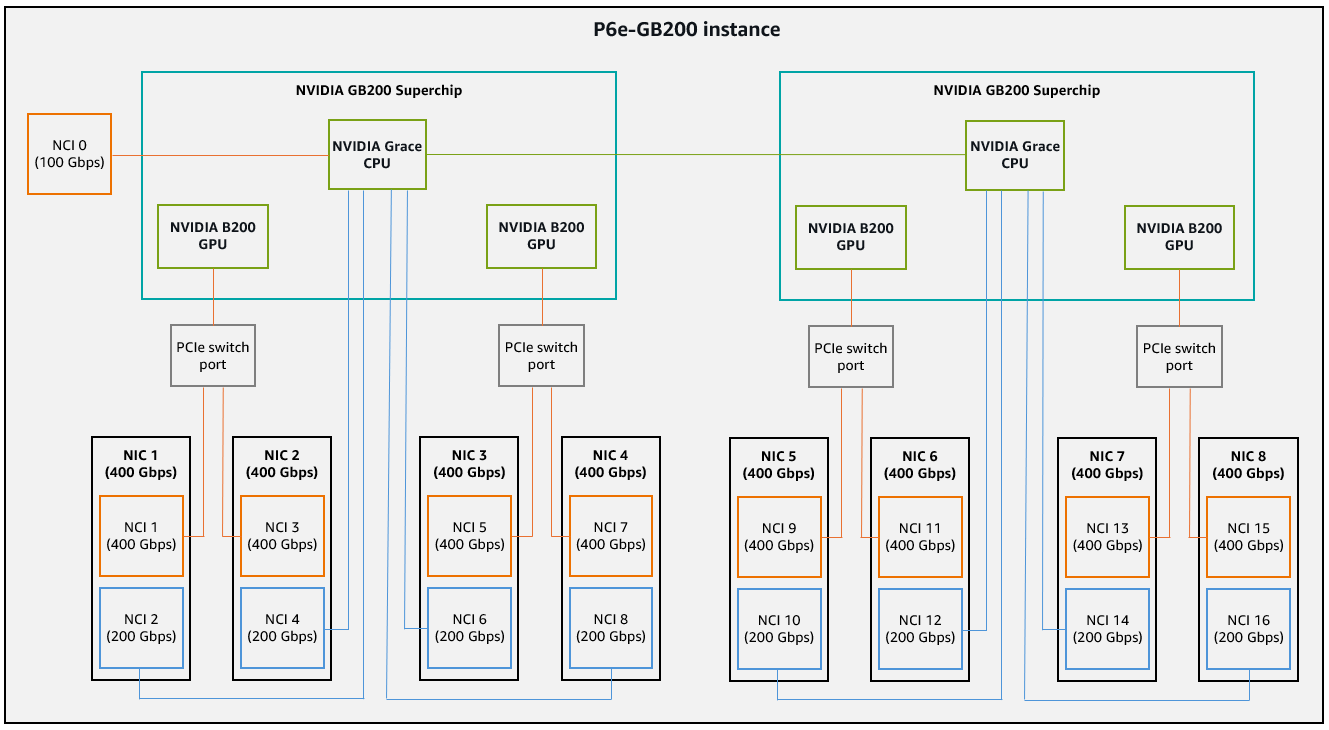

P6e-GB200 執行個體最多可設定 17 個網路卡。下圖顯示 P6e-GB200 執行個體的實體網路介面卡 (NIC) 配置，以及網路卡索引 (NCIs的映射。

P6e-GB200 執行個體的實體網路介面卡 (NIC) 和網路卡索引 (NIC) 映射。

主要 NCI （索引 0) 支援高達 100 Gbps 的 ENA 頻寬。具有下列索引NCIs 僅支援 EFA 網路介面和 400 Gbps EFA 頻寬：【1、3、5、7、9、11、13、15】。具有下列索引NCIs 支援高達 200 Gbps 的 ENA 或 EFA 頻寬：【2、4、6、8、10、12、14、16】。

下列群組中的 NCIs主機上共用基礎實體 NIC：

【1 和 2】
【3 和 4】
【5 和 6】
【7 和 8】
【9 和 10】
【11 和 12】
【13 和 14】
【15 和 16】

每個實體 NIC 支援高達 400 Gbps 的頻寬。由於這些群組中的 NCIs 共用相同的基礎實體 NIC，因此其中一個群組使用的頻寬將減少另一個群組可用的頻寬。例如，如果 NIC 2 使用 200 Gbps 的 ENA 頻寬，則 NIC 1 最多可以同時使用 200 Gbps 的 EFA 頻寬。

主機上的每個基礎 GPU 都可以直接透過下列 NCIs 對傳送流量：

【1 和 3】
【5 和 7】
【9 和 11】
【13 和 15】

每個 GPU 支援高達 400 Gbps 的 EFA 頻寬。由於這些群組中的網路卡共用相同的 GPU，因此其中一個群組使用的頻寬會減少另一個群組可用的頻寬。例如，如果 Ctrl 1 使用 200 Gbps 的 EFA 頻寬，則 Ctrl 3 最多可以同時使用 200 Gbps 的 EFA 頻寬。因此，為了達到最大的 EFA 效能，建議您執行下列其中一項操作，以達到總計 1，600 Gbps 的 EFA bandwitdh：

將僅限 EFA 的網路界面新增至每個群組中的一個 NIC，以達到每個網路界面 400 Gpbs (4 個 EFA 網路界面 x 400 Gbps)。
將僅限 EFA 的網路界面新增至每個群組中的每個 NIC，以達到每個網路界面 200 Gpbs (8 個 EFA 網路界面 x 200 Gbps)。

例如，下列組態在每個 XYZ 群組中使用單一僅限 EFA 的網路介面提供高達 1，600 Gbps 的 EFA 頻寬，以及使用主要 XYZ （索引 0) 提供高達 100 Gbps 的 ENA 網路頻寬。

對於主要 NIC （網路卡索引 0、裝置索引 0)，請使用 ENA 網路介面。
將僅限 EFA 的網路介面新增至下列項目：
- DLR 1，裝置索引 1
- DLR 5，裝置索引 1
- DLR 9，裝置索引 1
- DLR 13，裝置索引 1
