在 Step Functions 中使用 JSONata 转换数据

使用 JSONata，您可以获得一种强大的开源查询和表达式语言，用于在工作流中选择和转换数据。有关简要介绍和完整的 jsonata 参考资料，请参阅JSONata.org 文档。

支持的 jsonata 版本

Step Functions 支持 jsonata 版本 2.0.6。

以下视频以 DynamoDB 为例，描述了 Step Functions 中的变量和 JSONata：

您必须选择加入，以便对现有工作流使用 JSONata 查询和转换语言。在控制台中创建工作流时，建议为顶级状态机 QueryLanguage 选择 JSONata。对于使用 JSONPath 的现有工作流或新工作流，控制台提供了将各个状态转换为 JSONata 的选项。

选择 JSONata 后，您的工作流字段将从五个 JSONPath 字段（InputPath、Parameters、ResultSelector、ResultPath 和 OutputPath）减少到只有两个字段：Arguments 和 Output。此外，您不会在 JSON 对象键名称中使用 .$。

如果您不熟悉 Step Functions，只需知道 JSONata 表达式使用以下语法即可：

JSONata 语法："{% <JSONata expression> %}"

以下代码示例展示了从 JSONPath 转换为 JSONata 的过程：


# Original sample using JSONPath
{
  "QueryLanguage": "JSONPath", // Set explicitly; could be set and inherited from top-level
  "Type": "Task",
  ...
  "Parameters": {
    "static": "Hello",
    "title.$": "$.title",
    "name.$": "$customerName",  // With $customerName declared as a variable
    "not-evaluated": "$customerName"
  }
}


# Sample after conversion to JSONata
{
  "QueryLanguage": "JSONata", // Set explicitly; could be set and inherited from top-level
  "Type": "Task",
  ...
  "Arguments": { // JSONata states do not have Parameters
    "static": "Hello",
    "title": "{% $states.input.title %}",
    "name": "{% $customerName %}",   // With $customerName declared as a variable
    "not-evaluated": "$customerName"
  }
}

给定分配给 "María" 的输入 { "title" : "Doctor" } 和变量 customerName，两台状态机都将生成以下 JSON 结果：


{
  "static": "Hello",
  "title": "Doctor",
  "name": "María",
  "not-evaluated": "$customerName"
 }

在下图中，您可以看到一个图形化表示，其中显示将 JSONPath（左）转换为 JSONata（右）会如何降低状态机中步骤的复杂性：

您可以（可选）从状态输入中选择数据，并将其转换为参数以发送到您的集成操作。使用 JSONata，您便可（可选）选择并转换操作的结果，以分配给变量以及用于状态输出。

注意：分配和输出步骤并行进行。如果您选择在变量赋值期间转换数据，则转换后的数据将不可用于“输出”步骤。您必须在“输出”步骤中重新应用 JSONata 转换。

QueryLanguage 字段

在您的工作流 ASL 定义中，有一个位于状态机定义顶级和各个状态中的 QueryLanguage 字段。通过在各个状态内设置 QueryLanguage，可以在现有状态机中逐步采用 JSONata，而不是一次性对状态机进行全面升级。

QueryLanguage 字段可设置为 "JSONPath" 或 "JSONata"。如果省略顶级 QueryLanguage 字段，则默认为 "JSONPath"。如果状态包含状态级 QueryLanguage 字段，则 Step Functions 将使用该状态的指定查询语言。如果该状态不包含 QueryLanguage 字段，则它将使用顶级 QueryLanguage 字段中指定的查询语言。

用 JSON 字符串编写 JSONata 表达式

当 ASL 字段值、JSON 对象字段值或 JSON 数组元素值中的字符串被 {% %} 字符包裹时，该字符串将被解析为 JSONata。注意，字符串必须以没有前导空格的 {% 开头，并且必须以没有尾随空格的 %} 结尾。表达式打开或关闭不当将会导致验证错误。

一些示例：

"TimeoutSeconds" : "{% $timeout %}"
Task 状态下的 "Arguments" : {"field1" : "{% $name %}"}
Map 状态下的 "Items": [1, "{% $two %}", 3]

并非所有 ASL 字段都接受 JSONata。例如，必须将每个状态的 Type 字段设置为常量字符串。同样，Task 状态的 Resource 字段必须是常量字符串。Map状态Items字段将接受 JSON 数组、JSON 对象或 jsonata 表达式，其计算结果必须为数组或对象。

保留变量：$states

Step Functions 定义了一个名为的保留变量$states。在 JSONata 状态下，将以下结构分配给 $states 以在 JSONata 表达式中使用：


# Reserved $states variable in JSONata states
$states = {
  "input":       // Original input to the state
  "result":      // API or sub-workflow's result (if successful)
  "errorOutput": // Error Output (only available in a Catch)
  "context":     // Context object
}

进入状态时，Step Functions 会将状态输入分配给。$states.input$states.input 的值可用于所有接受 JSONata 表达式的字段。$states.input 始终是指原始状态输入。

对于 Task、Parallel 和 Map 状态：

$states.result如果成功，则指 API 或子工作流程的原始结果。
$states.errorOutput指的是 API 或子工作流程失败时的错误输出。

$states.errorOutput 可用于 Catch 字段的 Assign 或 Output。

如果在无法访问 $states.result 或 $states.errorOutput 的字段和状态中尝试对其进行访问，则在创建、更新或验证状态机时将捕获该尝试。

$states.context 对象为您的工作流提供有关其具体执行的信息，例如 StartTime、任务令牌和初始工作流输入。要了解更多信息，请参阅在 Step Functions 中从上下文对象访问执行数据。

处理表达式错误

在运行时，JSONata 表达式求值可能由于多种原因而失败，例如：

类型错误 - 如果 $x 或 $y 不是数字，则表达式（例如 {% $x + $y %}）将失败。
类型不兼容 - 表达式的计算结果可能为该字段不接受的类型。例如，字段 TimeoutSeconds 需要数字输入，因此如果 $timeout 返回字符串，则表达式 {% $timeout %} 将失败。
值超出范围 - 生成超出字段可接受范围的值的表达式将失败。例如，诸如 {% $evaluatesToNegativeNumber %} 之类的表达式在 TimeoutSeconds 字段中将会失败。
未能返回结果 - JSON 不能表示未定义的值表达式，因此表达式 {% $data.thisFieldDoesNotExist %} 会导致错误。
超过内存限制-在评估期间消耗过多内存的 JSonata 表达式将失败并出现错误。Expression evaluation memory limit exceeded处理或转换大量数据的表达式可能会发生这种情况。要解决此限制，请考虑将数据转换移至 Lambda 函数。
表达式超时-计算时间超过 1 秒的 jsonata 表达式将因错误而失败。Expression evaluation timeout包含无限循环或非常昂贵的运算的表达式可能会发生这种情况。
堆栈溢出-超过最大递归深度的 jsonata 表达式将失败，并显示为。Stack overflow error如果递归不是终止的，请确保该函数具有正确的基本情况或终止条件。如果递归终止但调用堆栈变得太深，可以考虑将函数重写为尾递归以减少堆栈深度。

在每种情况下，解释器都会引发错误：States.QueryEvaluationError。您的 Task、Map 和 Parallel 状态可以提供一个 Catch 字段用于捕获错误，并提供一个 Retry 字段用于在出错时重试。

从 JSONPath 转换为 JSONata

以下各节将对使用 JSONPath 和 JSONata 编写的代码进行比较并阐述两者之间的差异。

没有更多路径字段

ASL 要求开发人员在使用 JSONPath 时，使用字段的 Path 版本（如 TimeoutSecondsPath 中那样）从状态数据中选择一个值。使用 JSONata 时，您将不再使用 Path 字段，因为 ASL 会自动在非路径字段（例如 TimeoutSeconds）中为您解释 {% %} 包裹的 JSONata 表达式。

JSONPath 旧版示例："TimeoutSecondsPath": "$timeout"
JSONata："TimeoutSeconds": "{% $timeout %}"

同样，Map状态ItemsPath已被替换为接受 JSON 数组、JSON 对象或 jsonata 表达式的Items字段，这些表达式必须计算为数组或对象。

JSON 对象

ASL 使用有效载荷模板一词来描述一个 JSON 对象，该对象能够包含用于 Parameters 和 ResultSelector 字段值的 JSONPath 表达式。ASL 将不对 JSONata 使用“有效载荷模板”一词，因为 JSONata 求值针对所有字符串进行，无论它们是单独出现，还是出现在 JSON 对象或 JSON 数组中。

没有更多 .$

ASL 要求您在有效载荷模板中的字段名称后附加“.$”，以使用 JSONPath 和内置函数。指定 "QueryLanguage":"JSONata" 时，您不再对 JSON 对象字段名称使用“.$”约定，而是用 {% %} 字符包裹 JSONata 表达式。无论对象嵌套在其他数组或对象中的深度如何，您都对所有字符串值字段使用相同的约定。

Arguments 和 Output 字段

当设置QueryLanguage为时JSONata，旧的 I/O 处理字段将被禁用（InputPath、ParametersResultSelector、ResultPath和OutputPath），并且大多数州将获得两个新字段：Arguments和Output。

与 jsonPath 中使用的字段相比，JSonata 提供了一种更简单的 I/O 转换方法。JSONata 的功能使得 Arguments 和 Output 比 JSONPath 之前的五个字段更强大。这些新的字段名称还有助于简化 ASL，并阐明值传递和返回模型。

Arguments 和 Output 字段（以及其他类似字段，如 Map 状态的 ItemSelector）将接受 JSON 对象，例如：


"Arguments": {
    "field1": 42,
    "field2": "{% jsonata expression %}"
}

或者，您也可以直接使用 JSONata 表达式，例如：


"Output": "{% jsonata expression %}"

输出也可以接受任何类型的 JSON 值，例如："Output":true、"Output":42。

Arguments 和 Output 字段仅支持 JSONata，因此将它们与使用 JSONPath 的工作流结合使用是无效的。相反，JSONPath 仅支持 InputPath、Parameters、ResultSelector、ResultPath、OutputPath 和其他 JSONPath 字段，因此在使用 JSONata 作为顶级工作流或状态查询语言时，使用基于路径的字段是无效的。

Pass 状态

Pass 状态中的可选结果以前被视为虚拟任务的输出。选择 JSONata 作为工作流或状态查询语言后，您现在可以使用新的 Output 字段。

Choice 状态

使用 JSONPath 时，Choice 状态具有输入 Variable 和许多比较路径，例如以下 NumericLessThanEqualsPath：


# JSONPath choice state sample, with Variable and comparison path
"Check Price": {
  "Type": "Choice",
  "Default": "Pause",
  "Choices": [
  {
    "Variable": "$.current_price.current_price",
    "NumericLessThanEqualsPath": "$.desired_price",
    "Next": "Send Notification"
  } ],
}

使用 JSONata 时，Choice 状态有一个 Condition，您可以在其中使用 JSONata 表达式：


# Choice state after JSONata conversion
"Check Price": {
  "Type": "Choice",
  "Default": "Pause"
  "Choices": [
    {
      "Condition": "{% $current_price <= $states.input.desired_priced %}",
      "Next": "Send Notification"
    } ]

注意：变量和比较字段仅适用于 JSONPath。Condition 仅可用于 JSONata。

JSONata 示例

可以在 Workflow Studio 中创建以下示例来试验 JSONata。您可以创建和执行状态机，也可以使用 Test 状态来传入数据，甚至修改状态机定义。

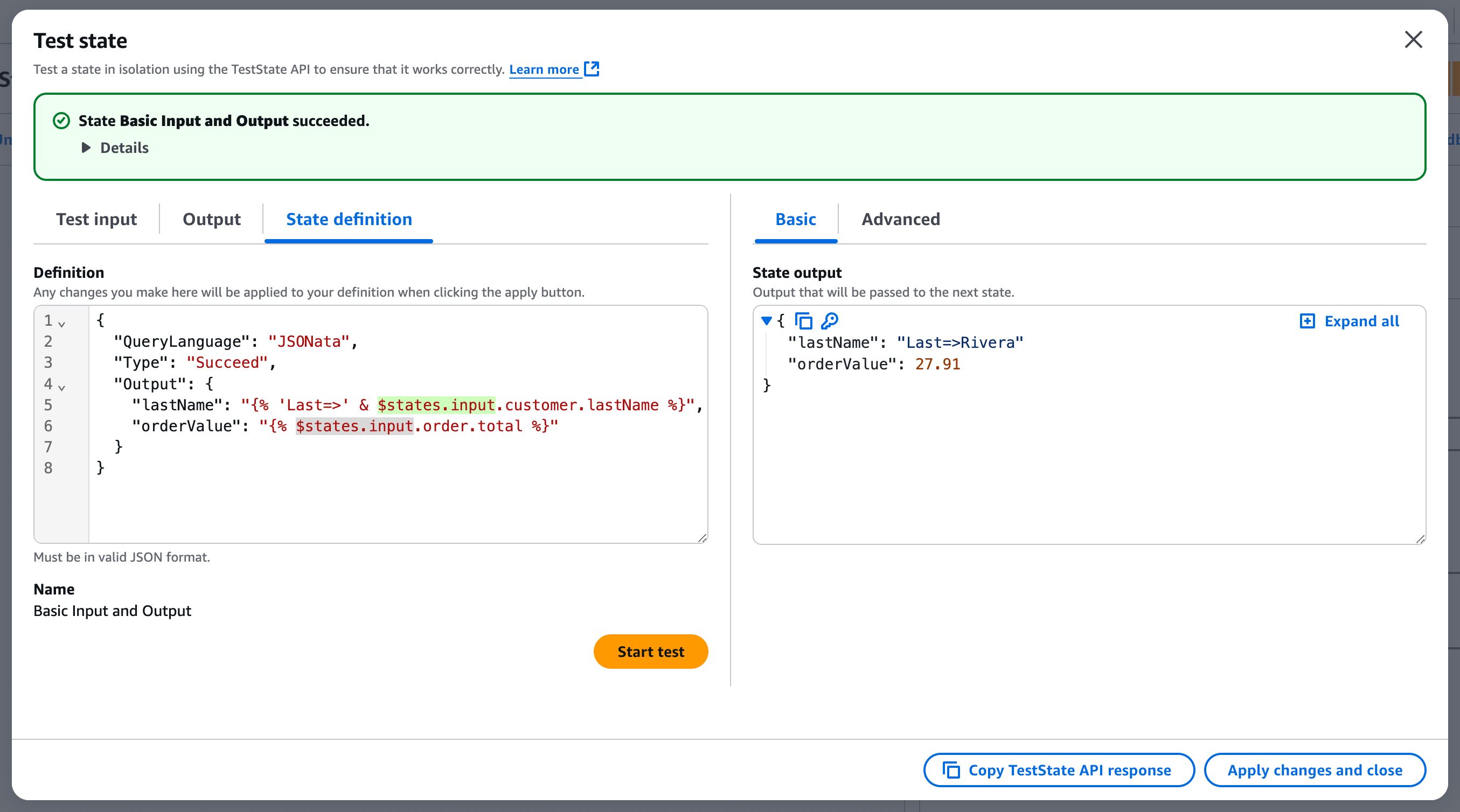

示例：输入和输出

此示例展示了当您选择使用 JSONata 时，如何利用 $states.input 来使用状态输入，以及如何利用 Output 字段来指定状态输出。


{
  "Comment": "Input and Output example using JSONata",
  "QueryLanguage": "JSONata",
  "StartAt": "Basic Input and Output",
  "States": {
    "Basic Input and Output": {
      "QueryLanguage": "JSONata",
      "Type": "Succeed",
      "Output": {
        "lastName": "{% 'Last=>' & $states.input.customer.lastName %}",
        "orderValue": "{% $states.input.order.total %}"
      }
    }
  }
}

当使用以下内容作为输入来执行工作流时：


{
  "customer": {
    "firstName": "Martha",
    "lastName": "Rivera"
  },
  "order": {
    "items": 7,
    "total": 27.91
  }
}

Test 状态或状态机执行将返回以下 JSON 输出：


{
  "lastName": "Last=>Rivera",
  "orderValue": 27.91
}

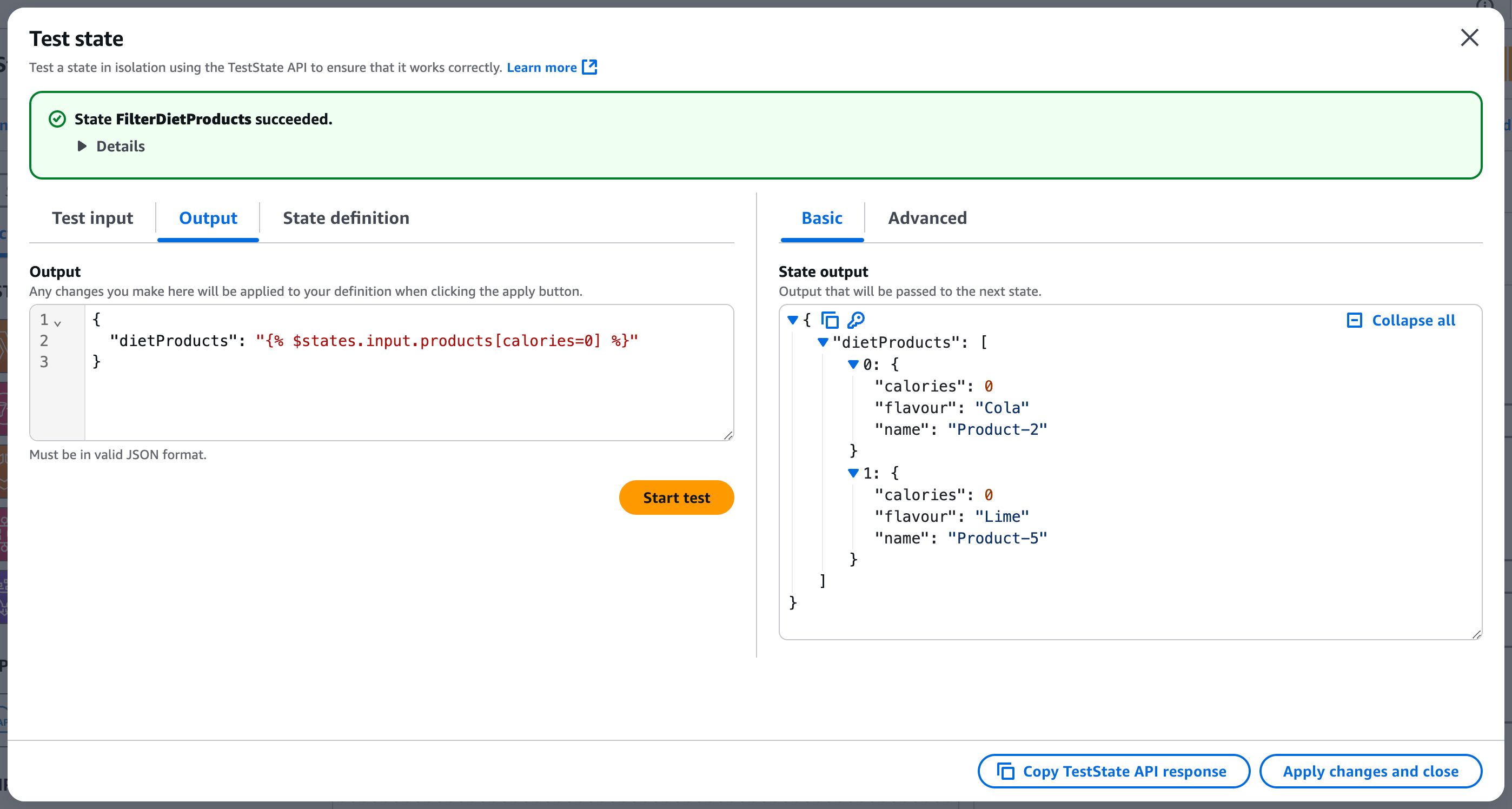

示例：使用 JSONata 进行筛选

您可以使用 JSONata 路径运算符筛选数据。例如，假设您有一份可供输入的产品清单，而您只想处理卡路里含量为零的产品。您可以使用以下 ASL 创建状态机定义，并使用随后的示例输入来测试 FilterDietProducts 状态。

使用 JSONata 进行筛选的状态机定义


{
  "Comment": "Filter products using JSONata",
  "QueryLanguage": "JSONata",
  "StartAt": "FilterDietProducts",
  "States": {
    "FilterDietProducts": {
      "Type": "Pass",
      "Output": {
        "dietProducts": "{% $states.input.products[calories=0] %}"
      },
      "End": true
    }
  }
}

测试的示例输入


{
  "products": [
    {
      "calories": 140,
      "flavour": "Cola",
      "name": "Product-1"
    },
    {
      "calories": 0,
      "flavour": "Cola",
      "name": "Product-2"
    },
    {
      "calories": 160,
      "flavour": "Orange",
      "name": "Product-3"
    },
    {
      "calories": 100,
      "flavour": "Orange",
      "name": "Product-4"
    },
    {
      "calories": 0,
      "flavour": "Lime",
      "name": "Product-5"
    }
  ]
}

状态机中步骤测试的输出


{
    "dietProducts": [
        {
            "calories": 0,
            "flavour": "Cola",
            "name": "Product-2"
        },
        {
            "calories": 0,
            "flavour": "Lime",
            "name": "Product-5"
        }
    ]
}

示例：在 Map 状态下使用之前的状态输出

此示例说明如何使用 jsonata 使用先前状态的输出作为 Map 状态的输入。以下工作流程使用 “通过” 状态来模拟一个任务，该任务返回带有项目列表的订单，然后 Map 状态从该输出中选择项目数组并对其进行迭代。

状态机定义


{
  "Comment": "Example: Using previous state output in a Map state with JSONata",
  "QueryLanguage": "JSONata",
  "StartAt": "GetOrder",
  "States": {
    "GetOrder": {
      "Type": "Pass",
      "Output": {
        "orderId": "{% $states.input.orderId %}",
        "items": "{% $states.input.items %}"
      },
      "Next": "ProcessItems"
    },
    "ProcessItems": {
      "Type": "Map",
      "Items": "{% $states.input.items %}",
      "ItemProcessor": {
        "ProcessorConfig": {
          "Mode": "INLINE"
        },
        "StartAt": "CalculateItemTotal",
        "States": {
          "CalculateItemTotal": {
            "Type": "Pass",
            "Output": {
              "name": "{% $states.input.name %}",
              "total": "{% $states.input.price * $states.input.quantity %}"
            },
            "End": true
          }
        }
      },
      "End": true
    }
  }
}

在此定义中，GetOrder状态不变地输出订单数据。ProcessItemsMap 状态"Items": "{% $states.input.items %}"用于从的输出中选择items数组GetOrder。每次迭代都会从数组中接收一个项目，并通过将价格乘以数量来计算项目总额。

示例输入


{
  "orderId": "ORD-1234",
  "items": [
    {
      "name": "Widget",
      "price": 4.99,
      "quantity": 3
    },
    {
      "name": "Gadget",
      "price": 12.50,
      "quantity": 2
    },
    {
      "name": "Bolt",
      "price": 0.75,
      "quantity": 10
    }
  ]
}

预期产出


[
  {
    "name": "Widget",
    "total": 14.97
  },
  {
    "name": "Gadget",
    "total": 25
  },
  {
    "name": "Bolt",
    "total": 7.5
  }
]

示例：扁平化并行状态输出

当你使用 Parallel 状态时，它会返回一个数组，其中每个元素都是一个分支的输出。使用 jsonata，您可以使用 “并行” 状态下的Output字段将这些结果展平或合并到单个对象中。这种方法取代了 jsonPath 字段ResultSelector。

以下示例使用具有两个分支的并行状态。每个分支都使用通过状态来模拟 D GetItem ynamoDB 调用。Parallel 状态在其Output字段$merge($states.result)中使用来将分支结果合并到单个对象中。

状态机定义


{
  "Comment": "Example: Flattening Parallel state output with JSONata",
  "QueryLanguage": "JSONata",
  "StartAt": "GetOrderAndCustomer",
  "States": {
    "GetOrderAndCustomer": {
      "Type": "Parallel",
      "Output": "{% $merge($states.result) %}",
      "Branches": [
        {
          "StartAt": "Get Order",
          "States": {
            "Get Order": {
              "Type": "Pass",
              "Output": {
                "orderId": "{% $states.input.orderId %}",
                "orderDate": "2024-11-20",
                "total": 35.99
              },
              "End": true
            }
          }
        },
        {
          "StartAt": "Get Customer",
          "States": {
            "Get Customer": {
              "Type": "Pass",
              "Output": {
                "customerId": "{% $states.input.customerId %}",
                "customerName": "Martha Rivera",
                "email": "martha@example.com"
              },
              "End": true
            }
          }
        }
      ],
      "Next": "Done"
    },
    "Done": {
      "Type": "Succeed"
    }
  }
}

示例输入


{
  "orderId": "12345",
  "customerId": "C-100"
}

预期产出


{
  "orderId": "12345",
  "orderDate": "2024-11-20",
  "total": 35.99,
  "customerId": "C-100",
  "customerName": "Martha Rivera",
  "email": "martha@example.com"
}

该$merge()函数将一个对象数组组合成一个对象。如果分支返回具有重叠键的对象，则以后的数组元素优先。分支结果的排序一致——它们对应于状态机定义中Branches数组的顺序。

Step Functions 提供的 JSONata 函数

JSonata 包含字符串、数字、聚合、布尔函数、数组 Date/Time、对象和高阶函数的函数库。Step Functions 提供了其他可在 JSONata 表达式中使用的 JSONata 函数。这些内置函数可以替换 Step Functions 内置函数。内置函数仅适用于使用 JSONPath 查询语言的状态。

注意：需要整数值作为参数的 Built-in jsonata 函数将自动向下舍入所提供的任何非整数。

$partition - 等效于 States.ArrayPartition 内置函数的 JSONata，用于对大型数组进行分区。

第一个参数是要分区的数组，第二个参数是代表区块大小的整数。返回值将是一个二维数组。解释器将输入数组分成多个数组，其大小由区块大小指定。如果数组中剩余的项目数小于区块大小，则最后一个数组区块的长度可能小于之前的数组区块的长度。


"Assign": {
  "arrayPartition": "{% $partition([1,2,3,4], $states.input.chunkSize) %}"
}

$range - 等效于 States.ArrayRange 内置函数的 JSONata，用于生成值数组。

这个函数需要三个参数。第一个参数是代表新数组第一个元素的整数，第二个参数是代表新数组最后一个元素的整数，第三个参数是新数组中元素的增量值整数。返回值是一个新生成的值数组，范围从函数的第一个参数到函数的第二个参数，两者之间的元素根据增量进行调整。增量值可以是正值，也可以是负值，它将从最后一个元素开始依次递增或递减，直至达到或超过最终值。


"Assign": {
  "arrayRange": "{% $range(0, 10, 2) %}"
}

$hash - 等效于 States.Hash 内置函数的 JSONata，用于计算给定输入的哈希值。

这个函数需要两个参数。第一个参数是要进行哈希处理的源字符串。第二个参数是代表用于哈希计算的哈希算法的字符串。哈希算法必须是以下值之一："MD5"、"SHA-1"、"SHA-256"、"SHA-384"、"SHA-512"。返回值是计算得出的数据哈希值的字符串。

之所以创建此函数，是因为 JSONata 本身并不具备计算哈希值的能力。


"Assign": {
  "myHash": "{% $hash($states.input.content, $hashAlgorithmName) %}"
}

$random - 等效于 States.MathRandom 内置函数的 JSONata，用于返回随机数 n，其中 0 ≤ n < 1。

该函数接受一个可选的整数参数，表示随机函数的种子值。如果您使用具有相同种子值的函数，它将返回相同的数字。

之所以创建这个重载函数，是因为内置的 JSONata 函数 $random 不接受种子值。


"Assign": {
   "randNoSeed": "{% $random() %}",
   "randSeeded": "{% $random($states.input.seed) %}"
}

$uuid - States.UUID 内置函数的 JSONata 版本。

此函数不接受任何参数。此函数会返回一个 v4 UUID。

之所以创建此函数，是因为 JSONata 本身并不具备生成 UUID 的能力。


"Assign": {
  "uniqueId": "{% $uuid() %}"
}

$parse - 用于将 JSON 字符串反序列化的 JSONata 函数。

此函数将字符串化的 JSON 作为其唯一参数。

JSONata 通过 $eval 支持此功能；但是，Step Functions 工作流不支持 $eval。


"Assign": {
  "deserializedPayload": "{% $parse($states.input.json_string) %}"
}
