架构概述

本节提供与此产品一起部署的组件的架构图。

架构图

使用默认参数部署此产品将在中部署以下组件。 AWS 账户

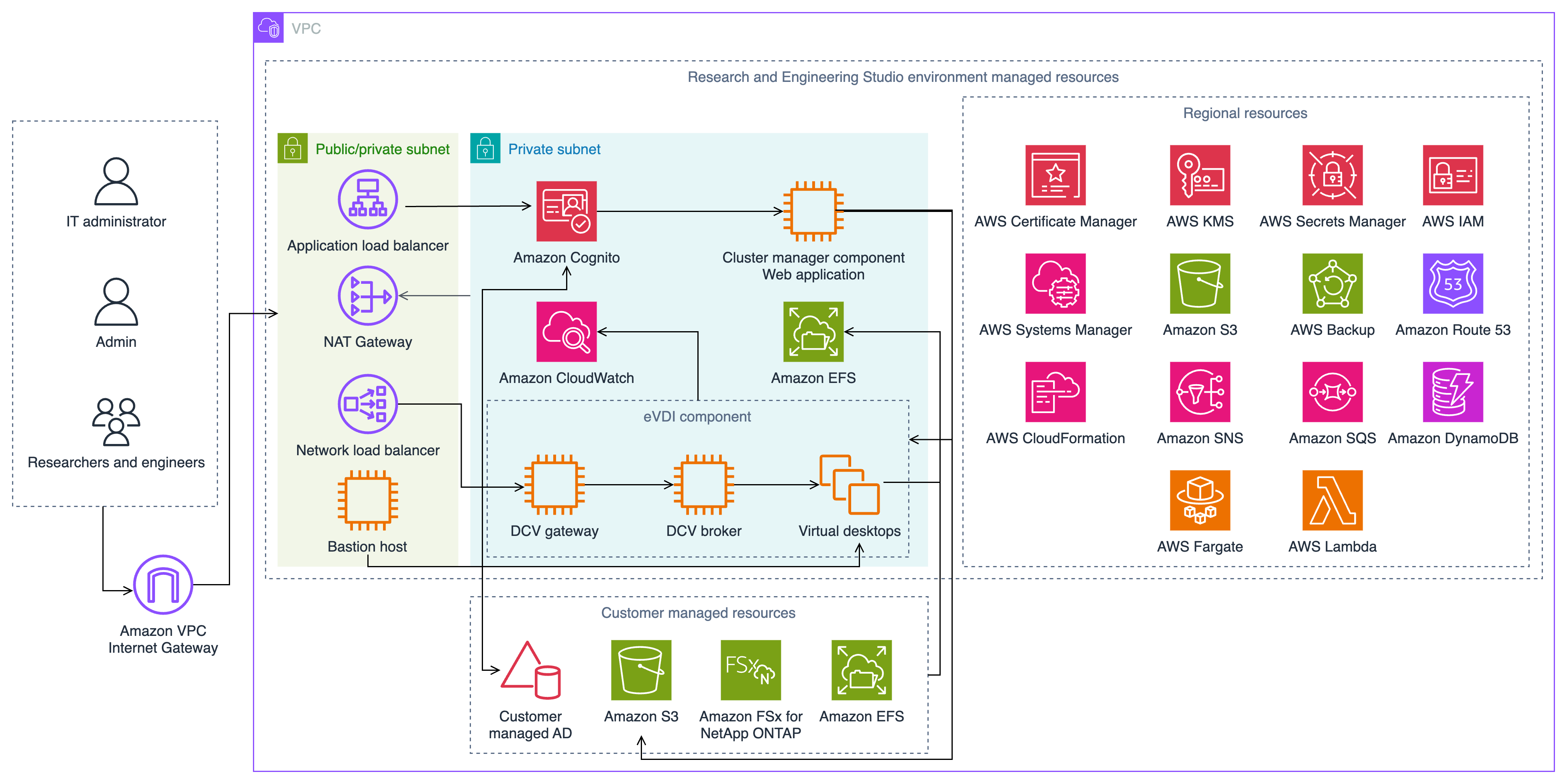

图 1： AWS 建筑研究与工程工作室

图 1： AWS 建筑研究与工程工作室

注意

AWS CloudFormation 资源是从 AWS Cloud Development Kit (AWS CDK) 构造中创建的。

使用 AWS CloudFormation 模板部署的产品组件的高级流程如下：

  1. RES 为门户网站安装组件以及：

    1. 为交互式工作负载设计虚拟桌面 (eVDi) 组件

    2. 指标组件

      亚马逊从 eVDi 组件 CloudWatch 接收指标。

    3. 堡垒主机组件

      管理员可以使用 SSH 连接到堡垒主机组件来管理底层基础架构。

  2. RES 在 NAT 网关后面的私有子网中安装组件。管理员通过 Application Load Balancer (ALB) 或 Bastion Host 组件访问私有子网。

  3. 亚马逊 DynamoDB 存储环境配置。

  4. AWS Certificate Manager (ACM) 为 Application Load Balancer (ALB) 生成并存储公共证书。

    注意

    我们建议 AWS Certificate Manager 使用为您的域生成可信证书。

  5. Amazon Elastic File System (EFS) 托管安装在所有适用的基础设施主机和 eVDi Linux 会话上的默认/home文件系统。

  6. RES 使用 Amazon Cognito 在其中创建名为 clusteradmin 的初始引导用户，并将临时证书发送到安装期间提供的电子邮件地址。群集管理员必须在首次登录时更改密码。

  7. Amazon Cognito 可与贵组织的活动目录和用户身份集成，用于权限管理。

  8. 安全区域允许管理员根据权限限制对产品内特定组件的访问权限。

AWS 本产品中的服务

AWS 服务 描述
Amazon Elastic Compute Cloud 核心。提供底层计算服务，用他们选择的操作系统和软件堆栈创建虚拟桌面。
Elastic Load Balancing 核心。堡垒、集群管理器和 VDI 主机是在负载均衡器后面的 Auto Scaling 组中创建的。ELB 在 RES 主机上平衡来自门户网站的流量。
Amazon Virtual Private Cloud 核心。所有核心产品组件都是在您的 VPC 中创建的。
Amazon Cognito 核心。管理用户身份和身份验证。Active Directory 用户会映射到 Amazon Cognito 用户和群组，以验证访问级别。
Amazon Elastic File System 核心。为/home文件浏览器和 VDI 主机以及共享的外部文件系统提供文件系统。
Amazon DynamoDB 核心。存储配置数据，例如用户、群组、项目、文件系统和组件设置。
AWS Systems Manager (系统管理员) 核心。存储用于执行 VDI 会话管理命令的文档。
AWS Lambda 核心。支持产品功能，例如更新 DynamoDB 表中的设置、启动 Active Directory 同步工作流程和更新前缀列表。
Amazon CloudWatch 支持。为所有 Amazon EC2 主机和 Lambda 函数提供指标和活动日志。
Amazon Simple Storage Service 支持。存储用于主机引导和配置的应用程序二进制文件。
AWS Key Management Service 支持。用于对亚马逊 SQS 队列、DynamoDB 表和亚马逊 SNS 主题进行静态加密。
AWS Secrets Manager 支持。将服务帐户凭据存储在 Active Directory 中，并为 VDIs存储自签名证书
AWS CloudFormation 支持。为产品提供部署机制。
AWS Identity and Access Management 支持。限制主机的访问级别。
Amazon Route 53 支持。创建私有托管区域以解析内部负载均衡器和堡垒主机域名。
Amazon Simple Queue Service 支持。创建任务队列以支持异步执行。
Amazon Simple Notification Service 支持。支持 VDI 组件（例如控制器和主机）之间的发布订阅者模式。
AWS Fargate 支持。使用 Fargate 任务安装、更新和删除环境。
Amazon FSx 文件网关 可选。提供外部共享文件系统。
FSx 适用于 NetApp ONTAP 的亚马逊 可选。提供外部共享文件系统。
AWS Certificate Manager 可选。为您的自定义域生成可信证书。
AWS Backup 可选。为 Amazon EC2 主机、文件系统和 DynamoDB 提供备份功能。
