使用 Amazon Athena 和 Amazon Quick Sight 分析和可视化嵌套的 JSON 数据

Anoop Singh，Amazon Web Services

Summary

此模式说明了如何使用 Amazon Athena 将嵌套的、JSON 格式的数据结构转换为表格视图，然后在 Amazon Quick Sight 中可视化数据。

您可以将 JSON 格式的数据用于来自操作系统的 API 驱动的数据源，以创建数据产品。这些数据还可以帮助您更好地了解客户及其与产品的互动，便于您量身定制用户体验并预测结果。

先决条件和限制

先决条件

活跃的 AWS 账户
表示嵌套数据结构的 JSON 文件（此模式提供了示例文件）

限制:

JSON 功能与 Athena 中现有的面向 SQL 的函数很好地集成。但是，它们与 ANSI SQL 不兼容，并且 JSON 文件应将每条记录放在单独的行中。您可能需要使用 Athena 中的 ignore.malformed.json 属性来指示是否应将格式错误的 JSON 记录转换为空字符或生成错误。有关更多信息，请参阅 Athena 文档中的读取 JSON 数据的最佳实践。
此模式仅考虑简单、少量的 JSON 格式数据。如果要大规模使用这些概念，可以考虑应用数据分区并将数据整合到更大的文件中。

架构

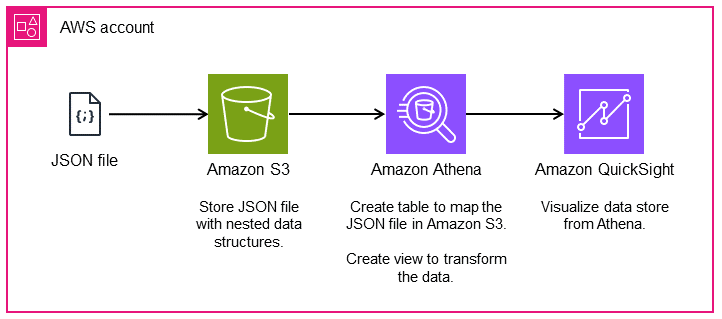

下图显示了此模式的架构和工作流。嵌套的数据结构以 JSON 格式存储在 Amazon Simple Storage Service（Amazon S3）中。在 Athena 中，JSON 数据映射到 Athena 数据结构。然后，您可以创建一个视图来分析数据，并在 Quick Sight 中可视化数据结构。

工具

Amazon Web Services

Amazon Simple Storage Service（Amazon S3）是一项基于云的对象存储服务，可帮助您存储、保护和检索任意数量的数据。此模式使用 Amazon S3 来存储 JSON 文件。
Amazon Athena 是一种交互式查询服务，可帮助您使用标准 SQL 直接在 Amazon S3 中分析数据。此模式使用 Athena 来查询和转换 JSON 数据。只需在中执行一些操作 AWS 管理控制台，您就可以将 Athena 指向您在 Amazon S3 中的数据，然后使用标准 SQL 来运行一次性查询。Athena 没有服务器，因此您无需设置或管理任何基础设施，且只需为您运行的查询付费。Athena 可自动扩展且并行执行查询，因此，即使在数据集很大、查询很复杂的情况下也能很快获得结果。
Amazon Quick Sight 是一项云规模的商业智能 (BI) 服务，可帮助您在单个控制面板上可视化、分析和报告数据。Quick Sight 可让您轻松创建和发布包含机器学习 (ML) 见解的交互式仪表板。您可以从任何设备访问这些控制面板，并将其嵌入到您的应用程序、门户和网站中。

示例代码

下面的 JSON 文件提供了可以在此模式中使用的嵌套数据结构。


{
  "symbol": "AAPL",
  "financials": [
    {
      "reportDate": "2017-03-31",
      "grossProfit": 20591000000,
      "costOfRevenue": 32305000000,
      "operatingRevenue": 52896000000,
      "totalRevenue": 52896000000,
      "operatingIncome": 14097000000,
      "netIncome": 11029000000,
      "researchAndDevelopment": 2776000000,
      "operatingExpense": 6494000000,
      "currentAssets": 101990000000,
      "totalAssets": 334532000000,
      "totalLiabilities": 200450000000,
      "currentCash": 15157000000,
      "currentDebt": 13991000000,
      "totalCash": 67101000000,
      "totalDebt": 98522000000,
      "shareholderEquity": 134082000000,
      "cashChange": -1214000000,
      "cashFlow": 12523000000,
      "operatingGainsLosses": null
    }
  ]
}

操作说明

Task	说明	所需技能
创建 S3 存储桶。	要创建用于存储 JSON 文件的存储桶，请登录并打开 Amazon S3 控制台，然后选择创建存储桶。 AWS 管理控制台有关更多信息，请参阅 Amazon S3 文档中的创建存储桶。	系统管理员
添加嵌套 JSON 数据。	将您的 JSON 文件上传到 S3 存储桶。有关示例 JSON 文件，请参阅上一部分的内容。有关说明，请参阅 Amazon S3 文档中的上传对象。	系统管理员

Task	说明	所需技能
创建用于映射 JSON 数据的表。	打开 Athena 控制台。按照 Athena 文档中的说明创建数据库。从数据库菜单中，选择您创建的数据库。在查询编辑器中，输入类似以下内容的 `CREATE TABLE` 语句： `CREATE EXTERNAL TABLE financials_json ( symbol string, financials array< struct<reportdate: string, grossprofit: bigint, totalrevenue: bigint, totalcash: bigint, totaldebt: bigint, researchanddevelopment: bigint>> ) ROW FORMAT SERDE 'org.openx.data.jsonserde.JsonSerDe' LOCATION 's3://s3bucket-for-athena/'` 其中，`LOCATION` 指定包含 JSON 文件的 S3 存储桶的位置。选择运行查询以创建表。有关创建表的更多信息，请参阅 Athena 文档。	开发者版
创建数据分析的视图。	打开 Athena 控制台。按照 Athena 文档中的说明创建数据库。从数据库菜单中，选择您创建的数据库。在查询编辑器中，输入类似以下内容的 `CREATE VIEW` 语句： `CREATE OR REPLACE VIEW financial_json_view AS SELECT symbol, financials[1].reportdate one_report_date, -- indexes start with 1 financials[1].totalrevenue one_total_revenue, financials[1].reportdate another_report_date, financials[1].totalrevenue another_total_revenue FROM financials_json where symbol='AAPL' ORDER BY 1` 选择运行以创建视图。有关创建视图的更多信息，请参阅 Athena 文档。	开发者版
分析和验证数据。	打开 Athena 控制台。在查询编辑器中，使用您在上一步中创建的视图运行查询。对照 JSON 文件验证数据，以确认列名称和数据类型映射正确。	开发者版

Task	说明	所需技能
在 Quick Sight 中将 Athena 设置为数据源。	打开 Quick Suite 控制台。选择数据集、新数据集。选择 Athena 作为数据来源。选择包含您所创建的视图的数据库。选择您要为其创建数据集的视图。在完成数据集创建页面上，选择直接查询您的数据。选择可视化。	系统管理员
使用 Quick Sight 可视化数据	可视化数据集之后，从左侧窗格中选择视觉对象，然后为数据集选择字段。有关详细信息，请参阅 Quick Suite 文档中的教程。保存对分析所做的更改。选择发布控制面板以发布您创建的视觉效果。	数据分析人员
