IVS 自动录制到 Amazon S3 | 低延迟直播功能

本部分提供 Amazon IVS 低延迟直播功能的自动记录至 S3 功能的相关信息。我们讨论录制的 Amazon IVS 流的数据存储。并对存储内容和元数据文件架构予以说明。我们还讨论了录制内容的播放。

S3 前缀

S3 前缀是所录制的每个实时流的唯一目录结构。实时流的所有媒体和元数据文件都写在此目录中。对于启用录制的通道，S3 前缀将在实时会话启动时生成，并且将在录制开始和结束时在 CloudWatch 事件中提供。

S3 前缀采用以下格式：

/ivs/v1/<aws_account_id>/<channel_id>/<year>/<month>/<day>/<hours>/<minutes>/<recording_id>

其中：

例如：

ivs/v1/123456789012/AsXego4U6tnj/2020/6/23/20/12/j8Z9O91ndcVs

录制内容

录制开始时，视频段和元数据文件将写入为通道配置的 S3 存储桶。这些内容可用于后处理或作为按需视频播放。

请注意，在实时流启动并发出 Recording Start (录制开始) EventBridge 事件后，写入清单文件和视频段需要一点时间。我们建议仅在发送“录制结束”事件后回放或处理录制的流。（请参阅 将 Amazon EventBridge 与 IVS 结合使用。）

以下是 Amazon IVS 实时会话录制的示例目录结构和内容：

ivs/v1/123456789012/AsXego4U6tnj/2020/6/23/20/12/j8Z9O91ndcVs/
   events
      recording-started.json
      recording-ended.json
   media
      hls
      thumbnails

events 文件夹包含与录制事件相对应的元数据文件。记录开始、成功结束或以失败结束时会生成 JSON 元数据文件：

给定 events 文件夹将包含 recording-started.json 和 recording-ended.json 或 recording-failed.json 之一。

其中包含与录制会话及其输出格式相关的元数据。JSON 详细信息如下。

media 文件夹包含所有受支持的媒体内容，分为两个子文件夹：

重要提示：media 文件夹中的内容是动态生成并由第一次接收到的视频片段的特征决定的；文件夹内容可能不代表最终特征（例如，呈现质量）。不要对静态路径做任何假设。要查找可用的 HLS 呈现及其路径，请使用以下所述的 JSON 元数据文件。

字节范围播放列表

除了标准的 HLS 播放列表外，自动录制到 S3 功能还支持生成字节范围播放列表。字节范围播放列表符合第 4 版 HLS 规范。这样可以进行更精细的内容剪辑：在字节范围播放列表中，呈现索引文件中的每个片段引用视频块的字节子范围，提供比标准的 10 秒媒体文件大小更高的粒度。对于字节范围的播放列表，片段持续时间与为流配置的关键帧间隔相同。

缩略图

借助录制配置中的 thumbnailConfiguration 属性，您可以启用或禁用直播会话的缩略图录制，并修改了可为直播会话生成缩略图的时间间隔。缩略图间隔可以从 1 秒到 60 秒不等；默认情况下，缩略图录制处于启用状态，间隔为 60 秒。有关详细信息，请参阅 Amazon IVS Low-Latency Streaming API Reference。

缩略图配置还可能包括 storage 字段（SEQUENTIAL 和/或 LATEST）和分辨率指标（LOWEST_RESOLUTION、SD、HD 或 FULL_HD）。以下是每个选项的分辨率：

160 <= LOWEST_RESOLUTION <= 360

360 < SD <= 480

480 < HD <= 720

720 < FULL_HD <= 1080

如果未对使用多轨道视频输入的直播设置 resolution，则会录制所有呈现的缩略图。有关多轨道的信息，请参阅 Multitrack Video。

合并片段化的流

录制配置的 recordingReconnectWindowSeconds 属性允许您指定一个时段（以秒为单位），在此期间，如果流中断并启动了新流，Amazon IVS 会尝试录制到与上一个流相同的 S3 前缀。换句话说，如果广播断开连接，然后在指定的间隔内重新连接，则多个流将被视为单个广播并合并在一起。

Amazon EventBridge 中的 IVS 录制状态更改事件：录制结束事件和录制结束的 JSON 元数据文件延迟了至少 recordingReconnectWindowSeconds 秒，因为 Amazon IVS 会等待以确保没有启动新流。

有关设置合并流功能的说明，请参阅《Amazon IVS 入门》中的步骤 4：使用可选录制创建通道。

资格

要将多个流录制到相同的 S3 前缀，所有流都必须满足某些条件：

备注：

已知问题

如果 recordingReconnectWindowSeconds 已启用并使用 Web 广播 SDK，则录制到相同的 S3 前缀可能不起作用，因为 Web 广播 SDK 会动态更改比特率和质量。

JSON 元数据文件

发生录制状态更改事件时，将生成相应的 Amazon CloudWatch 指标，并在 S3 前缀中写入元数据文件。（请参阅监控 Amazon IVS 低延迟直播功能。）

此元数据采用 JSON 格式，并包含以下信息：

示例：recording_started.json

{
   "version": "v1",
   "channel_arn": "arn:aws:ivs:us-west-2:123456789012:channel/AsXego4U6tnj",
   "recording_started_at": "2020-06-12T12:53:26Z",
   "recording_status : "RECORDING_STARTED",
   "media": {
      "hls": {
         "path": "media/hls",
         "playlist": "master.m3u8",
         "byte_range_playlist": "byte-range-multivariant.m3u8",
         "renditions": [
            {
               "path": "480p30",
               "playlist": "playlist.m3u8",
               "byte_range_playlist": "byte-range-variant.m3u8",
               "resolution_height": 480,
               "resolution_width": 852
            },
            {
               "path": "360p30",
               "playlist": "playlist.m3u8",
               "byte_range_playlist": "byte-range-variant.m3u8",
               "resolution_height": 360,
               "resolution_width": 640
            },
            {
               "path": "160p30",
               "playlist": "playlist.m3u8",
               "byte_range_playlist": "byte-range-variant.m3u8",
               "resolution_height": 160,
               "resolution_width": 284
            },
            {
               "path": "720p60",
               "playlist": "playlist.m3u8",
               "byte_range_playlist": "byte-range-variant.m3u8",
               "resolution_height": 720,
               "resolution_width": 1280
            }
         ]
      },
      "thumbnails": {
         "path": "media/thumbnails",
         "resolution_height": 480,
         "resolution_width": 852
      },
      "latest_thumbnail": {
         "path": "media/latest_thumbnail/thumb.jpg",
         "resolution_height": 480,
         "resolution_width": 852
      }
   }
}

示例：recording_ended.json

{
   "version": "v1",
   "channel_arn": "arn:aws:ivs:us-west-2:123456789012:channel/AsXego4U6tnj",
   "recording_ended_at": "2020-06-14T12:53:20Z",
   "recording_started_at": "2020-06-12T12:53:26Z",
   "recording_status": "RECORDING_ENDED",
   "media": {
      "hls": {
         "duration_ms": 172794489,
         "path": "media/hls",
         "playlist": "master.m3u8",
         "byte_range_playlist": "byte-range-multivariant.m3u8",
         "renditions": [
            {
               "path": "480p30",
               "playlist": "playlist.m3u8",
               "byte_range_playlist": "byte-range-variant.m3u8",
               "resolution_height": 480,
               "resolution_width": 852
            },
            {
               "path": "360p30",
               "playlist": "playlist.m3u8",
               "byte_range_playlist": "byte-range-variant.m3u8",
               "resolution_height": 360,
               "resolution_width": 640
            },
            {
               "path": "160p30",
               "playlist": "playlist.m3u8",
               "byte_range_playlist": "byte-range-variant.m3u8",
               "resolution_height": 160,
               "resolution_width": 284
            },
            {
               "path": "720p60",
               "playlist": "playlist.m3u8",
               "byte_range_playlist": "byte-range-variant.m3u8",
               "resolution_height": 720,
               "resolution_width": 1280
            }
         ]
      },
      "thumbnails": {
         "path": "media/thumbnails",
         "resolution_height": 480,
         "resolution_width": 852
      },
      "latest_thumbnail": {
         "path": "media/latest_thumbnail/thumb.jpg",
         "resolution_height": 480,
         "resolution_width": 852
      }
   }
}

示例：recording_failed.json

{
   "version": "v1",
   "channel_arn": "arn:aws:ivs:us-west-2:123456789012:channel/AsXego4U6tnj",
   "recording_ended_at": "2020-06-14T12:53:20Z",
   "recording_started_at": "2020-06-12T12:53:26Z",
   "recording_status": "RECORDING_ENDED_WITH_FAILURE",
   "recording_status_message": "InternalServerException",
   "media": {
      "hls": {
         "duration_ms": 172794489,
         "path": "media/hls",
         "playlist": "master.m3u8",
         "renditions": [
            {
               "path": "480p30",
               "playlist": "playlist.m3u8",
               "resolution_height": 480,
               "resolution_width": 852
            },
            {
               "path": "720p60",
               "playlist": "playlist.m3u8",
               "resolution_height": 720,
               "resolution_width": 1280
            }
         ]
      },
      "thumbnails": {
         "path": "media/thumbnails",
         "resolution_height": 480,
         "resolution_width": 852
      },
      "latest_thumbnail": {
         "path": "media/latest_thumbnail/thumb.jpg",
         "resolution_height": 480,
         "resolution_width": 852
      }
   }
}

查找录制的呈现

当您将内容流传输到 Amazon IVS 通道时，自动记录至 S3 将使用源视频生成多个呈现。通过使用自适应比特率流 (ABR)，Amazon IVS 播放器会根据需要自动切换呈现（比特率），以优化不同网络条件下的播放效果。

在实时流式处理过程中生成的每个呈现都录制在 S3 录制前缀内的唯一路径中。在录制开始和停止期间，分辨率详细信息、路径和播放列表文件名会存储在 JSON 元数据文件中。如果录制配置的 renditionSelection 值是 ALL，则选择所有渲染进行录制。如果 renditionSelection 为 CUSTOM，用户必须选择以下一个或多个选项：LOWEST_RESOLUTION、SD、HD 以及 FULL_HD。以下是每个选项的分辨率：

160 <= LOWEST_RESOLUTION <= 360

360 < SD <= 480

480 < HD <= 720

720 < FULL_HD <= 1080

重要提示：不要对静态呈现路径或生成的呈现列表做任何假设，因为这些信息可能会变化。不要假定特定呈现始终可用于 Amazon IVS 录制。要确定可用的呈现、分辨率和路径，请参阅元数据文件。

录制前缀中的 event/recording_started.json 或 event/recording_ended.json 文件包含录制前缀中媒体文件的路径和名称。所有 path 元素均相对于层次结构中的上一个路径。media > hls 下的元素描述了 HLS 资产，并在此级别定义了主播放列表名称和路径。

下面是一个 Python 代码片段，显示如何使用 S3 录制前缀和元数据文件生成主播放列表路径：

def get_master_playlist(metadata_json, s3_recording_prefix):
   return s3_recording_prefix + '/' + metadata_json['media']['hls']['path'] + '/' + metadata_json['media']['hls']['playlist']

media > hls > renditions 下的元素描述所录制呈现的列表。resolution_height 和 resolution_width 属性可用于确定视频分辨率。path 和 playlist 元素可用于派生呈现播放列表路径。使用这些字段可确定要使用哪个呈现进行任何后处理。

若要查找录制的最高级可用呈现播放列表，您可以订阅“IVS Recording State Change”（IVS 录制状态更改）EventBridge 事件。（请参见 将 Amazon EventBridge 与 IVS 结合使用。） 下面是一个示例 Python 脚本，演示如何使用订阅这些事件的 lambda 函数。

import json
import boto3
s3 = boto3.resource('s3')

def get_highest_rendition_playlist(bucket_name, prefix_name):
   object_path = "{}/events/recording-started.json".format(prefix_name)
   object = s3.Object(bucket_name, object_path)
   body = str(object.get()['Body'].read().decode('utf-8'))
   metadata = json.loads(body)
   media_path = metadata["media"]["hls"]["path"]
   renditions = metadata["media"]["hls"]["renditions"]

   highest_rendition = None
   highest_rendition_size = 0

   for rendition in renditions:
       current_rendition_size = rendition["resolution_height"]
       if (current_rendition_size > highest_rendition_size):
           highest_rendition_size = current_rendition_size
           highest_rendition = rendition

   highest_rendition_playlist = media_path + '/' + highest_rendition['path'] + '/' + highest_rendition['playlist']
   return highest_rendition_playlist


def lambda_handler(event, context):
   prefix_name = event["detail"]["recording_s3_key_prefix"]
   bucket_name = event["detail"]["recording_s3_bucket_name"]
   rendition_playlist = get_highest_rendition_playlist(bucket_name, prefix_name)
   print("Highest rendition playlist: {}/{}".format(prefix_name, rendition_playlist))

   return {
       'statusCode': 200,
       'body': rendition_playlist
   }

播放私有存储桶中的录制内容

默认情况下，使用“自动录制到 Amazon S3”功能录制的对象为私有；因此，使用直接 S3 URL 无法访问这些对象。如果您尝试使用 Amazon IVS 播放器或其他播放器打开 HLS 主清单（m3u8 文件）进行播放，您将收到错误信息（例如，“您无权访问请求的资源”）。相反，您可以使用 Amazon CloudFront CDN（内容分发网络）播放这些文件。

Amazon CloudFront 分配

CloudFront 分配可配置为从私有存储桶提供内容。通常，这比具有公开可访问的存储桶更好，其中读取会绕过 CloudFront 提供的控件。可以通过创建源访问控制（OAC）将分配设置为从私有存储桶提供服务，OAC 是一个特殊的 CloudFront 用户，具有对私有源存储桶的读取权限。您可以在创建分配后通过 CloudFront 控制台或 API 创建 OAC。请参阅创建新的源访问控制。

从 Amazon CloudFront 中播放

使用 OAC 设置分配以获取对私有存储桶的访问权限后，应该可以通过 CloudFront URL 使用您的视频文件。您的 CloudFront URL 是 AWS CloudFront 控制台中详细信息选项卡上的分配域名。它应该如下所示：

a1b23cdef4ghij.cloudfront.net.

若要通过分配对录制的视频进行流式传输，请查找 master.m3u8 文件的对象键。它应该如下所示：

ivs/v1/012345678912/a0bCDeFGH1IjK/2021/4/20/12/03/aBcdEFghIjkL/media/hls/master.m3u8

将对象键附加到您的 CloudFront URL 的末尾。您的最终 URL 如下所示：

https://a1b23cdef4ghij.cloudfront.net/ivs/v1/012345678912/a0bCDeFGH1IjK/2021/4/20/12/03/aBcdEFghIjkL/media/hls/master.m3u8

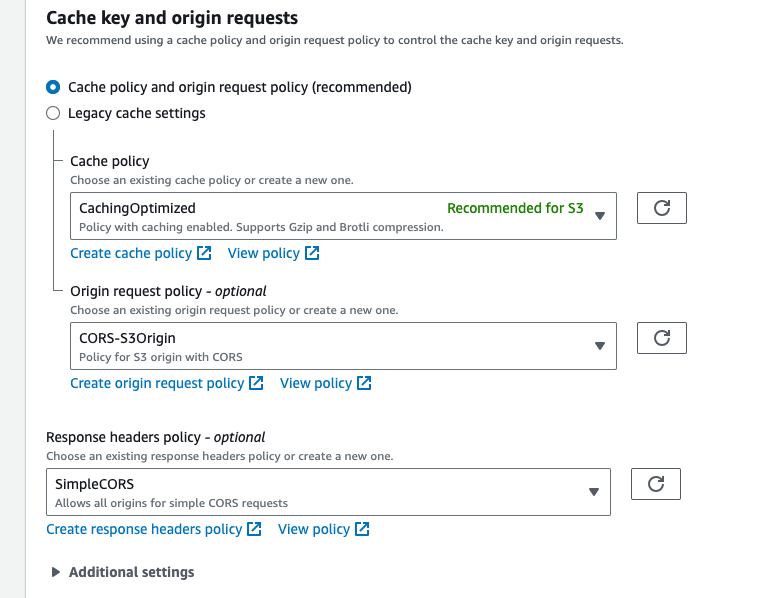

要从 Web 浏览器进行回放，请确保在 CloudFront 和 S3 存储桶中同时配置 CORS。要进行 CloudFront 配置，请按照创建源请求策略中的说明将 CORS-S3 源请求策略和 SimpleCORS 响应标头策略附加到 CloudFront 分配。请参阅以下示例配置控制台页面：

有关 S3 CORS 配置，请参阅 CORS 配置，为您的 S3 存储桶创建相应的规则。

现在，您可以播放录制的视频，就像直接从存储桶播放一样。

有关更多信息，请参阅限制对 Amazon S3 源的访问。
