AWS 基础设施编辑器 与一起使用 AWS Step Functions

AWS 基础设施编辑器 具有与集成的功能AWS Step FunctionsWorkflow Studio。使用基础设施编排器执行以下操作：

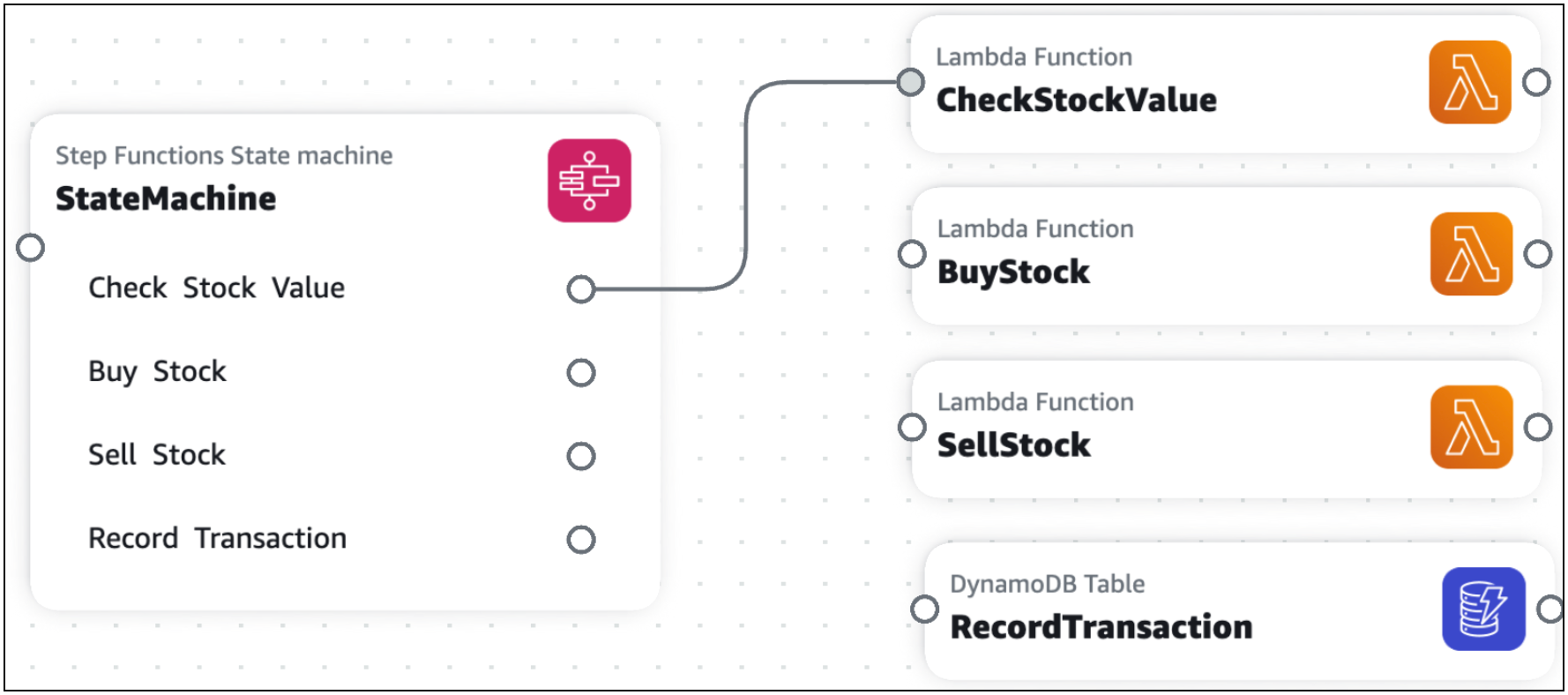

下图是 Step Functions 状态机卡

借助 Infrastructure Composer Workflow Studio 中的 Step Functions，你可以在一个地方使用两个强大的视觉设计器的优势。在您设计工作流程和应用程序时，Infrastructure Composer 会创建您的基础设施即代码 (IaC)，以指导您进行部署。

IAM 策略

当您将工作流程中的任务连接到资源时，Infrastructure Composer 会自动创建授权资源之间交互所需的 AWS Identity and Access Management (IAM) 策略。以下是示例：

Transform: AWS::Serverless-2016-10-31
Resources:
  StockTradingStateMachine:
    Type: AWS::Serverless::StateMachine
    Properties:
      ...
      Policies:
        - LambdaInvokePolicy:
            FunctionName: !Ref CheckStockValue
      ...
  CheckStockValue:
    Type: AWS::Serverless::Function
    ...

如有必要，您可以向模板添加更多 IAM 策略。

基础架构 Composer Workflow Studio 中的 Step Functions 入门

首先，您可以创建新的工作流程或导入现有工作流程。

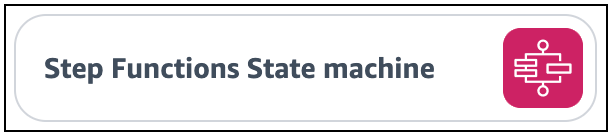

创建新工作流程

导入现有工作流程

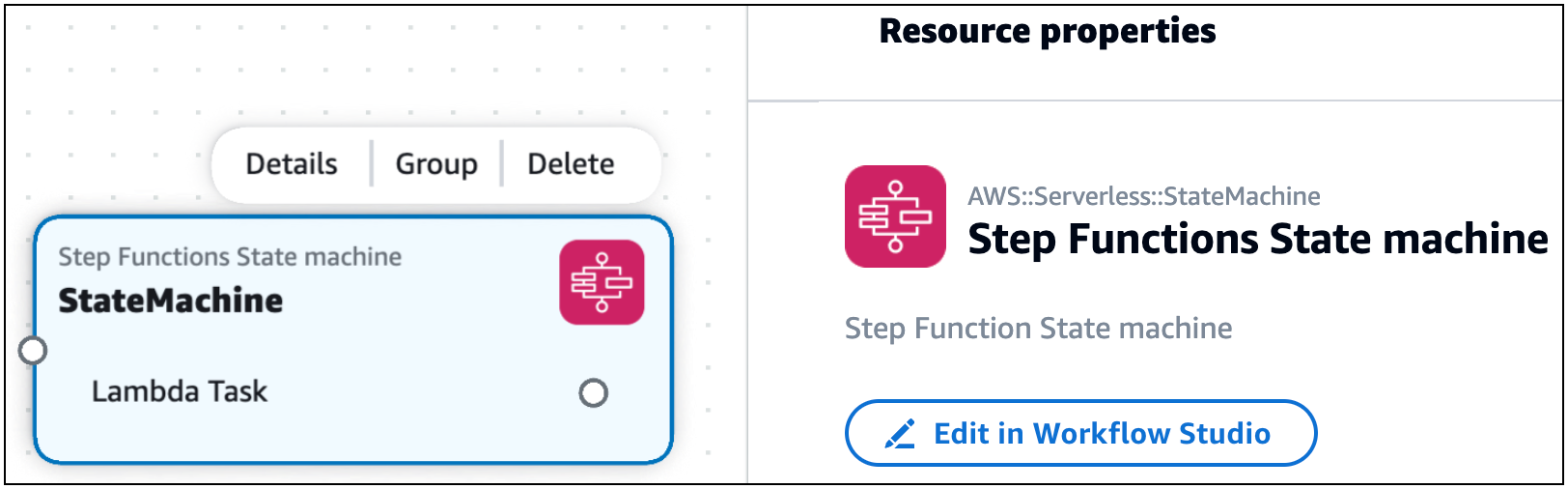

您可以从使用 AWS Serverless Application Model (AWS SAM) 模板定义的应用程序中导入工作流。使用任何用AWS::Serverless::StateMachine资源类型定义的状态机，它将可视化为 Step Functions 状态机增强的组件卡，你可以用它来启动Workflow Studio。

该AWS::Serverless::StateMachine资源可以使用以下任一属性来定义工作流程：

定义属性

DefinitionUri 财产

Workflow Studio在基础设施编排器中使用 Step Functions

构建工作流程

Infrastructure Composer 使用定义替换将工作流任务映射到应用程序中的资源。要了解有关定义替换的更多信息，请参阅AWS Serverless Application Model 开发者指南 DefinitionSubstitutions中的。

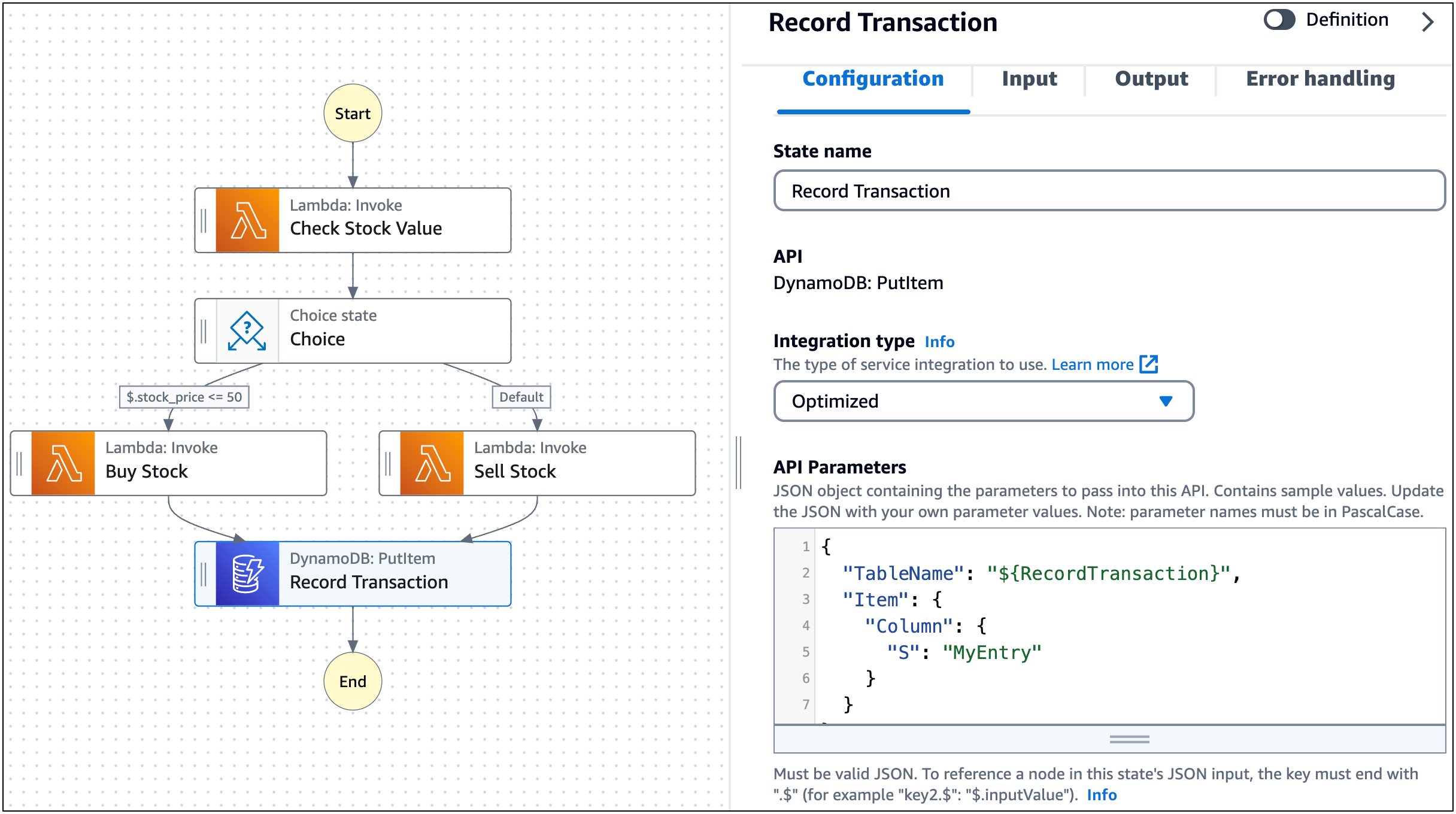

在中创建任务时Workflow Studio，请为每个任务指定一个定义替换。然后，您可以将任务连接到基础设施编排器画布上的资源。

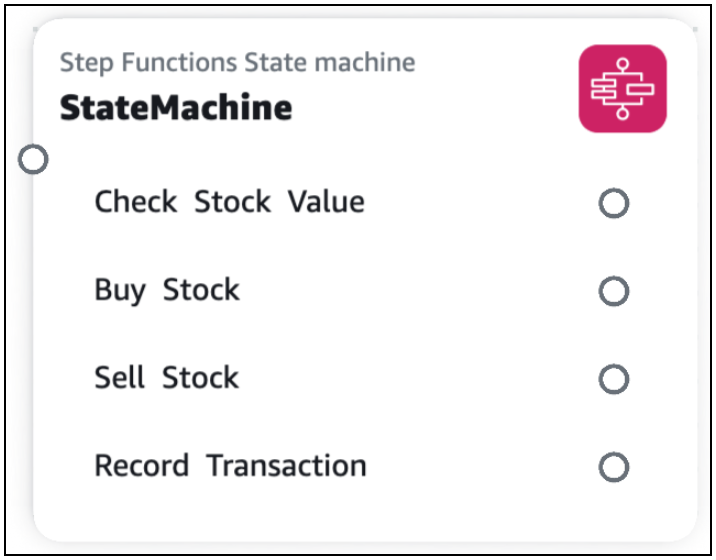

工作流程中的任务将在 Ste p Functions 状态机卡上可视化。

Connect 将资源连接到工作流程任务

你可以在基础架构编排器中创建支持的工作流任务和支持的基础设施编排卡片之间的连接。

创建连接时，任务和卡片 AWS 服务 的必须匹配。例如，您可以将调用 Lambda 函数的工作流程任务连接到 Lambda 函数增强型组件卡。

要创建连接，请单击任务的端口并将其拖动到增强组件卡的左侧端口。

基础架构 Composer 将自动更新您的DefinitionSubstitution值以定义您的连接。以下是示例：

Transform: AWS::Serverless-2016-10-31
Resources:
  StateMachine:
    Type: AWS::Serverless::StateMachine
    Properties:
      Definition:
        StartAt: Check Stock Value
        States:
          Check Stock Value:
            Type: Task
            Resource: arn:aws:states:::lambda:invoke
            Parameters:
              Payload.$: $
              FunctionName: ${CheckStockValue}
            Next: Choice
          ...
      DefinitionSubstitutions:
        CheckStockValue: !GetAtt CheckStockValue.Arn
        ...
  CheckStockValue:
    Type: AWS::Serverless::Function
    Properties:
      ...

处理外部文件

当您通过 Step Functions 状态机卡创建工作流程时，Infrastructure Composer 会使用该Definition属性将状态机定义保存在模板中。您可以将基础架构编排器配置为将状态机定义保存在外部文件中。

基础架构编排器将执行以下操作：

了解详情

要了解有关基础架构编排器中的 Step Functions 的更多信息，请参阅以下内容：
