Xilinx Avnet MicroZed 工业物联网套件入门

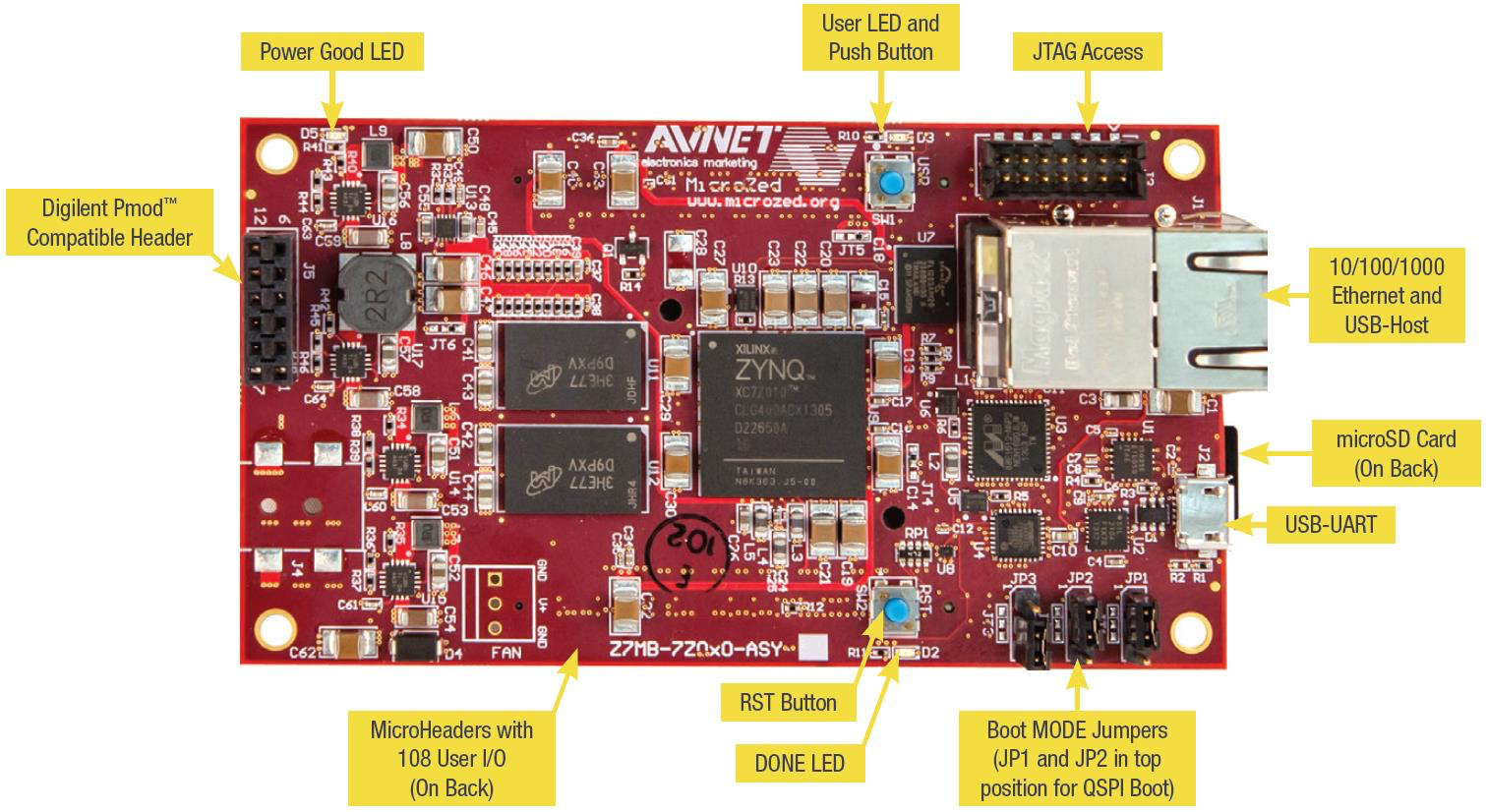

设置看 MicroZed 板

1. 将电脑连接到主板上的 USB-UART 端口。 MicroZed

2. 将电脑连接到主 MicroZed 板上的 JTAG 接入端口。

3. 将路由器或联网的以太网端口连接到主板上的以太网和 USB 主机端口。 MicroZed

下载 XSDK

1. 转到软件开发套件独立 WebInstall 客户端下载页面。

2. 选择适合您的操作系统的选项。

3. 您将定向到 Xilinx 登录页。

   如果您拥有 Xilinx 账户，请输入您的登录凭证，然后选择登录。

   如果您没有账户，请选择 Create your account (创建账户)。注册后，您将收到一封电子邮件，其中包含用于激活您的 Xilinx 账户的链接。

4. 在 Name and Address Verification (名称和地址验证) 页面上，输入您的信息，然后选择 Next (下一步)。下载应可以开始了。

5. 保存 Xilinx_SDK_version_os 文件。

安装 XSDK

1. 打开 Xilinx_SDK_version_os文件。

2. 在 Select Edition to Install (选择要安装的版本) 中，选择 Xilinx Software Development Kit (XSDK) (Xilinx 开发工具包 (XSDK))，然后选择 Next (下一步)。

3. 在安装向导的以下页面上，在 Installation Options (安装选项) 下，选择 Install Cable Drivers (安装电缆驱动程序)，然后选择 Next (下一步)。

使用 MQTT 客户端订阅 M AWS IoT QTT 主题

1. 登录 AWS IoT 控制台。

2. 在导航窗格中选择测试，然后选择 MQTT 测试客户端，以便打开 MQTT 客户端。

3. 在 Subscription topic (订阅主题)中，输入 your-thing-name/example/topic，然后选择 Subscribe to topic (订阅主题)。

1. 启动 XSDK IDE 并将工作区目录设置为 freertos/projects/xilinx/microzed/xsdk。

2. 关闭欢迎页面。从菜单中，选择 Project (项目)，然后清除 Build Automatically (自动构建)。

3. 从菜单中，选择 File (文件)，然后选择 Import (导入)。

4. 在 Select (选择) 页面上，展开 General (常规)，选择 Existing Projects into Workspace (现有项目到工作区)，然后选择 Next (下一步)。

5. 在 Import Projects (导入项目) 页面上，选择 Select root directory (选择根目录)，然后输入演示项目的根目录：freertos/projects/xilinx/microzed/xsdk/aws_demos要浏览目录，请选择 Browse (浏览)。

   在指定一个根目录后，该目录中的项目将显示在 Import Projects (导入项目) 页面上。默认情况下，将选择所有可用项目。

   注意

   如果 Import Projects (导入项目) 页面顶部显示一条警告（“Some projects cannot be imported because they already exist in the workspace (由于一些项目已在工作区中存在，因此无法导入这些项目)。”），您可以忽略它。

6. 选定所有项目后，选择 Finish (完成)。

7. 如果在项目窗格中看不到 aws_bsp、fsbl 和 MicroZed_hw_platform_0 项目，请从 #3 开始重复上述步骤（但根目录设置为 freertos/vendors/xilinx），然后导入 aws_bsp、fsbl 和 MicroZed_hw_platform_0。

8. 从文件菜单中，选择 Window (窗口)，然后选择 Preferences (首选项)。

9. 在导航窗格中，展开 Run/Debug (运行/调试)，选择 String Substitution (字符串替换项)，然后选择 New (新建)。

10. 在 New String Substitution Variable (新字符串替换变量) 中，对于 Name (名称)，输入 AFR_ROOT。对于 Value (值)，输入 freertos/projects/xilinx/microzed/xsdk/aws_demos 的根路径。选择 OK (确定)，然后选择 OK (确定) 以保存变量并关闭 Preferences (首选项)。

1. 在 XSDK IDE 中，从菜单中选择 Project (项目)，然后选择 Clean (清理)。

2. 在 Clean (清理) 中，将选项保留其默认值，然后选择 OK (确定)。XSDK 将清理和构建所有项目，然后生成 .elf 文件。

   注意

   要构建所有项目而不进行清理，请选择 Project (项目)，然后选择 Build All (全部构建)。

   要构建单个项目，请选择要构建的项目，选择 Project (项目)，然后选择 Build Project (构建项目)。

1. 在 XSDK IDE 中，右键单击 aws_demos，然后选择 Create Boot Image (创建启动映像)。

2. 在 Create Boot Image (创建启动映像) 中，选择 Create new BIF file (创建新的 BIF 文件)。

3. 在 Output BIF file path (输出 BIF 文件路径) 的旁边，选择 Browse (浏览)，然后选择 aws_demos.bif（位于 <freertos>/vendors/xilinx/microzed/aws_demos/aws_demos.bif 中）。

4. 选择 添加。

5. 在 Add new boot image partition (添加新的启动映像分区) 上，在 File path (文件路径) 的旁边，选择 Browse (浏览)，然后选择 fsbl.elf（位于 vendors/xilinx/fsbl/Debug/fsbl.elf 中）。

6. 对于 Partition type (分区类型)，选择 bootloader，然后选择 OK (确定)。

7. 在 Create Boot Image (创建启动映像) 上，选择 Create Image (创建映像)。在 Override Files (覆盖文件) 上，选择 OK (确定) 以覆盖现有 aws_demos.bif 并生成 BOOT.bin 文件（位于 projects/xilinx/microzed/xsdk/aws_demos/BOOT.bin 中）。

1. 将 MicroZed 主板的启动模式跳线设置为 JTAG 启动模式。



2. 将您的 MicroSD 卡插入位于 USB-UART 端口正下方的 MicroSD 卡槽。

   注意

   在调试之前，请确保已对 MicroSD 卡上的所有内容进行备份。

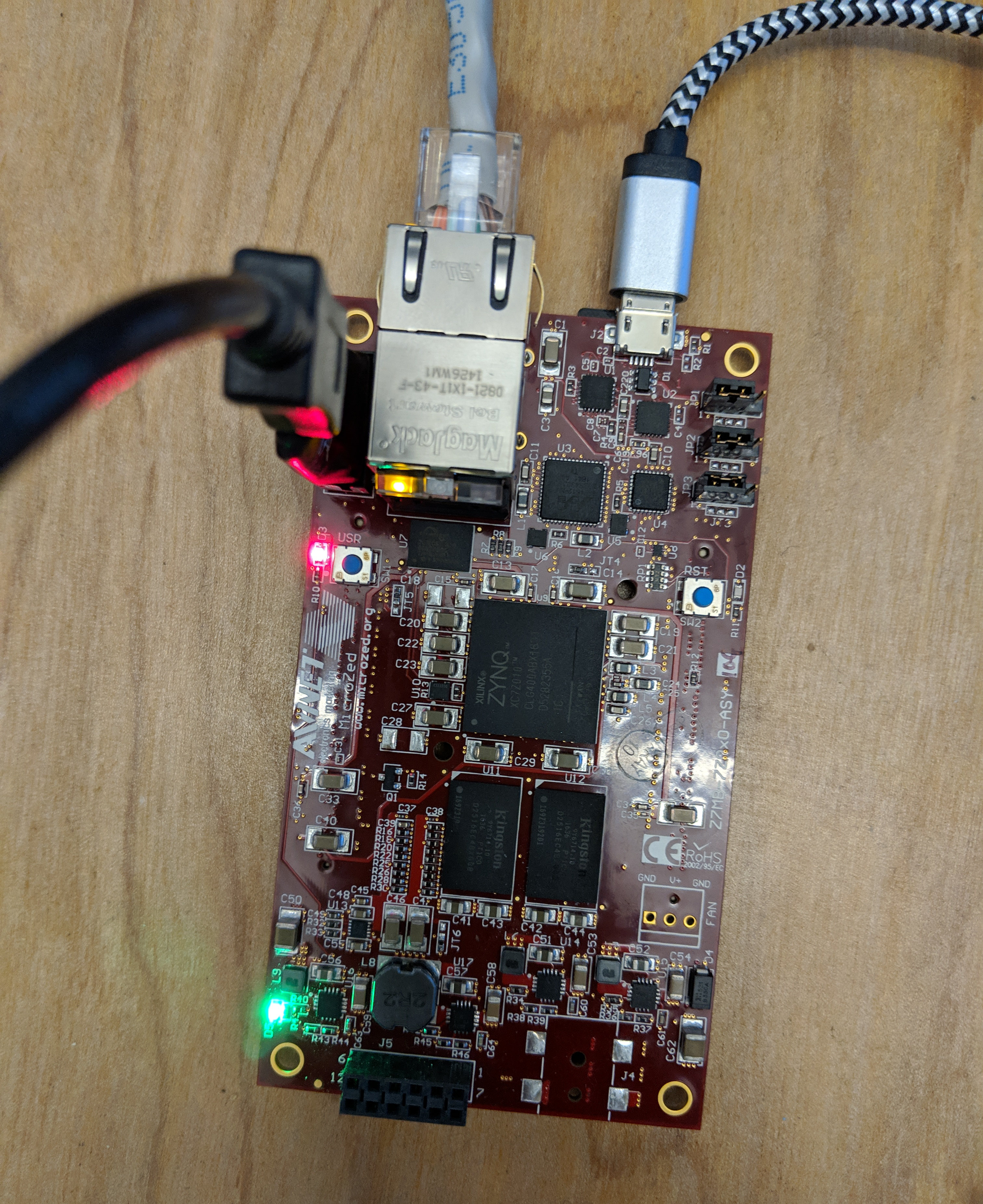

   您的主板应与下图类似：



3. 在 XSDK IDE 中，右键单击 aws_demos，选择 Debug As (调试方式)，然后选择 1 Launch on System Hardware (System Debugger) (1 在系统硬件上启动 (系统调试程序))。

4. 当调试程序在 main() 中的断点停止时，从菜单中选择 Run (运行)，然后选择 Resume (恢复)。

   注意

   第一次运行应用程序时，将在非易失性存储器中导入新的证书密钥对。对于后续运行，您可以先在 main.c 文件中注释 vDevModeKeyProvisioning()，然后再重新构建映像和 BOOT.bin 文件。这将阻止每次运行时将证书和密钥复制到存储中。

格式化 Xilinx 工业 MicroZed物联网套件附带的 microSD 卡。

1. 将 BOOT.bin 文件复制到 MicroSD 卡中。

2. 将卡插入位于 USB-UART 端口正下方的 MicroSD 卡槽。

3. 将 MicroZed 启动模式跳线设置为 SD 启动模式。



4. 按 RST 按钮以重置设备并开始启动应用程序。您也可以从 USB-UART 端口拔出 USB-UART 电缆，然后重新插入该电缆。

1. 将 MicroZed 主板的启动模式跳线设置为 JTAG 启动模式。



2. 确认您的计算机已连接到 USB-UART 和 JTAG Access 端口。绿色电源正常 LED 指示灯应亮起。

3. 在 XSDK IDE 中，从菜单中选择 Xilinx，然后选择 Program Flash (对闪存编程)。

4. 在 Program Flash Memory (对闪存编程) 中，应自动填充硬件平台。对于 Connecti on，请选择您的 MicroZed 硬件服务器以将主板与主机连接起来。

   注意

   如果您使用的是 Xilinx Smart Lync JTAG 电缆，则必须在 XSDK IDE 中创建硬件服务器。选择 New (新建)，然后定义您的服务器。

5. 在 Image File (映像文件) 中，输入 BOOT.bin 映像文件的目录路径。选择 Browse (浏览) 以改为浏览文件。

6. 在 Offset (偏移量) 中，输入 0x0。

7. 在 FSBL File (FSBL 文件) 中，输入 fsbl.elf 文件的目录路径。选择 Browse (浏览) 以改为浏览文件。

8. 选择 Program (编程) 以对主板编程。

9. 在 QSPI 编程完成后，拔掉 USB-UART 电缆以使主板断电。

10. 将 MicroZed 主板的启动模式跳线设置为 QSPI 启动模式。

11. 将卡插入位于 USB-UART 端口正下方的 MicroSD 卡槽。

    注意

    确保已对 MicroSD 卡上的所有内容进行备份。

12. 按 RST 按钮以重置设备并开始启动应用程序。您也可以从 USB-UART 端口拔出 USB-UART 电缆，然后重新插入该电缆。
