运行 IPv6 EKS 集群

IPv6 模式下的 EKS 解决了大规模 EKS 集群中经常出现的 IPv4 耗尽难题。EKS 对 IPv6 的支持侧重于解决 IPv4 耗尽问题，该问题源于 IPv4 地址空间的有限规模。这是我们的许多客户提出的一个重大问题，与 Kubernetes IPv4/IPv6 的双栈功能截然不同。 EKS/IPv6 还将提供使用 IPv6 CIDR 互连网络边界的灵活性，从而最大限度地减少 CIDR 重叠的机会，从而解决双重问题（，）。In-Cluster Cross-Cluster在 IPv6 模式（--ip-family ipv6）下部署 EKS 集群时，该操作是不可逆的。简而言之，EKS IPv6 支持将在集群的整个生命周期内启用。

在 IPv6 EKS 集群中，Pod 和服务将接收 IPv6 地址，同时保持与传统 IPv4 终端节点的兼容性。这包括外部 IPv4 端点能够访问集群内服务，以及 Pod 可以访问外部 IPv4 终端节点。

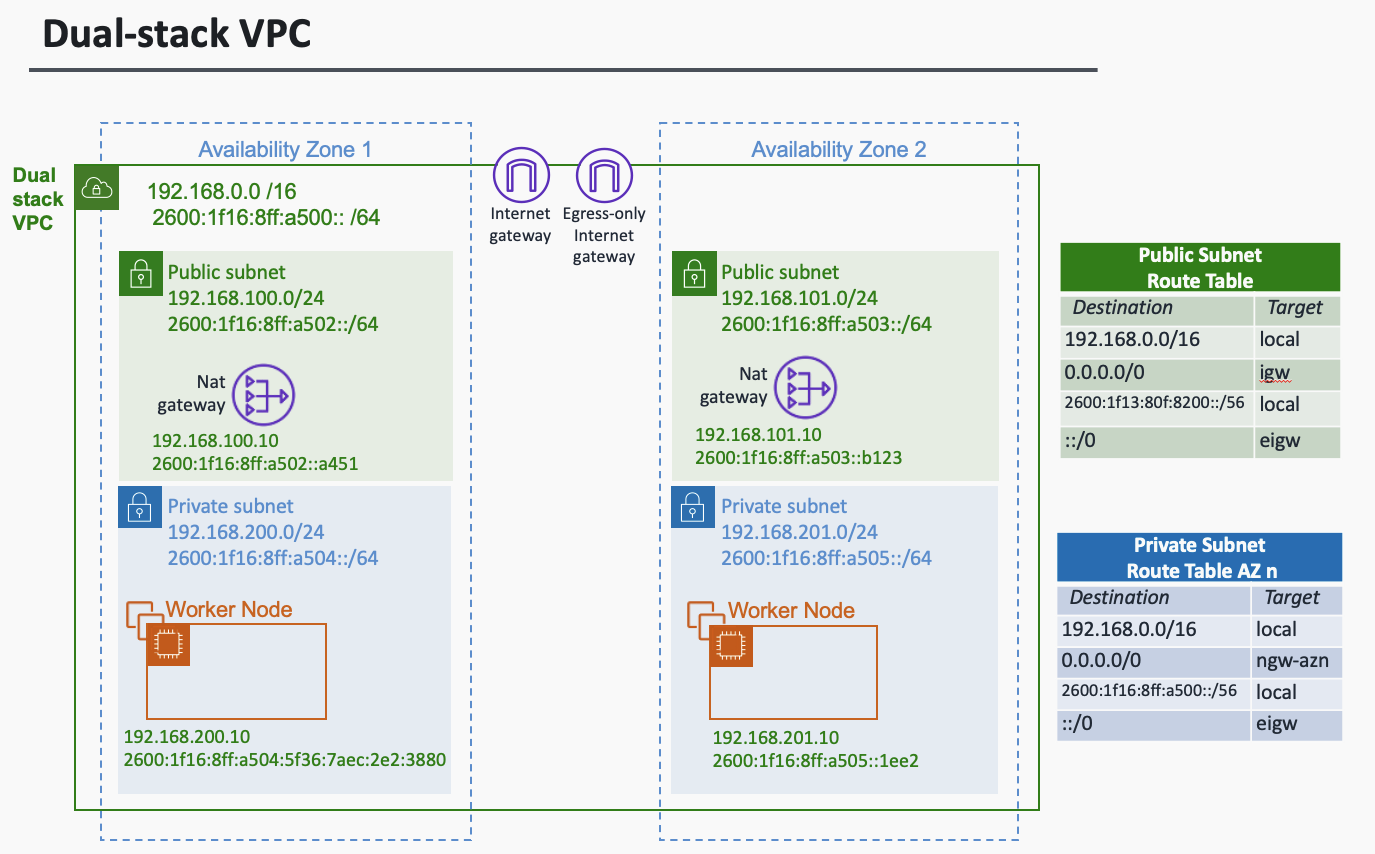

Amazon EKS IPv6 支持利用了原生 VPC IPv6 功能。每个 VPC 都分配了一个 IPv4 地址前缀（CIDR 块大小可以介于 /16 到 /28 之间）和来自亚马逊 GUA（全球单播地址）的唯一 /56 IPv6 地址前缀（固定）；您可以为 VPC 中的每个子网分配一个 /64 地址前缀。在支持 IPv6 的 VPC 中，路由表、网络访问控制列表、对等互连和 DNS 解析等 IPv4 功能的工作方式相同。然后，VPC 被称为双栈 VPC，按照双栈子网，下图描述了支持基于群集的 IPv4IPv6 VPC 基础模式： EKS/IPv6

双堆栈 VPC

在 IPv6 世界中，每个地址都可以通过互联网进行路由。默认情况下，VPC 会从公共 GUA 范围内分配 IPv6 CIDR。但是，自 2024 年 8 月起，您还可以通过亚马逊 VPC IP 地址管理器 (IPAM) 为 VPC 和子网使用私有 IPv6 寻址。有关更多信息，请参阅此 AWS 网络博客文章和 VPC 文档。

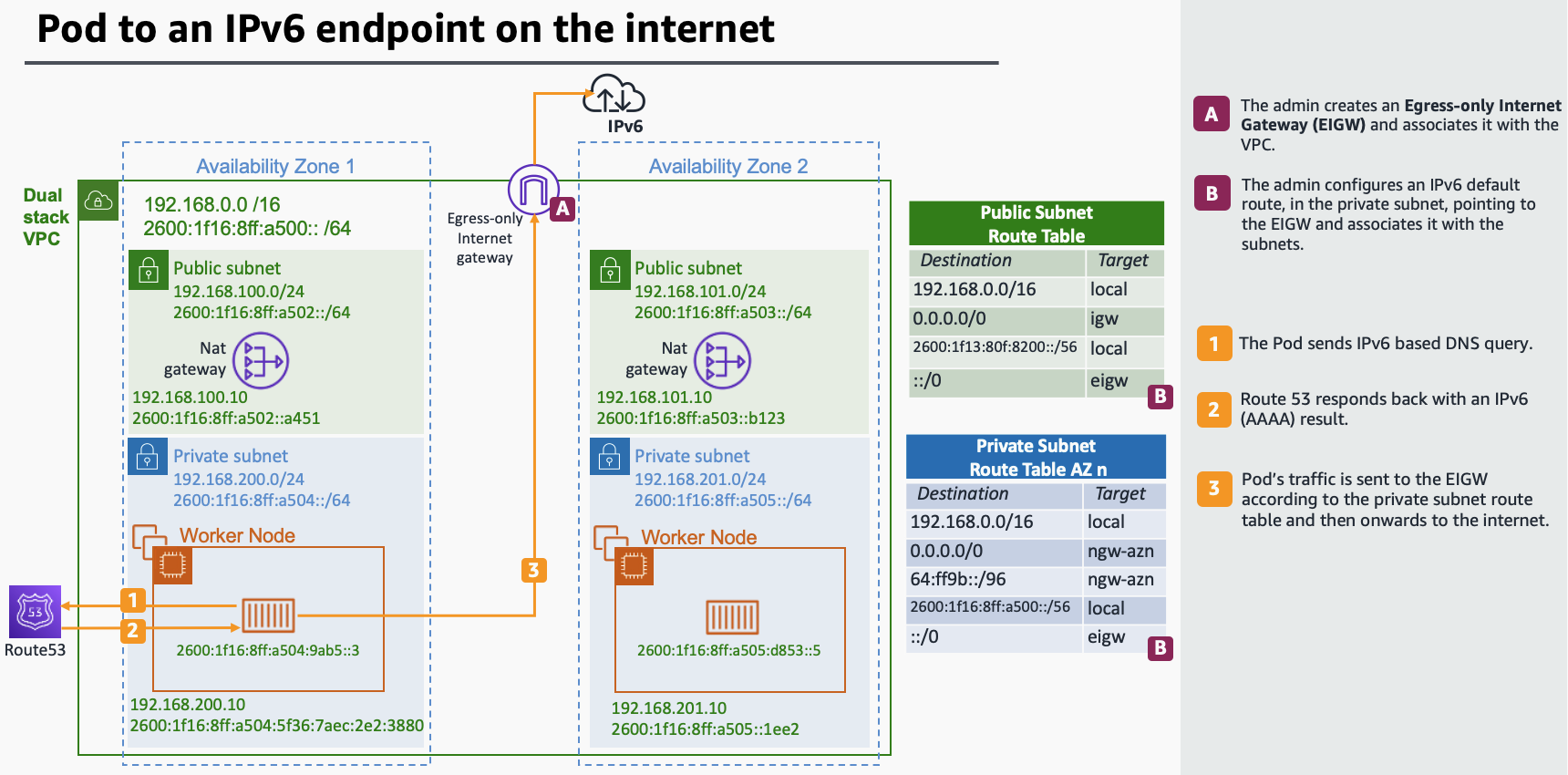

下图描绘了集群内的 Pod IPv6 互联网出口流： EKS/IPv6

双堆栈 VPC

在 V PC 用户指南中可以找到实施 IPv6 子网的最佳实践。

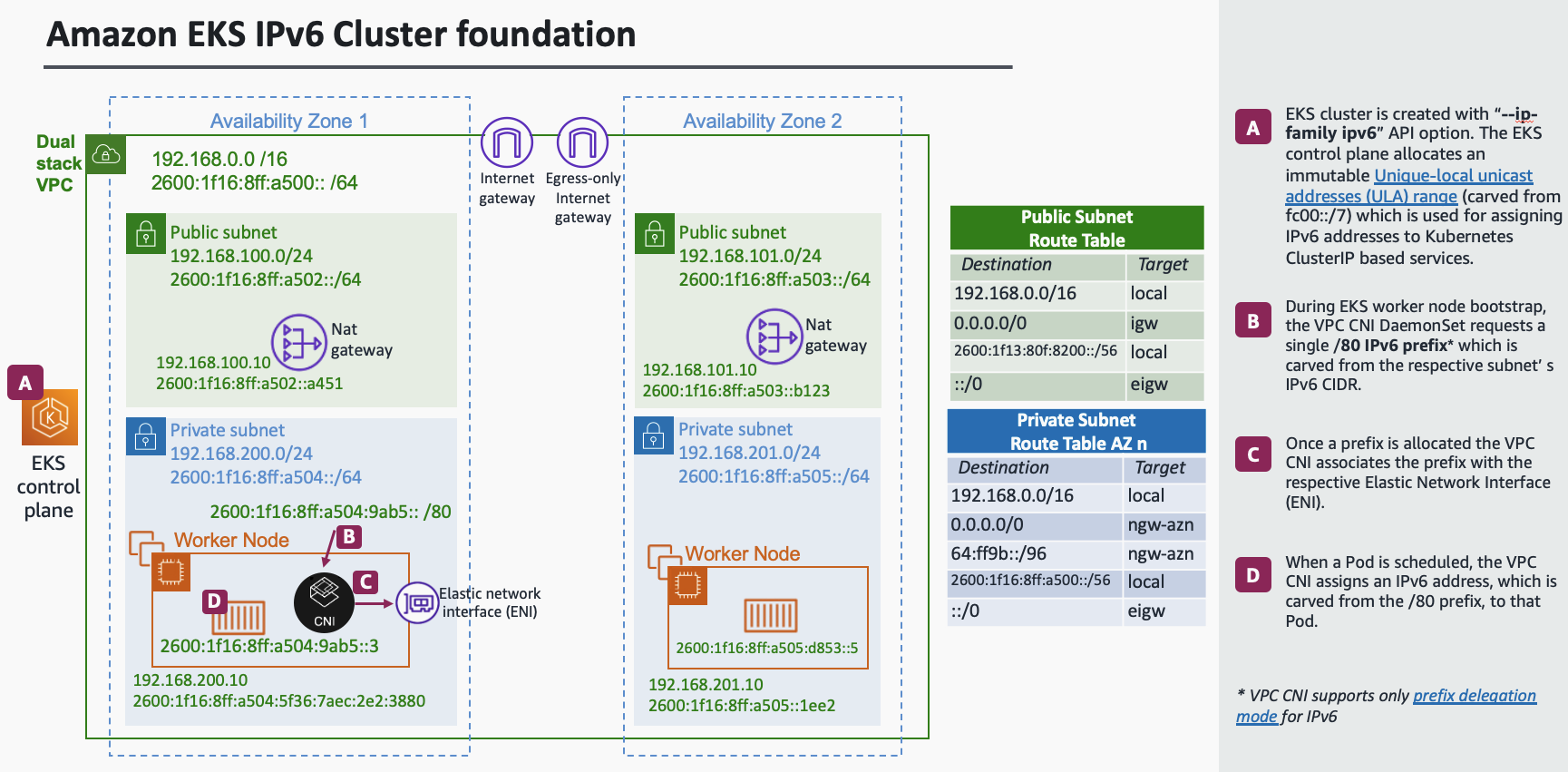

在 IPv6 EKS 集群中，节点和 Pod 接收公有 IPv6 地址。EKS 根据唯一的本地 IPv6 单播地址 (ULA) 为服务分配 IPv6 地址。与 IPv4 不同，IPv6 集群的 ULA 服务 CIDR 是在集群创建阶段自动分配的，无法指定。下图描绘了 EKS/IPv6 基于集群控制平面数据计划基础模式：

双堆栈 VPC

概述

EKS/IPv6 仅在前缀模式（VPC-CNI Plug-in ENI IP 分配模式）中支持。了解有关前缀模式的更多信息。

前缀分配仅适用于 Nitro-based EC2 实例，因此 EKS/IPv6 仅在集群数据平面使用 EC2 Nitro-based 实例时才支持。

简而言之，IPv6 前缀为 /80（每个工作节点）将产生大约 10^14 个 IPv6 地址，限制因素将不再是 IP，而是 Pod 密度（资源方面）。

IPv6 前缀分配仅在 EKS 工作节点引导时发生。众所周知，这种行为可以缓解由于旨在及时分配私有 IPv4 地址的 VPC CNI 插件 (ipamd) 生成的 API 调用受限，Pod 流失率高的 EKS/IPv4 集群经常在 Pod 调度中延迟的情况。众所周知， VPC-CNI 插件会不必要地调高高级旋钮 WARM_IP/ENI，MINIMUM_IP。

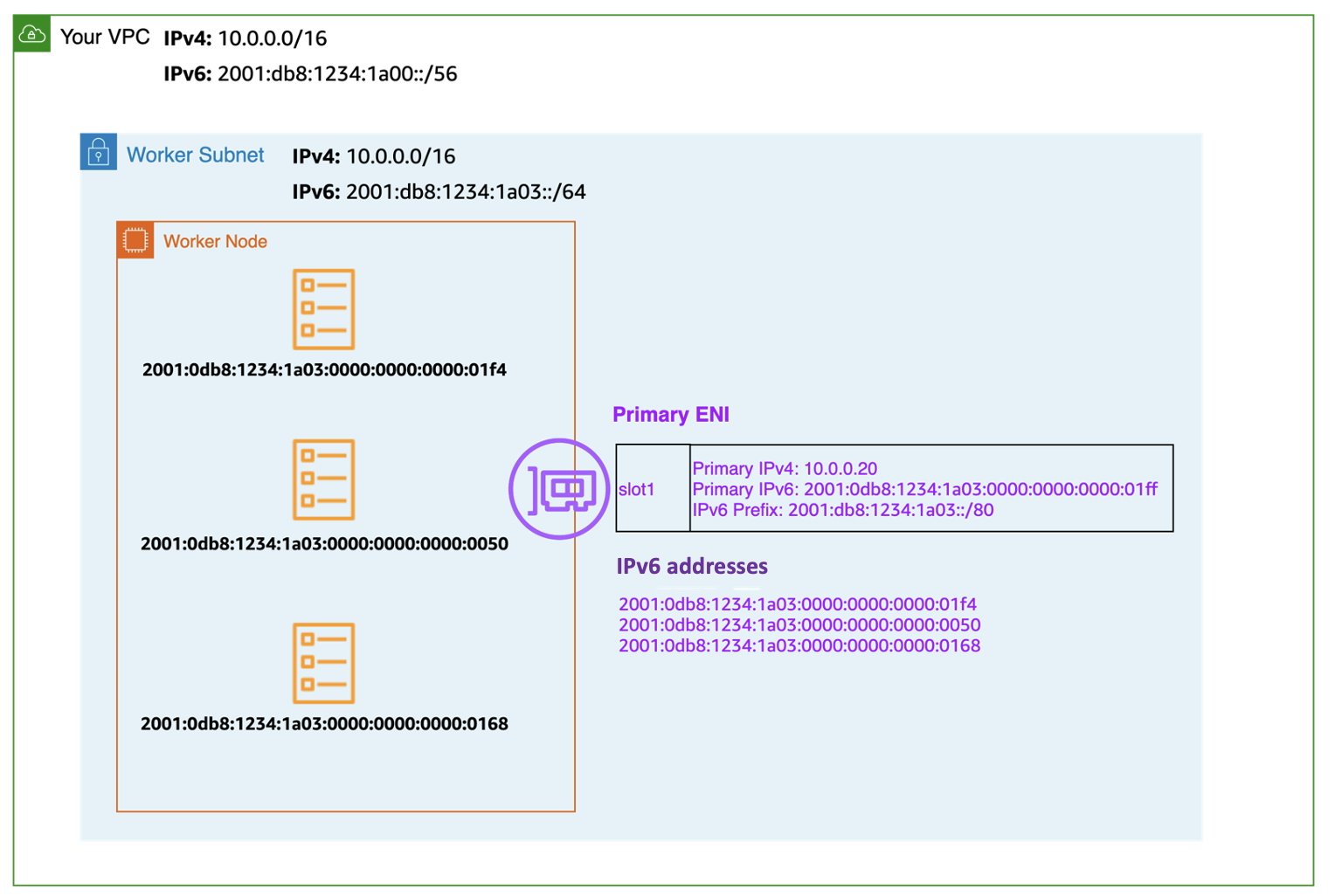

下图放大了 IPv6 工作节点弹性网络接口 (ENI)：

工作器子网的插图

每个 EKS 工作节点都分配了 IPv4 和 IPv6 地址以及相应的 DNS 条目。对于给定的工作节点，仅使用来自双栈子网的单个 IPv4 地址。EKS 对 IPv6 的支持使您能够通过高度自以为是的仅限出口 IPv4 模式与 IPv4 终端节点（AWS、本地、互联网）进行通信。EKS 实现了一个主机本地 CNI 插件，该插件是 VPC CNI 插件的辅助插件，后者为 Pod 分配和配置 IPv4 地址。CNI 插件为 169.254.172 中的 Pod 配置主机特定的不可路由的 IPv4 地址。 0/22 范围。分配给 Pod 的 IPv4 地址是工作节点所独有的，不会在工作节点之外通告。169.254.172。 0/22 提供多达 1024 个唯一的 IPv4 地址，可以支持大型实例类型。

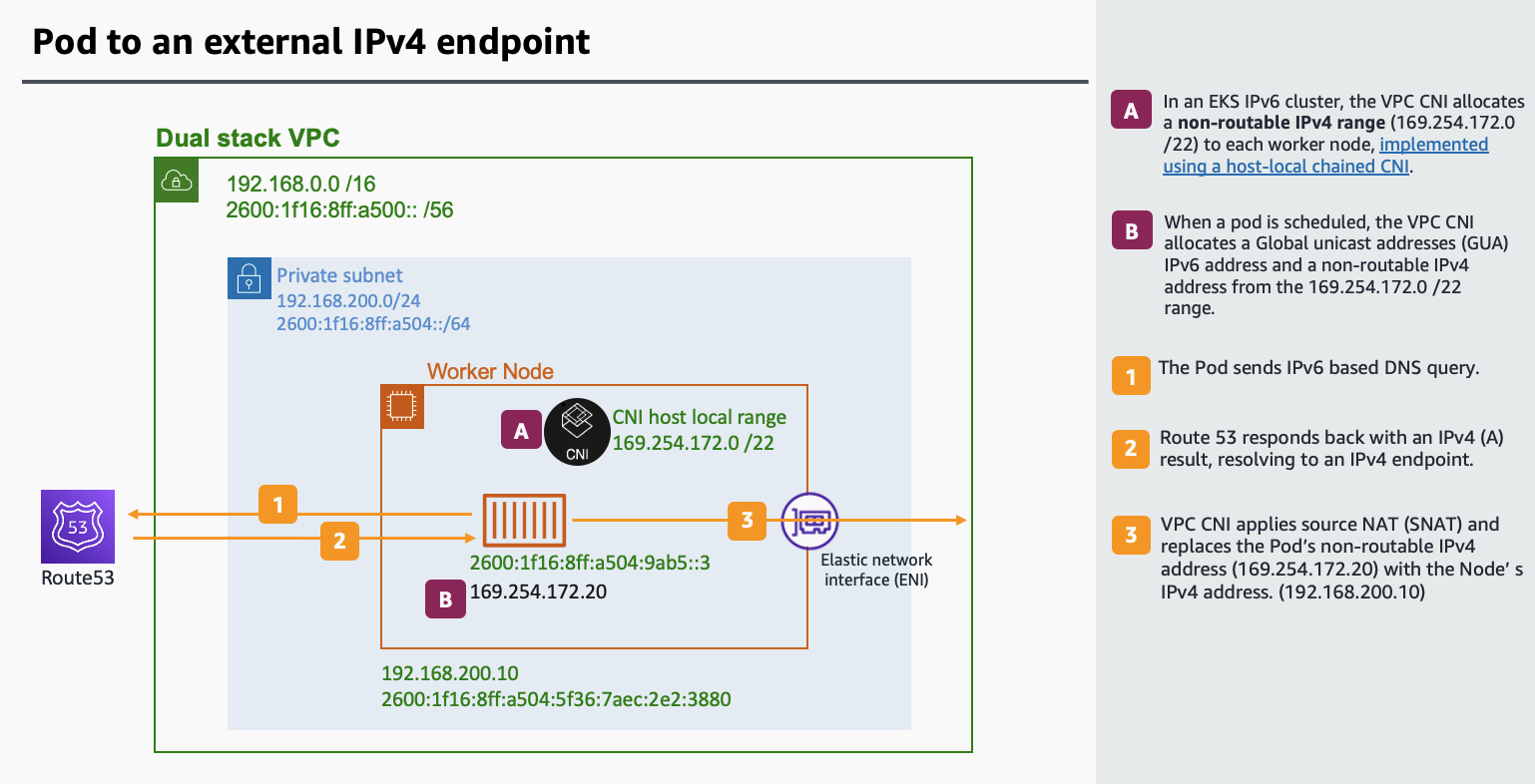

下图描述了 IPv6 Pod 连接到集群边界外（非互联网）的 IPv4 端点的流程：

EKS/IPv6

在上图中，Pod 将对终端节点执行 DNS 查找，在收到 IPv4 “A” 响应后，Pod 的仅限节点的唯一 IPv4 地址通过源网络地址转换 (SNAT) 转换为连接到 EC2 的主网络接口的私有 IPv4 (VPC) 地址。 Worker-node

注意

上述模式要求在运行 EKS/IPv6 Pod 的子网上禁用 DNS64。启用 DNS64 后，DNS 解析器会返回 IPv4-only 终端节点的合成 IPv6 地址以及 IPv4 地址。因此，流量会通过 NAT 网关（如果包含在架构中）的 NAT64 功能进行路由，而不是像上面的模式所示停留在 VPC 内。这可能会导致意外的 NAT 网关使用量和相关成本。

EKS/IPv6 Pod 还需要使用公有 IPv4 地址通过互联网连接到 IPv4 端点，才能实现类似的流程。下图描述了 IPv6 Pod 连接到集群边界外的 IPv4 端点的流程（可通过互联网路由）：

EKS/IPv6

在上图中，Pod 将对终端节点执行 DNS 查找，在收到 IPv4 “A” 响应后，Pod 的仅限节点的唯一 IPv4 地址通过源网络地址转换 (SNAT) 转换为连接到 EC2 的主网络接口的私有 IPv4 (VPC) 地址。 Worker-node然后，Pod IPv4 地址（源 IPv4：EC2 主 IP）被路由到 IPv4 NAT 网关，在那里将 EC2 主 IP 转换 (SNAT) 转换为有效的互联网可路由的 IPv4 公有 IP 地址（NAT 网关分配的公有 IP）。

节点间的任何 Pod-to-Pod 通信都始终使用 IPv6 地址。VPC CNI 将 iptables 配置为处理 IPv6，同时阻止任何 IPv4 连接。

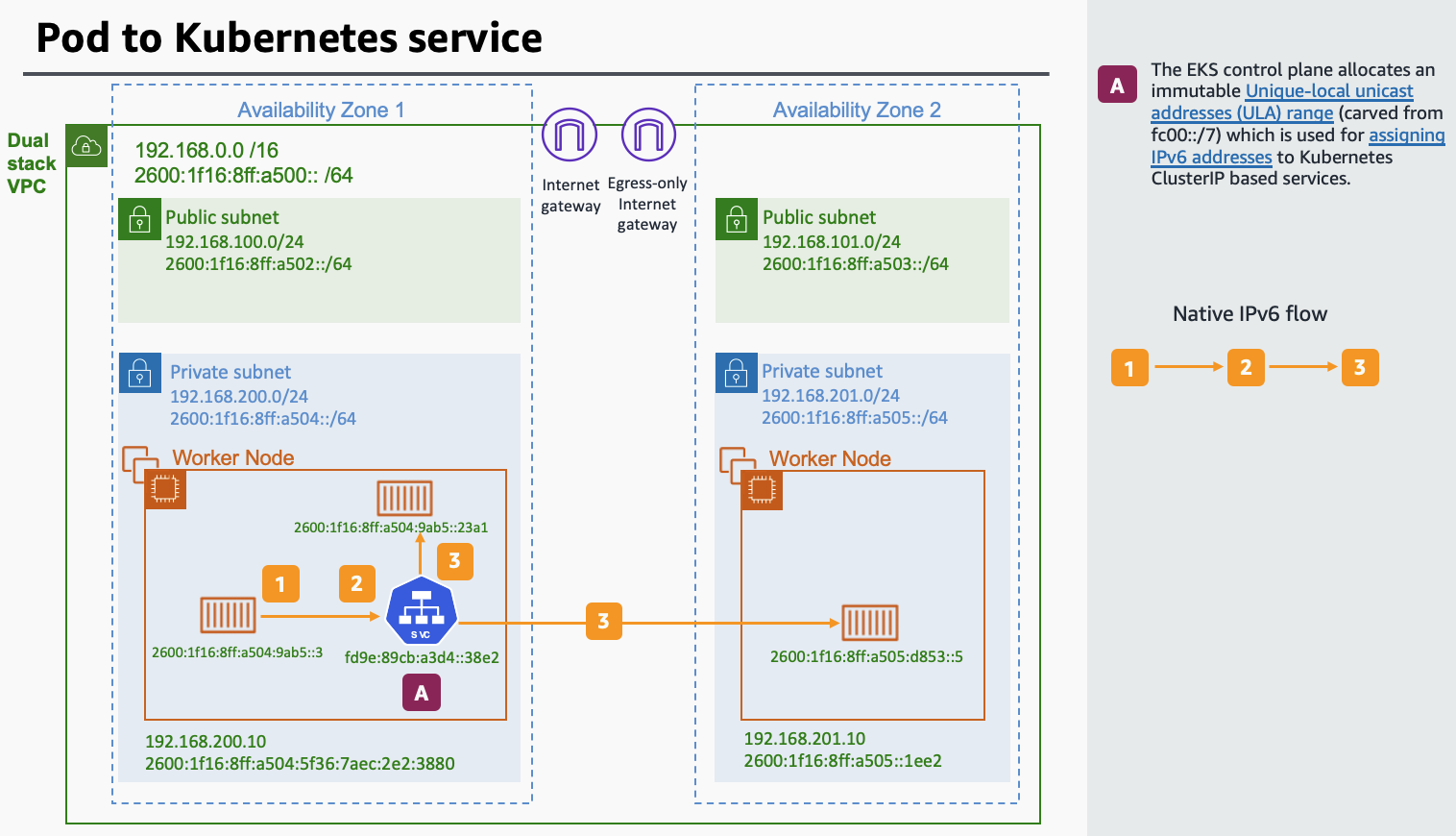

Kubernetes 服务将仅接收来自唯一本地 IPv6 单播地址 (ULA) 的 IPv6 地址 (clusterIP)。IPv6 集群的 ULA 服务 CIDR 是在 EKS 集群创建阶段自动分配的，无法修改。下图描述了 Pod 到 Kubernetes 的服务流程：

EKS/IPv6

使用 AWS 负载均衡器将服务公开到互联网。负载均衡器接收公有 IPv4 和 IPv6 地址，也就是双栈负载均衡器。对于访问 IPv6 集群 kubernetes 服务的 IPv4 客户端，负载均衡器会执行 IPv4 到 IPv6 的转换。

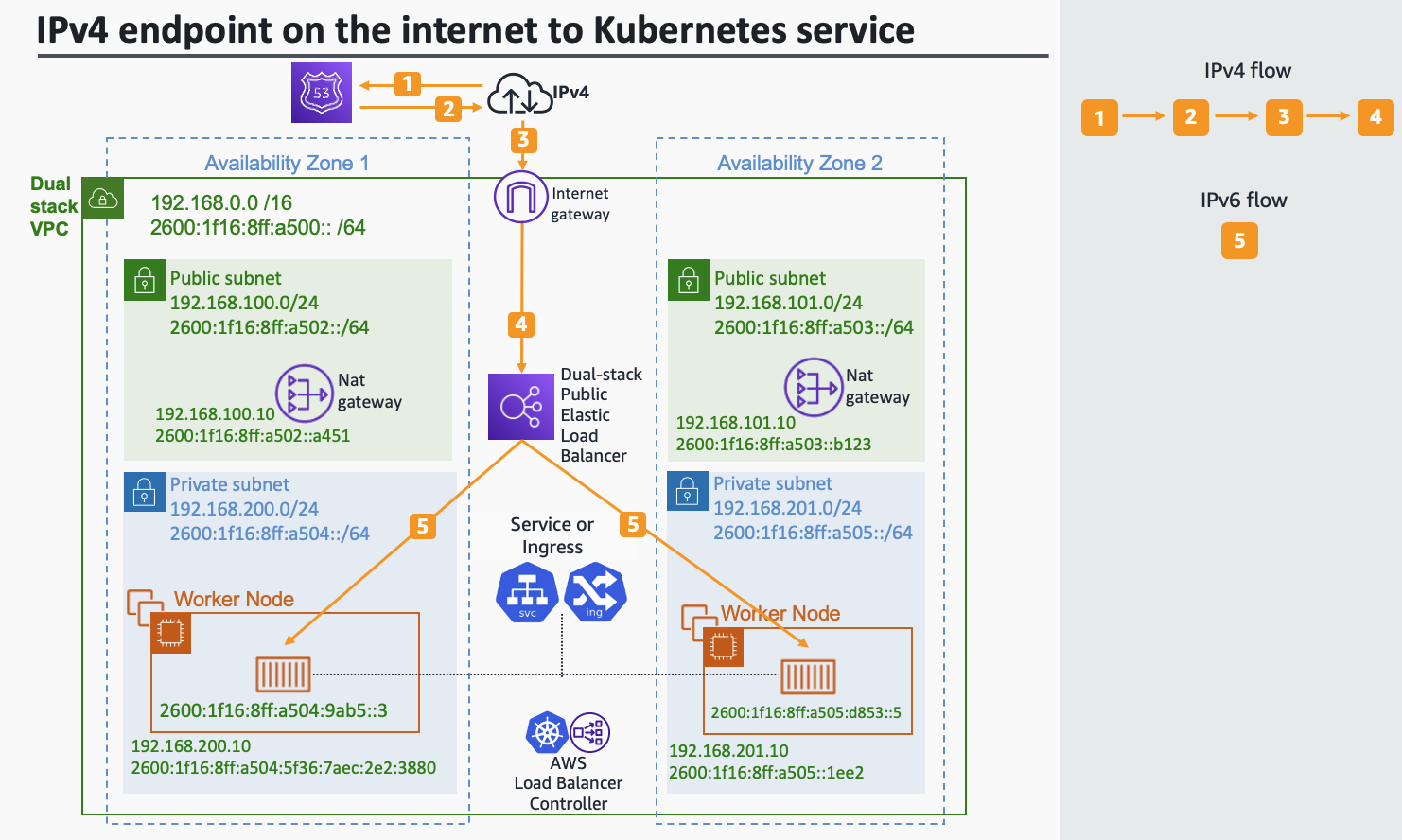

Amazon EKS 建议在私有子网中运行工作节点和 Pod。你可以在公有子网中创建公有负载均衡器，对运行在私有子网中的节点上的 Pod 的流量进行负载均衡。下图描绘了互联网 IPv4 用户访问基于 EKS/IPv6 入口的服务：

互联网 IPv4 用户到 EKS/IPv6 入口服务
注意

上述模式需要部署最新版本的 AWS 负载均衡器控制器

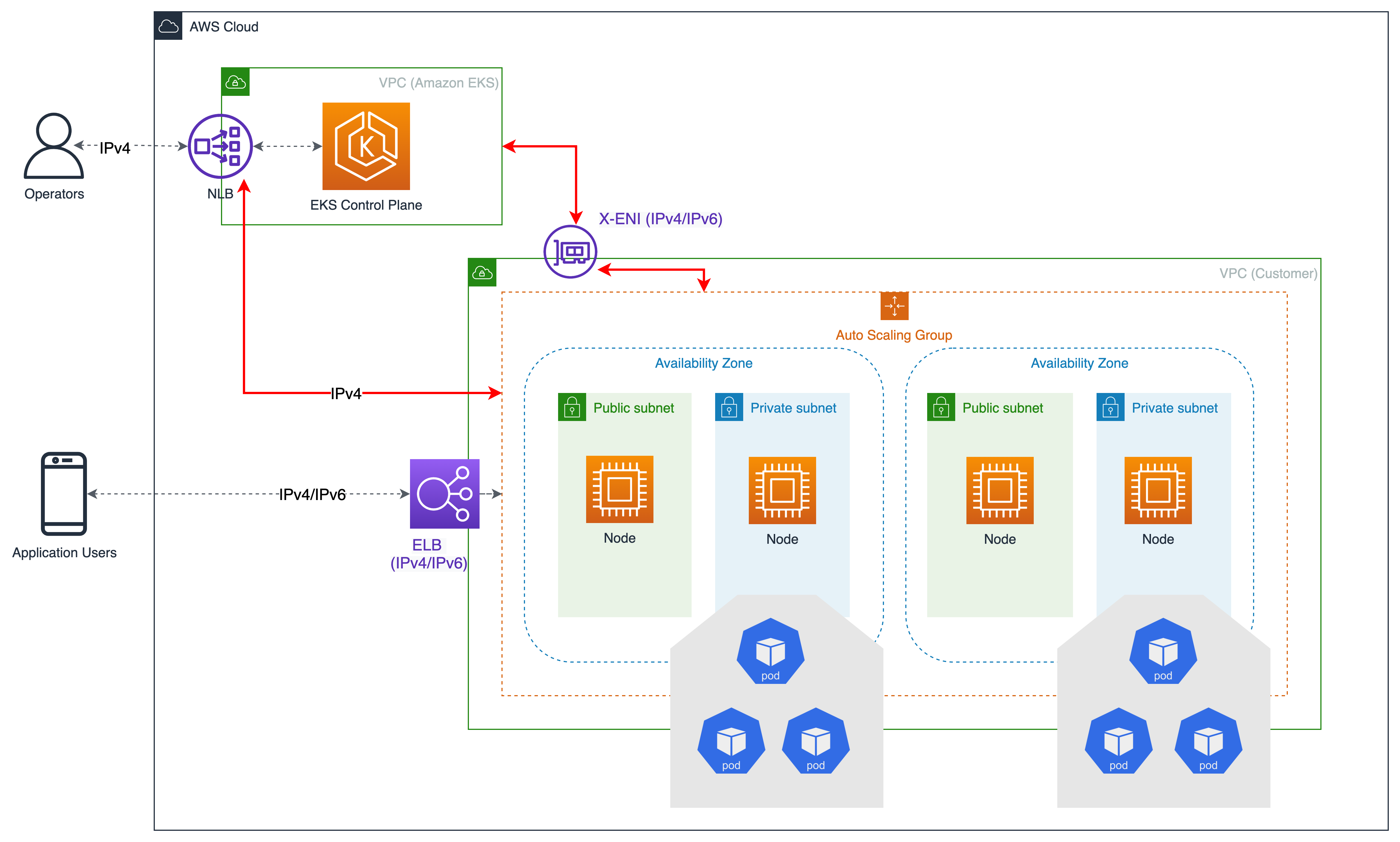

EKS 控制平面数据平面通信

EKS 将在双堆栈模式下配置 Cross-Account ENI (IPv4/IPv6) ()。X-ENIsKubernetes 节点组件（例如 kubelet 和 kube-proxy）被配置为支持双堆栈。Kubelet 和 kube-proxy 在 HostNetwork 模式下运行，并绑定到连接到节点主网络接口的 IPv4 和 IPv6 地址。Kubernetes api 服务器通过基于 IPv6 的 Pod 和节点组件进行通信。 X-ENIs Pod 通过与 api 服务器通信 X-ENIs，而 Pod 到 api 服务器的通信始终使用 IPv6 模式。

集群的插图包括 X-ENIs

建议

基于计算资源的时间安排

一个 IPv6 前缀足以在单个节点上运行许多 Pod。这也有效地消除了对节点上最大 Pod 数量的 ENI 和 IP 限制。尽管 IPv6 消除了对 Max-POD 的直接依赖，但在使用具有较小实例类型（例如 m5.large）的前缀附件时，您很可能会在耗尽实例的 IP 地址之前很久就耗尽实例的 CPU 和内存资源。如果您使用的是自管理节点组或带有自定义 AMI ID 的托管节点组，则必须手动设置 EKS 建议的最大 Pod 值。

您可以使用以下公式来确定在 IPv6 EKS 集群的节点上可以部署的最大 Pod 数量。

((Number of network interfaces for instance type (number of prefixes per network interface-1)* 16) + 2
((3 ENIs)_((10 secondary IPs per ENI-1)_ 16)) + 2 = 460 (real)

托管节点组会自动为您计算 Pod 的最大数量。避免更改 EKS 对最大 Pod 数量的建议值，以避免由于资源限制而导致的 Pod 调度失败。

评估现有自定义网络的用途

如果当前启用了自定义联网，Amazon EKS 建议您重新评估您对 IPv6 的需求。如果您选择使用自定义网络来解决 IPv4 耗尽问题，则不再需要使用 IPv6。如果您使用自定义网络来满足安全要求，例如为节点和 Pod 设置单独的网络，我们建议您提交 EKS 路线图请求。

集群中的 Fargate 吊舱 EKS/IPv6

对于在 Fargate 上运行的 Pod，EKS 支持 IPv6。在 Fargate 上运行的 Pod 将消耗 IPv6 和从 VPC CIDR 范围划分的 VPC 可路由私有 IPv4 地址（）。IPv4IPv6简而言之，你 EKS/Fargate 的 Pods 集群的宽密度将仅限于可用的 IPv4 和 IPv6 地址。建议调整双堆栈 subnets/VPC CIDR 的大小，以备将来的增长之需。如果底层子网不包含可用的 IPv4 地址，则无论 IPv6 可用地址如何，都无法安排新的 Fargate Pod。

部署 AWS Load Balancer 控制器 (LBC)

上游的树内 Kubernetes 服务控制器不支持 IPv6。我们建议使用最新版本的 AWS Load Balancer 控制器附加组件。LBC 只有在使用带有以下注释的相应的 kub service/ingress ernetes 定义后才会部署双栈 NLB 或双栈 ALB "alb.ingress.kubernetes.io/ip-address-type: dualstack" "alb.ingress.kubernetes.io/target-type: ip"
