Etapa 1: identificar os casos de uso e o modelo lógico de dados

Uma empresa automotiva deseja criar um sistema de gerenciamento de componentes transacional para armazenar e pesquisar todas as peças automotivas disponíveis e criar relacionamentos entre diferentes componentes e peças. Por exemplo, um carro contém várias baterias, cada bateria contém vários módulos de alto nível, cada módulo contém várias células e cada célula contém vários componentes de baixo nível.

Geralmente, para criar um modelo de relacionamento hierárquico, um banco de dados de grafos como o Amazon Neptune é uma escolha melhor. Em alguns casos, no entanto, o Amazon DynamoDB é uma alternativa melhor para modelagem de dados hierárquicos devido à sua flexibilidade, segurança, performance e escalabilidade.

Por exemplo, é possível criar um sistema em que 80 a 90% das consultas sejam transacionais no qual o DynamoDB se encaixe bem. Neste exemplo, os outros 10 a 20% das consultas são relacionais, onde um banco de dados de grafos, como o Neptune, se encaixa melhor. Nesse caso, incluir um banco de dados adicional na arquitetura para atender apenas 10 a 20% das consultas poderia aumentar os custos. Também aumenta a carga operacional de manter vários sistemas e sincronizar dados. Em vez disso, você pode modelar essas consultas relacionais de 10 a 20% no DynamoDB.

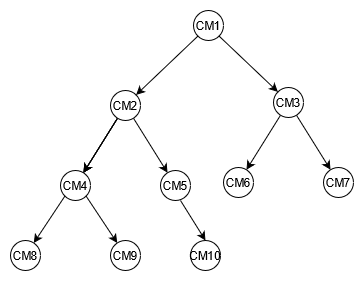

Criar o diagrama de uma árvore de exemplo para componentes automotivos pode ajudar a mapear a relação entre eles. O diagrama a seguir mostra um gráfico de dependência com quatro níveis. O CM1 é o componente de nível superior. No caso do exemplo, o próprio carro. Ele tem dois subcomponentes para dois exemplos de baterias, CM2 e CM3. Cada bateria tem dois subcomponentes, que são os módulos. CM2 tem os módulos CM4 e CM5, enquanto CM3 tem os módulos CM6 e CM7. Cada módulo tem vários subcomponentes, que são as células. O módulo CM4 tem duas células, CM8 e CM9. CM5 tem uma célula, CM10. CM6 e CM7 ainda não têm células associadas.

Este guia usará essa árvore e seus identificadores de componentes como referência. Um componente superior será chamado de pai, enquanto um subcomponente será chamado de filho. Por exemplo, o componente principal CM1 é pai de CM2 e CM3. CM2 é pai de CM4 e CM5. Isso representa graficamente os relacionamentos entre pais e filhos.

Na árvore, é possível ver o gráfico completo de dependências de um componente. Por exemplo, CM8 depende de CM4 que depende de CM2 que depende de CM1. A árvore define o gráfico de dependências completo como o caminho. Um caminho descreve duas coisas:

Preenchimento dos modelos para requisitos de negócios:

Forneça informações sobre seus usuários:

Forneça informações sobre as fontes de dados e como os dados serão ingeridos:

Forneça informações sobre como os dados serão consumidos:
