Projeto de mapeamentos para interfaces de nós
Esta seção é destinada ao engenheiro de vídeo responsável por projetar os fluxos de trabalho do MediaLive Anywhere.
Em cada cluster, você deve criar uma coleção de mapeamentos. Você deve criar esses mapeamentos depois de identificar as redes e projetar os clusters. Você deve decidir um mapeamento para cada rede que manipula o tráfego do codificador. Você não precisa criar um mapeamento para a rede de gerenciamento.
Sobre mapeamentos de interface

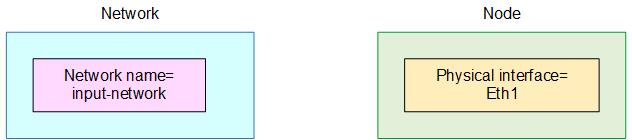

Cada mapeamento conecta uma rede à interface de rede do nó que manipula o tráfego dessa rede. Por exemplo, pode haver um mapeamento para conectar a rede de entrada à interface de rede do nó para tráfego de entrada.

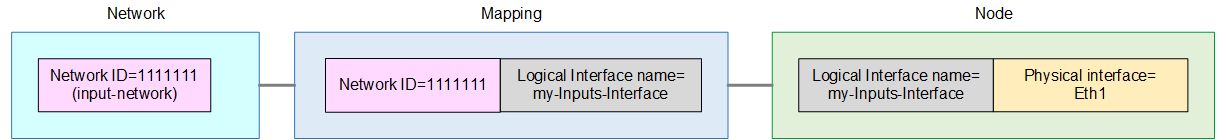

O mapeamento funciona conforme ilustrado no diagrama a seguir. O mapeamento (a caixa azul) consiste em duas informações: o ID da rede e o nome da interface lógica que você atribui. O mapeamento conecta a rede (a caixa rosa) à interface física (a caixa amarela).
Você deve criar um mapeamento para cada rede em um cluster. Você não cria um mapeamento para cada nó. Em vez disso, as interfaces físicas similares em todos os nós compartilham o mesmo mapeamento. Por exemplo, todas as interfaces físicas para tráfego de entrada compartilham o mesmo mapeamento.

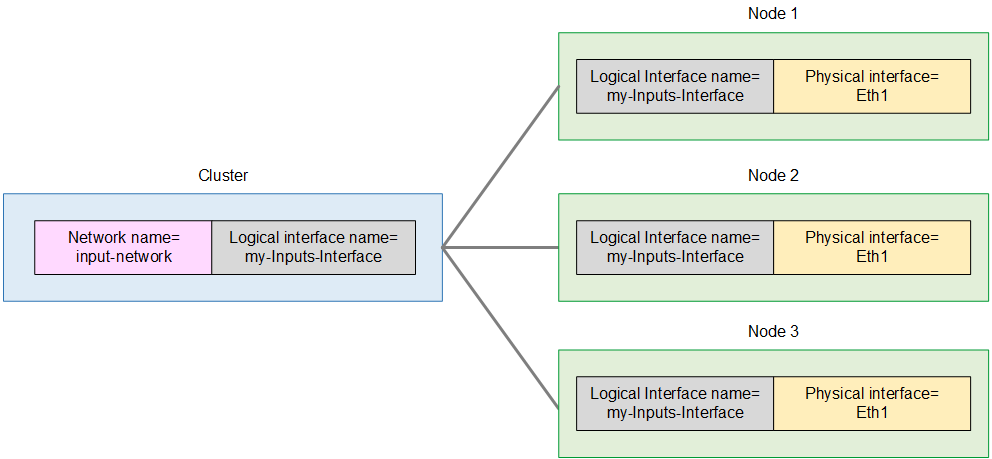

O compartilhamento do mapeamento é importante para o failover do nó. Quando um nó passa para outro nó, todo o tráfego funciona imediatamente, porque todos os nós têm o mesmo mapeamento da rede para a interface física. O diagrama a seguir ilustra como as interfaces de entrada no nó 1, no nó 2 e no nó 3 compartilham o mapeamento.
Procedimento para projetar mapeamentos
Você criará os mapeamentos no cluster (a caixa azul nos diagramas acima). Em seguida, em cada nó (cada caixa verde), você criará um segundo mapeamento que atribui cada nome de interface lógica à interface de nó apropriada.
-
Atribua nomes às redes (as caixas cor-de-rosa acima).
-
Atribua nomes à interface lógica de cada rede (as caixas cinza acima).
Lembre-se de que os campos de nome diferenciam maiúsculas de minúsculas. Faça uma lista desses nomes e certifique-se de usar esses nomes exatos ao criar posteriormente as redes e os nomes das interfaces lógicas.
-
Combine a rede com a interface física correspondente em cada nó. Os nomes podem ser estilo antigo (por exemplo, Eth1) ou novo estilo (por exemplo, eno5555).
Normalmente, a posição da interface é a mesma em todos os seus nós. Mas eles podem ser diferentes. No exemplo abaixo, no CL-A, o nó 3 usa Eth2 e Eth3.
-
Repita essas etapas para cada cluster.
Você deve terminar com uma lista como a seguinte. Essa lista usa os clusters e os nós ilustrados emOrganize grupos em clusters. Observe o seguinte:
-
Neste exemplo, o cluster CL-A e o cluster CL-B compartilham as mesmas duas redes. Em sua implantação, os clusters podem não compartilhar redes.
-
Neste exemplo, você atribui os mesmos nomes às interfaces lógicas nos dois clusters. Mas você pode atribuir nomes diferentes.
| Nome do cluster | Nome da rede | Nome da interface lógica | Interface física correspondente para o Node 1 | Nodo 2 | Nodo 3 | Nodo 4 |
|---|---|---|---|---|---|---|
| CL-A | rede de entrada | Interface de minhas entradas | Eth1 | Eth1 | Eth2 | Eth1 |
| rede de saída | Interface de minhas saídas | Eth2 | Eth2 | Eth3 | Eth2 |
| Nome do cluster | Nome da rede | Nome da interface lógica | Interface física correspondente para o Node 1 | Nodo 2 | Nodo 3 |
|---|---|---|---|---|---|
| CL-B | rede de entrada | Interface de minhas entradas | Eth1 | Eth1 | Eth2 |
| rede de saída | Interface de minhas saídas | Eth2 | Eth2 | Eth3 |
Você usará essas informações da seguinte forma:
-
Nome da rede: atribua esse nome ao criar cada rede.
-
Nome do cluster: atribua esse nome ao criar cada cluster.
-
Nome da interface lógica: atribua esse nome para preencher os campos de mapeamentos da interface ao criar cada cluster.
-
Interface física: você inserirá essas informações para preencher os campos de mapeamento da interface do Node ao criar os nós.
