Mapa de calor
Este tópico de documentação foi desenvolvido para espaços de trabalho do Grafana compatíveis com o Grafana versão 10.x.
Para espaços de trabalho do Grafana que suportam a versão 12.x do Grafana, consulte. Trabalhando na versão 12 do Grafana
Para espaços de trabalho do Grafana compatíveis com o Grafana versão 9.x, consulte Trabalhar no Grafana versão 9.
Para espaços de trabalho do Grafana compatíveis com o Grafana versão 8.x, consulte Trabalhar no Grafana versão 8.

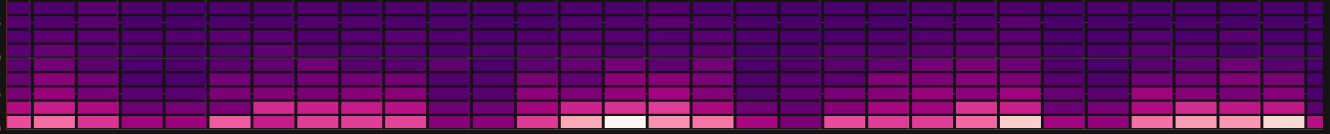

A visualização do painel Mapa de calor permite que você visualize histogramas ao longo do tempo. Para obter mais informações sobre histogramas, consulte Introdução aos histogramas e mapas de calor.
Calcular de dados
Essa configuração determina se os dados já são um mapa de calor calculado (a partir dos dados source/transformer) ou um que deve ser calculado no painel.
Bucket X
Essa configuração determina como o X-axis é dividido em compartimentos. Você pode especificar um intervalo de tempo na entrada Tamanho. Por exemplo, um intervalo de tempo de 1h faz com que as células tenham 1 hora de largura no X-axis.
Bucket Y
Essa configuração determina como o Y-axis é dividido em compartimentos.
Escala do bucket Y
Selecione uma das seguintes escalas de Y-axis valor:
-
linear: escala linear.
-
log (base 2): escala logarítmica com base 2.
-
log (base 10): escala logarítmica com base 10.
-
symlog: escala symlog.
Eixos Y
Define como o eixo Y é exibido
Posicionamento
Esquerda: à esquerda
Direita: à direita
Oculto: oculto
Unidade
Configuração da unidade
Decimais
Esta configuração determina a configuração decimal.
Min/Max value
Esta configuração define a faixa do eixo.
Inverter
Quando selecionado, o eixo aparece na ordem inversa.
Exibir vários eixos y
Em alguns casos, você pode querer exibir vários eixos y. Por exemplo, caso tenha um conjunto de dados mostrando a temperatura e a umidade ao longo do tempo, você talvez queira mostrar dois eixos y com unidades diferentes para essas duas séries.
Você pode fazer isso adicionando substituições de campo. Siga as etapas quantas vezes forem necessárias para adicionar quantos eixos y forem necessários.
Cores
O espectro de cores controla o mapeamento entre a contagem de valores (em cada bucket) e a cor atribuída a cada bucket. A cor mais à esquerda no espectro representa a contagem mínima, e a cor no lado direito representa a contagem máxima. Alguns esquemas de cores são automaticamente invertidos ao usar o tema claro.
Você também pode alterar o modo de cor para Opacidade. Nesse caso, a cor não mudará, mas a quantidade de opacidade mudará com a contagem de buckets.
-
Mode
-
Esquema: valor do bucket representado pela cor da célula.
-
Esquema: se o modo for Esquema, selecione um esquema de cores.
-
-
opacidade: valor do bucket representado pela opacidade da célula. Célula opaca significa valor máximo.
-
Cor: cor base da célula.
-
Escala: escala para mapear os valores de buckets quanto à opacidade.
-
linear: escala linear. O valor do bucket é mapeado linearmente quanto à opacidade.
-
sqrt: escala de potência. A opacidade da célula é calculada como
value ^ k, em queké um valor configurado de Expoente. Se o expoente for menor que1, você obterá uma escala logarítmica. Se o expoente for maior que1, você obterá uma escala exponencial. No caso de1, a escala será igual à linear.
-
-
Expoente: valor do expoente, maior que
0.
-
-
Start/end cor a partir do valor
Por padrão, o Grafana calcula as cores das células com base nos valores mínimo e máximo do bucket. Com Mín. e Máx., você pode sobrescrever esses valores. Considere um valor de intervalo como a Z-axis e Min e Max como Z-Min e Z-Max, respectivamente.
-
Início: valor mínimo usado para o cálculo da cor da célula. Se o valor do bucket for menor que Mín., ele será mapeado para a cor “mínima”. O valor mínimo da série é o valor padrão.
-
Final: valor máximo usado para o cálculo da cor da célula. Se o valor do bucket for maior que Máx., ele será mapeado para a cor “máxima”. O valor máximo da série é o valor padrão.
Exibição de células
Use essas configurações para refinar sua visualização.
Opções de exibição adicionais
Dica de ferramenta
-
Mostrar dica de ferramenta: mostra a dica de ferramenta do mapa de calor.
-
Mostrar histograma — Mostra um Y-axis histograma na dica de ferramenta. Um histograma representa a distribuição dos valores do bucket para um carimbo de data e hora específico.
-
Mostrar escala de cores: mostra uma escala de cores na dica de ferramenta. A escala de cores representa o mapeamento entre o valor do bucket e a cor.
Legenda
Escolha se deseja exibir a legenda do mapa de calor na visualização.
Exemplares
Defina a cor usada para mostrar dados exemplares.
