Monitoramento do tráfego de workloads do Kubernetes com observabilidade da rede de contêineres

O Amazon EKS oferece recursos de observabilidade da rede aprimorados que proporcionam insights aprofundados sobre o seu ambiente de rede de contêineres. Essas funcionalidades auxiliam na melhor compreensão, monitoramento e solução de problemas no panorama de rede do Kubernetes na AWS. Com a observabilidade da rede de contêineres aprimorada, você pode aproveitar métricas de rede granulares para uma melhor detecção proativa de anomalias em todo o tráfego do cluster, fluxos entre zonas de disponibilidade e serviços da AWS. Com essas métricas, é possível mensurar a performance do sistema e visualizar as métricas subjacentes por meio da pilha de observabilidade de sua preferência.

Além disso, o Amazon EKS agora fornece visualizações para o monitoramento da rede no console da AWS, agilizando e aprimorando a precisão da solução de problemas para uma análise de causa raiz com mais rapidez. Você também pode aproveitar essas funcionalidades visuais para identificar os recursos que mais geram comunicação e os fluxos de rede que causam retransmissões e tempos limite de retransmissão, eliminando pontos cegos durante incidentes.

Essas funcionalidades são habilitadas pelo Amazon CloudWatch Network Flow Monitor.

Casos de uso

Mensurar a performance da rede para detecção de anomalias

Diversas equipes padronizam uma pilha de observabilidade que lhes permite mensurar a performance do sistema, visualizar métricas do sistema e receber alertas caso um limite específico seja violado. A observabilidade da rede de contêineres no EKS é compatível com esse modelo, fornecendo métricas essenciais do sistema para coleta, o que expande a observabilidade da performance da rede do sistema nos níveis de pods e de nós de processamento.

Aproveitar as visualizações do console para uma solução de problemas mais precisa

Caso ocorra um alarme em seu sistema de monitoramento, talvez você precise se concentrar no cluster e na workload em que o problema se originou. Para apoiar isso, você pode aproveitar as visualizações no console do EKS que restringem o escopo da investigação no nível do cluster e aceleram a identificação dos fluxos de rede responsáveis pela maioria das retransmissões, pelos tempos limite de retransmissão e pelo volume de dados transferidos.

Rastrear os recursos que mais geram comunicação no ambiente do Amazon EKS

Muitas equipes executam o EKS como a base de suas plataformas, tornando-o o ponto central da atividade da rede de um ambiente de aplicação. Usando as funcionalidades de monitoramento de rede deste recurso, é possível rastrear quais workloads são responsáveis pela maior parte do tráfego (com o valor mensurado pelo volume de dados) dentro do cluster, em todas as zonas de disponibilidade (AZs), bem como o tráfego para destinos externos dentro da AWS (como o DynamoDB e o S3) e além da Nuvem AWS (internet ou ambientes on-premises). Além disso, você pode monitorar a performance de cada um desses fluxos com base em retransmissões, tempos limite de retransmissão e dados transferidos.

Recursos

Conceitos básicos

Para começar a usar, habilite a observabilidade da rede de contêineres no console do EKS em um cluster novo ou já existente. Esta ação automatiza a criação das dependências do Network Flow Monitor (NFM), como os recursos de Escopo e Monitor. Além disso, você precisará instalar o complemento do Agente do Network Flow Monitor. Como alternativa, você pode instalar essas dependências usando a AWS CLI, APIs do EKS (para o complemento), APIs do NFM ou infraestrutura como código (como o Terraform). Assim que essas dependências estiverem configuradas, você poderá configurar a ferramenta de monitoramento de sua preferência para coletar métricas de performance da rede para pods e nós de processamento do agente do NFM. Para visualizar a atividade e a performance da rede para as workloads, basta acessar o console do EKS e selecionar a guia “Rede” no painel de observabilidade do cluster.

Ao usar o Network Flow Monitor no EKS, é possível manter o fluxo de trabalho de observabilidade e a pilha de tecnologia existentes, enquanto aproveita um conjunto de recursos adicionais que permitem compreender e otimizar ainda mais a camada de rede do seu ambiente do EKS. Para saber mais sobre os preços do Network Flow Monitor, clique aqui.

Pré-requisitos e observações importantes

Permissões obrigatórias do IAM

Complemento do EKS para o agente do NFM

É possível usar a política gerenciada pela AWS CloudWatchNetworkFlowMonitorAgentPublishPolicy com a Identidade de Pods. Esta política contém permissões para que o agente do NFM envie relatórios de telemetria (métricas) para um endpoint do Network Flow Monitor.

{
  "Version" : "2012-10-17",
  "Statement" : [
    {
      "Effect" : "Allow",
      "Action" : [
        "networkflowmonitor:Publish"
      ],
      "Resource" : "*"
    }
  ]
}

Observabilidade da rede de contêineres no console do EKS

As permissões listadas abaixo são obrigatórias para habilitar o recurso e visualizar o mapa do serviço e a tabela de fluxo diretamente no console.

{
  "Version" : "2012-10-17",
  "Statement" : [
    {
      "Effect": "Allow",
      "Action": [
        "networkflowmonitor:ListScopes",
        "networkflowmonitor:ListMonitors",
        "networkflowmonitor:GetScope",
        "networkflowmonitor:GetMonitor",
        "networkflowmonitor:CreateScope",
        "networkflowmonitor:CreateMonitor",
        "networkflowmonitor:TagResource",
        "networkflowmonitor:StartQueryMonitorTopContributors",
        "networkflowmonitor:StopQueryMonitorTopContributors",
        "networkflowmonitor:GetQueryStatusMonitorTopContributors",
        "networkflowmonitor:GetQueryResultsMonitorTopContributors"
      ],
      "Resource": "*"
    }
  ]
}

Uso da AWS CLI, da API do EKS e da API do NFM

#!/bin/bash

# Script to create required Network Flow Monitor resources
set -e

CLUSTER_NAME="my-eks-cluster"
CLUSTER_ARN="arn:aws:eks:{Region}:{Account}:cluster/{ClusterName}"
REGION="us-west-2"
AGENT_NAMESPACE="amazon-network-flow-monitor"

echo "Creating Network Flow Monitor resources..."

# Check if Network Flow Monitor agent is running in the cluster
echo "Checking for Network Flow Monitor agent in cluster..."
if kubectl get pods -n "$AGENT_NAMESPACE" --no-headers 2>/dev/null | grep -q "Running"; then
    echo "Network Flow Monitor agent exists and is running in the cluster"
else
    echo "Network Flow Monitor agent not found. Installing as EKS addon..."
    aws eks create-addon \
        --cluster-name "$CLUSTER_NAME" \
        --addon-name "$AGENT_NAMESPACE" \
        --region "$REGION"
    echo "Network Flow Monitor addon installation initiated"
fi

# Get Account ID
ACCOUNT_ID=$(aws sts get-caller-identity --query Account --output text)

echo "Cluster ARN: $CLUSTER_ARN"
echo "Account ID: $ACCOUNT_ID"

# Check for existing scope
echo "Checking for existing Network Flow Monitor Scope..."
EXISTING_SCOPE=$(aws networkflowmonitor list-scopes --region $REGION --query 'scopes[0].scopeArn' --output text 2>/dev/null || echo "None")

if [ "$EXISTING_SCOPE" != "None" ] && [ "$EXISTING_SCOPE" != "null" ]; then
    echo "Using existing scope: $EXISTING_SCOPE"
    SCOPE_ARN=$EXISTING_SCOPE
else
    echo "Creating new Network Flow Monitor Scope..."
    SCOPE_RESPONSE=$(aws networkflowmonitor create-scope \
        --targets "[{\"targetIdentifier\":{\"targetId\":{\"accountId\":\"${ACCOUNT_ID}\"},\"targetType\":\"ACCOUNT\"},\"region\":\"${REGION}\"}]" \
        --region $REGION \
        --output json)

    SCOPE_ARN=$(echo $SCOPE_RESPONSE | jq -r '.scopeArn')
    echo "Scope created: $SCOPE_ARN"
fi

# Create Network Flow Monitor with EKS Cluster as local resource
echo "Creating Network Flow Monitor..."
MONITOR_RESPONSE=$(aws networkflowmonitor create-monitor \
    --monitor-name "${CLUSTER_NAME}-monitor" \
    --local-resources "type=AWS::EKS::Cluster,identifier=${CLUSTER_ARN}" \
    --scope-arn "$SCOPE_ARN" \
    --region $REGION \
    --output json)

MONITOR_ARN=$(echo $MONITOR_RESPONSE | jq -r '.monitorArn')

echo "Monitor created: $MONITOR_ARN"

echo "Network Flow Monitor setup complete!"
echo "Monitor ARN: $MONITOR_ARN"
echo "Scope ARN: $SCOPE_ARN"
echo "Local Resource: AWS::EKS::Cluster (${CLUSTER_ARN})"

Uso da infraestrutura como código (IaC)

Terraform

Se você estiver usando o Terraform para gerenciar a infraestrutura de nuvem da AWS, poderá incluir as configurações de recursos apresentadas a seguir para habilitar a observabilidade da rede de contêineres em seu cluster.

Escopo do NFM

data "aws_caller_identity" "current" {}

resource "aws_networkflowmonitor_scope" "example" {
  target {
    region = "us-east-1"
    target_identifier {
      target_type = "ACCOUNT"
      target_id {
        account_id = data.aws_caller_identity.current.account_id
      }
    }
  }

  tags = {
    Name = "example"
  }
}

Monitor do NFM

resource "aws_networkflowmonitor_monitor" "example" {
  monitor_name = "eks-cluster-name-monitor"
  scope_arn    = aws_networkflowmonitor_scope.example.scope_arn

  local_resource {
    type       = "AWS::EKS::Cluster"
    identifier = aws_eks_cluster.example.arn
  }

  remote_resource {
    type       = "AWS::Region"
    identifier = "us-east-1" # this must be the same region that the cluster is in
  }

  tags = {
    Name = "example"
  }
}

Complemento do EKS para o NFM

resource "aws_eks_addon" "example" {
  cluster_name                = aws_eks_cluster.example.name
  addon_name                  = "aws-network-flow-monitoring-agent"
}

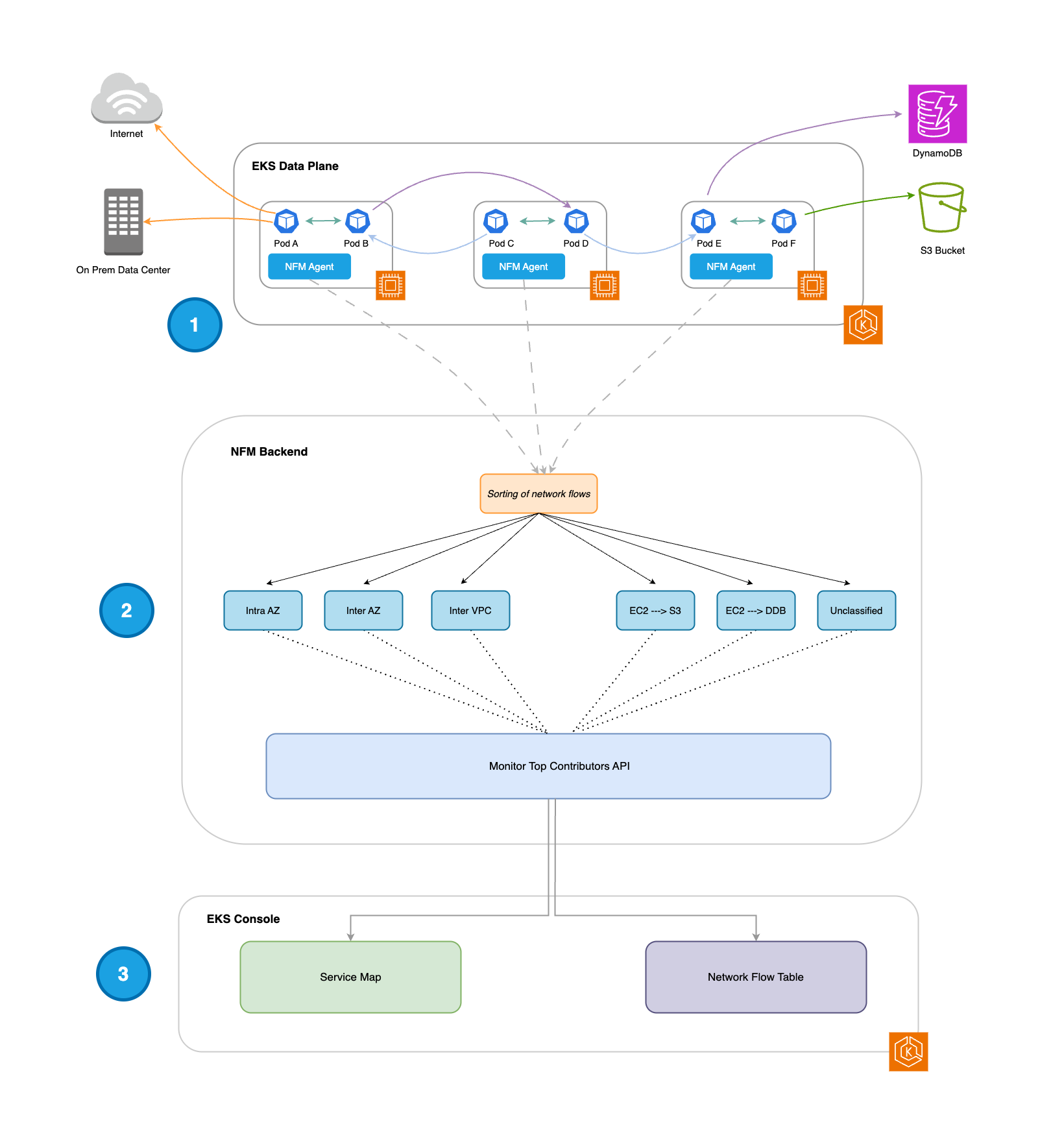

Como funciona?

Métricas de performance

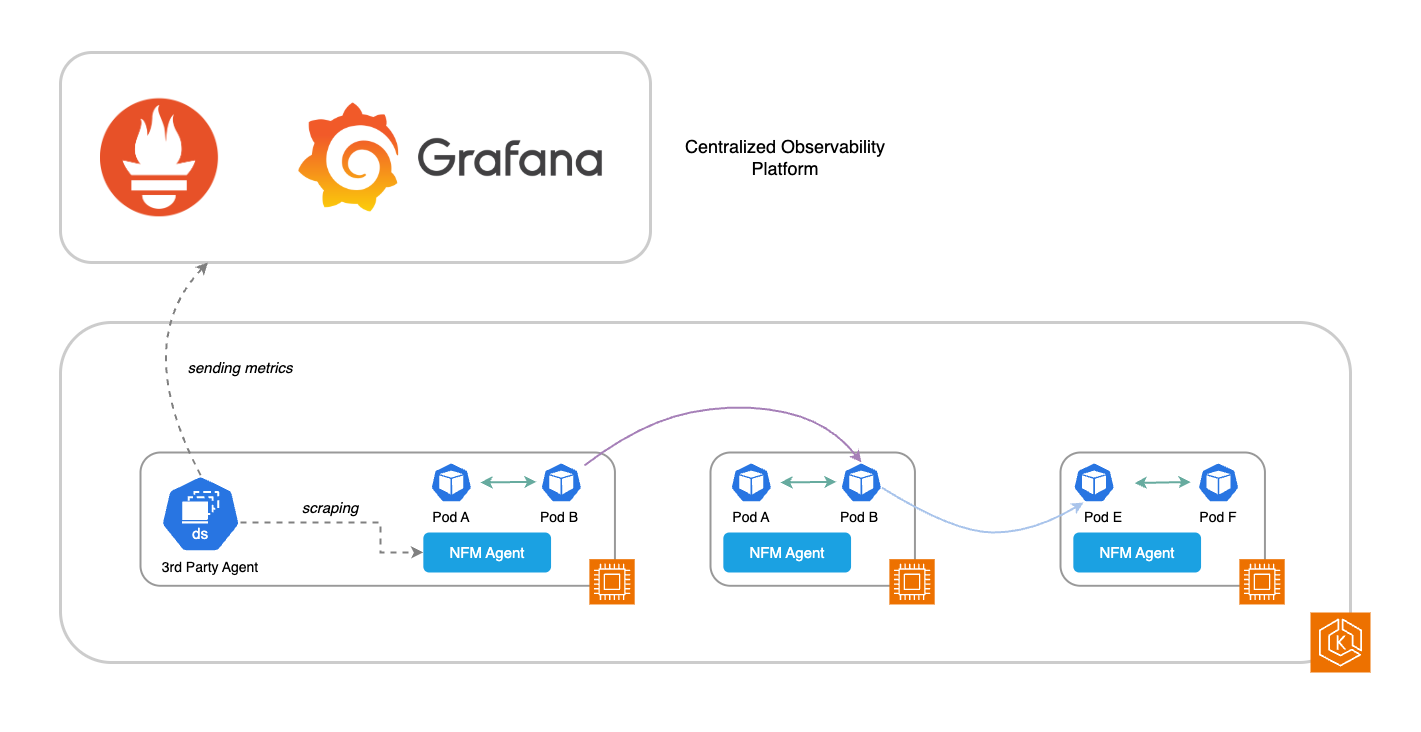

Métricas do sistema

Caso você use ferramentas de terceiros (3P, na sigla em inglês) para o monitoramento do ambiente do EKS (como o Prometheus e o Grafana), é possível extrair as métricas de sistema compatíveis diretamente do agente do Network Flow Monitor. Essas métricas podem ser enviadas para a pilha de monitoramento para ampliar a medição da performance da rede do seu sistema no nível de pod e de nó de processamento. Você encontra as métricas disponíveis na tabela na seção Métricas do sistema com suporte.

Para habilitar essas métricas, substitua as seguintes variáveis de ambiente usando as variáveis de configuração durante o processo de instalação (consulte: https://aws.amazon.com/blogs/containers/amazon-eks-add-ons-advanced-configuration/):

OPEN_METRICS:
    Enable or disable open metrics. Disabled if not supplied
    Type: String
    Values: [“on”, “off”]
OPEN_METRICS_ADDRESS:
    Listening IP address for open metrics endpoint. Defaults to 127.0.0.1 if not supplied
    Type: String
OPEN_METRICS_PORT:
    Listening port for open metrics endpoint. Defaults to 80 if not supplied
    Type: Integer
    Range: [0..65535]

Métricas de nível de fluxo

Além disso, o Network Flow Monitor captura dados de fluxo de rede juntamente com métricas de nível de fluxo: retransmissões, tempos limite de retransmissão e dados transferidos. Esses dados são processados pelo Network Flow Monitor e exibidos no console do EKS para dar visibilidade ao tráfego do cluster e demonstrar a performance da rede com base nestas métricas de nível de fluxo.

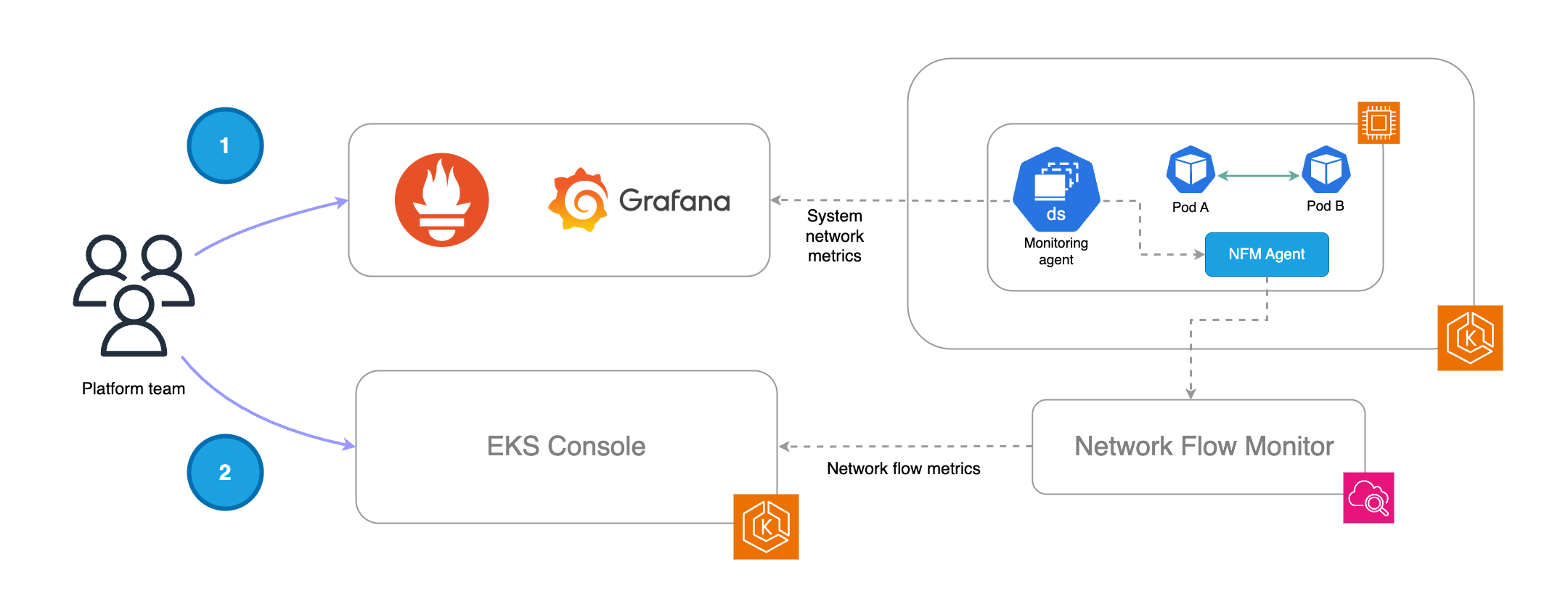

O diagrama abaixo ilustra um fluxo de trabalho no qual ambos os tipos de métricas (de sistema e de nível de fluxo) podem ser aproveitados para obter maior inteligência operacional.

Observação importante: a coleta de métricas do sistema do agente do NFM e o processo de envio de métricas de nível de fluxo pelo agente do NFM ao backend do NFM são processos independentes.

Métricas do sistema com suporte

Observação importante: as métricas do sistema são exportadas no formato OpenMetrics.

Métricas de nível de fluxo com suporte

Mapa do serviço e tabela de fluxo

Os fluxos de rede extraídos da API “Principais colaboradores” são limitados a um intervalo de tempo de uma hora e podem incluir até 500 fluxos de cada categoria. Para o mapa do serviço, isso significa que até mil fluxos podem ser extraídos e apresentados com base nas categorias de fluxo Intra-AZ e Inter-AZ em um intervalo de tempo de uma hora. Para a tabela de fluxo, isso significa que até 3 mil fluxos de rede podem ser extraídos e apresentados com base em todas as seis categorias de fluxo de rede em um intervalo de tempo de duas horas.

Exemplo: mapa do serviço

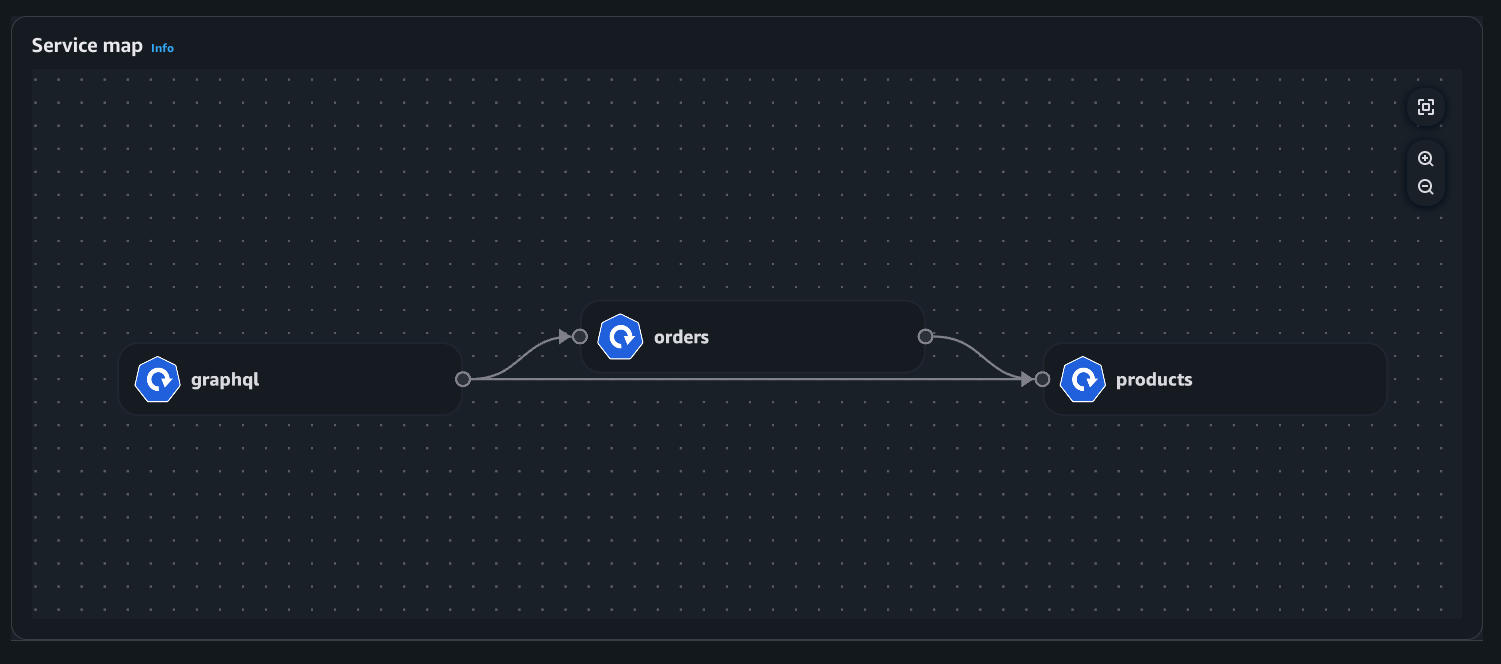

Visualização por implantação

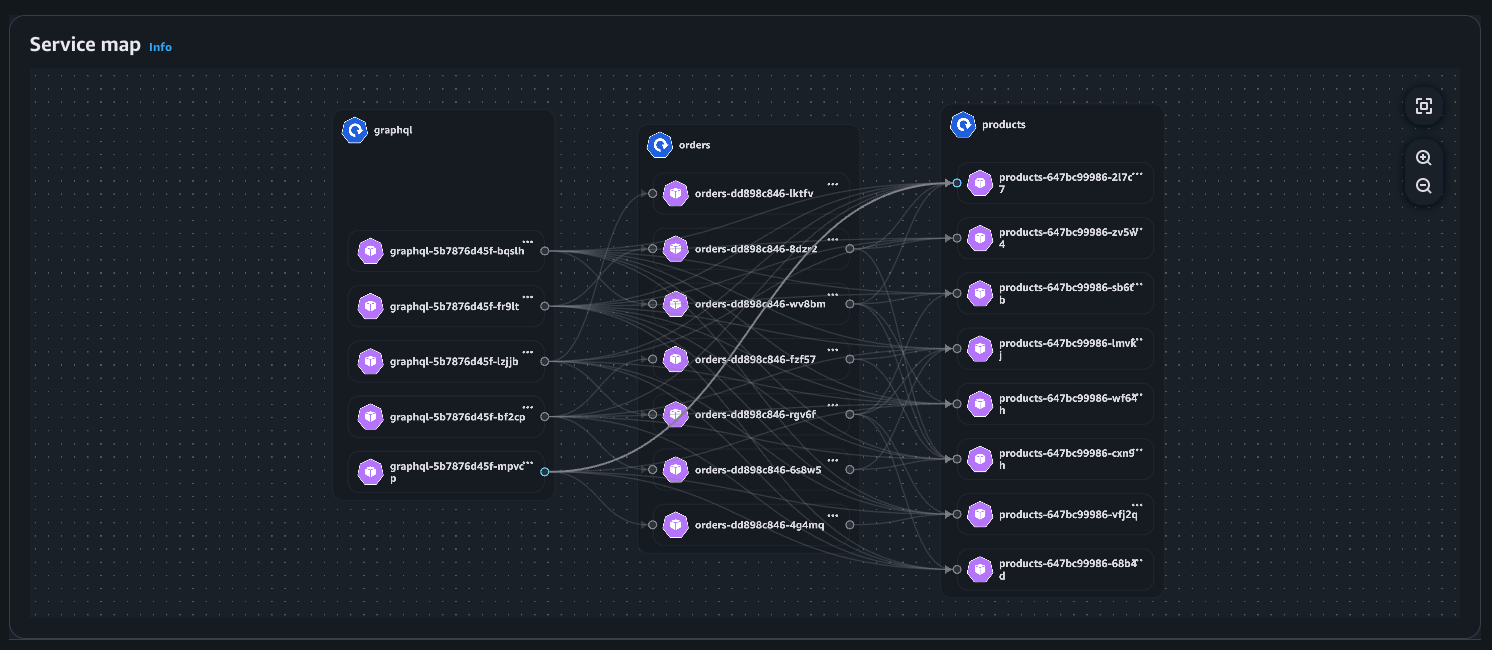

Visualização por pod

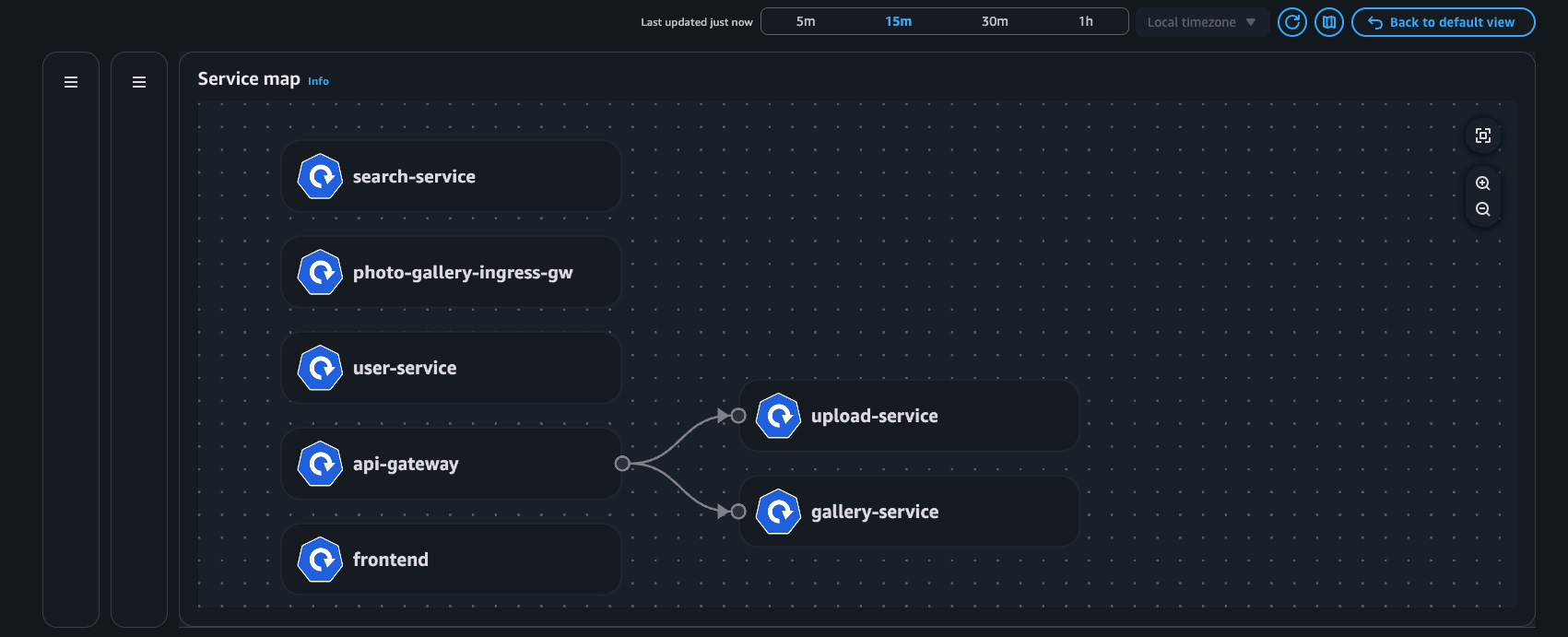

Visualização por implantação

Visualização por pod

Exemplo: tabela de fluxo

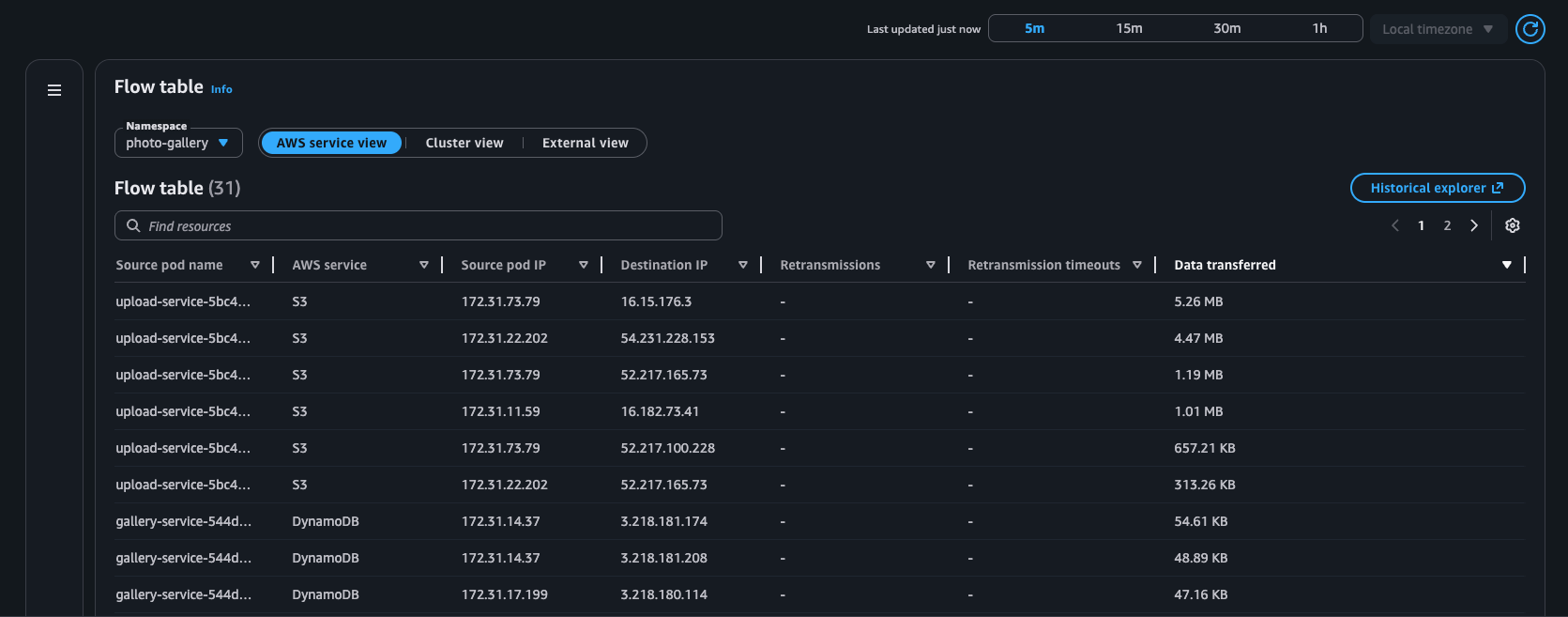

Visualização por serviços da AWS

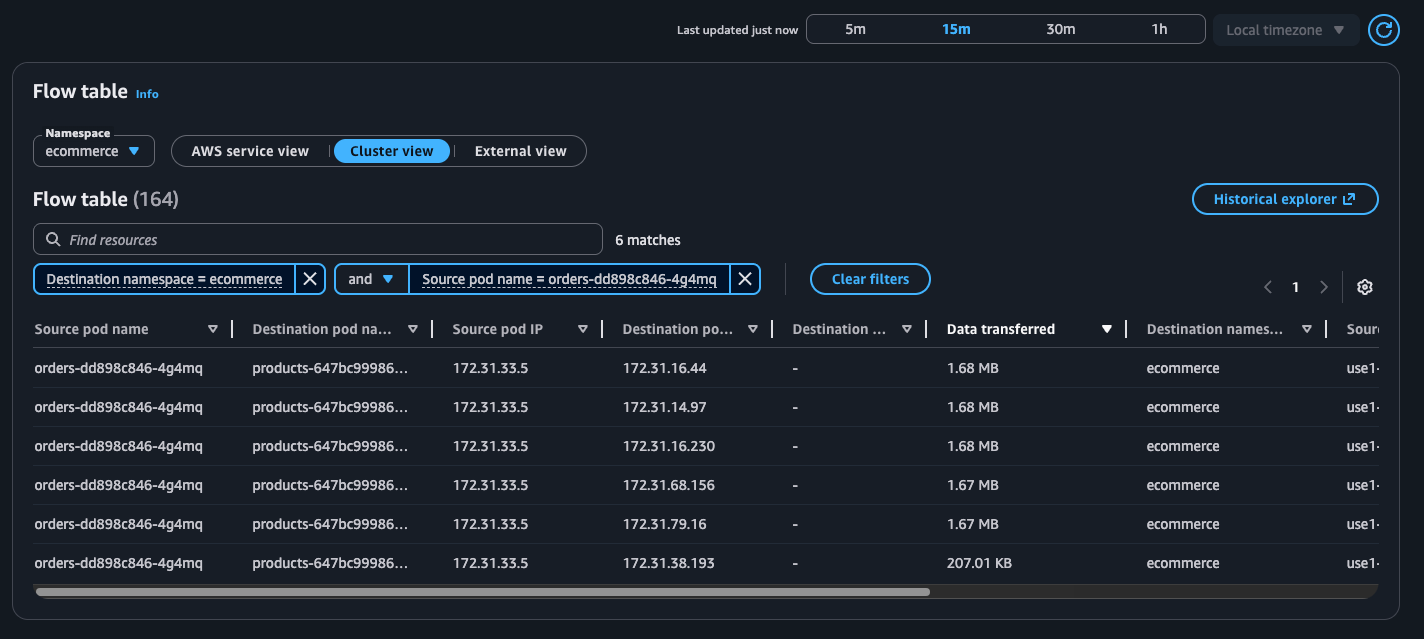

Visualização por cluster

Considerações e limitações
