Otimização de custos - Rede

Arquitetar sistemas para alta disponibilidade (HA) é uma prática recomendada para alcançar resiliência e tolerância a falhas. Na prática, isso significa distribuir suas cargas de trabalho e a infraestrutura subjacente em várias zonas de disponibilidade (AZs) em uma determinada região da AWS. Garantir que essas características estejam em vigor em seu ambiente Amazon EKS aumentará a confiabilidade geral do seu sistema. Além disso, seus ambientes EKS provavelmente também serão compostos por uma variedade de construções (ou seja, VPCs), componentes (ou seja, ELBs) e integrações (ou seja, ECR e outros registros de contêineres).

A combinação de sistemas altamente disponíveis e outros componentes específicos de casos de uso pode desempenhar um papel significativo na forma como os dados são transferidos e processados. Por sua vez, isso terá um impacto nos custos incorridos devido à transferência e processamento de dados.

As práticas detalhadas abaixo ajudarão você a projetar e otimizar seus ambientes EKS para obter economia em diferentes domínios e casos de uso.

Comunicação de pod a pod

Dependendo da sua configuração, a comunicação de rede e a transferência de dados entre os pods podem ter um impacto significativo no custo geral da execução de cargas de trabalho do Amazon EKS. Esta seção abordará diferentes conceitos e abordagens para mitigar os custos vinculados à comunicação entre os pods, considerando arquiteturas de alta disponibilidade (HA), desempenho e resiliência de aplicativos.

Restringindo o tráfego para uma zona de disponibilidade

O projeto Kubernetes começou logo no início a desenvolver construções com reconhecimento de topologia, incluindo rótulos como kubernetes. io/hostname, topology.kubernetes. io/regione topology.kubernetes. io/zone atribuído aos nós para habilitar recursos como distribuição de carga de trabalho em domínios de falha e provisionadores de volume com reconhecimento de topologia. Depois de se formar no Kubernetes 1.17, os rótulos também foram aproveitados para permitir recursos de roteamento com reconhecimento de topologia para comunicação de pod a pod.

Abaixo estão algumas estratégias sobre como controlar a quantidade de tráfego cross-AZ entre pods em seu cluster EKS para reduzir custos e minimizar a latência.

Se você quiser uma visibilidade granular da quantidade de tráfego cross-AZ entre os pods em seu cluster (como a quantidade de dados transferidos em bytes), consulte esta postagem.

Como mostra o diagrama anterior, os serviços são a camada de abstração de rede estável que recebe o tráfego destinado aos seus pods. Quando um serviço é criado, vários EndpointSlices são criados. Cada um EndpointSlice tem uma lista de endpoints contendo um subconjunto de endereços de pod junto com os nós em que estão sendo executados e qualquer informação adicional de topologia. Ao usar o CNI do Amazon VPC, o kube-proxy é executado como um daemonset em cada nó. Ele mantém as regras de rede para permitir a comunicação do pod e a descoberta de serviços. Os BPF-based CNIs alternativos podem não usar kube-proxy, mas fornecer um comportamento equivalente. Ele cumpre o papel de roteamento interno, mas o faz com base no que consome do criado. EndpointSlices

No Amazon EKS, o kube-proxy usa principalmente as regras NAT do iptables (ou nftables, IPVS como alternativas) para distribuição de tráfego em todos os pods do cluster, independentemente de seu nó ou localização de AZ. Essa distribuição padrão pode levar ao roteamento de tráfego cross-AZ, potencialmente causando maior latência para aplicativos confidenciais e cobranças de transferência de dados Inter-AZ em grandes implantações.

Usando o roteamento sensível à topologia (anteriormente conhecido como dicas sensíveis à topologia)

Quando o roteamento com reconhecimento de topologia é ativado e implementado em um serviço Kubernetes, o EndpointSlice controlador alocará proporcionalmente os endpoints às diferentes zonas pelas quais seu cluster está espalhado. Para cada um desses endpoints, o EndpointSlice controlador também definirá uma dica para a zona. As dicas descrevem para qual zona um endpoint deve servir tráfego. kube-proxyem seguida, roteará o tráfego de uma zona para um endpoint com base nas dicas aplicadas.

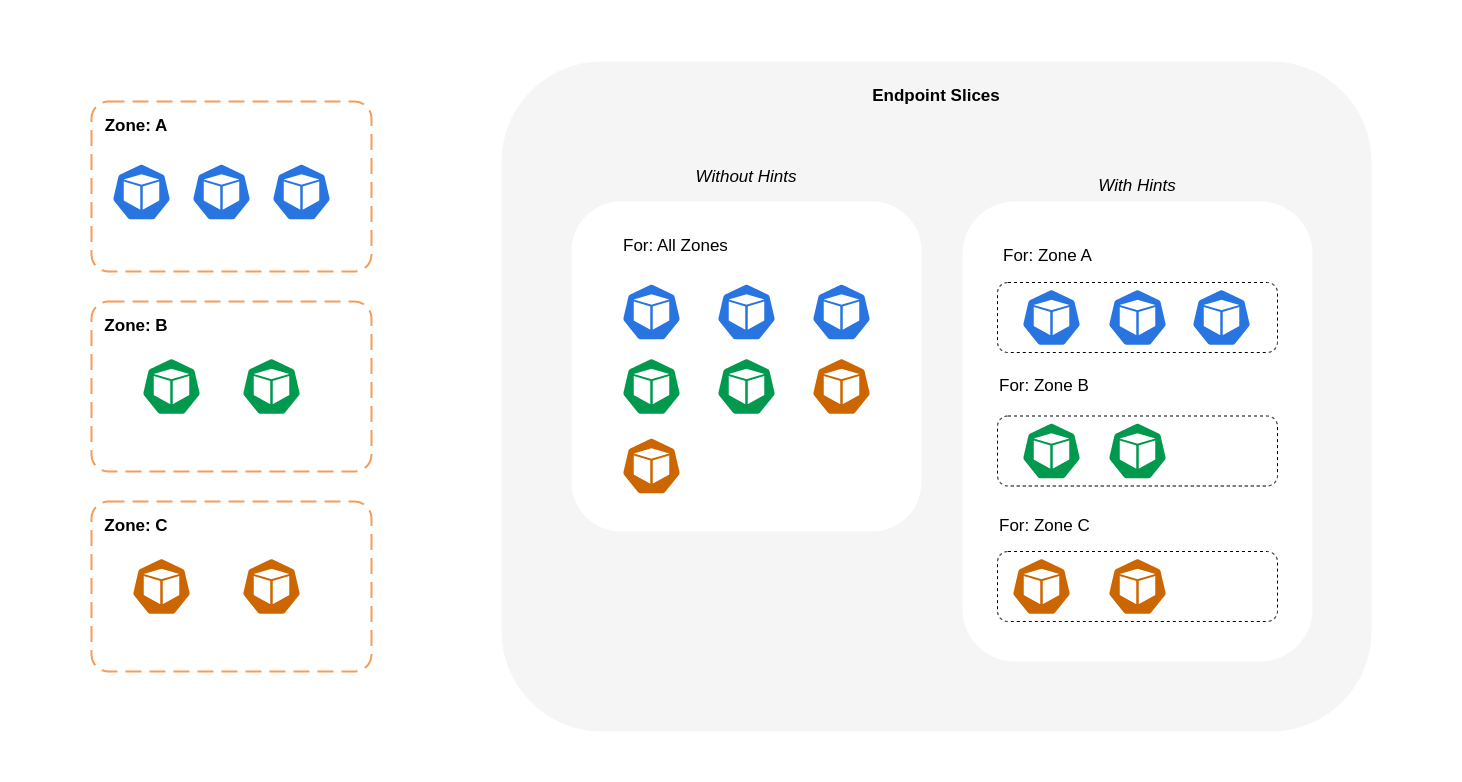

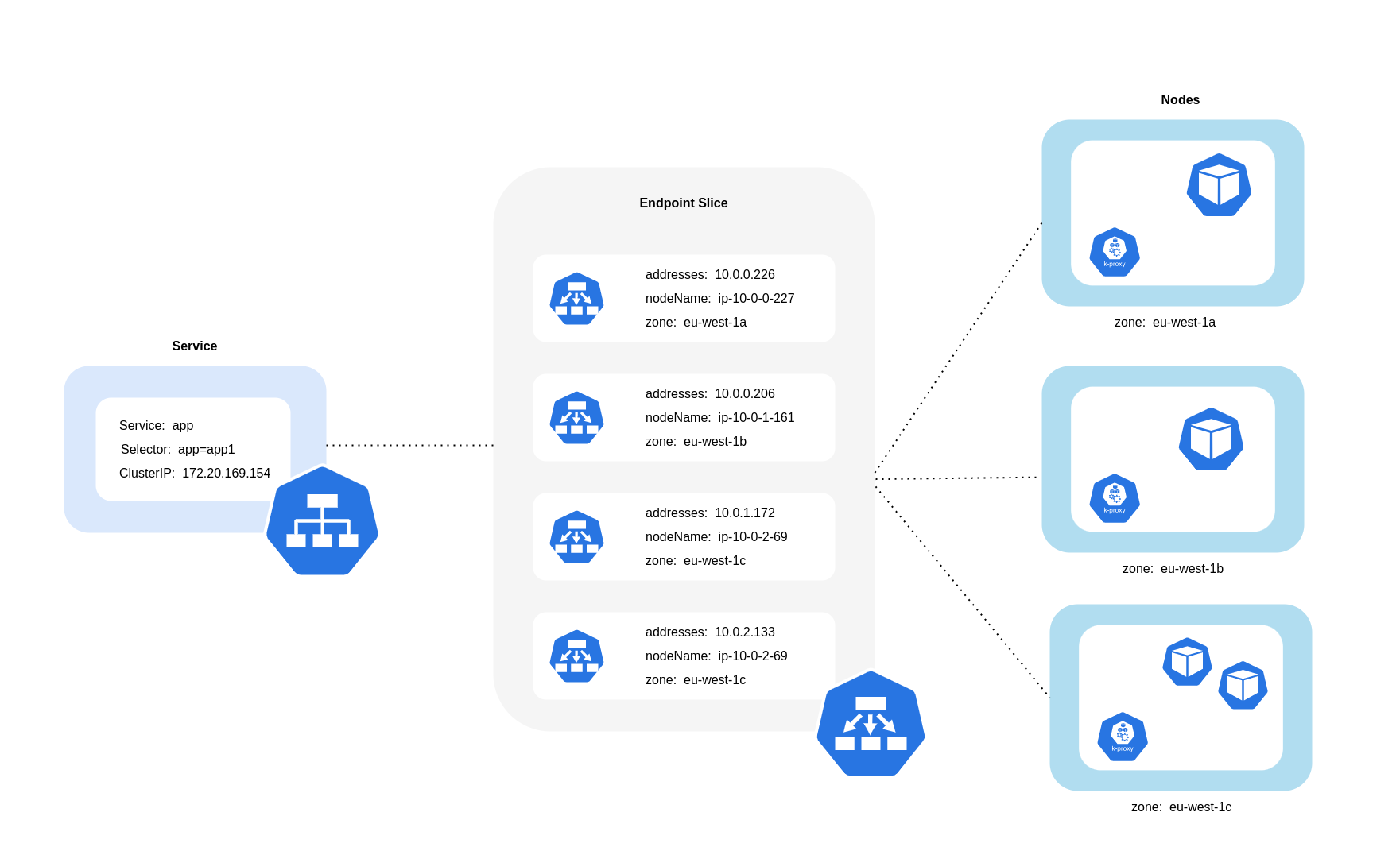

O diagrama abaixo mostra como EndpointSlices as dicas são organizadas de forma que kube-proxy possam saber para qual destino elas devem ir com base em seu ponto de origem zonal. Sem dicas, essa alocação ou organização não existe e o tráfego será enviado por proxy para diferentes destinos zonais, independentemente de onde venha.

Em alguns casos, o EndpointSlice controlador pode aplicar uma dica para uma zona diferente, o que significa que o endpoint pode acabar servindo tráfego proveniente de uma zona diferente. A razão para isso é tentar manter uma distribuição uniforme do tráfego entre endpoints em diferentes zonas.

Abaixo está um trecho de código sobre como habilitar o roteamento com reconhecimento de topologia para um serviço.

apiVersion: v1
kind: Service
metadata:
  name: orders-service
  namespace: ecommerce
  annotations:
    service.kubernetes.io/topology-mode: Auto
spec:
  selector:
    app: orders
  type: ClusterIP
  ports:

* protocol: TCP
port: 3003
targetPort: 3003

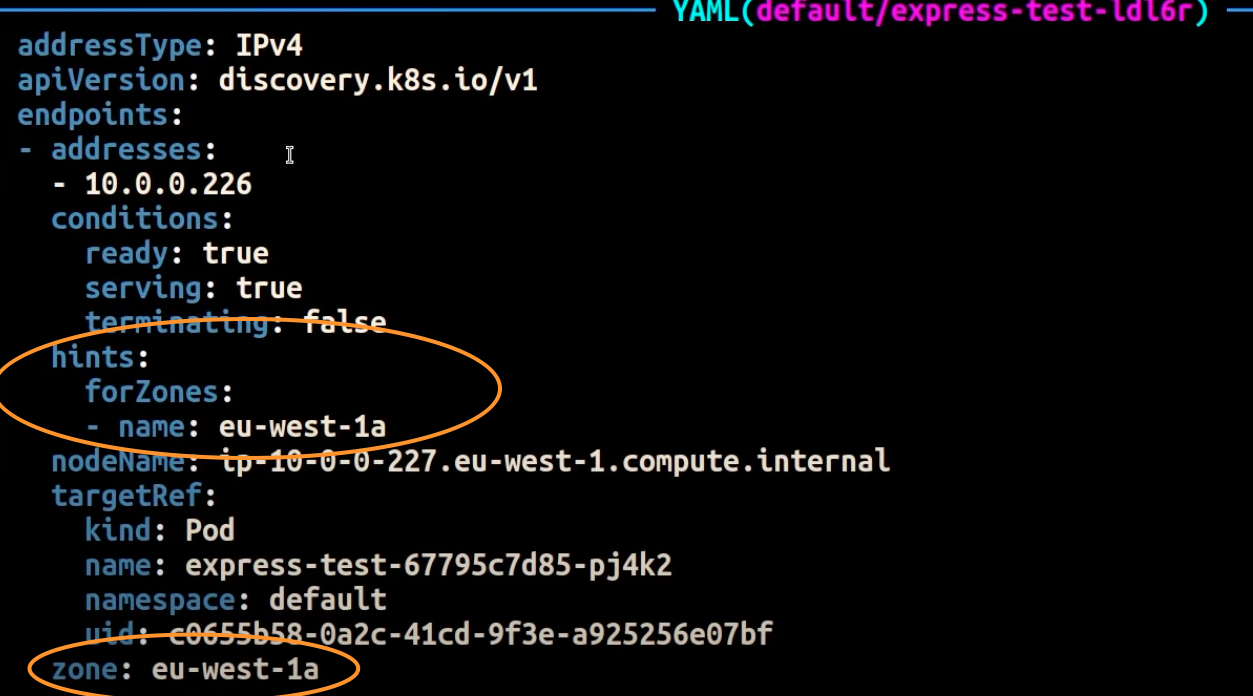

A captura de tela abaixo mostra o resultado de o EndpointSlice controlador ter aplicado com sucesso uma dica a um endpoint para uma réplica de pod em execução no AZ. eu-west-1a

Usando a distribuição de tráfego

Introduzida no Kubernetes 1.30 e disponibilizada geralmente na versão 1.33, a distribuição de tráfego oferece uma alternativa mais simples ao roteamento sensível à topologia para preferência de tráfego na mesma zona. Embora o roteamento sensível à topologia tente usar uma abordagem inteligente ao roteamento de tráfego para evitar sobrecarregar os endpoints, ele resultou em um comportamento imprevisível. Em vez disso, a distribuição de tráfego prioriza a previsibilidade. A PreferClose opção direciona o kube-proxy a criar regras que roteiam o tráfego para endpoints da mesma zona primeiro com base na dica zonal definida pelo controlador. EndpointSlice Quando nenhum endpoint da mesma zona está disponível, ele volta a distribuir o tráfego em qualquer endpoint de cluster para o Serviço. Esse recurso foi projetado para cargas de trabalho que aceitam a desvantagem de otimizar a proximidade, em vez da tentativa de distribuição uniforme da carga fornecida pelo Roteamento com Reconhecimento de Topologia.

Abaixo está um trecho de código sobre como ativar a distribuição de tráfego para um serviço.

apiVersion: v1
kind: Service
metadata:
  name: orders-service
  namespace: ecommerce
spec:
  trafficDistribution: PreferClose
  selector:
    app: orders
  type: ClusterIP
  ports:

* protocol: TCP
port: 3003
targetPort: 3003

Ao ativar a distribuição de tráfego, surge um desafio comum: os endpoints em uma única AZ podem ficar sobrecarregados se a maior parte do tráfego for originada dessa mesma zona. Essa sobrecarga pode criar problemas significativos:

Para superar esse desafio:

Usando autoescaladores: provisione nós para um AZ específico

É altamente recomendável executar suas cargas de trabalho em ambientes altamente disponíveis em várias AZs. Isso melhora a confiabilidade de seus aplicativos, especialmente quando há um incidente ou um problema com uma AZ. Caso você esteja disposto a sacrificar a confiabilidade para reduzir os custos relacionados à rede, você pode restringir seus nós a uma única AZ.

Para executar todos os seus pods na mesma AZ, provisione os nós de trabalho na mesma AZ ou agende os pods nos nós de trabalho em execução na mesma AZ. Para provisionar nós em uma única AZ, defina um grupo de nós com sub-redes pertencentes à mesma AZ com o Cluster Autoscaler (CA). Para Karpenter, use topology.kubernetes.io/zone e especifique o AZ em que você gostaria de criar os nós de trabalho. Por exemplo, o trecho do provisionador Karpenter abaixo provisiona os nós na AZ us-west-2a.

Karpenter

apiVersion: karpenter.sh/v1
kind: Provisioner
metadata:
name: single-az
spec:
  requirements:

* key: "topology.kubernetes.io/zone"`
operator: In
values: ["us-west-2a"]

Autoescalador de cluster (CA)

apiVersion: eksctl.io/v1alpha5
kind: ClusterConfig
metadata:
  name: my-ca-cluster
  region: us-east-1
  version: "1.21"
availabilityZones:

* us-east-1a
managedNodeGroups:
* name: managed-nodes
labels:
  role: managed-nodes
instanceType: t3.medium
minSize: 1
maxSize: 10
desiredCapacity: 1
...

Usando a atribuição de pod e a afinidade de nós

Como alternativa, se você tiver nós de trabalho em execução em várias AZs, cada nó teria o rótulo topology.kubernetes. io/zonecom o valor de seu AZ (como us-west-2a ou us-west-2b). Você pode utilizar nodeSelector ou nodeAffinity programar pods para os nós em uma única AZ. Por exemplo, o arquivo de manifesto a seguir agendará o pod dentro de um nó em execução no AZ us-west-2a.

apiVersion: v1
kind: Pod
metadata:
  name: nginx
  labels:
    env: test
spec:
  nodeSelector:
    topology.kubernetes.io/zone: us-west-2a
  containers:

* name: nginx
image: nginx
imagePullPolicy: IfNotPresent

Restringindo o tráfego a um nó

Há casos em que restringir o tráfego em um nível zonal não é suficiente. Além de reduzir custos, você pode ter a necessidade adicional de reduzir a latência da rede entre determinados aplicativos que têm intercomunicação frequente. Para obter o desempenho ideal da rede e reduzir os custos, você precisa de uma maneira de restringir o tráfego a um nó específico. Por exemplo, o Microsserviço A deve sempre se comunicar com o Microsserviço B no Nó 1, mesmo em configurações de alta disponibilidade (HA). Fazer com que o microsserviço A no nó 1 converse com o microsserviço B no nó 2 pode ter um impacto negativo no desempenho desejado para aplicativos dessa natureza, especialmente se o nó 2 estiver totalmente em uma AZ separada.

Usando a política de tráfego interno do serviço

Para restringir o tráfego da rede do pod a um nó, você pode usar a política de tráfego interno do Serviço . Por padrão, o tráfego enviado para o serviço de uma carga de trabalho será distribuído aleatoriamente entre os diferentes endpoints gerados. Portanto, em uma arquitetura de HA, isso significa que o tráfego do microsserviço A pode ir para qualquer réplica do microsserviço B em qualquer nó nas diferentes AZs. No entanto, com a política de tráfego interno do Serviço definida comoLocal, o tráfego ficará restrito aos endpoints no nó de onde o tráfego se originou. Essa política determina o uso exclusivo de endpoints locais do nó. Por implicação, os custos relacionados ao tráfego de rede para essa carga de trabalho serão menores do que se a distribuição fosse em todo o cluster. Além disso, a latência será menor, tornando seu aplicativo mais eficiente.

Abaixo está um trecho de código sobre como definir a política interna de tráfego para um serviço.

apiVersion: v1
kind: Service
metadata:
  name: orders-service
  namespace: ecommerce
spec:
  selector:
    app: orders
  type: ClusterIP
  ports:

* protocol: TCP
port: 3003
targetPort: 3003
  internalTrafficPolicy: Local

Para evitar comportamentos inesperados de seu aplicativo devido a quedas de tráfego, você deve considerar as seguintes abordagens:

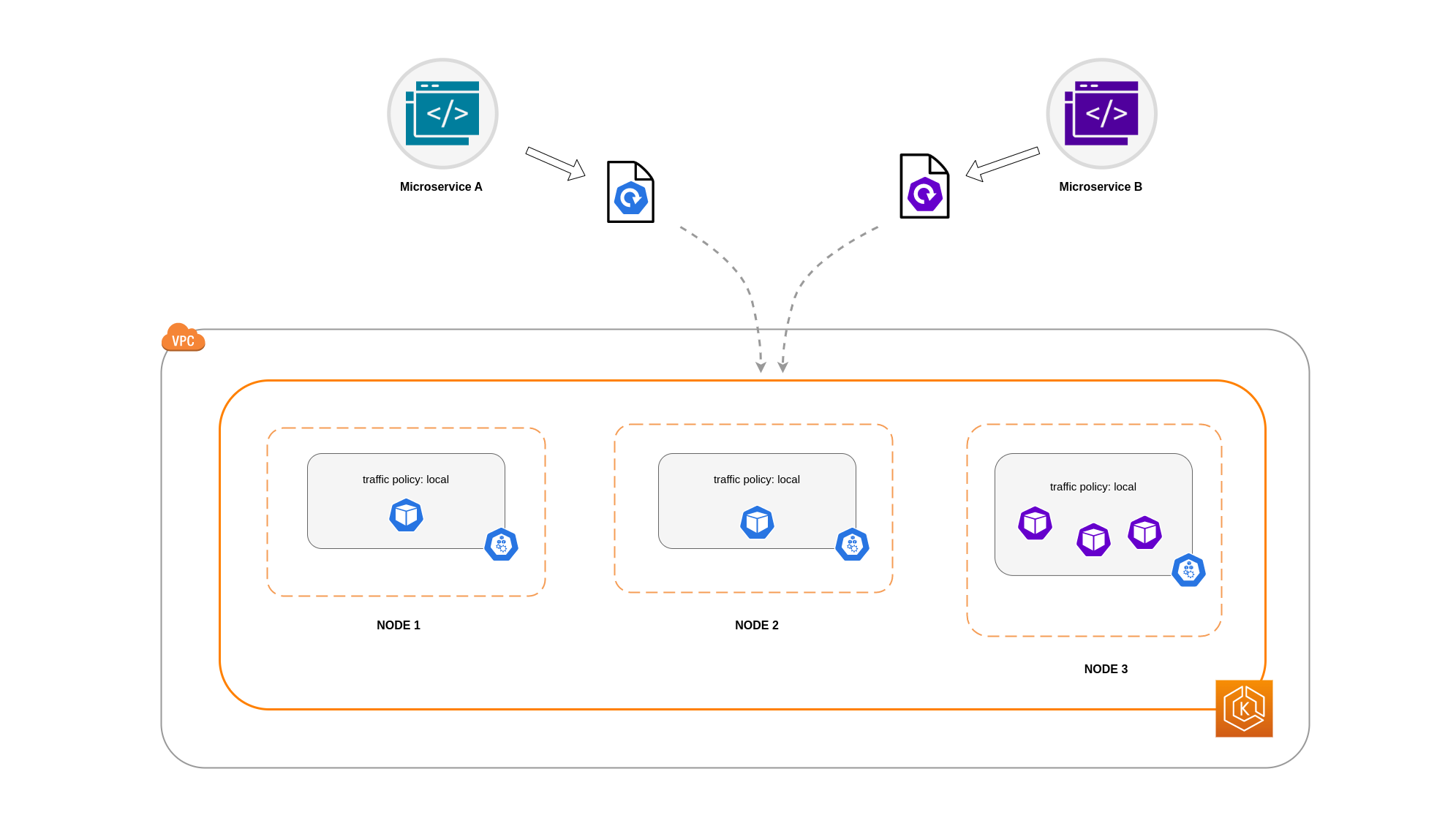

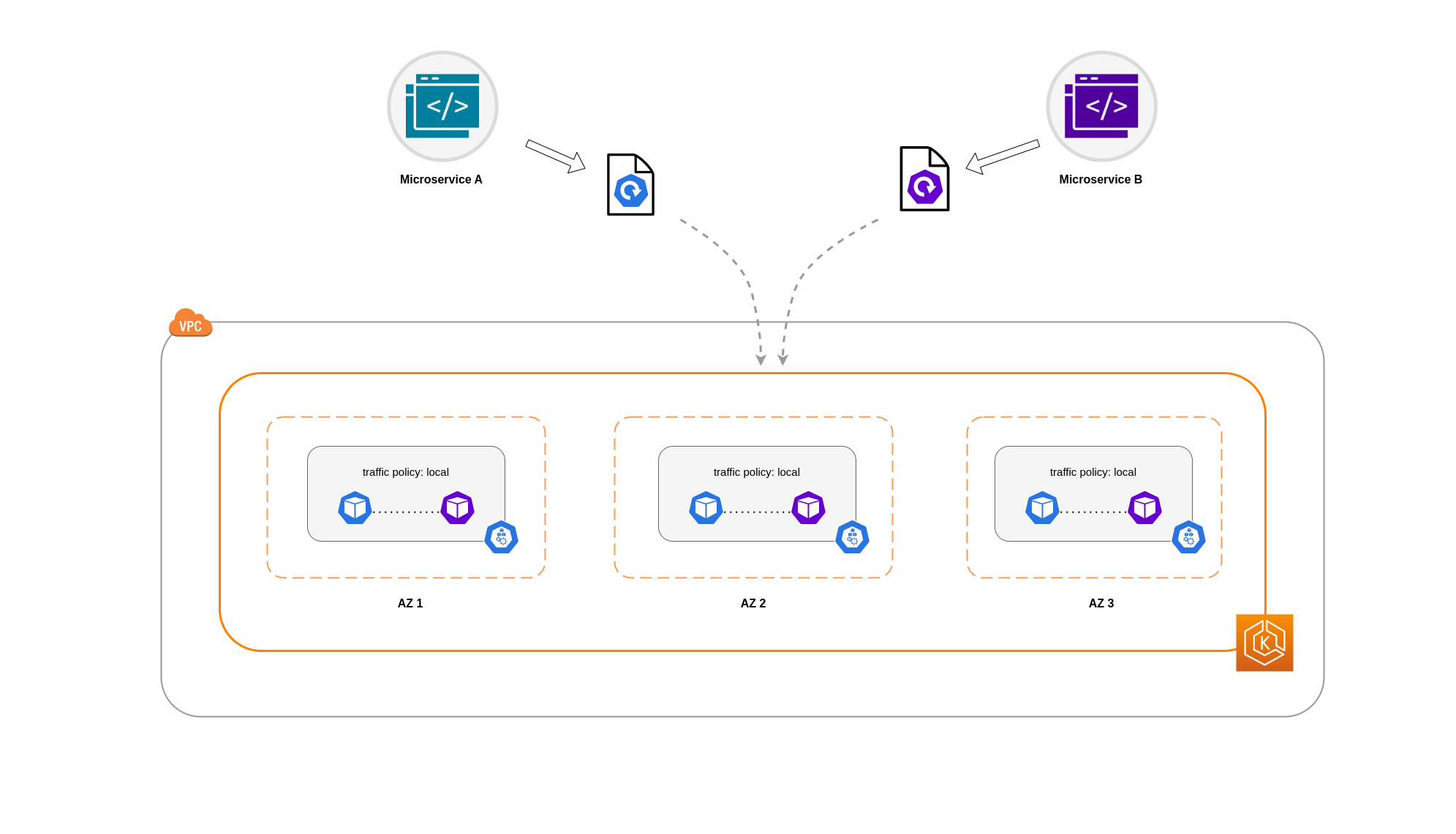

Neste exemplo, você tem 2 réplicas do microsserviço A e 3 réplicas do microsserviço B. Se o microsserviço A tiver suas réplicas espalhadas entre os nós 1 e 2 e o microsserviço B tiver todas as suas três réplicas no nó 3, eles não conseguirão se comunicar por causa da política interna de tráfego. Local Quando não há endpoints locais de nós disponíveis, o tráfego é interrompido.

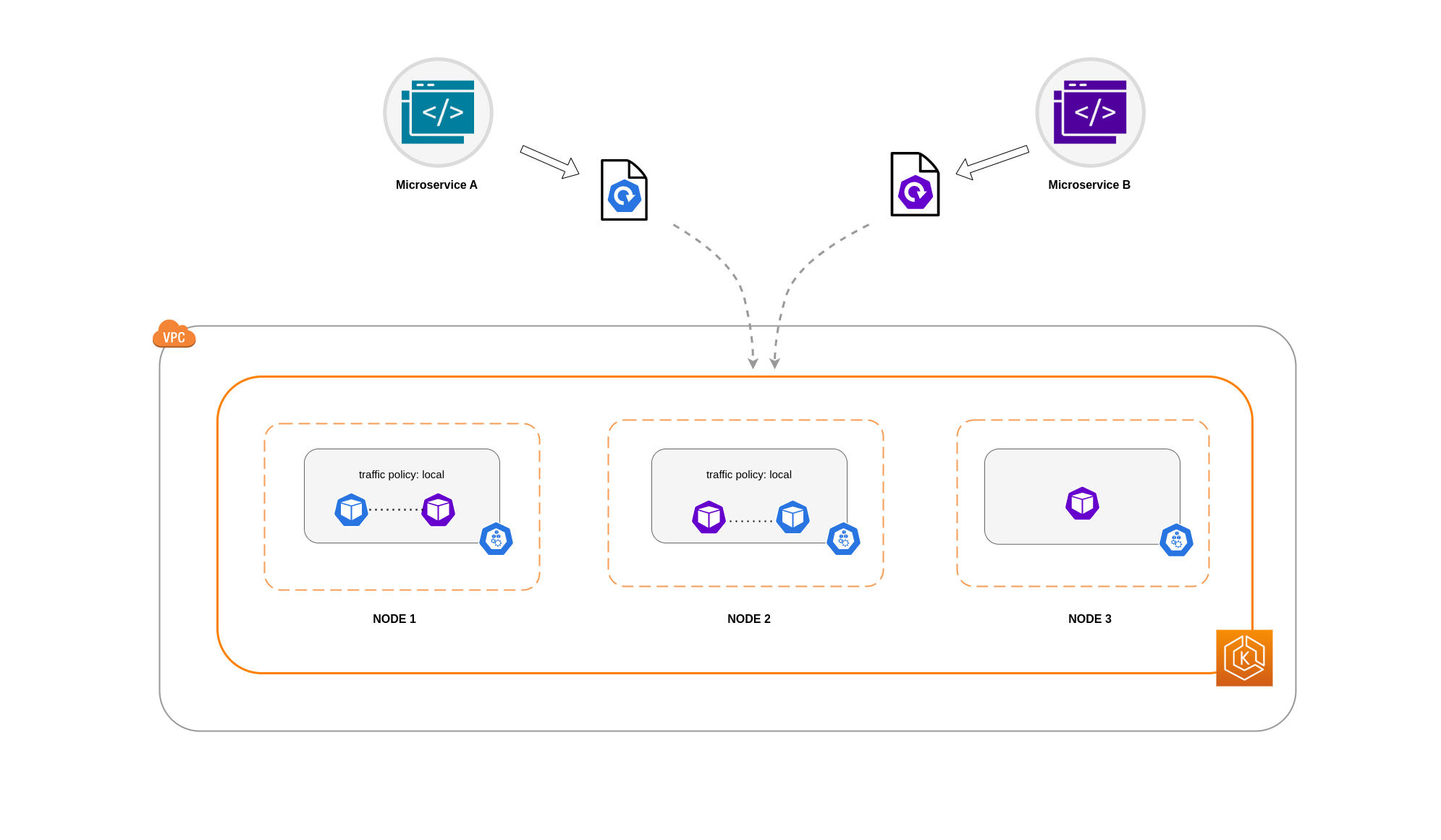

Se o Microservice B tiver 2 de suas 3 réplicas nos nós 1 e 2, haverá comunicação entre os aplicativos de mesmo nível. Mas você ainda teria uma réplica isolada do Microsserviço B sem nenhuma réplica de mesmo nível com a qual se comunicar.

Usando a política de tráfego interno do serviço com restrições de propagação de topologia

Usar a política de tráfego interno em conjunto com as restrições de distribuição de topologia pode ser útil para garantir que você tenha o número certo de réplicas para comunicar microsserviços em diferentes nós.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: express-test
spec:
  replicas: 6
  selector:
    matchLabels:
      app: express-test
  template:
    metadata:
      labels:
        app: express-test
        tier: backend
    spec:
      topologySpreadConstraints:
      - maxSkew: 1
        topologyKey: "topology.kubernetes.io/zone"
        whenUnsatisfiable: ScheduleAnyway
        labelSelector:
          matchLabels:
            app: express-test

Usando a política de tráfego interno do serviço com as regras de afinidade do pod

Outra abordagem é usar as regras de afinidade do pod ao usar a política de tráfego interno do Serviço. Com a afinidade de pods, você pode influenciar o programador a co-localizar determinados pods devido à comunicação frequente deles. Ao aplicar restrições estritas de agendamento (requiredDuringSchedulingIgnoredDuringExecution) em determinados pods, isso fornecerá melhores resultados para a colocalização de pods quando o agendador estiver colocando pods em nós.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: graphql
  namespace: ecommerce
  labels:
    app.kubernetes.io/version: "0.1.6"
    ...
    spec:
      serviceAccountName: graphql-service-account
      affinity:
        podAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchExpressions:
              - key: app
                operator: In
                values:
                - orders
            topologyKey: "kubernetes.io/hostname"

Comunicação entre balanceador de carga e pod

Normalmente, as cargas de trabalho do EKS são lideradas por um balanceador de carga que distribui o tráfego para os pods relevantes em seu cluster EKS. Sua arquitetura pode incluir balanceadores de carga internos voltados para o and/or exterior. Dependendo da arquitetura e das configurações de tráfego de rede, a comunicação entre balanceadores de carga e pods pode contribuir significativamente para as cobranças de transferência de dados.

Você pode usar o AWS Load Balancer Controller para gerenciar automaticamente a criação de recursos do ELB (ALB e NLB). As cobranças de transferência de dados que você incorre nessas configurações dependerão do caminho percorrido pelo tráfego da rede. O AWS Load Balancer Controller oferece suporte a dois modos de tráfego de rede, modo instância e modo ip.

Ao usar o modo de instância, um NodePort será aberto em cada nó em seu cluster EKS. O balanceador de carga então distribuirá o tráfego uniformemente entre os nós. Se um nó tiver o pod de destino em execução nele, não haverá custos de transferência de dados. No entanto, se o pod de destino estiver em um nó separado e em um AZ diferente do NodePort receptor do tráfego, haverá um salto de rede extra do kube-proxy para o pod de destino. Nesse cenário, haverá cobranças de transferência de dados Cross-AZ. Devido à distribuição uniforme do tráfego entre os nós, é muito provável que haja cobranças adicionais de transferência de dados associadas aos saltos de tráfego de rede entre zonas dos kube-proxies para os pods de destino relevantes.

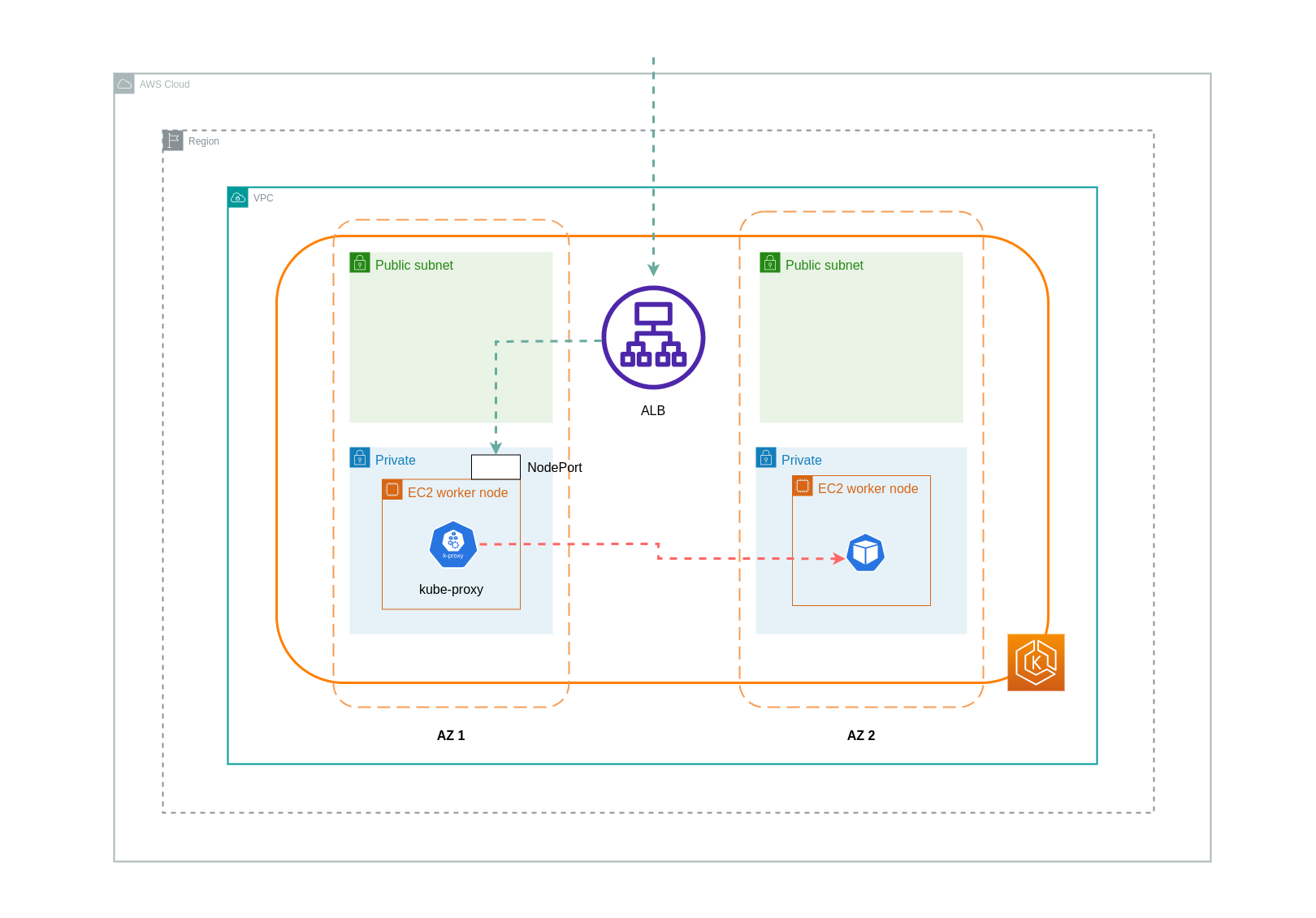

O diagrama abaixo mostra um caminho de rede para o tráfego fluindo do balanceador de carga para o e NodePort, posteriormente, do kube-proxy pod de destino em um nó separado em uma AZ diferente. Esse é um exemplo da configuração do modo de instância.

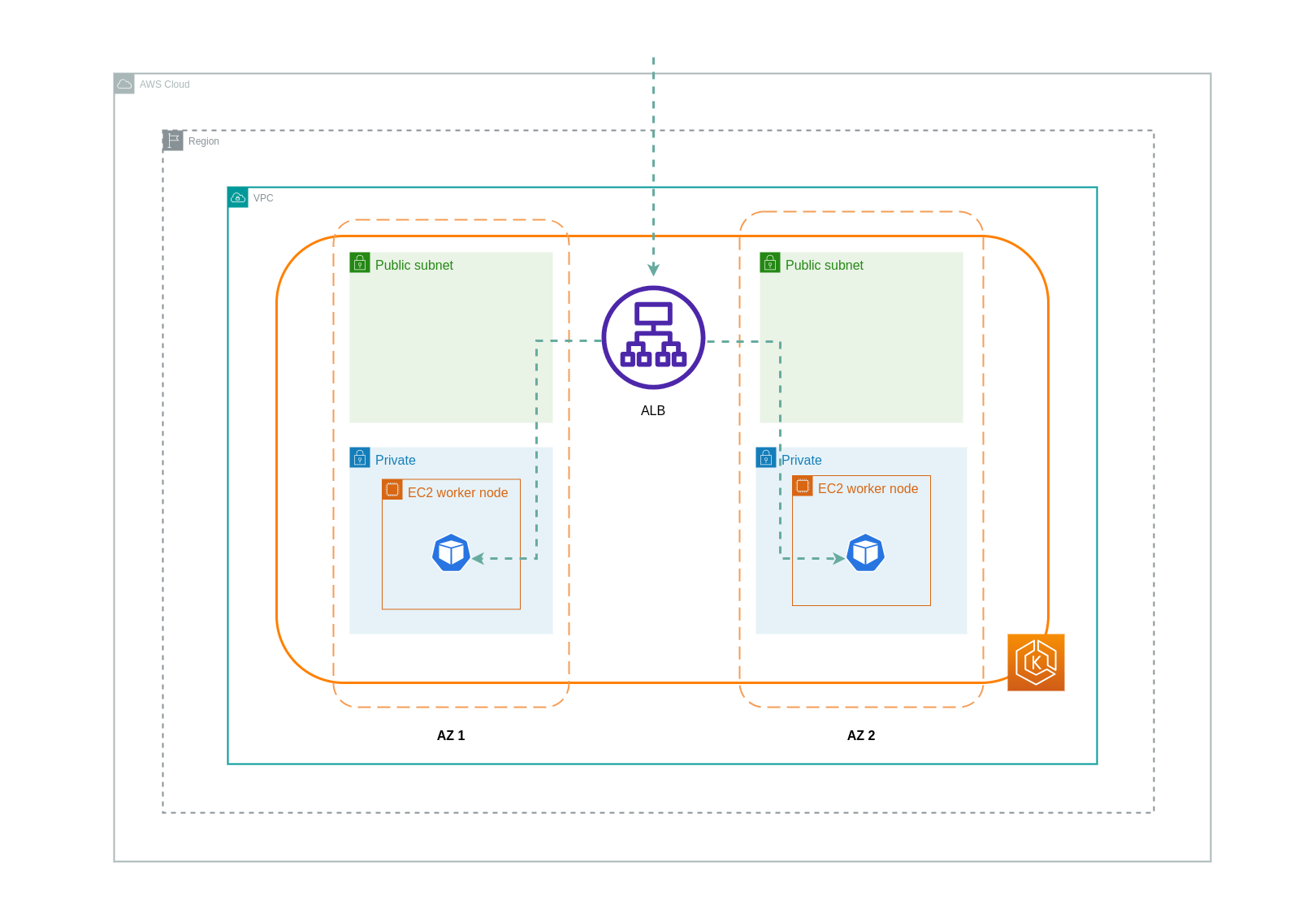

Ao usar o modo ip, o tráfego da rede é enviado por proxy do balanceador de carga diretamente para o pod de destino. Como resultado, não há cobranças de transferência de dados envolvidas nessa abordagem.

O diagrama abaixo mostra os caminhos de rede para o tráfego que flui do balanceador de carga para os pods no modo IP da rede.

Transferência de dados do Container Registry

Amazon ECR

A transferência de dados para o registro privado do Amazon ECR é gratuita. In-region a transferência de dados não tem nenhum custo, mas a transferência de dados para a Internet e entre regiões será cobrada de acordo com as taxas de transferência de dados pela Internet em ambos os lados da transferência.

Você deve utilizar o recurso de replicação de imagem incorporado do ECR para replicar as imagens de contêiner relevantes na mesma região de suas cargas de trabalho. Dessa forma, a replicação seria carregada uma vez e todas as imagens da mesma região (intrarregião) seriam gratuitas.

Você pode reduzir ainda mais os custos de transferência de dados associados à extração de imagens do ECR (transferência de dados para fora) usando o Interface VPC Endpoints para se conectar aos repositórios ECR da região. A abordagem alternativa de se conectar ao endpoint público da AWS do ECR (por meio de um gateway NAT e um gateway de Internet) resultará em maiores custos de processamento e transferência de dados. A próxima seção abordará a redução dos custos de transferência de dados entre suas cargas de trabalho e os serviços da AWS com mais detalhes.

Se você estiver executando cargas de trabalho com imagens especialmente grandes, você pode criar suas próprias imagens de máquina da Amazon (AMIs) personalizadas com imagens de contêiner pré-armazenadas em cache. Isso pode reduzir o tempo inicial de extração da imagem e os possíveis custos de transferência de dados de um registro de contêiner para os nós de trabalho do EKS.

Transferência de dados para os serviços da & AWS na Internet

É uma prática comum integrar cargas de trabalho do Kubernetes com outros serviços da AWS ou ferramentas e plataformas de terceiros pela Internet. A infraestrutura de rede subjacente usada para rotear o tráfego de e para o destino relevante pode afetar os custos incorridos no processo de transferência de dados.

Usando gateways NAT

Os gateways NAT são componentes de rede que realizam a conversão de endereços de rede (NAT). O diagrama abaixo mostra os pods em um cluster EKS se comunicando com outros serviços da AWS (Amazon ECR, DynamoDB e S3) e plataformas de terceiros. Neste exemplo, os pods estão sendo executados em sub-redes privadas em AZs separadas. Para enviar e receber tráfego da Internet, um gateway NAT é implantado na sub-rede pública de uma AZ, permitindo que qualquer recurso com endereços IP privados compartilhe um único endereço IP público para acessar a Internet. Esse gateway NAT, por sua vez, se comunica com o componente Internet Gateway, permitindo que os pacotes sejam enviados ao destino final.

Ao usar gateways NAT para esses casos de uso, você pode minimizar os custos de transferência de dados implantando um gateway NAT em cada AZ. Dessa forma, o tráfego roteado para a Internet passará pelo NAT Gateway na mesma AZ, evitando a transferência de dados entre AZ. No entanto, mesmo que você economize no custo da transferência de dados Inter-AZ, a implicação dessa configuração é que você incorrerá no custo de um gateway NAT adicional em sua arquitetura.

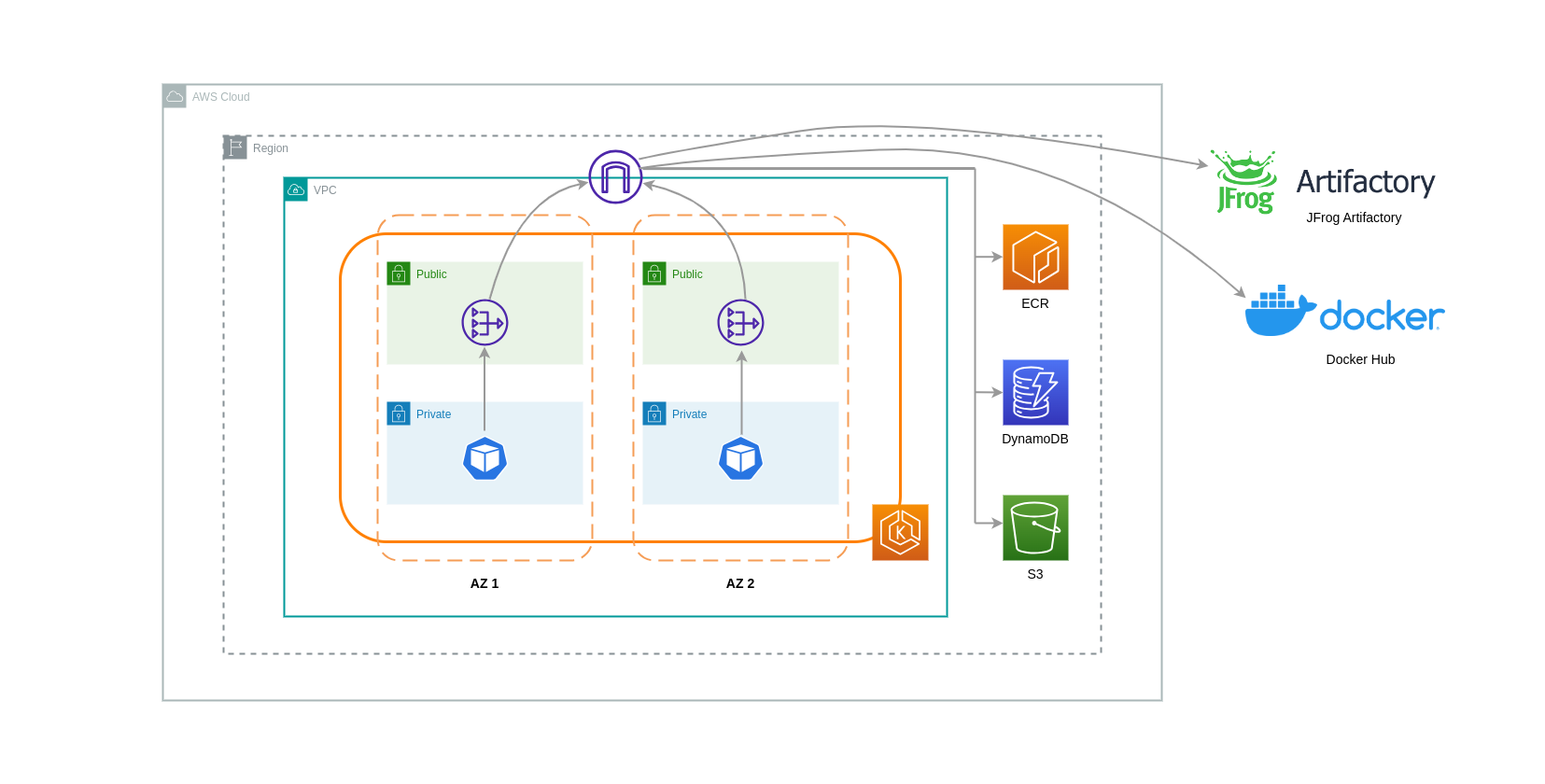

Essa abordagem recomendada é mostrada no diagrama abaixo.

Uso de endpoints da VPC

Para reduzir ainda mais os custos nessas arquiteturas, você deve usar VPC Endpoints para estabelecer conectividade entre suas cargas de trabalho e os serviços da AWS. Os VPC Endpoints permitem que você acesse os serviços da AWS de dentro de uma VPC sem que data/network pacotes percorram a Internet. Todo o tráfego é interno e permanece na rede da AWS. Há dois tipos de VPC Endpoints: VPC Endpoints de interface (suportados por muitos serviços da AWS) e VPC Endpoints de Gateway (suportados somente pelo S3 e pelo DynamoDB).

Endpoints VPC do Gateway

Não há custos por hora ou de transferência de dados associados ao Gateway VPC Endpoints. Ao usar o Gateway VPC Endpoints, é importante observar que eles não podem ser estendidos além dos limites da VPC. Eles não podem ser usados em emparelhamento de VPC, redes VPN ou via Direct Connect.

Interface VPC Endpoints

Os VPC Endpoints têm uma cobrança por hora e uma cobrança adicional associada ao processamento de dados por meio do ENI subjacente. Observe que a transferência de dados Inter-AZ não é cobrada.

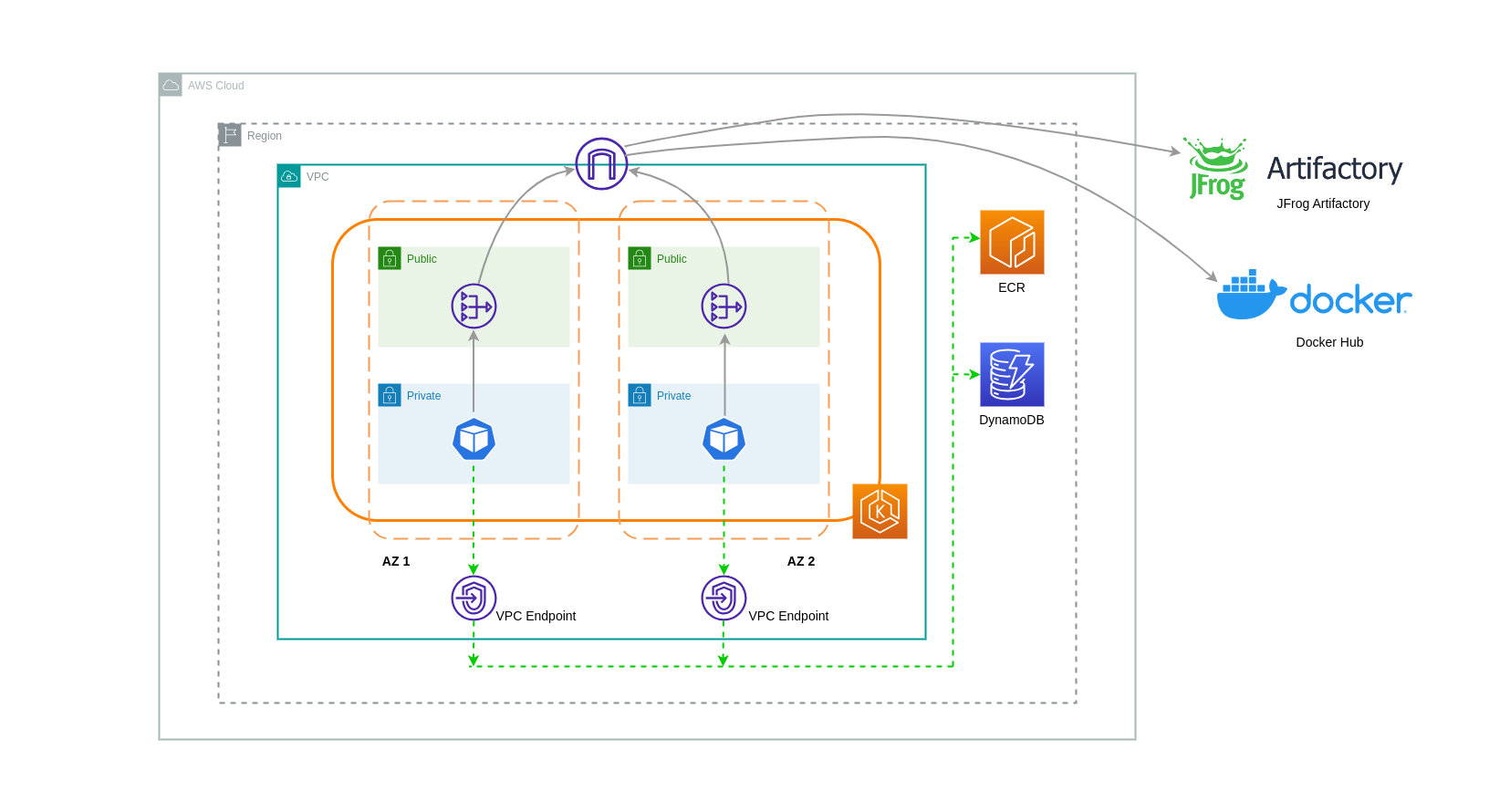

O diagrama abaixo mostra os pods se comunicando com os serviços da AWS por meio de VPC Endpoints.

Transferência de dados entre VPCs

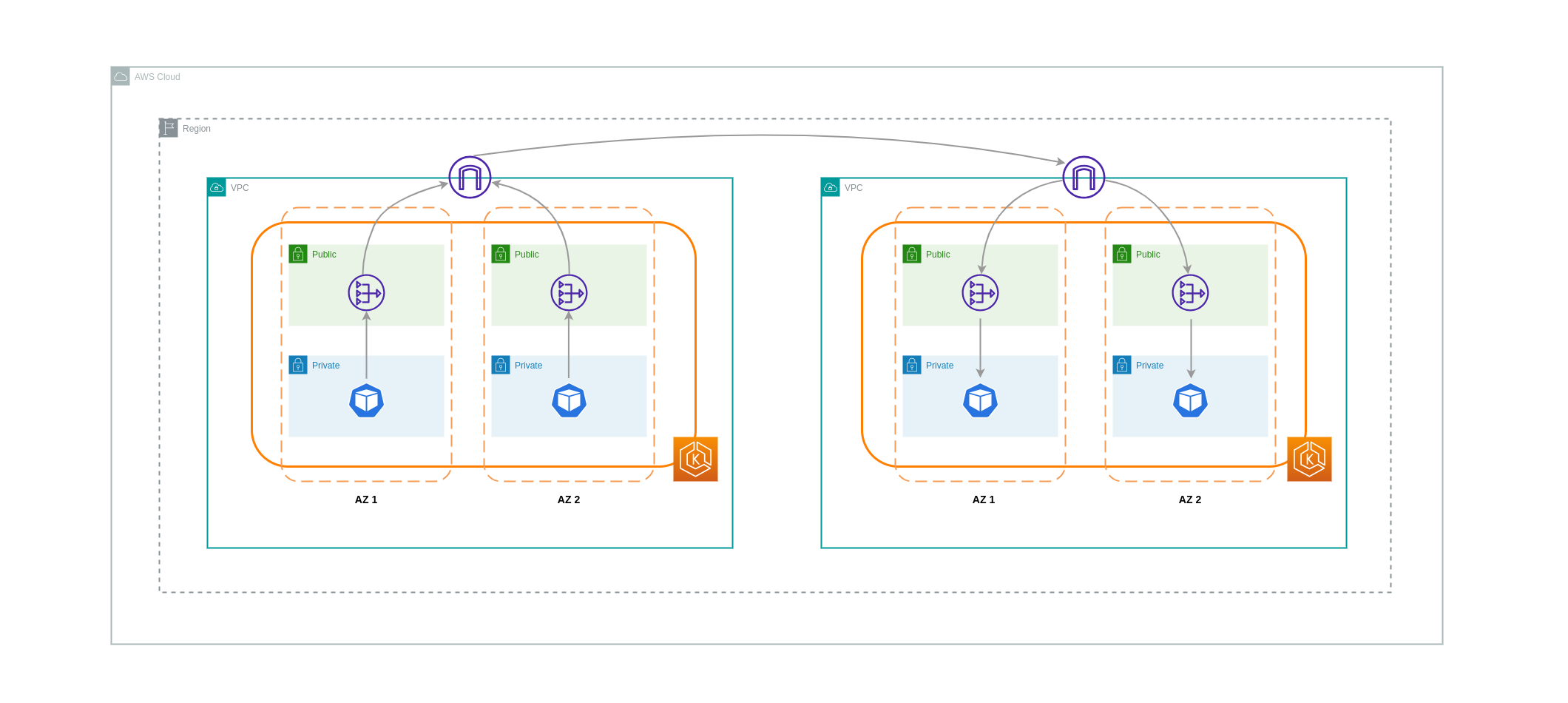

Em alguns casos, você pode ter cargas de trabalho em VPCs distintas (dentro da mesma região da AWS) que precisam se comunicar umas com as outras. Isso pode ser feito permitindo que o tráfego atravesse a Internet pública por meio de Gateways da Internet conectados às respectivas VPCs. Essa comunicação pode ser ativada por meio da implantação de componentes de infraestrutura, como instâncias do EC2, gateways NAT ou instâncias NAT em sub-redes públicas. No entanto, uma configuração que inclua esses componentes incorrerá em cobranças pelos processing/transferring dados que entram e saem das VPCs. Se o tráfego de e para as VPCs separadas estiver se movendo entre AZs, haverá uma cobrança adicional na transferência de dados. O diagrama abaixo mostra uma configuração que usa gateways NAT e gateways da Internet para estabelecer comunicação entre cargas de trabalho em diferentes VPCs.

Conexões de emparelhamento de VPC

Para reduzir os custos desses casos de uso, você pode usar o peering de VPC. Com uma conexão VPC Peering, não há cobranças de transferência de dados para o tráfego de rede que permanece dentro da mesma AZ. Se o tráfego cruzar AZs, haverá um custo. No entanto, a abordagem de emparelhamento de VPC é recomendada para uma comunicação econômica entre cargas de trabalho em VPCs separadas dentro da mesma região da AWS. No entanto, é importante observar que o emparelhamento de VPC é eficaz principalmente para conectividade VPC 1:1 porque não permite redes transitivas.

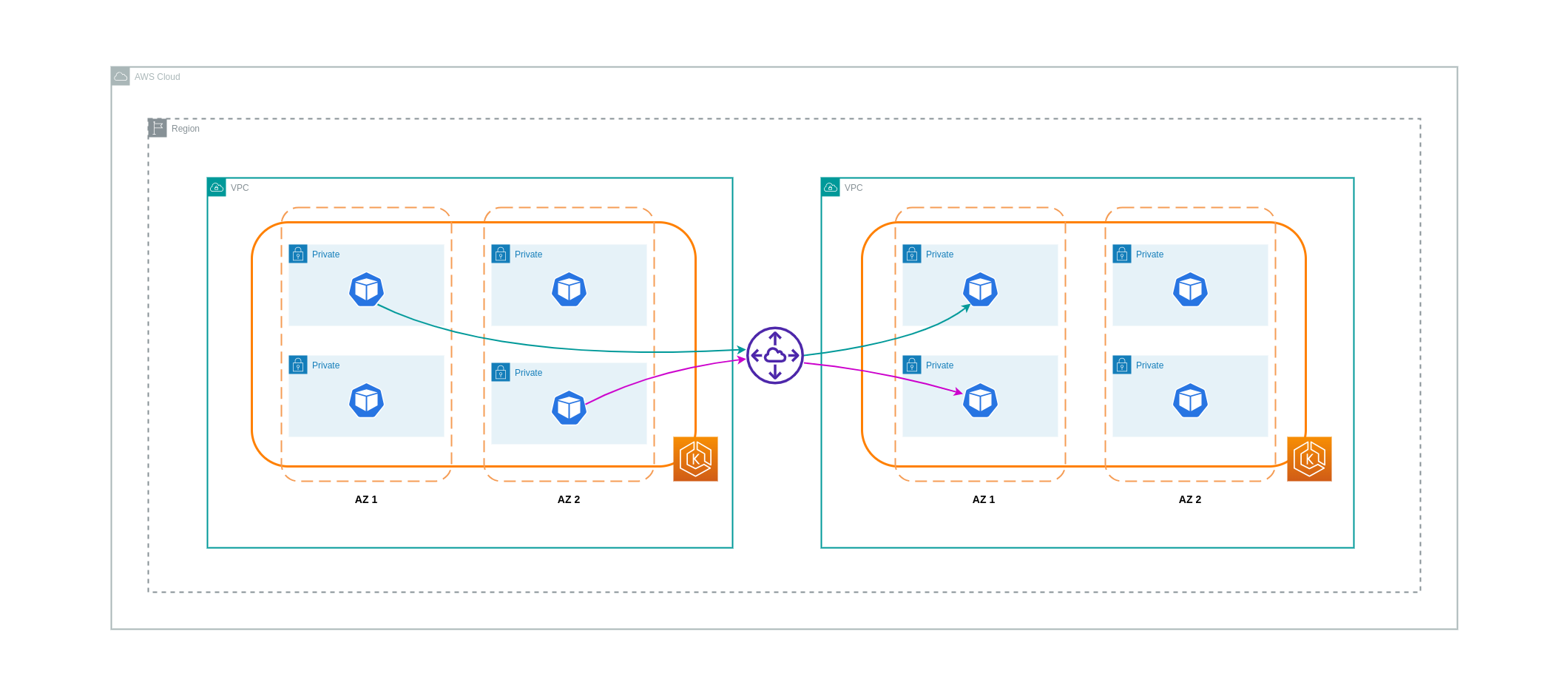

O diagrama abaixo é uma representação de alto nível da comunicação de cargas de trabalho por meio de uma conexão de emparelhamento VPC.

Conexões de rede transitivas

Conforme mencionado na seção anterior, as conexões de emparelhamento de VPC não permitem conectividade de rede transitiva. Se você quiser conectar 3 ou mais VPCs com requisitos de rede transitivos, use um Transit Gateway (TGW). Isso permitirá que você supere os limites do emparelhamento de VPC ou qualquer sobrecarga operacional associada a ter várias conexões de emparelhamento de VPC entre várias VPCs. Você é cobrado por hora e pelos dados enviados ao TGW. Não há custo de destino associado ao tráfego Inter-AZ que flui pelo TGW.

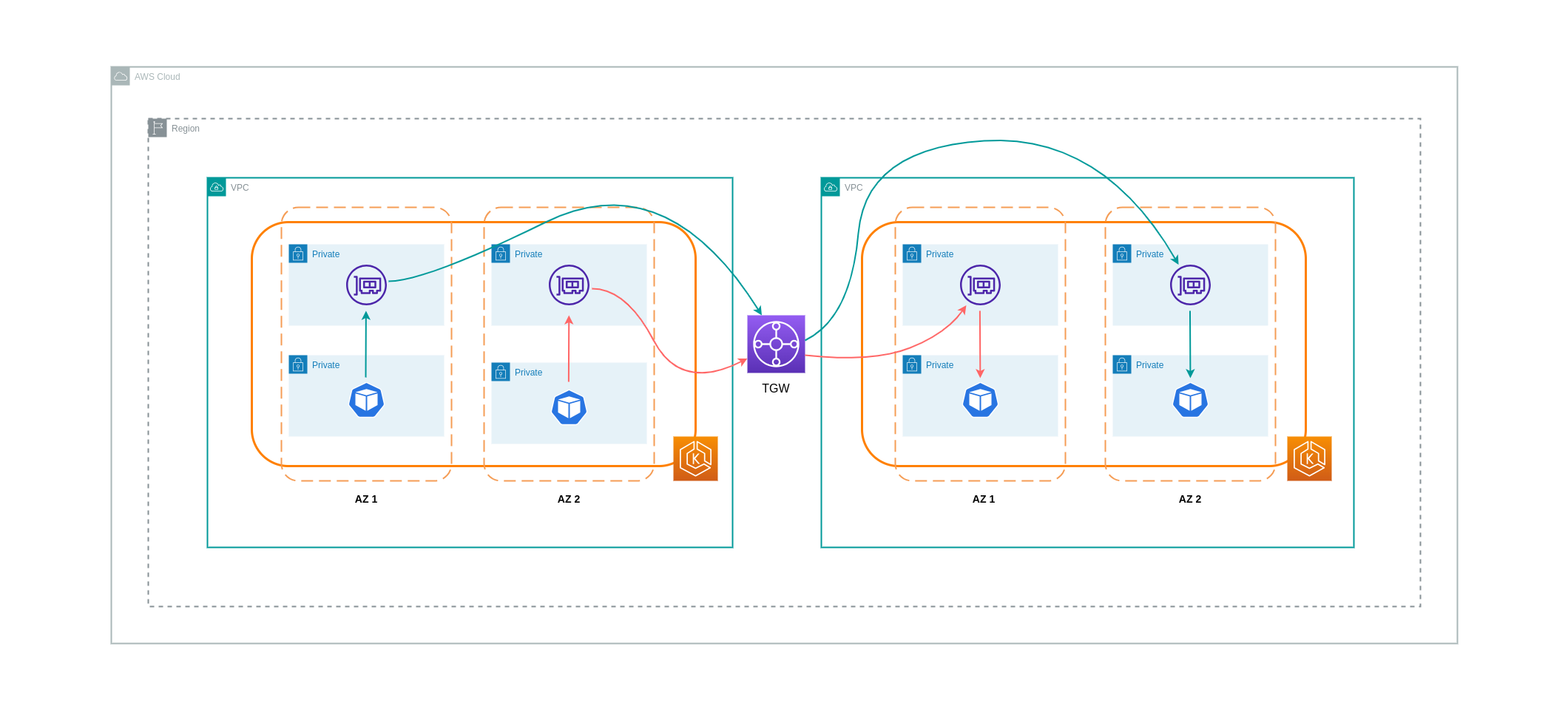

O diagrama abaixo mostra o tráfego Inter-AZ fluindo por um TGW entre cargas de trabalho em diferentes VPCs, mas dentro da mesma região da AWS.

Usando um Service Mesh

As malhas de serviço oferecem recursos de rede poderosos que podem ser usados para reduzir os custos relacionados à rede em seus ambientes de cluster EKS. No entanto, você deve considerar cuidadosamente as tarefas operacionais e a complexidade que uma malha de serviços introduzirá em seu ambiente se você adotar uma.

Restringindo o tráfego às zonas de disponibilidade

Usando a distribuição ponderada por localidade do Istio

O Istio permite que você aplique políticas de rede ao tráfego após a ocorrência do roteamento. Isso é feito usando regras de destino, como distribuição ponderada por localidade. Usando esse recurso, você pode controlar o peso (expresso como uma porcentagem) do tráfego que pode ir para um determinado destino com base em sua origem. A origem desse tráfego pode ser de um balanceador de carga externo (ou voltado para o público) ou de um pod dentro do próprio cluster. Quando todos os endpoints do pod estiverem disponíveis, a localidade será selecionada com base em um algoritmo ponderado de balanceamento de carga redondo. No caso de determinados endpoints não serem íntegros ou não estarem disponíveis, o peso da localidade será automaticamente ajustado para refletir essa alteração nos endpoints disponíveis.

As regras de destino do Istio detalhadas acima também podem ser aplicadas para gerenciar o tráfego de um balanceador de carga para pods em seu cluster EKS. As regras de distribuição ponderada por localidade podem ser aplicadas a um serviço que recebe tráfego de um balanceador de carga altamente disponível (especificamente o gateway de entrada). Essas regras permitem que você controle a quantidade de tráfego que vai para onde, com base em sua origem zonal — nesse caso, o balanceador de carga. Se configurado corretamente, haverá menos tráfego de saída entre zonas em comparação com um balanceador de carga que distribui o tráfego de maneira uniforme ou aleatória para réplicas de pod em diferentes AZs.

Abaixo está um exemplo de bloco de código de um recurso de regra de destino no Istio. Como pode ser visto abaixo, esse recurso especifica configurações ponderadas para o tráfego de entrada de 3 AZs diferentes na região. eu-west-1 Essas configurações declaram que a maioria do tráfego de entrada (70% nesse caso) de uma determinada AZ deve ser enviada por proxy para um destino na mesma AZ de origem.

apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  name: express-test-dr
spec:
  host: express-test.default.svc.cluster.local
  trafficPolicy:
    loadBalancer:                      +
      localityLbSetting:
        distribute:
        - from: eu-west-1/eu-west-1a/  +
          to:
            "eu-west-1/eu-west-1a/_": 70
            "eu-west-1/eu-west-1b/_": 20
            "eu-west-1/eu-west-1c/_": 10
        - from: eu-west-1/eu-west-1b/_  +
          to:
            "eu-west-1/eu-west-1a/_": 20
            "eu-west-1/eu-west-1b/_": 70
            "eu-west-1/eu-west-1c/_": 10
        - from: eu-west-1/eu-west-1c/_  +
          to:
            "eu-west-1/eu-west-1a/_": 20
            "eu-west-1/eu-west-1b/_": 10
            "eu-west-1/eu-west-1c/*": 70**
    connectionPool:
      http:
        http2MaxRequests: 10
        maxRequestsPerConnection: 10
    outlierDetection:
      consecutiveGatewayErrors: 1
      interval: 1m
      baseEjectionTime: 30s

O diagrama abaixo mostra um cenário no qual há um balanceador de carga altamente disponível na região eu-west-1 e a distribuição ponderada por localidade é aplicada. A política de regra de destino desse diagrama está configurada para enviar 60% do tráfego proveniente de eu-west-1a para pods no mesmo AZ, enquanto 40% do tráfego de eu-west-1a deve ir para pods em eu-west-1b.

Restringindo o tráfego para zonas e nós de disponibilidade

Usando a política de tráfego interno do serviço com o Istio

Para reduzir os custos de rede associados ao tráfego externo de entrada e ao tráfego interno entre os pods, você pode combinar as regras de destino do Istio e a política de tráfego interno do Kubernetes Service. A maneira de combinar as regras de destino do Istio com a política de tráfego interno do serviço dependerá muito de três coisas:

O diagrama abaixo mostra como seria o fluxo da rede no caso de uma solicitação aninhada e como as políticas mencionadas anteriormente controlariam o tráfego.

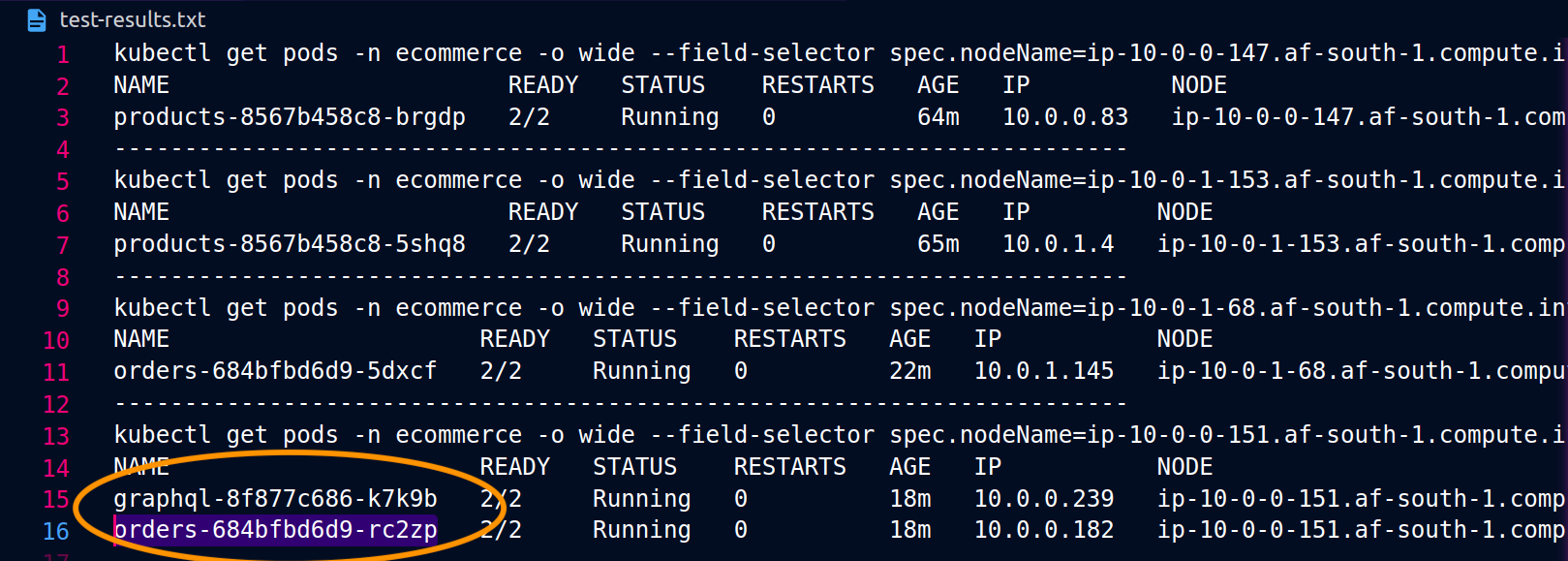

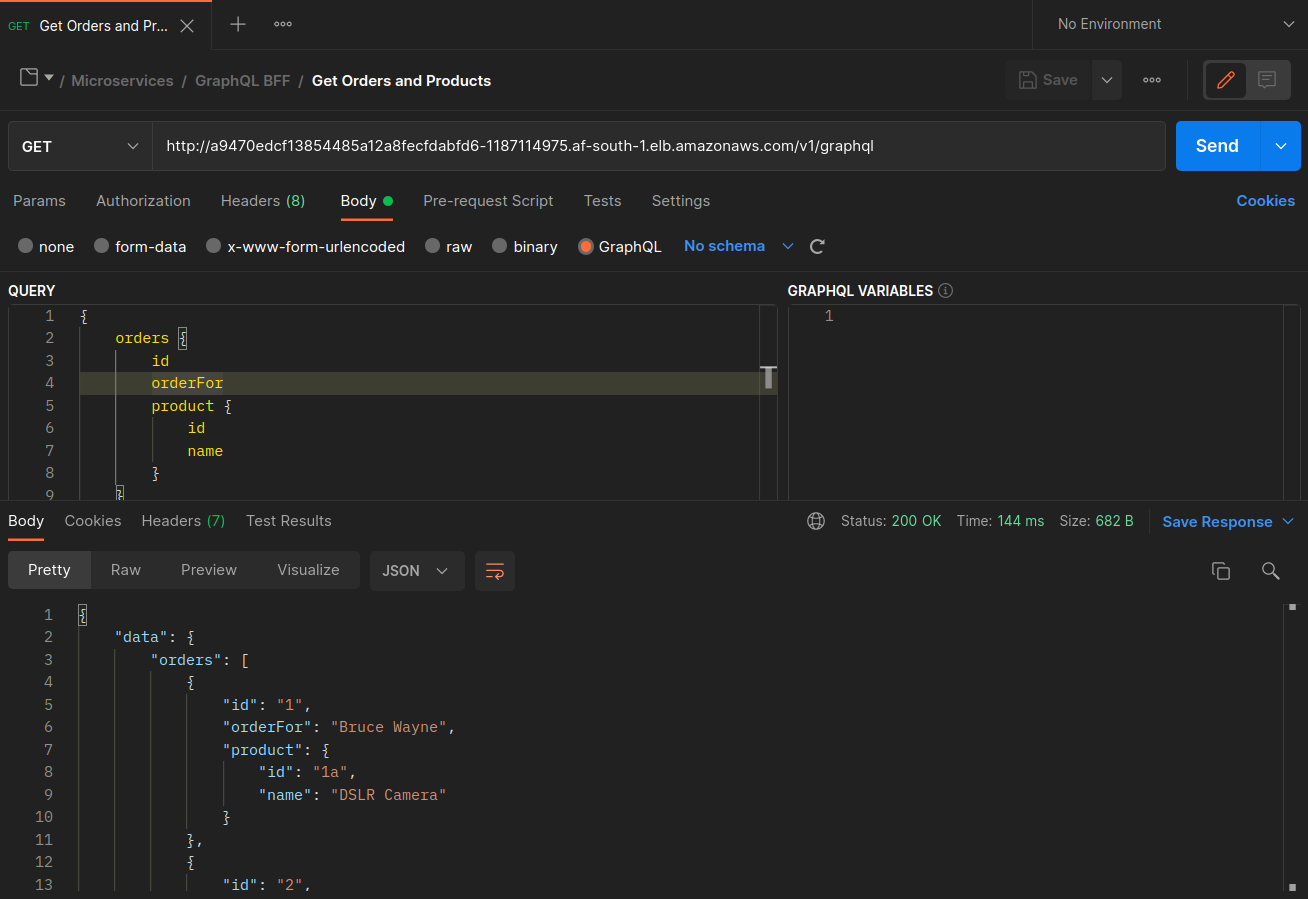

As capturas de tela abaixo são capturadas de um exemplo ao vivo dessa abordagem. O primeiro conjunto de capturas de tela demonstra uma solicitação externa bem-sucedida para um graphql e uma solicitação aninhada bem-sucedida de graphql para uma orders réplica co-localizada no nó. ip-10-0-0-151.af-south-1.compute.internal

Com o Istio, você pode verificar e exportar as estatísticas de qualquer cluster e endpoint upstream que seus proxies conheçam. Isso pode ajudar a fornecer uma imagem do fluxo da rede, bem como da participação da distribuição entre os serviços de uma carga de trabalho. Continuando com o mesmo exemplo, os orders endpoints que o graphql proxy conhece podem ser obtidos usando o seguinte comando:

kubectl exec -it deploy/graphql -n ecommerce -c istio-proxy -- curl localhost:15000/clusters | grep orders

...
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**rq_error::0**
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**rq_success::119**
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**rq_timeout::0**
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**rq_total::119**
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**health_flags::healthy**
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**region::af-south-1**
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**zone::af-south-1b**
...

Nesse caso, o graphql proxy só conhece o orders endpoint da réplica com a qual compartilha um nó. Se você remover a internalTrafficPolicy: Local configuração do serviço de pedidos e executar novamente um comando como o acima, os resultados retornarão todos os endpoints das réplicas espalhados pelos diferentes nós. Além disso, ao examinar rq_total os respectivos terminais, você notará uma participação relativamente uniforme na distribuição da rede. Consequentemente, se os endpoints estiverem associados a serviços upstream executados em diferentes AZs, essa distribuição de rede entre as zonas resultará em custos mais altos.

Conforme mencionado na seção anterior acima, você pode co-localizar pods que se comunicam com frequência usando a afinidade de pods.

...
spec:
...
  template:
    metadata:
      labels:
        app: graphql
        role: api
        workload: ecommerce
    spec:
      affinity:
        podAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchExpressions:
              - key: app
                operator: In
                values:
                - orders
            topologyKey: "kubernetes.io/hostname"
      nodeSelector:
        managedBy: karpenter
        billing-team: ecommerce
...

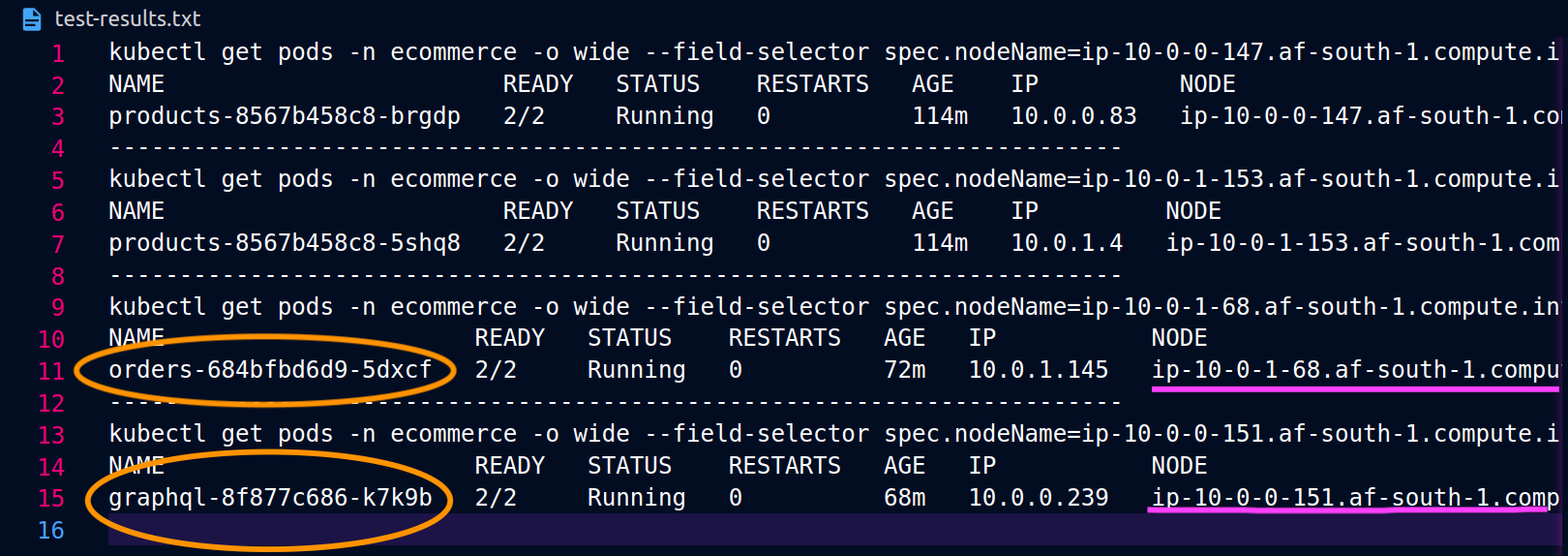

Quando as orders réplicas graphql e não coexistem no mesmo nó (ip-10-0-0-151.af-south-1.compute.internal), a primeira solicitação para graphql é bem-sucedida, conforme observado 200 response code na captura de tela do Postman abaixo, enquanto a segunda solicitação aninhada de graphql para falha com a. orders 503 response code
