Posicionamento de um sensor
Para detectar anormalidades nos componentes da máquina, monte sensores em todos os locais onde a temperatura e as vibrações possam ser medidas de forma eficaz.
Para obter a maior precisão:
-
Monte o sensor diretamente no compartimento do componente alvo.
-
Minimize o comprimento do caminho de transmissão da vibração (a distância entre a fonte de vibração e o sensor).
-
Evite montar o sensor onde suas medições possam oscilar devido às frequências naturais, como em tampas de chapa metálica.
A vibração atenuará até 30-36” (75-90 cm) da fonte.
Os atributos do caminho de transmissão de vibração que podem reduzir o comprimento do caminho de transmissão incluem:
-
o número de superfícies de montagem, que podem causar reflexão do sinal
-
materiais como borracha ou plástico, que podem absorver vibrações
nota
Amazon Monitron sensores são sensores de vibração de 3 eixos. As marcas X, Y e Z indicam as direções dos três eixos. Esses eixos estão marcados no corpo do sensor. Portanto, não é necessário alinhar nenhum eixo específico com a direção da vibração do ativo.

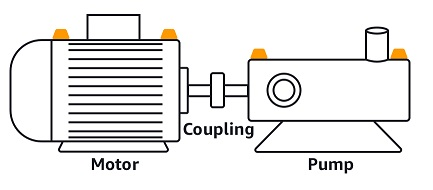

O exemplo a seguir de um conjunto de bombas com motor elétrico mostra a localização dos sensores, com quatro posições: duas no motor e duas na bomba.
O exemplo a seguir mostra onde você pode montar sensores se sua principal preocupação for o motor e não a bomba.
Caixas de engrenagens e rolamentos também são exemplos de locais comuns onde você pode querer colocar sensores.
Para equipamentos complexos com várias partes móveis (como caixas de engrenagens), posicione o sensor para minimizar o comprimento do caminho de transmissão da fonte de vibração primária. Observe que a vibração é reduzida quando é transmitida entre partes adjacentes do equipamento, portanto, a menor distância entre o sensor e a fonte de vibração nem sempre é a melhor opção.

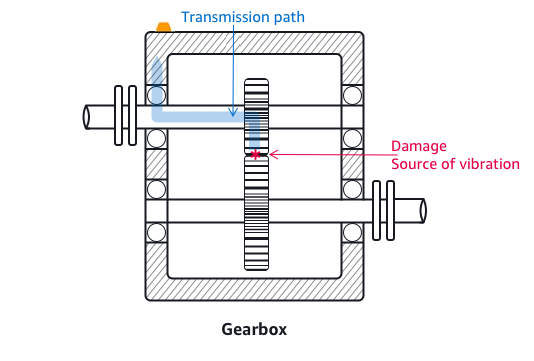

O exemplo a seguir de uma caixa de câmbio mostra como a vibração pode ser transmitida pelo equipamento dessa forma, junto com uma localização potencial para um sensor detectar essa vibração.

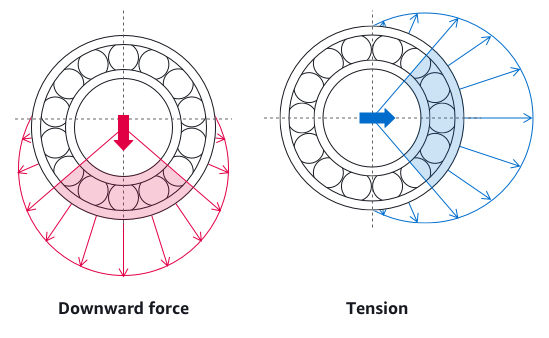

Para outros tipos de equipamento, a melhor posição pode ser menos óbvia. Por exemplo, ao colocar um sensor para monitorar os rolamentos, posicione-o próximo à zona de carga do rolamento, que se baseia na direção da carga nos rolamentos, conforme mostrado abaixo.
Diferentes tipos de cargas nos rolamentos resultam em diferentes zonas de carga. Colocar o sensor o mais próximo possível do centro da zona de carga provavelmente fornecerá os melhores dados.
Para obter mais informações sobre montar sensores, consulte Montando um sensor.
