Dividir um modelo em partes reutilizáveis usando pilhas aninhadas

À medida que sua infraestrutura cresce, você poderá se encontrar criando repetidamente configurações de recursos idênticas em vários modelos. Para evitar essa redundância, é possível separar essas configurações comuns em modelos dedicados. Depois, use o recuso AWS::CloudFormation::Stack em seu modelo para fazer referência a esses modelos dedicados, criando pilhas aninhadas.

Por exemplo, suponha que você tem uma configuração de balanceador de carga para a maioria de suas pilhas. Em vez de copiar e colar as mesmas configurações em seus modelos, é possível criar um modelo dedicado para o load balancer. Em seguida, você poderá fazer referência a esse modelo a partir de outros modelos que exigem a mesma configuração do balanceador de carga.

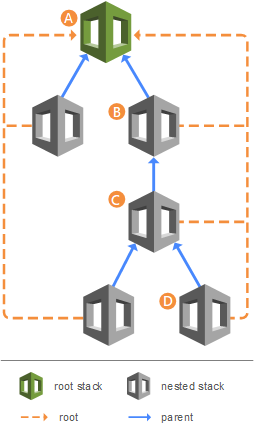

As pilhas aninhadas podem conter outras pilhas aninhadas, o que resulta em uma hierarquia de pilhas, conforme mostrado no diagrama a seguir. A pilha raiz é a pilha de nível superior à qual todas as pilhas aninhadas pertencem. Cada pilha aninhada tem uma pilha pai imediata. Para o primeiro nível de pilhas aninhadas, a pilha raiz também é a pilha pai.

  • Pilha A é a pilha raiz de todas as outras pilhas, aninhadas, na hierarquia.

  • Para a pilha B, a pilha A é a pilha pai e a pilha raiz.

  • Para a pilha D, a pilha C é a pilha pai; e, ao mesmo tempo, para a pilha C, a pilha B é a pilha pai.

As pilhas aninhadas, que são criadas como parte de outra pilha, têm uma pilha pai imediata, e a pilha raiz de nível superior.

Exemplo de antes e depois da divisão de um modelo

Este exemplo demonstra como é possível pegar um modelo único e grande do CloudFormation e reorganizá-lo em um design mais estruturado e reutilizável usando modelos aninhados. Inicialmente, o modelo “Antes de aninhar pilhas” mostra todos os recursos definidos em um arquivo. Isso pode se tornar confuso e difícil de gerenciar à medida que o número de recursos aumenta. O modelo "Depois de aninhar pilhas" divide os recursos em modelos menores e separados, chamados de pilhas aninhadas. Cada pilha aninhada manipula um conjunto específico de recursos relacionados, tornando a estrutura geral mais organizada e fácil de manter.

Antes de aninhar pilhas

Depois de aninhar pilhas

AWSTemplateFormatVersion: 2010-09-09 Parameters: InstanceType: Type: String Default: t2.micro Description: The EC2 instance type Environment: Type: String Default: Production Description: The deployment environment Resources: MyEC2Instance: Type: AWS::EC2::Instance Properties: ImageId: ami-1234567890abcdef0 InstanceType: !Ref InstanceType MyS3Bucket: Type: AWS::S3::Bucket
AWSTemplateFormatVersion: 2010-09-09 Resources: MyFirstNestedStack: Type: AWS::CloudFormation::Stack Properties: TemplateURL: https://s3.amazonaws.com/amzn-s3-demo-bucket/first-nested-stack.yaml Parameters: # Pass parameters to the nested stack if needed InstanceType: t3.micro MySecondNestedStack: Type: AWS::CloudFormation::Stack Properties: TemplateURL: https://s3.amazonaws.com/amzn-s3-demo-bucket/second-nested-stack.yaml Parameters: # Pass parameters to the nested stack if needed Environment: Testing DependsOn: MyFirstNestedStack

Exemplo de uma arquitetura de pilha aninhada

Esta seção demonstra uma arquitetura de pilha aninhada que consiste em uma pilha de nível superior que faz referência a uma pilha aninhada. A pilha aninhada implanta uma função do Lambda em Node.js, recebe um valor de parâmetro da pilha de nível superior e retorna uma saída que é exposta por meio da pilha de nível superior.

Etapa 1: criar um modelo para a pilha aninhada em seu sistema local

O exemplo a seguir mostra o formato do modelo da pilha aninhada.

YAML

AWSTemplateFormatVersion: 2010-09-09 Description: Nested stack template for Lambda function deployment Parameters: MemorySize: Type: Number Default: 128 MinValue: 128 MaxValue: 10240 Description: Lambda function memory allocation (128-10240 MB) Resources: LambdaFunction: Type: AWS::Lambda::Function Properties: FunctionName: !Sub "${AWS::StackName}-Function" Runtime: nodejs18.x Handler: index.handler Role: !GetAtt LambdaExecutionRole.Arn Code: ZipFile: | exports.handler = async (event) => { return { statusCode: 200, body: JSON.stringify('Hello from Lambda!') }; }; MemorySize: !Ref MemorySize LambdaExecutionRole: Type: AWS::IAM::Role Properties: AssumeRolePolicyDocument: Version: '2012-10-17' Statement: - Effect: Allow Principal: Service: lambda.amazonaws.com Action: sts:AssumeRole ManagedPolicyArns: - 'arn:aws:iam::aws:policy/service-role/AWSLambdaBasicExecutionRole' Outputs: LambdaArn: Description: ARN of the created Lambda function Value: !GetAtt LambdaFunction.Arn

Etapa 2: criar um modelo para a pilha de nível superior em seu sistema local

O exemplo a seguir mostra o formato do modelo de pilha de nível superior e o recurso AWS::CloudFormation::Stack que faz referência à pilha que você criou na etapa anterior.

YAML

AWSTemplateFormatVersion: 2010-09-09 Description: Top-level stack template that deploys a nested stack Resources: NestedStack: Type: AWS::CloudFormation::Stack Properties: TemplateURL: /path_to_template/nested-template.yaml Parameters: MemorySize: 256 Outputs: NestedStackLambdaArn: Description: ARN of the Lambda function from nested stack Value: !GetAtt NestedStack.Outputs.LambdaArn

Etapa 3: empacotar e implantar os modelos

nota

Ao trabalhar com modelos localmente, o comando package da AWS CLI pode ajudar você a preparar modelos para implantação. Ele gerencia automaticamente o upload de artefatos locais para o Amazon S3 (incluindo TemplateURL) e gera um novo arquivo de modelo com referências atualizadas a esses locais do S3. Para obter mais informações, consulte Fazer upload de artefatos locais em um bucket do S3 com a AWS CLI.

Em seguida, você pode usar o comando package para carregar o modelo aninhado em um bucket do Amazon S3.

aws cloudformation package \ --s3-bucket amzn-s3-demo-bucket \ --template /path_to_template/top-level-template.yaml \ --output-template-file packaged-template.yaml \ --output json

O comando gera um novo modelo no caminho especificado por --output-template-file. Ele substitui a referência TemplateURL pelo local do Amazon S3, conforme mostrado abaixo.

Modelo resultante

AWSTemplateFormatVersion: 2010-09-09 Description: Top-level stack template that deploys a nested stack Resources: NestedStack: Type: AWS::CloudFormation::Stack Properties: TemplateURL: https://s3.us-west-2.amazonaws.com/amzn-s3-demo-bucket/8b3bb7aa7abfc6e37e2d06b869484bed.template Parameters: MemorySize: 256 Outputs: NestedStackLambdaArn: Description: ARN of the Lambda function from nested stack Value: Fn::GetAtt: - NestedStack - Outputs.LambdaArn

Depois de executar o comando package, você pode implantar o modelo processado usando o comando deploy. Para pilhas aninhadas que contêm recursos do IAM, é necessário reconhecer os recursos do IAM com a inclusão da opção --capabilities.

aws cloudformation deploy \ --template-file packaged-template.yaml \ --stack-name stack-name \ --capabilities CAPABILITY_NAMED_IAM

Executar operações de pilha em pilhas aninhadas

Ao trabalhar com pilhas aninhadas, você deverá manuseá-las cuidadosamente durante as operações. Algumas operações de pilha, como atualizações de pilha, devem ser iniciadas na pilha raiz em vez de serem realizadas diretamente em pilhas aninhadas. Quando você atualiza uma pilha raiz, somente as pilhas aninhadas com alterações de modelo serão atualizadas.

Além disso, a presença das pilhas aninhadas pode afetar as operações na pilha raiz. Por exemplo, se uma pilha aninhada ficar aprisionada no estado UPDATE_ROLLBACK_IN_PROGRESS, a pilha raiz aguardará até que a pilha aninhada conclua a reversão antes de continuar. Antes de prosseguir com as operações de atualização, certifique-se de ter as permissões do IAM necessárias para cancelar uma atualização da pilha caso ela seja revertida. Para obter mais informações, consulte Controle o acesso ao CloudFormation com o AWS Identity and Access Management.

Use os procedimentos a seguir para encontrar a pilha raiz e as pilhas aninhadas.

Para visualizar a pilha raiz de uma pilha aninhada
  1. Faça login no AWS Management Console e abra o console AWS CloudFormation em https://console.aws.amazon.com/cloudformation.

  2. Na página Pilhas, escolha o nome da pilha aninhada da qual deseja exibir a pilha raiz.

    As pilhas aninhadas exibem ANINHADA ao lado do nome da pilha.

  3. Na guia Informações da pilha, na seção Visão geral, selecione o nome da pilha listada como Pilha raiz.

Para visualizar as pilhas aninhadas que pertencem a uma pilha raiz
  1. Escolha o nome da pilha raiz cujas pilhas aninhadas você deseja visualizar e, em seguida, escolha a guia Recursos.

  2. Na coluna Tipo, procure recursos do tipo AWS::CloudFormation::Stack.
