노드 인터페이스 매핑 설계

이 섹션은 MediaLive Anywhere 워크플로 설계를 담당하는 비디오 엔지니어를 대상으로 작성되었습니다.

클러스터마다 매핑 컬렉션을 설계해야 합니다. 네트워크를 식별하고 클러스터를 설계한 후에는 이러한 매핑을 설계해야 합니다. 인코더 트래픽을 처리하는 각 네트워크에 대한 매핑을 결정해야 합니다. 관리 네트워크에 대한 매핑을 생성할 필요가 없습니다.

인터페이스 매핑 정보

각 매핑은 하나의 네트워크를 해당 네트워크의 트래픽을 처리하는 노드 네트워크 인터페이스에 연결합니다. 예를 들어 입력 트래픽을 위해 입력 네트워크를 노드 네트워크 인터페이스에 연결하는 매핑이 있을 수 있습니다.

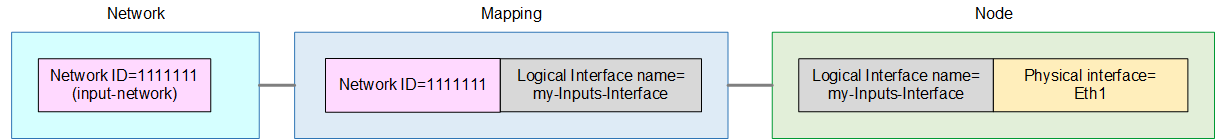

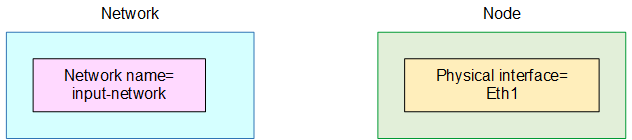

매핑은 다음 다이어그램에서 설명하는 것과 같이 작동합니다. 매핑(파란색 상자)은 네트워크 ID와 할당한 논리적 인터페이스 이름이라는 두 가지 정보로 구성됩니다. 매핑은 네트워크(분홍색 상자)를 물리적 인터페이스(노란색 상자)에 연결합니다.

클러스터의 각 네트워크에 대해 하나의 매핑을 설계해야 합니다. 각 노드에 대해 하나의 매핑을 생성하지 않습니다. 대신 모든 노드의 유사한 물리적 인터페이스는 동일한 매핑을 공유합니다. 예를 들어 입력 트래픽의 물리적 인터페이스는 모두 동일한 매핑을 공유합니다.

매핑 공유는 노드 장애 조치에 중요합니다. 한 노드가 다른 노드로 장애 조치되면 모든 노드의 네트워크 매핑이 물리적 인터페이스와 동일하므로 모든 트래픽이 즉시 작동합니다. 다음 다이어그램은 노드 1, 노드 2 및 노드 3의 입력 인터페이스가 모두 매핑을 공유하는 방법을 보여줍니다.

매핑 설계 절차

클러스터에서 매핑을 생성합니다(위 다이어그램의 파란색 상자). 그런 다음 각 노드(각 녹색 상자)에서 각 논리적 인터페이스 이름을 적절한 노드 인터페이스에 할당하는 두 번째 매핑을 생성합니다.

다음과 같은 목록으로 끝나야 합니다. 이 목록은에 설명된 클러스터와 노드를 사용합니다그룹을 클러스터로 구성. 다음 사항에 유의하세요.

이 정보는 다음과 같이 사용됩니다.
