를 사용하여 데이터 모니터링 AWS IoT SiteWise Monitor

AWS IoT SiteWise 를 사용하여 SiteWise Monitor 웹 포털을 생성하여 프로세스, 디바이스 및 장비의 데이터를 모니터링할 수 있습니다. SiteWise Monitor는 관리형 웹 애플리케이션의 형태로 포털을 생성하는 데 사용할 수 AWS IoT SiteWise 있는의 기능입니다. 이러한 포털을 사용하여 운영 데이터를 보고 공유할 수 있습니다. 대시보드로 프로젝트를 만들어, AWS IoT에 연결된 프로세스, 디바이스 및 장비의 데이터를 시각화할 수 있습니다.

프로세스 엔지니어 같은 도메인 전문가는 이러한 포털을 사용해 운영 데이터에 대한 통찰을 빠르게 확보하여 디바이스와 장비의 동작을 파악할 수 있습니다.

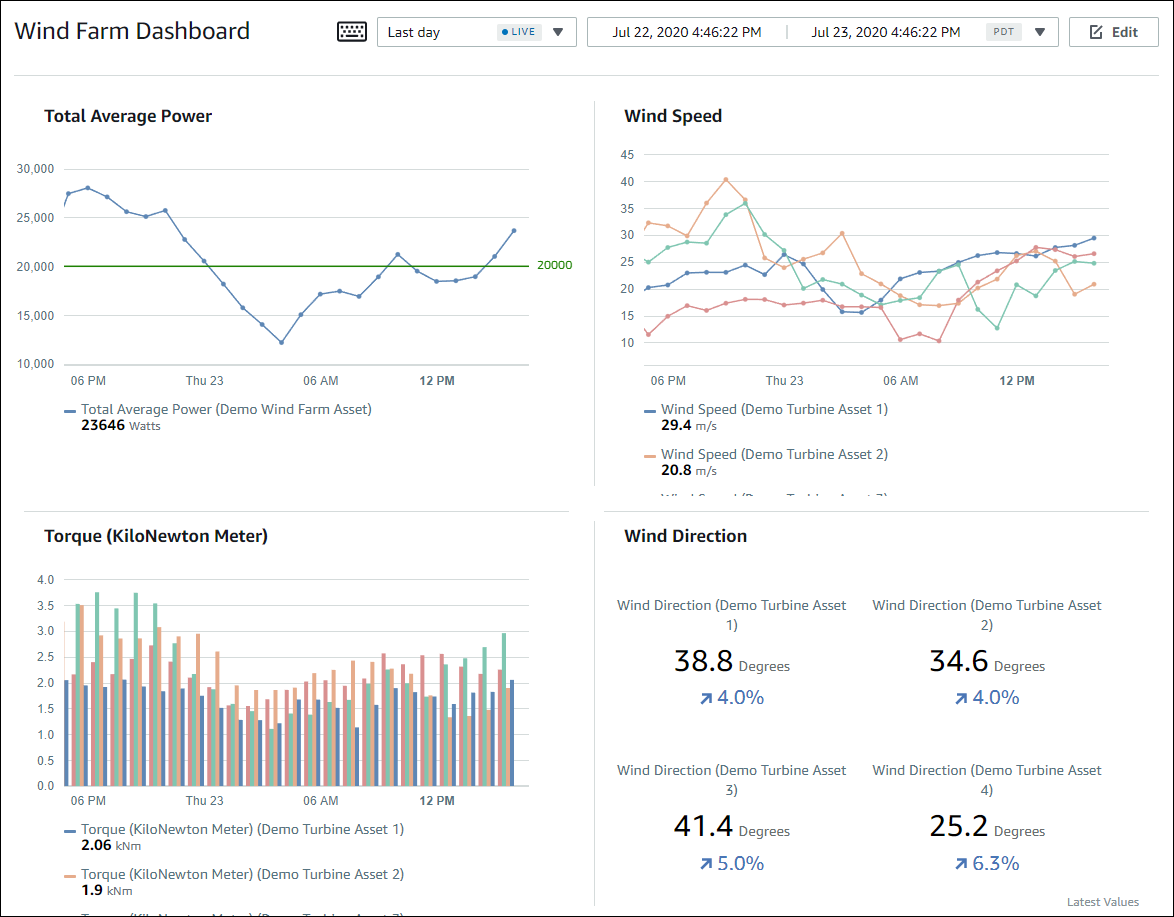

다음은 풍력발전단지에 대한 데이터를 표시하는 대시보드의 예입니다.

샘플 SiteWise Monitor 대시보드입니다.

는 시간 경과에 따른 데이터를 AWS IoT SiteWise 캡처하므로 SiteWise Monitor를 사용하여 시간 경과에 따른 운영 데이터 또는 특정 시점의 마지막으로 보고된 값을 볼 수 있습니다. 이렇게 하면 다른 방법으로는 얻기 힘든 통찰을 얻을 수 있습니다.

SiteWise Monitor 역할

SiteWise Monitor와 상호 작용하는 4가지 역할은 다음과 같습니다.

AWS 관리자

AWS 관리자는 AWS IoT SiteWise 콘솔을 사용하여 포털을 생성합니다. AWS 관리자는 포털 관리자를 할당하고 포털 사용자를 추가할 수도 있습니다. 포털 관리자는 나중에 포털 사용자를 프로젝트에 소유자 또는 뷰어로 할당합니다. 관리자는 AWS AWS 콘솔에서만 작동합니다.

포털 관리자

각 SiteWise Monitor 포털에는 한 명 이상의 포털 관리자가 있습니다. 포털 관리자는 포털을 사용하여 자산 및 대시보드 컬렉션이 포함된 프로젝트를 생성합니다. 그런 다음 포털 관리자가 각 프로젝트에 자산과 소유자를 할당합니다. 프로젝트에 대한 액세스를 제어하면 포털 관리자가 프로젝트 소유자와 뷰어가 볼 수 있는 자산을 제한할 수 있습니다.

프로젝트 소유자

각 SiteWise Monitor 프로젝트에는 소유자가 있습니다. 프로젝트 소유자는 운영 데이터를 일관된 방식으로 나타내기 위해 대시보드 형태로 시각화를 생성합니다. 대시보드를 공유할 준비가 되면 프로젝트 소유자가 프로젝트에 뷰어를 초대할 수 있습니다. 프로젝트 소유자는 프로젝트에 다른 소유자를 할당할 수도 있습니다. 프로젝트 소유자는 경보에 대한 임계값 및 알림 설정을 구성할 수 있습니다.

프로젝트 뷰어

각 SiteWise Monitor 프로젝트에는 뷰어가 있습니다. 프로젝트 뷰어는 포털에 연결하여 프로젝트 소유자가 생성한 대시보드를 볼 수 있습니다. 각 대시보드에서 프로젝트 뷰어는 시간 범위를 조정하여 운영 데이터를 더 잘 이해할 수 있습니다. 프로젝트 뷰어는 액세스 권한이 있는 프로젝트의 대시보드만 볼 수 있습니다. 프로젝트 뷰어는 경보를 확인하고 일시 중지할 수 있습니다.

조직에 따라 같은 사람이 여러 역할을 수행할 수 있습니다.

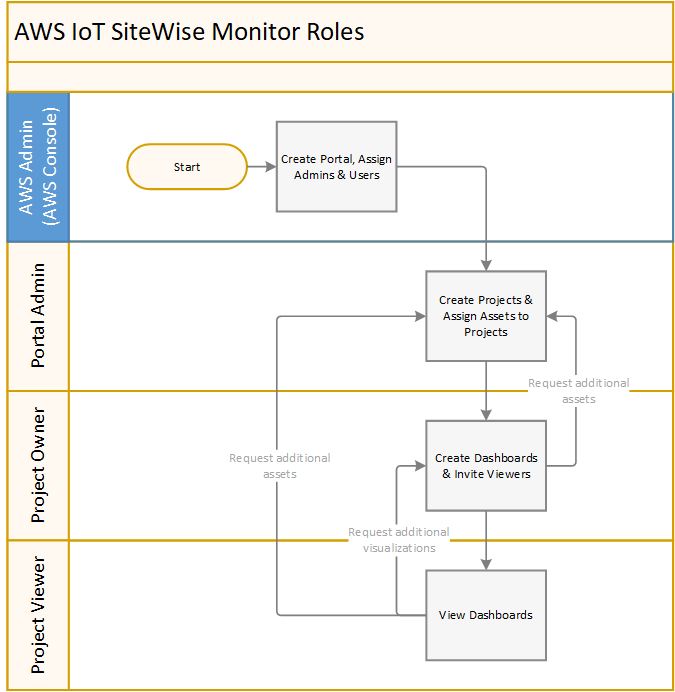

다음 이미지는 이러한 네 가지 역할이 SiteWise Monitor 포털에서 상호 작용하는 방식을 보여줍니다.

AWS IoT SiteWise Monitor 역할 및 역할이 수행하는 작업.

AWS IAM Identity Center 또는 IAM을 사용하여 데이터에 액세스할 수 있는 사용자를 관리할 수 있습니다. 데이터 사용자는 IAM Identity Center 또는 IAM 보안 인증을 사용하여 데스크톱 또는 모바일 브라우저에서 SiteWise Monitor에 로그인할 수 있습니다.

SAML 페더레이션

IAM Identity Center 및 IAM은 SAML(Security Assertion Markup Language) 2.0을 사용한 ID 페더레이션을 지원합니다. SAML 2.0은 많은 외부 ID 제공업체(idP)가 사용자를 인증하고 사용자의 자격 증명 및 보안 정보를 서비스 제공업체(SP)에 전달하는 개방형 표준입니다. SP는 일반적으로 애플리케이션 또는 서비스입니다. SAML 페더레이션을 사용하면 SiteWise Monitor 포털 관리자와 사용자가 회사 사용자 이름 및 암호와 같은 외부 보안 인증을 사용하여 할당된 포털에 로그인할 수 있습니다.

SiteWise Monitor 포털에 액세스하기 위해 SAML 기반 페더레이션을 사용하도록 IAM Identity Center 및 IAM을 구성할 수 있습니다.

IAM Identity Center

포털 관리자와 사용자는 회사 사용자 이름과 암호를 사용하여 AWS 액세스 포털에 로그인할 수 있습니다. 그런 다음 할당된 SiteWise Monitor 포털로 이동할 수 있습니다. IAM Identity Center는 인증서를 사용하여 자격 증명 공급자와 간에 SAML 신뢰 관계를 설정합니다 AWS. 자세한 내용은 AWS IAM Identity Center 사용 설명서의 SCIM 프로파일 및 SAML 2.0 구현을 참조하세요.

IAM

포털 관리자와 사용자는 할당된 SiteWise Monitor 포털에 액세스하기 위한 임시 보안 자격 증명을 요청할 수 있습니다. IAM에서 SAML 자격 증명 공급자 자격 증명을 생성하여 자격 증명 공급자와 간에 신뢰 관계를 설정합니다 AWS. 자세한 내용은 IAM 사용 설명서의 API 액세스를 위한 SAML 기반 페더레이션 AWS 사용을 참조하세요.

포털 관리자와 사용자는 회사의 포털에 로그인하고 옵션을 선택하여 AWS 관리 콘솔로 이동할 수 있습니다. 그런 다음 할당된 SiteWise Monitor 포털로 이동할 수 있습니다. 회사 포털은 ID 제공업체와 간의 신뢰 교환을 처리합니다 AWS. 자세한 내용은 IAM 사용 설명서의 SAML 2.0 페더레이션 사용자가 AWS Management Console에 액세스하도록 활성화를 참조하세요.

참고

포털에 사용자나 관리자를 추가할 때 제한된 IP와 같이 사용자 권한을 제한하는 IAM 정책을 생성하지 마세요. 권한이 제한된 연결된 정책은 AWS IoT SiteWise 포털에 연결할 수 없습니다.

SiteWise Monitor 개념

SiteWise Monitor를 사용하려면 다음 개념을 잘 알고 있어야 합니다.

Portal

AWS IoT SiteWise Monitor 포털은 AWS IoT SiteWise 데이터를 시각화하고 공유하는 데 사용할 수 있는 웹 애플리케이션입니다. 포털에는 관리자가 한 명 이상 있으며 프로젝트가 0개 이상 포함되어 있습니다.

Project

각 SiteWise Monitor 포털에는 일련의 프로젝트가 포함되어 있습니다. 각 프로젝트에는 연결된 AWS IoT SiteWise 자산의 하위 집합이 있습니다. 프로젝트 소유자는 하나 이상의 대시보드를 생성하여 해당 자산과 연결된 데이터를 일관된 방식으로 볼 수 있습니다. 프로젝트 소유자는 프로젝트에 뷰어를 초대하여 프로젝트의 자산 및 대시보드를 보도록 허용할 수 있습니다. 이 프로젝트는 SiteWise Monitor 내 공유의 기본 단위입니다. 프로젝트 소유자는 AWS 관리자가 포털에 대한 액세스 권한을 부여한 사용자를 초대할 수 있습니다. 해당 포털에 있는 프로젝트를 해당 사용자와 공유하려면 먼저 사용자에게 포털에 대한 액세스 권한이 있어야 합니다.

자산

산업 장비 AWS IoT SiteWise 에서 데이터를 수집하면 디바이스, 장비 및 프로세스가 각각 자산으로 표시됩니다. 각 자산에는 관련 속성 및 경보가 있습니다. 포털 관리자는 각 프로젝트에 자산 집합을 할당합니다.

속성

속성은 자산과 관련된 시계열 데이터입니다. 예를 들어 장비에는 일련 번호, 위치, 제조업체 및 모델, 설치 날짜가 있을 수 있습니다. 또한 가용성, 성능, 품질, 온도, 압력 등에 대한 시계열 값도 있을 수 있습니다.

경보

경보는 속성을 모니터링하여 장비가 작동 범위를 벗어나는 시기를 식별합니다. 각 경보는 모니터링할 임계값과 속성을 정의합니다. 속성이 임계값을 초과하면 경보가 활성화되어 사용자 또는 팀원이 문제를 해결해야 함을 알립니다. 프로젝트 소유자는 경보의 임계값 및 알림 설정을 사용자 지정할 수 있습니다. 프로젝트 뷰어는 경보를 확인하고 일시 중지할 수 있으며 경보에 대한 세부 정보 또는 경보를 해결하기 위해 취한 조치를 메시지로 남길 수 있습니다.

대시보드

각 프로젝트에는 대시보드 집합이 포함되어 있습니다. 대시보드는 자산 집합의 값에 대한 시각화 집합을 제공합니다. 프로젝트 소유자는 대시보드와 대시보드에 포함된 시각화를 생성합니다. 프로젝트 소유자가 대시보드 집합을 공유할 준비가 되면 소유자는 프로젝트에 뷰어를 초대하여 프로젝트의 모든 대시보드에 대한 액세스 권한을 부여할 수 있습니다. 다른 대시보드에 대해 다른 뷰어 집합을 사용하려면 프로젝트 간에 대시보드를 나누어야 합니다. 뷰어는 대시보드를 볼 때 특정 데이터를 확인할 수 있도록 시간 범위를 사용자 지정할 수 있습니다.

시각화

각 대시보드에서 프로젝트 소유자는 프로젝트와 연결된 속성과 경보를 표시하는 방법을 결정합니다. 가용성은 꺾은선형 차트로 가장 잘 표현되고 다른 값은 막대 차트나 핵심 성능 지표(KPI)로 표시될 수 있습니다. 경보는 상태 그리드 및 상태 타임라인으로 표시하는 것이 가장 좋습니다. 프로젝트 소유자는 각 시각화를 사용자 지정하여 해당 자산의 데이터를 가장 잘 이해할 수 있도록 합니다.
