AWS Step Functions Workflow Studio の使用

以下のセクションでは、で AWS Step Functions Workflow Studio を使用する方法について説明します AWS Toolkit for Visual Studio Code。 AWS Step Functions Workflow Studio の詳細については、「デベロAWS Step Functionsッパーガイド」の「ワークフローの開発」トピックを参照してください。

Workflow Studio を開く

次のリストでは、VS Code で Workflow Studio を開くために使用できるさまざまなパスについて説明します。

注記

VS Code で Workflow Studio を使用するには、ステートマシン定義を含む Amazon State Language(ASL) ファイルの拡張子が asl.json、asl.yml、asl.yaml で終わる必要があります。 AWS Toolkit で新しいステートマシン定義をダウンロードまたは作成する方法の詳細については、このユーザーガイドの「の使用 AWS Step Functions」トピックの「ステートマシンのダウンロード」セクションと「ステートマシンの作成」セクションを参照してください。

AWS Explorer から、ステートマシン定義を含むASLファイルのコンテキストメニューを開き (右クリック）、Workflow Studio で開くを選択します。
ステートマシン定義を含む、開いた状態の ASL ファイルから、VS Code エディタウィンドウのタブの横にある [Workflow Studio で開く] アイコンを選択します。
ステートマシン定義を含む、開いた状態の ASL ファイルから、ファイルの上部にある Open with Workflow Studio の CodeLens コマンドを選択します。
ステートマシン定義を含む ASL ファイルを閉じてから再度開くと、デフォルトの Workflow Studio を手動で無効にしない限り、Workflow Studio でファイルが自動的に再度開きます。

設計モードとコードモード

Workflow Studio には、ステートマシン定義を含む ASL ファイルを操作するためモードが 2 つあります。[設計] モードと [コード] モードです。[設計] モードには、プロトタイプを作成する際にワークフローを可視化するグラフィカルインターフェイスがあります。[コード] モードには、ワークフローの ASL 定義を表示、書き込み、編集できるコードエディタが統合されています。

注記

設計モードとコードモードの各 UI セクションの詳細については、「AWS Step Functions デベロッパーガイド」の「Workflow Studio の使用」トピックを参照してください。たとえば、Config モードなど、すべての Workflow Studio 機能が AWS Toolkit で使用できるわけではありません。

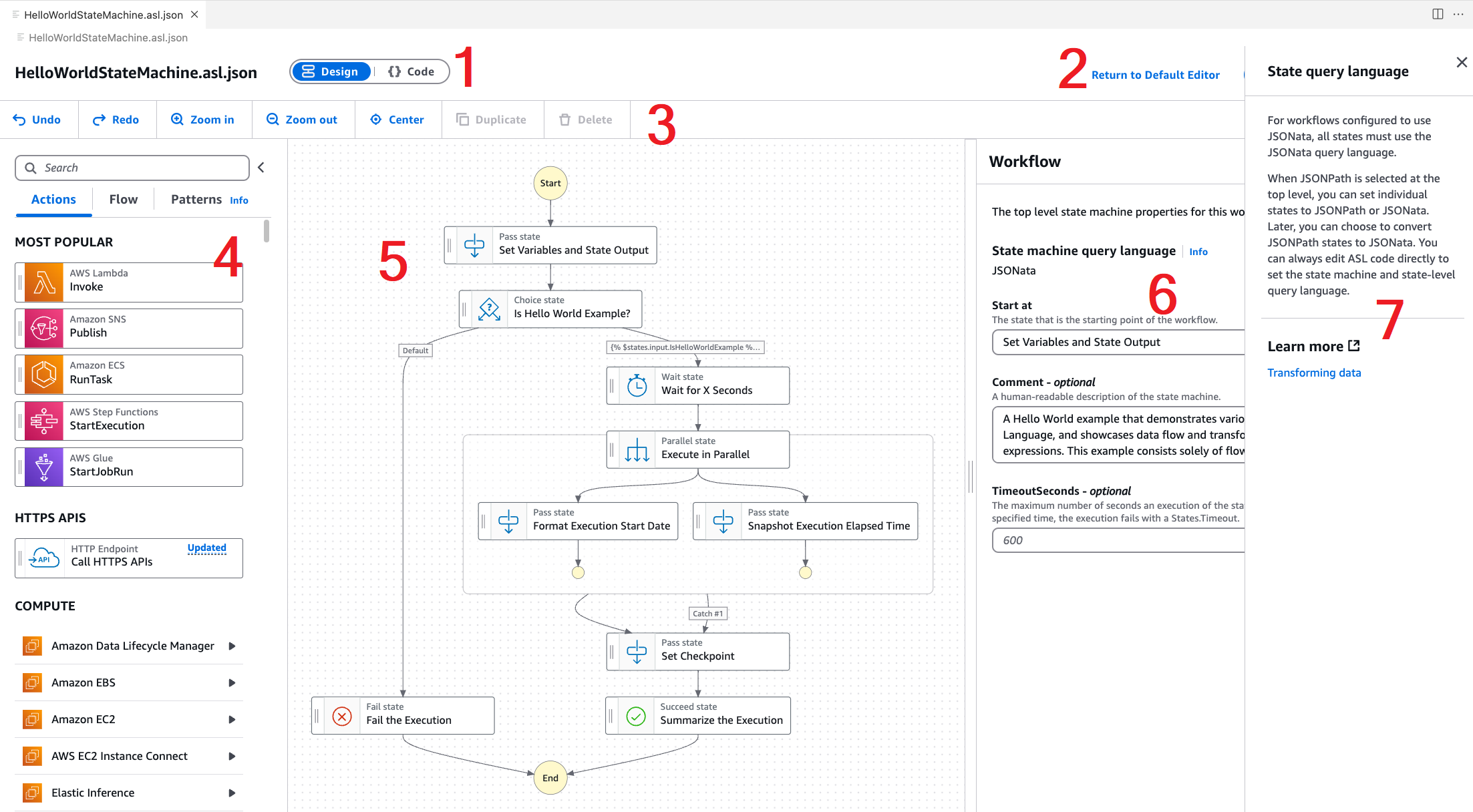

[設計]モードの UI には、次の図でラベル付きで説明されているように、7 つの主要セクションがあります。

モードボタン: [設計] モードと [コード] モードを切り替えるためのボタン。
ユーティリティボタン: Workflow Studio の終了、ワークフローの保存、JSON ファイルや YAML ファイルへの ASL 定義のエクスポートなどのタスクを実行するための一連のボタン。
デザインツールバー : 取り消し、削除、ズームコントールなどの一般的なアクションを実行する一連のボタンを含むツールバー。
ステートブラウザ: ワークフローキャンバスにステートをドラッグアンドドロップできるブラウザ。ステートはタブに整理され、アクション、フロー、パターンとして定義されます。
キャンバスとワークフローグラフ: 設定のステートを削除、再編成、選択できるワークフローの視覚的なレンダリング。
Inspector パネル: キャンバスで選択したステートのプロパティを表示および編集。キャンバスワークフローグラフで選択されたステートに応じて、設定、入力/出力、変数、エラー処理のステート固有のオプションがタブに入力されます。
情報リンク: ヘルプが必要なときにコンテキスト情報を含むパネルを表示。これらのパネルには、「AWS Step Functions デベロッパーガイド」の関連トピックへのリンクも含まれています。

設計中の単一ステートテストの使用

Workflow Studio のテストステート UI から、ステートマシンの個々のステートをテストできます。これには、状態入力の提供、変数の設定、と AWS SAM CloudFormation 定義の両方の置換を行う機能が含まれます。

コードとしてのインフラストラクチャ (IaC)、リソース定義、データの変換の詳細については、「 AWS Step Functionsデベロッパーガイド」の「Step Functions ワークフローを構築 AWS SAM するためのの使用」および「Step Functions トピックの JSONata によるデータの変換」を参照してください。

次の手順では、Workflow Studio でテストステート UI を開く方法について説明します。

テストステート UI を開く

Workflow Studio の [設計] モードタブからキャンバスに移動し、ステートを選択して [Inspector] パネルで開きます。
[Inspector] パネルから、[テストステート] ボタンを選択します。
VS Code で [Test state] UI が開きます。

テストステート UI には、[Test input]、[Arguments & Output]、[State definition] の 3 つのメインタブがあります。テスト入力タブには、状態入力を提供したり、変数を設定したり、 AWS SAM または CloudFormation テンプレートから定義の置換を指定したりできる 3 つの追加フィールドがあります。[State definition] タブでは、ワークフローを調整して再テストできます。テストの実行が完了したら、ステートマシン定義に変更を適用して保存できます。

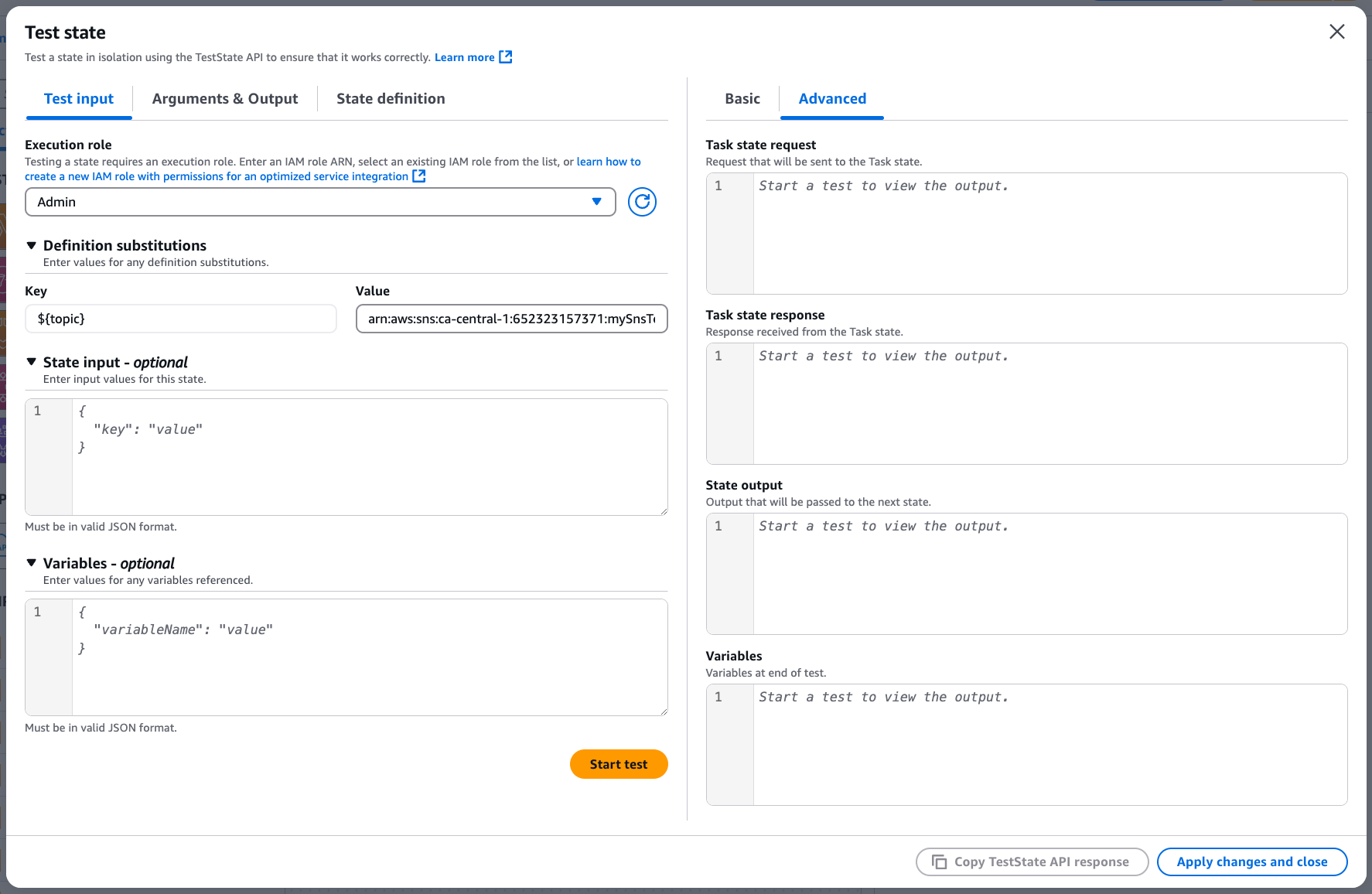

次のスクリーンショットは、トピックリソース定義を含むテストステート UI を示しています。

デフォルトで Workflow Studio を無効にする

デフォルトでは、Workflow Studio はステートマシン定義を含む ASL ファイルのデフォルトのエディタです。ローカル .vscode ディレクトリの settings.json ファイルを変更することで、デフォルト設定を無効にすることができます。Workflow Studio をデフォルトで無効にしても、このトピックにある「Workflow Studio を開く」セクションに記載されている方法でアクセスできます。

VS Code から settings.json ファイルを編集するには、次の手順を実行します。

VS Code で option+shift+p (Mac) または ctrl+shift+p (Windows) を押して、コマンドパレットを開きます。
VS Code コマンドパレットで検索フィールドに Open User Settings (JSON) を入力し、リストに表示されたらそのオプションを選択します。

エディタの settings.json から、ファイルに次の変更を追加します。



                {
                    "workbench.editorAssociations": {
                    // Use all the following overrides or a specific one for a certain file type
                    "*.asl.json": "default",
                    "*.asl.yaml": "default",
                    "*.asl.yml": "default"
                    }
                }

変更を settings.json に保存し、VS Code を更新または再起動します。
