オープンソースツールを使用して SAP システムを自動的にインストール

Guilherme Sesterheim、Amazon Web Services

概要

このパターンでは、オープンソースツールを使用して以下のリソースを作成することで SAP システムのインストールを自動化する方法を示しています。

  • SAP S/4HANA 1909 データベース

  • SAP ABAP セントラルサービス (ASCS) インスタンス

  • SAP プライマリアプリケーションサーバー (PAS) インスタンス

HashiCorp Terraform が SAP システムのインフラストラクチャを作成し、Ansible がオペレーティングシステム (OS) を設定し、SAP アプリケーションをインストールします。Jenkins がインストールを実行します。

この設定により、SAP システムのインストールが反復可能なプロセスになり、デプロイの効率と品質が向上します。

注記

このパターンで提供されているサンプルコードは、高可用性 (HA) システムと非 HA システムの両方で機能します。

前提条件と制限

前提条件

制約事項

  • この特定のシナリオで完全にテストされているのは SAP S/4HANA 1909 だけです。別のバージョンの SAP HANA を使用する場合、このパターンの Ansible コード例を変更する必要があります。

  • このパターンのサンプル手順は Mac OS と Linux オペレーティングシステムで機能します。一部のコマンドは UNIX ベースの端末でしか実行できません。ただし、別のコマンドと Windows OS を使用しても同様の結果が取得されます。

製品バージョン

  • SAP S/4HANA 1909

  • Red Hat Enterprise Linux (RHEL) バージョン 6 以上

アーキテクチャ

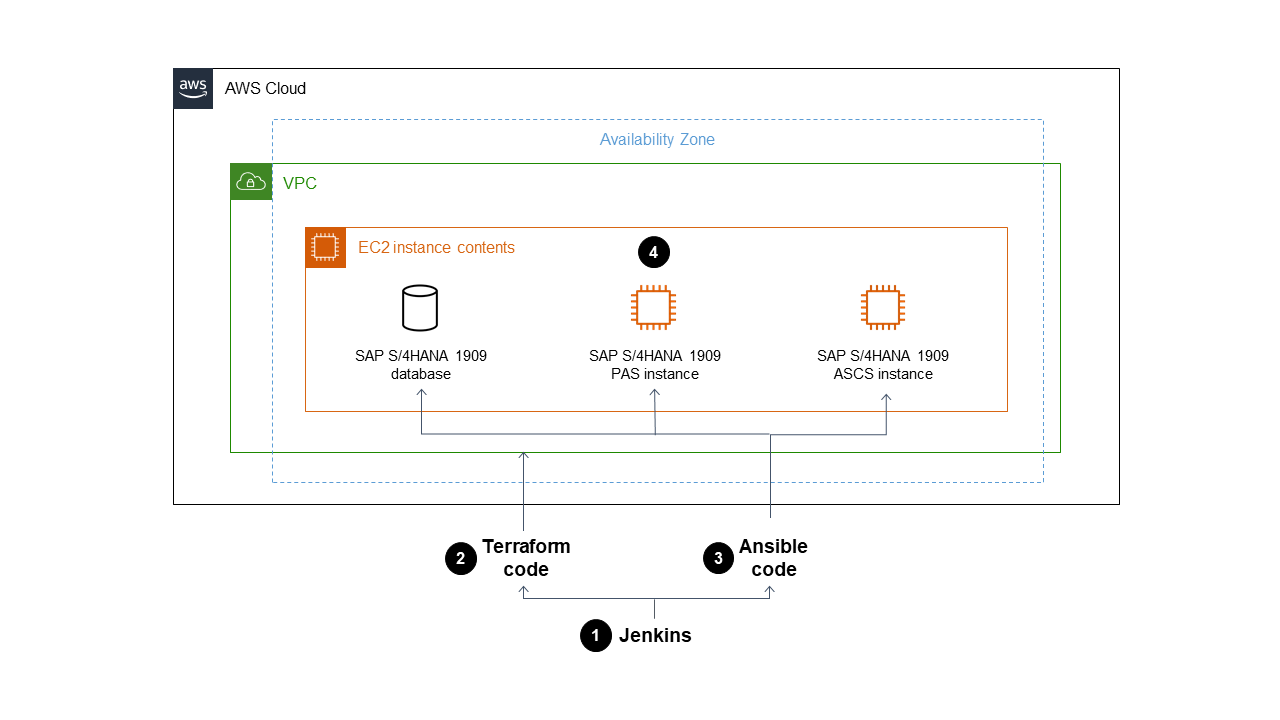

次の図表では、オープンソースツールを使用して AWS アカウントで SAP システムのインストールを自動化するワークフローの例を示しています。

ワークフロー例では、オープンソースツールを使用して AWS アカウントへの SAP システムのインストールを自動化します。

この図表は、次のワークフローを示しています：

  1. Jenkins は Terraform と Ansible のコードを実行することで SAP システムのインストールをオーケストレーションします。

  2. Terraform コードは SAP システムのインフラストラクチャーを構築します。

  3. Ansible コードが OS を設定し、SAP アプリケーションをインストールします。

  4. 定義されたすべての前提条件を含む SAP S/4HANA 1909 データベース、ASCS インスタンス、および PAS インスタンスが Amazon EC2 インスタンスにインストールされます。

注記

このパターンのセットアップ例では、AWS アカウントに Amazon S3 バケットを自動的に作成し、Terraform 状態ファイルを保存します。

テクノロジースタック

  • Terraform

  • Ansible

  • Jenkins

  • SAP S/4HANA 1909 データベース

  • SAP ASCS インスタンス

  • SAP PAS インスタンス

  • Amazon EC2

ツール

サービス

  • 「Amazon Elastic Compute Cloud (Amazon EC2)」は、AWS クラウドでスケーラブルなコンピューティング容量を提供します。仮想サーバーを必要な数だけ起動して、迅速にスケールアップまたはスケールダウンができます。

  • 「AWS Identity and Access Management (IAM)」は、AWS リソースへのアクセスを安全に管理し、誰が認証され、使用する権限があるかを制御するのに役立ちます。

  • AWS Key Management Service (AWS KMS) は、ユーザーのデータを保護するために使用される、暗号化キーの作成と制御を容易にするマネージドサービスです。

  • Amazon Virtual Private Cloud (Amazon VPC) を使用すると、定義した仮想ネットワーク内で AWS リソースを起動できます。この仮想ネットワークは、お客様自身のデータセンターで運用されていた従来のネットワークに似ていますが、AWS のスケーラブルなインフラストラクチャを使用できるというメリットがあります。

その他のツール

  • HashiCorp Terraform は、コードを使用してクラウドインフラストラクチャとリソースをプロビジョニングおよび管理するのに役立つコマンドラインインターフェイスアプリケーションです。

  • Ansible は、アプリケーション、構成、IT インフラストラクチャの自動化に役立つオープンソースのコード設定 (CaC) ツールです。

  • Jenkins は、デベロッパーがソフトウェアを確実に構築、テスト、デプロイできるようにするオープンソースのオートメーションサーバーです。

コード

このパターンのコードでは、GitHub 内の「aws-install-sap-with-jenkins-ansible」リポジトリで利用できます。

エピック

タスク説明必要なスキル

Amazon S3 バケットにファイルを追加します。

SAP メディアファイルをすべて含め、Amazon S3 バケットを作成します。

重要

Launch Wizard ドキュメントの S/4HANA の AWS Launch Wizard のフォルダ階層に従ってください。

クラウド管理者

VirtualBox をインストールします。

Oracle で VirtualBox をインストールして設定します。

DevOps エンジニア

Vagrant をインストールします。

HashiCorp による Vagrantのインストールと設定を行います。

DevOps エンジニア

AWS アカウントの設定

  1. アクセスキーとシークレットキー 付けの IAM プリンシパルを持って、次の権限があることを検証します。

    • 読み取り専用権限：Amazon Route 53、AWS Key Management Service (AWS KMS)

    • 読み取り権限と書き込み権限：Amazon S3、Amazon Elastic Compute Cloud (Amazon EC2)、Amazon Elastic File System (Amazon EFS)、IAM、Amazon CloudWatch、Amazon DynamoDB

  2. IAM プリンシパルアクセスキーとシークレットキーを保存し、後で参照します。

  3. Route 53 プライベートホストゾーン をまだ持っていない場合、作成します。後で参照できるように、ゾーン名 (sapteam.net) など) を保存します。

  4. Amazon マーケットプレイスの HA およびアップデートサービス 8.2 AMI付けの Red Hat Enterprise Linux for SAP を購読します。後で参照できるように、 AMI ID  (たとえば ami-0000000)  を保存します。

  5. カスタマーマネージドAWS KMS キー.を作成。後で参照できるように、KMS キーの Amazon リソースネーム (ARN) を保存します。

    注記

    AWS KMS カスタマーマネージドキー ARN の例を次に示します。arn:aws:kms:us-east-1:123412341234:key/uuid

  6. SSH キーペア を作成します。後で参照できるように、キーペアの名前と.pem ファイルを保存します。

  7. Jenkins をインストールするhostnameからポート 22 で SSH 接続を許可する Amazon EC2 セキュリティグループ を作成します。後で参照できるように、セキュリティグループ ID を保存します。

    注記

    ホスト名は、ほとんどの場合 localhost です。

AWS 全般
タスク説明必要なスキル

GitHub から リポジトリのクローンを作成します。

GitHub の aws-install-sap-with-jenkins-ansible リポジトリをクローンします。

DevOps エンジニア

Jenkins サービスを開始します。

Linux ターミナルを開く 次に、クローンされたコードリポジトリフォルダーを含むローカルフォルダーにナビゲーションし、以下のコマンドを実行します。

sudo vagrant up
注記

Jenkins の起動には約 20 分かかります。コマンドが成功する場合、サービスがアップし、実行されていますというメッセージが返されます。

DevOps エンジニア

ウェブブラウザで Jenkins を開き、ログインします。

  1. ウェブブラウザで http://localhost:5555 を入力します。Jenkins が開きます。

  2. ユーザー名は admin で、パスワードが my_secret_pass_from_vault を使用して Jenkins にログインします。

DevOps エンジニア

SAP システムのインストールパラメータを設定します。

  1. ジェンキンスでジェンキンスの管理を選択します。次に、認証情報の管理を選択します。設定できる認証情報変数のリストが表示されます。

  2. 次の認証情報変数をすべて設定します。

  • AWS_ACCOUNT_CREDENTIALS には、IAM プリンシパルのアクセスキー ID とシークレットアクセスキー ID を入力します。

  • HA とアップデートサービス 8.2 AMI の AMI_ID の SAP の Red Hat Enterprise Linux を入力します。

  • KMS_KEY_ARN には、AWS KMS カスタマー管理キーの ARN を入力します。

  • SSH_KEYPAIR_NAME の場合、.pem ファイルタイプを入力せずに、 SSH キーペアの名前を入力します。

  • SSH_KEYPAIR_FILE の場合、キーペアの.pem ファイルのフルネーム (たとえば mykeypair.pem) を入力します。キーペアの.pem ファイルも必ず Jenkins にアップロードします。

  • S3_ROOT_FOLDER_INSTALL_FILES, の場合、SAP メディアファイルを含む名称とAmazon S3 バケット(該当する場合)(たとえば、s3://my-media-bucket/S4H1909) を入力します。

  • PRIVATE_DNS_ZONE_NAME, の場合、Route 53 のプライベートホストゾーンの名前 (たとえば myprivatecompanyurl.net) を入力します。

  • VPC_ID の場合、SAP リソースを作成している Amazon VPC の VPC ID (たとえば、vpc-12345) を入力します。

  • SUBNET_IDS の場合、テスト環境 (未来の HA 機能用) で実行されている場合、 2 つのパブリックサブネット ID を入力します。実稼働環境で作業する場合、拠点ホストで 2 つのプライベートサブネットを使用するのがベストプラクティスです。

  • SECURITY_GROUP_IDの場合、Jenkins をインストールしたホスト名からポート 22 で SSH 接続を許可する Amazon EC2 セキュリティグループの ID を入力します。

注記

必要に応じて、ユースケースに基づいて、その他の不要なパラメータを設定できます。たとえば、SAP システムのインスタンスの SAP システム ID (SID)、デフォルトパスワード、名前、タグを変更できます。 すべての必須変数には、名前の先頭に (必須) が付いています。

AWS システム管理者、DevOps エンジニア

SAP システムインストールを実行します。

  1. ジェンキンスでは、ジェンキンスホームを選択します。次に、SAP HANA+ASCS+PAS 3 インスタンス] を選択します。

  2. スピンアップしてインストールを選択します。次に、メインを選択します。

  3. 今すぐビルドを選択します。

パイプラインステップの詳細については、AWS ブログのオープンソースツールによる SAP インストールの自動化 のパイプラインステップの理解 セクションを参照してください。

注記

エラーが発生した場合は、表示される赤いエラーボックスの上にカーソルを移動し、ログを選択します。エラーが発生したパイプラインステップのログが表示されます。ほとんどのエラーは、誤ったパラメータ設定が原因で発生します。

DevOps エンジニア、AWS システム管理者
