広告時間枠の SCTE-35 メッセージ

MediaTailor を使用すると、ソースの場所と VOD ソースリソースに基づいてコンテンツチャネルを作成できます。その後、チャネルのスケジュールに従って、プログラムごとに 1 つ以上の広告時間枠を設定できます。SCTE-35 仕様に基づくメッセージを使用して、コンテンツを広告ブレークの条件付けします。例えば、SCTE-35 メッセージを使用して、広告ブレークに関するメタデータを提供できます。SCTE-35 仕様の詳細については、「デジタルプログラム挿入キューメッセージ」を参照してください。

広告時間枠は、次の 2 つの方法のいずれかで設定します。

メッセージを含む time_signal SCTE-35 segmentation_descriptor メッセージをアタッチします。segmentation_descriptor このメッセージには、広告ブレークに関する詳細情報を伝えるコンテンツ識別子など、より高度なメタデータフィールドが含まれています。MediaTailor は、 (HLS) または EXT-X-DATERANGE (EventStreamDASH) 広告マーカーの SCTE-35 データの一部として、広告メタデータを出力マニフェストに書き込みます。
広告ブレークに関する基本的なメタデータを提供する splice_insert SCTE-35 メッセージを添付します。
HLS:
- 広告マークアップタイプがの場合Daterange、MediaTailor はマニフェストで広告ブレークをEXT-X-DATERANGEタグとして指定します。
- 広告マークアップタイプがの場合Scte35 Enhanced、MediaTailor は次のタグを使用して広告ブレークを指定します。
  - MediaTailor は、広告スレートの最初のセグメントEXT-X-CUE-OUTにを配置し、コンテンツから広告ブレークへのカットを示します。これには、など、広告時間枠の予想期間が含まれますEXT-X-CUE-OUT:Duration=30。
  - >EXT-X-ASSET: このタグはと同じセグメントに表示されEXT-X-CUE-OUT、プログラムの作成時または更新時に AdBreak で提供される広告ブレークメタデータが含まれます。常にが含まれていますCAID。
  - EXT-OATCLS-SCTE35: このタグはと同じセグメントに表示されEXT-X-CUE-OUT、SCTE-35 メッセージの base64 でエンコードされたバイトが含まれます。
  - EXT-X-CUE-OUT-CONT: このタグは、広告スレート内の後続の各セグメントに表示され、期間と経過時間情報が含まれます。また、base64 でエンコードされた SCTE-35 メッセージとも含まれていますCAID。
  - EXT-X-CUE-IN: このタグは、広告ブレークが終了した後のコンテンツの最初のセグメントに表示され、広告ブレークからコンテンツへのカットを示します。

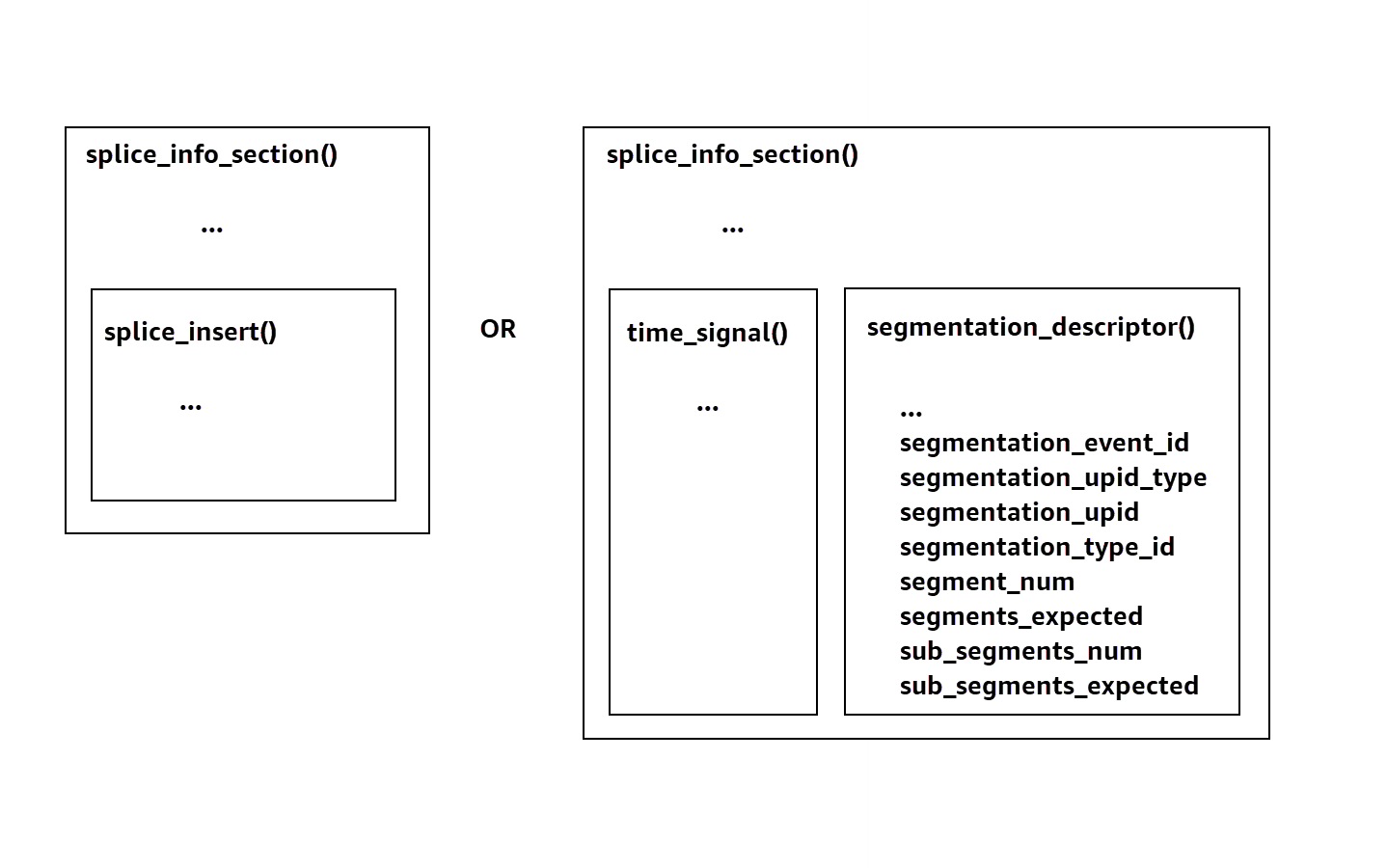

次の図は、SCTE-35 メッセージを使用してチャネルで広告ブレークを設定する 2 つの方法を示しています。

splice_insert() メッセージを使用して、基本的なメタデータを含む広告ブレークを設定します。
time_signal() メッセージとsegmentation_descriptor()メッセージを使用して、より詳細なメタデータを含む広告ブレークを設定します。

の使用の詳細についてはtime_signal、2022 SCTE-35 仕様の「デジタルプログラム挿入キューメッセージ」のセクション 9.7.4 を参照してください。

広告ブレーク情報は、出力 splice_info_section SCTE-35 データに表示されます。MediaTailor では、1 つのsegmentation_descriptorメッセージを 1 つのtime_signalメッセージとペアリングできます。

注記

メッセージを送信する場合はsegmentation_descriptor、time_signalメッセージタイプの一部として送信する必要があります。time_signal メッセージには、MediaTailor が特定のタイムスタンプを使用して構築するsplice_timeフィールドのみが含まれます。

次の表は、MediaTailor が各segmentation_descriptorメッセージに必要とするフィールドを示しています。詳細については、ANSI Webstore ウェブサイトで購入できる 2022 SCTE-35 仕様のセクション 10.3.3.1 を参照してください。

`segmentation_descriptor` メッセージの必須フィールド
フィールド	タイプ	デフォルト値	説明
`segmentation_event_id`	integer	1	これはに書き込まれます`segmentation_descriptor.segmentation_event_id`。
`segmentation_upid_type`	integer	14 (0x0E)	これはに書き込まれます`segmentation_descriptor.segmentation_upid_type`。値は 0～256 の範囲である必要があります。
`segmentation_upid`	文字列	`""` (空の文字列）	これはに書き込まれます`segmentation_descriptor.segmentation_upid`。値は、文字 `0-9`とを含む 16 進数の文字列である必要があります`A-F`。
`segmentation_type_id`	integer	48 (0x30)	これはに書き込まれます`segmentation_descriptor.segmentation_type_id`。値は 0～256 の範囲である必要があります。
`segment_num`	integer	0	これはに書き込まれます`segmentation_descriptor.segment_num`。値は 0～256 の範囲である必要があります。
`segments_expected`	integer	0	これはに書き込まれます`segmentation_descriptor.segments_expected`。値は 0～256 の範囲である必要があります。
`sub_segment_num`	integer	`null`	これはに書き込まれます`segmentation_descriptor.sub_segment_num`。値は 0～256 の範囲である必要があります。
`sub_segments_expected`	integer	`null`	これはに書き込まれます`segmentation_descriptor.sub_segments_expected`。値は 0～256 の範囲である必要があります。

次の表は、MediaTailor がsegmentation_descriptorメッセージの一部のフィールドに自動的に設定する値を示しています。

`segmentation_descriptor` メッセージのフィールドに MediaTailor によって設定された値
フィールド	タイプ	値
`segmentation_event_cancel_indicator`	ブール値	真
`program_segmentation_flag`	ブール値	真
`delivery_not_restricted_flag`	ブール値	真

MediaTailor は常に segmentation_duration_flagをに設定しますTrue。MediaTailor は、状態コンテンツの期間をティック単位で segmentation_duration フィールドに入力します。

注記

MediaTailor がtime_signalメッセージを送信すると、splice_info_sectionメッセージの splice_command_typeフィールドが 6 (0x06) に設定されます。

HLS 出力では、time_signalメッセージAdBreakを含むの場合、出力EXT-X-DATERANGEタグにはsplice_info_sectionメッセージのシリアル化されたバージョンに設定されている SCTE-35 フィールドが含まれます。例えば、次のEXT-X-DATERANGEタグはsplice_info_sectionメッセージのシリアル化されたバージョンを示しています。


#EXT-X-DATERANGE:ID=\"1\",START-DATE=\"2020-09-25T02:13:20Z\",DURATION=300.0,SCTE35-OUT=0xFC002C00000000000000FFF00506800000000000160214435545490000000100E000019BFCC00E0030000000000000

DASH 出力では、time_signalメッセージAdBreakを含むの場合、出力EventStream要素には scte35:SpliceInfoSection要素scte35:TimeSignalと scte35:SegmentationDescriptor要素が子として含まれます。scte35:TimeSignal 要素には子scte35:SpliceTime要素があり、 scte35:SegmentationDescriptor要素には子scte35:SegmentationUpid要素があります。例えば、次の DASH 出力はEventStream、要素の子要素構造を示しています。


<EventStream schemeIdUri="urn:scte:scte35:2013:xml" timescale="90000">
    <Event duration="27000000">
        <scte35:SpliceInfoSection protocolVersion="0" ptsAdjustment="0" tier="4095">
            <scte35:TimeSignal>
                <scte35:SpliceTime ptsTime="0" />
            </scte35:TimeSignal>
            <scte35:SegmentationDescriptor segmentNum="0" segmentationDuration="27000000" segmentationEventCancelIndicator="false" segmentationEventId="1" segmentationTypeId="48" segmentsExpected="0">
                <scte35:SegmentationUpid segmentationUpidFormat="hexBinary" segmentationUpidType="14">012345</scte35:SegmentationUpid>
            </scte35:SegmentationDescriptor>
        </scte35:SpliceInfoSection>
    </Event>
</EventStream>

SCTE-35 メッセージを使用してチャネルアセンブリの広告ブレークを設定する方法、それらのメッセージの構造と必須フィールド、SCTE-35 メッセージを含む HLS および DASH 出力のサンプルについて学びました。
