SiteWise Edge とオープンソースツールを使用してデータを処理および視覚化する

ローカル処理と視覚化用のオープンソースツールを使用して AWS IoT SiteWise Edge MQTT 対応ゲートウェイを設定し、産業用データ管理機能を強化します。

SiteWise Edge を使用すると、外部のオープンソースツールを使用してローカルデータ処理パイプラインを作成できます。Node-RED® を使用して InfluxDBで時系列データを保存し、Grafana® ダッシュボードを使用してオペレーションをモニタリングします。

Node-RED はデータフローを処理して変換し、InfluxDB は時系列データストレージを提供します。Grafana は、リアルタイムの運用データを表示します。SiteWise Edge でこれらのツールを使用して、ローカル環境と の間でデータを同期し AWS クラウド、即時のローカルインサイトと長期的なクラウドベースの分析機能の両方を提供します。

デプロイオプション

このソリューションは、2 つのアプローチのいずれかを使用してデプロイできます。Microsoft Windows 手動セットアップでは、コンポーネントの設定とインフラストラクチャとの統合を制御します。ではLinux、Docker を使用して事前設定されたコンポーネントをコンテナにデプロイできます。

運用要件を満たす方法を選択します。

風力発電所の例の概要

このガイドでは、風力発電所の例を使用して、風力発電所のタービンの風速をモニタリングする方法を示します。この実用的なシナリオは、ローカルとクラウドベースの可視性の両方が運用効率にとって価値がある一般的な産業モニタリングのニーズを示しています。

この統合により、次のことが可能になります。

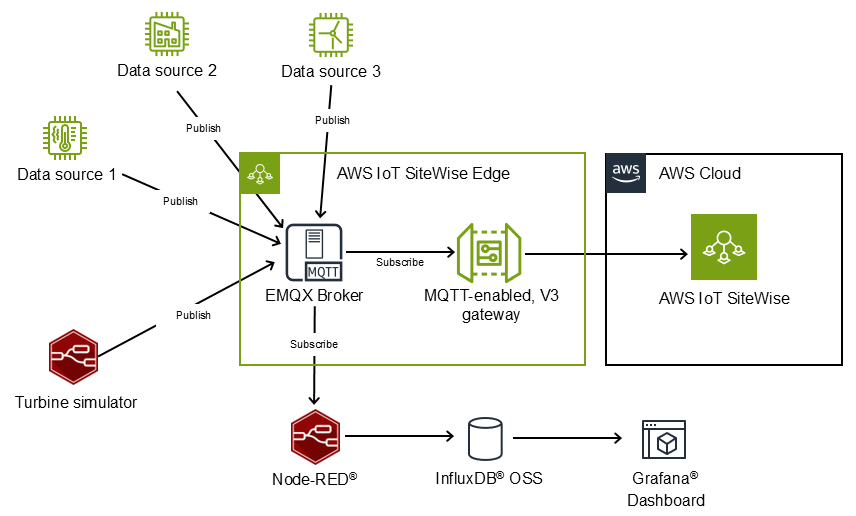

このガイドでは、風力発電所の例を使用します。Node-RED を使用して、風速データを生成するタービンをシミュレートします。Node-RED はデータペイロードを変換し、データを SiteWise Edge MQTT ブローカーに発行し、ブローカーからデータを受信するようにサブスクライブして、そのデータを InfluxDB にローカルに保存します。このアプローチにより、すべての運用データがローカルですぐにアクセスでき、クラウドでさらに分析できるようになります。このパターンを実装することで、 で高度な分析を実行する能力を維持しながら、ネットワークの中断に対する回復力を得ることができます AWS クラウド。Grafana はローカルモニタリングのために InfluxDB に接続し、クラウド依存関係のないメトリクスをリアルタイムで可視化します。SiteWise Edge MQTT 対応ゲートウェイは、同じ MQTT ブローカーに接続して にデータを送信し AWS IoT SiteWise、エッジオペレーションとクラウドベースのサービス間のブリッジを作成します。

独自のデータと設定を使用して、製造機器、ユーティリティインフラストラクチャ、またはその他の産業資産をモニタリングしているかどうかにかかわらず、特定の産業要件に合わせた同様のワークフローを作成できます。

オープンソース統合の要件

SiteWise Edge とオープンソースの統合を実装する前に、環境が必要な要件を満たしていることを確認してください。

セキュリティに関する考慮事項

特に非ローカルネットワークからインターフェイスにアクセスする場合は、コンポーネント間のすべての通信を暗号化することをお勧めします。各コンポーネントに適切なアクセスコントロールを実装し、 AWS IoT SiteWise Edge ゲートウェイ設定と AWS アカウントセキュリティの AWS ベストプラクティスに従います。

その他の考慮事項

SiteWise Edge とのオープンソース統合を実装するときは、以下の追加要因を考慮してください。

オープンソース統合のトラブルシューティング

SiteWise Edge ゲートウェイのオープンソース統合に関連するトラブルシューティングトピックの詳細については、「」を参照してくださいEdge でのオープンソース統合のトラブルシューティング。
