AWS Infrastructure Composer での の使用 AWS Step Functions

AWS Infrastructure Composer には、 との統合がありますAWS Step Functions Workflow Studio。Infrastructure Composer を使用して以下を実行します。

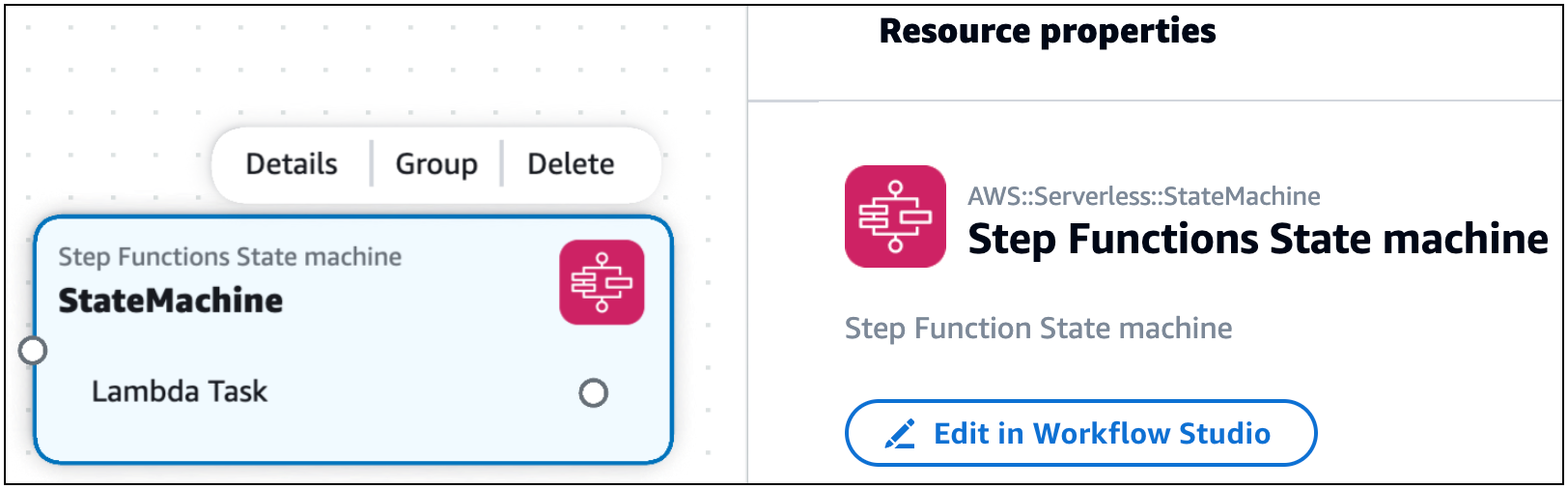

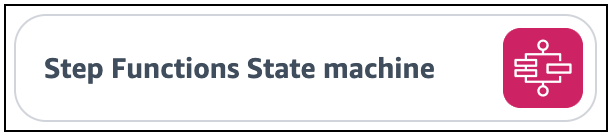

次の画像は Step Functions ステートマシンカードのものです。

Infrastructure Composer Workflow Studioの Step Functions を使用すると、2 人の強力なビジュアルデザイナーの利点を 1 か所で利用できます。ワークフローとアプリケーションを設計すると、Infrastructure Composer はInfrastructure as Code (IaC) を作成し、デプロイに向けてガイドします。

IAM ポリシー

ワークフローから リソースにタスクを接続すると、Infrastructure Composer はリソース間のインタラクションを承認するために必要な AWS Identity and Access Management (IAM) ポリシーを自動的に作成します。以下に例を示します。

Transform: AWS::Serverless-2016-10-31
Resources:
  StockTradingStateMachine:
    Type: AWS::Serverless::StateMachine
    Properties:
      ...
      Policies:
        - LambdaInvokePolicy:
            FunctionName: !Ref CheckStockValue
      ...
  CheckStockValue:
    Type: AWS::Serverless::Function
    ...

必要に応じて、テンプレートに IAM ポリシーを追加できます。

Infrastructure Composer Workflow Studioでの Step Functions の開始方法

開始するには、新しいワークフローを作成するか、既存のワークフローをインポートします。

新しいワークフローを作成するには

既存のワークフローをインポートするには

AWS Serverless Application Model (AWS SAM) テンプレートを使用して定義されたアプリケーションからワークフローをインポートできます。AWS::Serverless::StateMachine リソースタイプで定義されたステートマシンを使用すると、 の起動に使用できる Step Functions ステートマシン拡張コンポーネントカードとして視覚化されますWorkflow Studio。

AWS::Serverless::StateMachine リソースは、次のいずれかのプロパティを使用してワークフローを定義できます。

定義プロパティ

DefinitionUri プロパティ

Infrastructure Composer Workflow Studioでの Step Functions の使用

ワークフローの構築

Infrastructure Composer は定義置換を使用して、ワークフロータスクをアプリケーションのリソースにマッピングします。定義の置換の詳細については、「 AWS Serverless Application Model デベロッパーガイド DefinitionSubstitutions」の「」を参照してください。

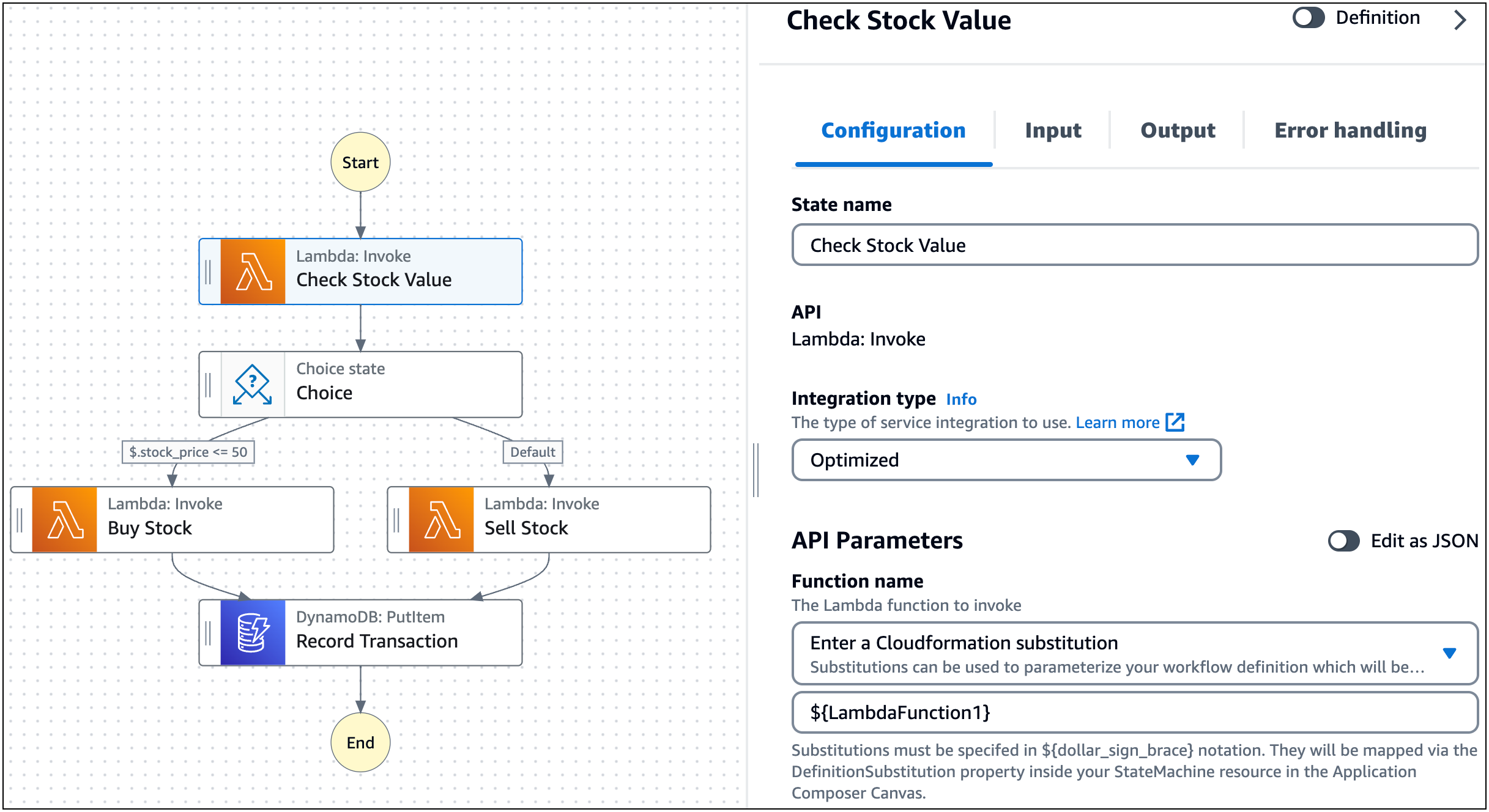

でタスクを作成するときはWorkflow Studio、各タスクの定義置換を指定します。その後、Infrastructure Composer キャンバスのリソースにタスクを接続できます。

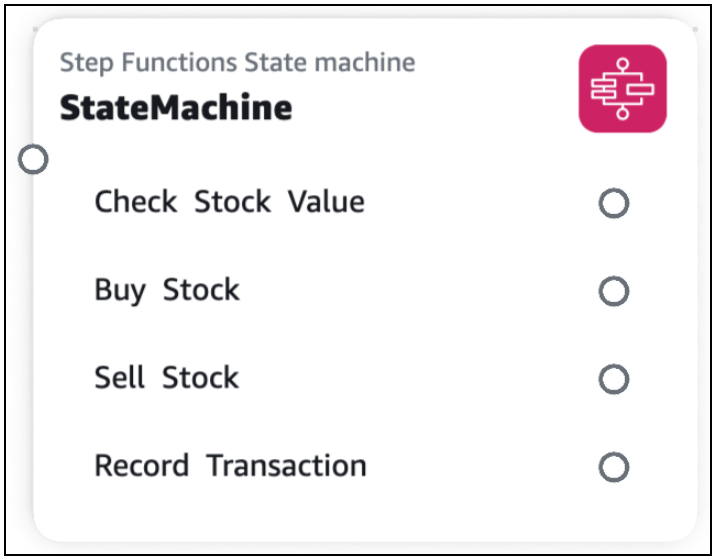

ワークフローのタスクは、Step Functions ステートマシンカードで視覚化されます。

リソースをワークフロータスクに接続する

Infrastructure Composer では、サポートされているワークフロータスクとサポートされている Infrastructure Composer カード間の接続を作成できます。

接続を作成するときは、タスクとカードの AWS のサービス が一致している必要があります。たとえば、Lambda 関数を呼び出すワークフロータスクを Lambda 関数拡張コンポーネントカードに接続できます。

接続を作成するには、タスクのポートをクリックして、拡張コンポーネントカードの左ポートにドラッグします。

Infrastructure Composer はDefinitionSubstitution、値を自動的に更新して接続を定義します。以下に例を示します。

Transform: AWS::Serverless-2016-10-31
Resources:
  StateMachine:
    Type: AWS::Serverless::StateMachine
    Properties:
      Definition:
        StartAt: Check Stock Value
        States:
          Check Stock Value:
            Type: Task
            Resource: arn:aws:states:::lambda:invoke
            Parameters:
              Payload.$: $
              FunctionName: ${CheckStockValue}
            Next: Choice
          ...
      DefinitionSubstitutions:
        CheckStockValue: !GetAtt CheckStockValue.Arn
        ...
  CheckStockValue:
    Type: AWS::Serverless::Function
    Properties:
      ...

外部ファイルの使用

Step Functions ステートマシンカードからワークフローを作成すると、Infrastructure Composer は Definitionプロパティを使用してステートマシン定義をテンプレート内に保存します。ステートマシン定義を外部ファイルに保存するように Infrastructure Composer を設定できます。

Infrastructure Composer は以下を実行します。

詳細情報

Infrastructure Composer の Step Functions の詳細については、以下を参照してください。
