Windows ネットワーク

Windows コンテナネットワークの概要

Windows コンテナは Linux コンテナとは根本的に異なります。Linux コンテナは、名前空間、ユニオンファイルシステム、cgroup などの Linux コンストラクトを使用します。Windows では、これらのコンストラクトは Host Compute Service (HCS) によってコンテナから抽象化されます。HCS は、Windows でのコンテナ実装の上にある API レイヤーとして機能します。Windows コンテナは、ノードのネットワークトポロジを定義するホストネットワークサービス (HNS) も活用します。

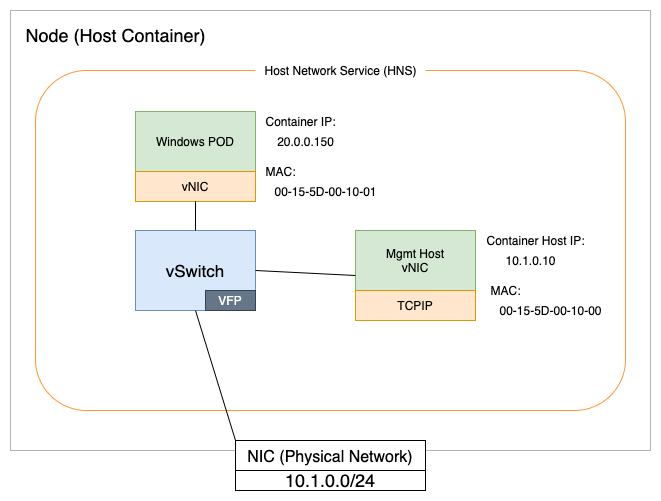

ネットワークの観点からは、HCS と HNS は Windows コンテナを仮想マシンのように機能させます。たとえば、各コンテナには、上の図に示すように、Hyper-V 仮想スイッチ (vSwitch) に接続されている仮想ネットワークアダプタ (vNIC) があります。

IP アドレス管理

Amazon EKS のノードは、そのノードの Elastic Network Interface (ENI) を使用して AWS VPC ネットワークに接続します。現在、Windows ワーカーノードごとに 1 つの ENI のみがサポートされています。Windows ノードの IP アドレス管理は、コントロールプレーンで実行される VPC Resource Controller によって実行されます。Windows ノードの IP アドレス管理のワークフローの詳細については、こちらを参照してください。

Windows ワーカーノードがサポートできるポッドの数は、ノードのサイズと使用可能な IPv4 アドレスの数によって決まります。ノードで使用できる IPv4 アドレスは、次のように計算できます。

上記の式を使用して、次のように m5.large インスタンスに基づいてノード化された Windows ワーカーの最大ポッド数を計算できます。

インスタンスタイプがサポートできる IP アドレスの数の詳細については、「インスタンスタイプごとのネットワークインターフェイスあたりの IP アドレス」を参照してください。

もう 1 つの重要な考慮事項は、ネットワークトラフィックの流れです。Windows では、100 を超えるサービスを持つノードでポートが枯渇するリスクがあります。この条件が発生すると、ノードは次のメッセージでエラーのスローを開始します。

「ポリシーの作成に失敗しました: hcnCreateLoadBalancer failed in Win32: The specified port already exists」

この問題に対処するために、Direct Server Return (DSR) を活用します。DSR は、非対称ネットワーク負荷分散の実装です。つまり、リクエストトラフィックとレスポンストラフィックは異なるネットワークパスを使用します。この機能は、ポッド間の通信を高速化し、ポートを使い果たすリスクを軽減します。したがって、Windows ノードで DSR を有効にすることをお勧めします。

Windows Server SAC EKS 最適化 AMIs。Windows Server 2019 LTSC EKS Optimized AMIs の場合、インスタンスのプロビジョニング中に、以下のスクリプトを使用し、eksctlnodeGroup で Windows Server 2019 Full または Core を amiFamily として使用して有効にする必要があります。詳細については、「eksctl custom AMI」を参照してください。

nodeGroups:
- name: windows-ng
  instanceType: c5.xlarge
  minSize: 1
  volumeSize: 50
  amiFamily: WindowsServer2019CoreContainer
  ssh:
    allow: false

Windows Server 2019 以降で DSR を使用するには、インスタンスの起動時に次の kube-proxy フラグを指定する必要があります。これを行うには、セルフマネージド型ノードグループの起動テンプレートに関連付けられたユーザーデータスクリプトを調整します。

<powershell>
[string]$EKSBinDir = "$env:ProgramFiles\Amazon\EKS"
[string]$EKSBootstrapScriptName = 'Start-EKSBootstrap.ps1'
[string]$EKSBootstrapScriptFile = "$EKSBinDir\$EKSBootstrapScriptName"
(Get-Content $EKSBootstrapScriptFile).replace('"--proxy-mode=kernelspace",', '"--proxy-mode=kernelspace", "--feature-gates WinDSR=true", "--enable-dsr",') | Set-Content $EKSBootstrapScriptFile
& $EKSBootstrapScriptFile -EKSClusterName "eks-windows" -APIServerEndpoint "https://<REPLACE-EKS-CLUSTER-CONFIG-API-SERVER>" -Base64ClusterCA "<REPLACE-EKSCLUSTER-CONFIG-DETAILS-CA>" -DNSClusterIP "172.20.0.10" -KubeletExtraArgs "--node-labels=alpha.eksctl.io/cluster-name=eks-windows,alpha.eksctl.io/nodegroup-name=windows-ng-ltsc2019 --register-with-taints=" 3>&1 4>&1 5>&1 6>&1
</powershell>

DSR の有効化は、Microsoft Networking ブログと AWS Lab の Windows コンテナの指示に従って検証できます。

サブネットで使用可能な IPv4 アドレスを保持し、無駄を最小限に抑えることが重要な場合は、Windows のプレフィックスモード - 避けるタイミングで説明されているように、プレフィックス委任モードを使用しないことをお勧めします。引き続きプレフィックス委任を使用する場合は、サブネットの IPv4 アドレス使用率を最適化する手順を実行できます。IPv4 アドレスのリクエストと割り当てプロセスを微調整する方法の詳細については、「プレフィックス委任のパラメータの設定」を参照してください。これらの設定を調整すると、IPv4 アドレスの節約とプレフィックス委任によるポッド密度の利点のバランスを取ることができます。

セカンダリ IPv4 アドレスを割り当てるというデフォルト設定を使用する場合、現在、VPC Resource Controller が IPv4 アドレスをリクエストして割り当てる方法を操作するためのサポートされている設定はありません。具体的には、 minimum-ip-targetと warm-ip-targetはプレフィックス委任モードでのみサポートされています。また、セカンダリ IP モードでは、インターフェイスで使用可能な IP アドレスに応じて、VPC リソースコントローラーは通常、ポッドの起動時間を短縮するためにウォーム IP を維持するために、ユーザーに代わってノードに 3 つの未使用の IPv4 IPsます。未使用のウォーム IP アドレスの IP 浪費を最小限に抑える場合は、ENI の IP アドレス容量をできるだけ多く使用できるように、特定の Windows ノードでより多くのポッドをスケジュールすることを目指します。より明示的には、ENI のすべての IPs アドレスがノードと実行中のポッドで既に使用されている場合、ウォーム未使用 IP を避けることができます。サブネット内の IP アドレスの可用性に関する制約を解決するためのもう 1 つの回避策は、サブネットサイズを増やすか、Windows ノードを独自の専用サブネットに分離することです (複数可）。

さらに、現時点では IPv6 は Windows ノードではサポートされていないことに注意してください。

コンテナネットワークインターフェイス (CNI) オプション

AWSVPC CNI は、Windows および Linux ワーカーノード用の事実上の CNI プラグインです。AWSVPC CNI は多くのお客様のニーズを満たす一方で、IP の枯渇を避けるためにオーバーレイネットワークなどの代替案を検討する必要がある場合があります。このような場合、Calico CNI を AWSVPC CNI の代わりに使用できます。Project Calico は、Tigera によって開発されたオープンソースソフトウェアです。このソフトウェアには、EKS で動作する CNI が含まれています。Calico CNI を EKS にインストールする手順は、Project Calico EKS のインストールページにあります。

ネットワークポリシー

ベストプラクティスとして、Kubernetes クラスター上のポッド間のオープン通信のデフォルトモードから、ネットワークポリシーに基づいてアクセスを制限するように変更します。オープンソースの Project Calico は、Linux ノードと Windows ノードの両方で動作するネットワークポリシーを強力にサポートしています。この機能は別個であり、Calico CNI の使用には依存しません。したがって、Calico をインストールし、ネットワークポリシー管理に使用することをお勧めします。

Calico を EKS にインストールする手順については、Amazon EKS の「Calico のインストール」ページを参照してください。

さらに、「Amazon EKS Best Practices Guide for Security - Network Section」に記載されているアドバイスは、Windows ワーカーノードを持つ EKS クラスターにも等しく適用されますが、現時点では「Security Groups for Pods」などの一部の機能は Windows ではサポートされていません。
