DynamoDB テーブルで多対多リレーションシップを管理するためのベストプラクティス

隣接関係のリストは、Amazon DynamoDB の多対多の関係のモデリングに役立つ設計パターンです。より一般的には、DynamoDB のグラフデータ (ノードとエッジ) を表現する方法です。

隣接関係のリスト設計パターン

異なるエンティティのアプリケーションの間に、多対多の関係がある場合、その関係は隣接関係のリストとしてモデル化することができます。このパターンでは、最上位エンティティ (グラフモデル内のノードと同義) はすべて、パーティションキーを使用して表現されます。他のエンティティとの関係 (グラフのエッジ) は、ソートキーの値をターゲットエンティティ ID (ターゲットノード) に設定することによって、パーティション内の項目として表現されます。

このパターンの利点として、ターゲットエンティティ (ターゲットノードへのエッジを含む) に関連するすべてのエンティティ (ノード) を見つけるために重複データを最小限に抑えられることや、クエリパターンを簡素化できる点などがあります。

このパターンが実際に役に立った例として、請求書に複数の請求書を含めることができる請求システムがあります。1 つの請求書を複数の請求書に含めることができます。この例のパーティションキーは、InvoiceID または BillID です。BillID パーティションには、請求書固有の属性がすべて含まれます。InvoiceID パーティションには、請求書固有の属性を格納する項目と、各 BillID の項目が含まれており、この項目は、1 つの請求書にまとめられます。

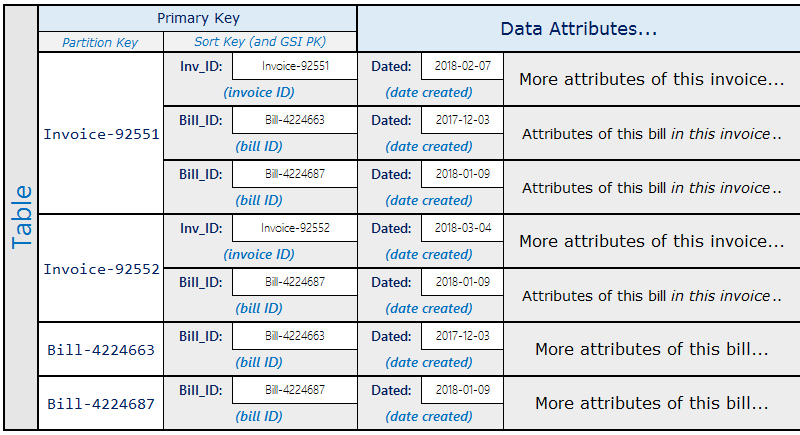

スキーマは次のようになります。

上記のスキーマを使用すると、テーブルのプライマリキーを使用して、請求書の請求内容をすべて照会することができます。請求書の一部を含むすべての請求書を検索するには、テーブルのソートキーにグローバルセカンダリインデックスを作成します。

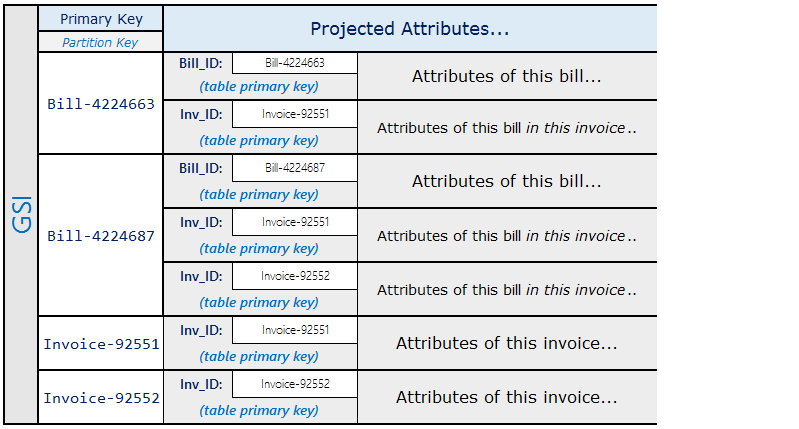

グローバルセカンダリインデックスの射影は、次のようになります。

マテリアライズされたグラフパターン

多くのアプリケーションは、ピア間のランキング、エンティティ間の関係、およびネイバーエンティティの状態を把握する必要があります。アプリケーションでこれらのタイプのグラフスタイルのワークフローを使用している場合は、次のスキーマ設計パターンを検討してください。

実際の例として、ソーシャルネットワーキングアプリケーションを考えてみましょう。このアプリケーションでは、人々は他の人と関係を持ち、スキルを持ち、特定の場所に住み、関連する日付 (生年月日など) を持っています。各個人はグラフ内のノードです。友だちなどの人々の間のつながりは、エッジです。人と属性 (スキル、場所、日付) との間の関連もエッジです。

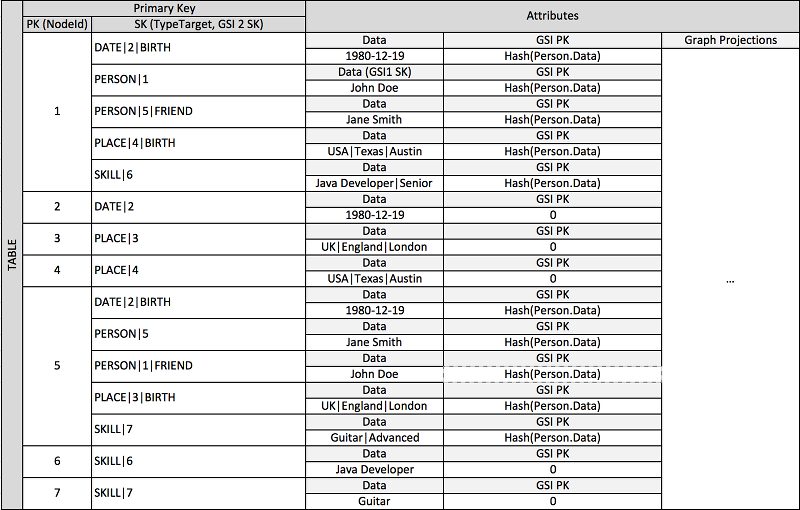

マテリアライズされたグラフパターンを使用すると、ノードとエッジの両方を単一の DynamoDB テーブルに保存し、関係を効率的にトラバースできます。次の図は、このソーシャルネットワーキンググラフをモデル化する方法を示しています。最初の図は、プライマリテーブル構造を示しています。次の図は、グローバルセカンダリインデックスの射影を示しています。

このテーブルは次のキー構造を使用します。

エッジ項目には、Target 属性および Type 属性が含まれます。これらは、プライマリテーブルと 2 つ目のグローバルセカンダリインデックスの項目を識別する複合キー「TypeTarget」を形成します。例えば、「Person-1 は Person-2 の友だち」からは、Type=Friend、Target=Person-2、および TypeTarget=Friend-Person-2 が生成されます。

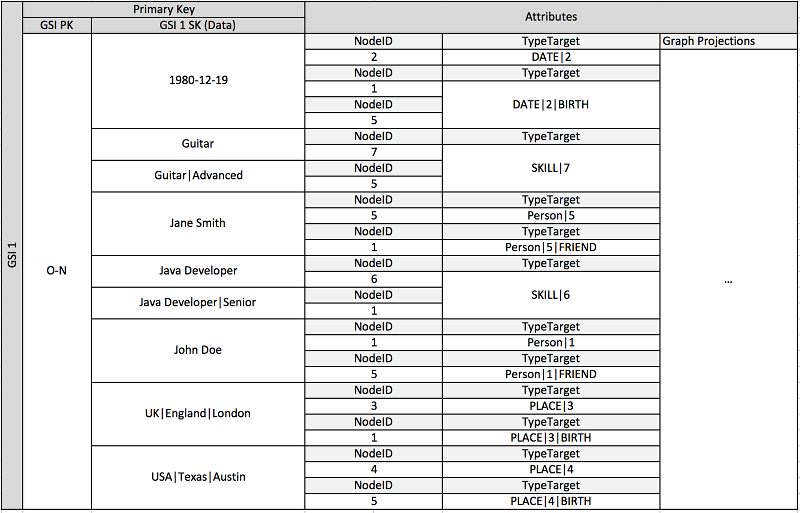

最初のグローバルセカンダリインデックスは、Data 属性で構築されます。この属性は、グローバルセカンダリインデックスのオーバーロードを使用して、同一インデックス内で複数の属性タイプをインデックス化します。

この単一のグローバルセカンダリインデックスを使用して、特定の日に生まれたすべての人、特定の場所のすべての人、または特定のスキルを持つすべての人をクエリできます。

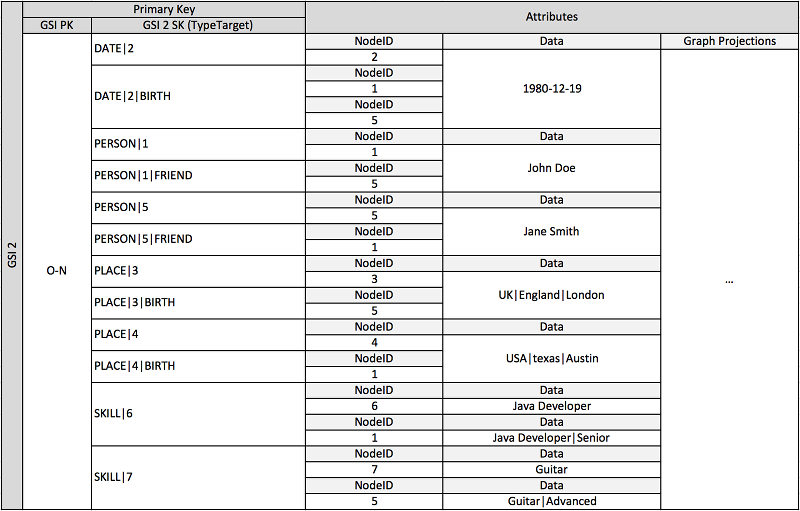

2 つ目のグローバルセカンダリインデックスは、リバースルックアップのパーティションキーとして TypeTarget を使用します。例えば、TypeTarget=Friend-Person-2 をクエリすることで、友だちとして Person-2 をリストしているすべてのユーザーを検索できます。

項目をテーブルに挿入する際に、インテリジェントなシャーディング戦略を使用して、大量の集計 (生年月日、スキル) を含む項目セットを、ホット読み書き問題を回避するために必要なグローバルなセカンダリインデックスの論理パーティションに分散させることができます。

このような設計パターンの組み合わせによって、効率の高いリアルタイムグラフワークフローを実現するソリッドなデータストアを構築できます。これを使用して、推奨エンジン、ソーシャルネットワーキングアプリケーション、ノードのランキング、サブツリーの集約、およびその他の一般的なグラフのユースケースに対して、高パフォーマンスなネイバーエンティティの状態とエッジの集約クエリを構築できます。

ユースケースがリアルタイムデータの一貫性に優れていない場合は、スケジュールされた Amazon EMR プロセスを使用して、エッジをワークフローに関連するグラフサマリー集約に追加することができます。グラフにエッジが追加されたときにアプリケーションですぐに認識する必要がない場合は、スケジュールされたプロセスを使用して結果を集約できます。

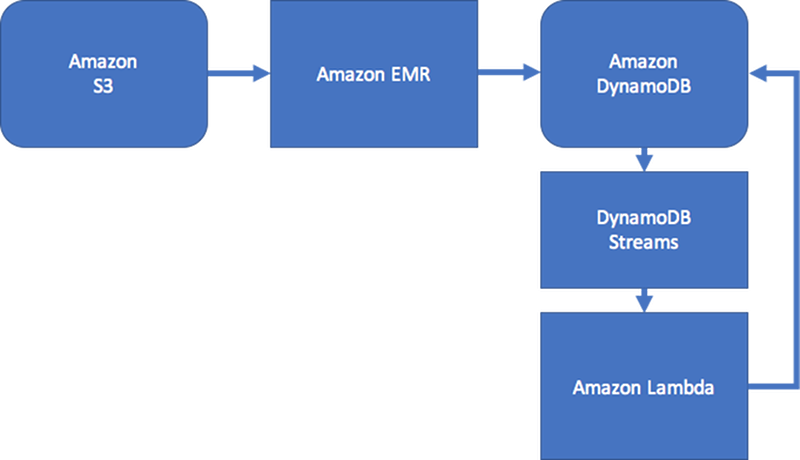

一定レベルの一貫性を維持するために、この設計には、エッジ更新を処理する Amazon DynamoDB Streams や AWS Lambda が含まれることがあります。また、Amazon EMR ジョブを使用して、定期的に結果を検証することもできます。このアプローチを次の図に示します。このアプローチは、リアルタイムクエリのコストが高く、各ユーザーの更新をすぐに知る必要性が低いソーシャルネットワーキングアプリケーションで一般的に使用されます。

IT サービス管理 (ITSM) およびセキュリティアプリケーションでは通常、複雑なエッジ集約で構成されるエンティティ状態の変化にリアルタイムで応答する必要があります。このようなアプリケーションでは、第 2 レベルと第 3 レベルの関係や複雑なエッジトラバーサルの複数のリアルタイムノード集約をサポートできるシステムが必要です。ユースケースに、これらのタイプのリアルタイムグラフクエリワークフローが必要な場合は、これらのワークフローの管理に Amazon Neptune の使用を検討することをお勧めします。
