AWS X-Ray concetti

AWS X-Ray riceve i dati dai servizi come segmenti. X-Ray quindi raggruppa i segmenti che hanno una richiesta comune in tracce. X-Ray elabora le tracce per generare un grafico del servizio che fornisce una rappresentazione visiva dell'applicazione.

Segmenti

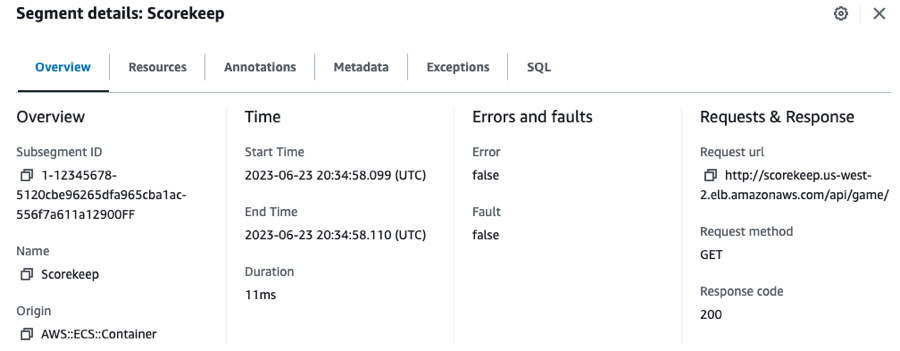

Le risorse di elaborazione che eseguono la logica dell'applicazione inviano i dati sulle loro attività sotto forma di segmenti. Un segmento contiene il nome della risorsa, i dettagli relativi alla richiesta e i dettagli sull'attività eseguita. Ad esempio, quando una richiesta HTTP raggiunge l'applicazione, il segmento può memorizzare i seguenti dati:

L' X-Ray SDK raccoglie informazioni dalle intestazioni di richiesta e risposta, dal codice dell'applicazione e dai metadati sulle AWS risorse su cui viene eseguito. Puoi scegliere i dati da raccogliere modificando la configurazione o il codice dell'applicazione per analizzare le richieste in arrivo, le richieste a valle e i client SDK. AWS

Puoi utilizzare l' X-Ray SDK per registrare informazioni aggiuntive come annotazioni e metadati. Per ulteriori informazioni sulla struttura e le informazioni memorizzate nei segmenti e nei sottosegmenti, consulta AWS X-Ray segmentare i documenti. I documenti di segmento possono avere una dimensione massima di 64 kB.

Sottosegmenti

Un segmento può suddividere i dati sull'attività eseguita in sottosegmenti. I sottosegmenti offrono una maggiore granularità delle informazioni temporali e più dettagli sulle chiamate a valle invocate dall'applicazione per soddisfare la richiesta originale. Un sottosegmento può contenere dettagli aggiuntivi su una chiamata a un database SQL Servizio AWS, a un'API HTTP esterna o a un database SQL. Puoi anche definire sottosegmenti arbitrari per analizzare specifiche funzioni o righe di codice nell'applicazione.

Per i servizi che non inviano segmenti propri, come Amazon DynamoDB, X-Ray utilizza i sottosegmenti per generare segmenti dedotti e nodi a valle sulla mappa di traccia. Questo ti consente di visualizzare tutte le dipendenze a valle, anche se non supportano il tracciamento o sono risorse esterne.

I sottosegmenti rappresentano la vista di una chiamata a valle da parte dell'applicazione che opera come client. Se anche il servizio a valle è analizzato, il segmento che questo invia sostituisce il segmento dedotto generato dal segmento del client a monte. Il nodo sul grafo del servizio utilizza sempre le informazioni del segmento del servizio, se disponibili, mentre il collegamento tra due nodi utilizza le informazioni del sottosegmento del servizio a monte.

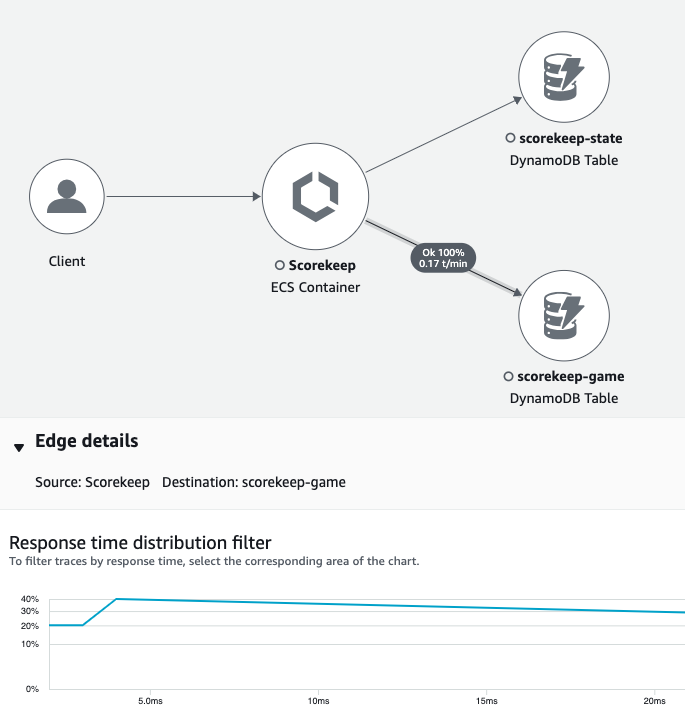

Ad esempio, quando chiami DynamoDB con un client SDK strumentato, l' AWS SDK registra un sottosegmento per quella chiamata. X-Ray DynamoDB non invia un segmento, quindi il segmento dedotto nella traccia, il nodo DynamoDB nel grafico del servizio e il bordo tra il servizio e DynamoDB contengono tutti informazioni dal sottosegmento.

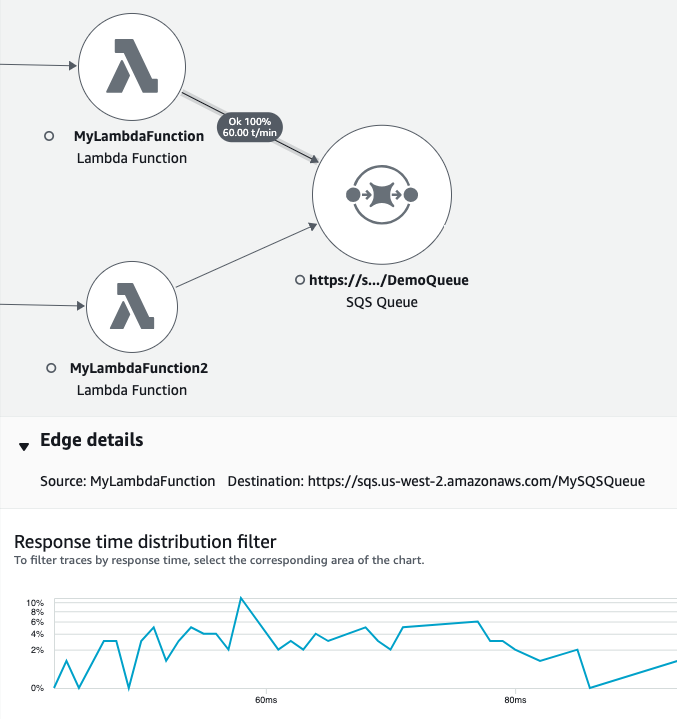

Quando chiami un altro servizio analizzato utilizzando con un'applicazione analizzata, il servizio a valle invia proprio segmento per memorizzare la sua vista della stessa chiamata che il servizio a monte ha memorizzato in un sottosegmento. Nel grafo del servizio, entrambi i nodi del servizio contengono le informazioni su tempi ed errori provenienti dai segmenti di tali servizi, mentre il collegamento tra essi è basato sulle informazioni provenienti dal sottosegmento del servizio a monte.

Entrambi i punti di vista sono utili, poiché il servizio a valle memorizza esattamente l'ora di inizio e fine dell'elaborazione della richiesta, mentre il servizio a monte memorizza la latenza totale che include il tempo che la richiesta ha consumato nel trasferimento tra i due servizi.

Grafico del servizio

X-Ray utilizza i dati inviati dall'applicazione per generare un grafico del servizio. Ogni AWS risorsa a cui invia i dati X-Ray viene visualizzata come servizio nel grafico. I collegamenti connettono i servizi che collaborano per elaborare le richieste. I collegamenti connettono i client alla tua applicazione e la tua applicazione ai servizi e alle risorse a valle utilizzate.

Un grafo del servizio è un documento in formato JSON che contiene le informazioni sui servizi e sulle risorse che costituiscono la tua applicazione. La X-Ray console utilizza il grafico del servizio per generare una visualizzazione o una mappa dei servizi.

Per un'applicazione distribuita, X-Ray combina i nodi di tutti i servizi che elaborano le richieste con lo stesso ID di traccia in un unico grafico di servizio. Il primo servizio a cui accede la richiesta aggiunge un'intestazione di tracciamento che viene propagata tra il front-end e servizi che vengono invocati.

Ad esempio, Scorekeep esegue un'API Web che chiama un microservizio (una AWS Lambda funzione) per generare un nome casuale utilizzando una libreria. Node.js L' X-Ray SDK per Java genera l'ID di traccia e lo include nelle chiamate a Lambda. Lambda invia i dati di tracciamento e passa l'ID di traccia alla funzione. L' X-Ray SDK per utilizza Node.js anche l'ID di traccia per inviare dati. Di conseguenza, i nodi per l'API, il servizio Lambda e la funzione Lambda appaiono tutti come nodi separati ma connessi sulla mappa di traccia.

I dati del grafico del servizio vengono conservati per 30 giorni.

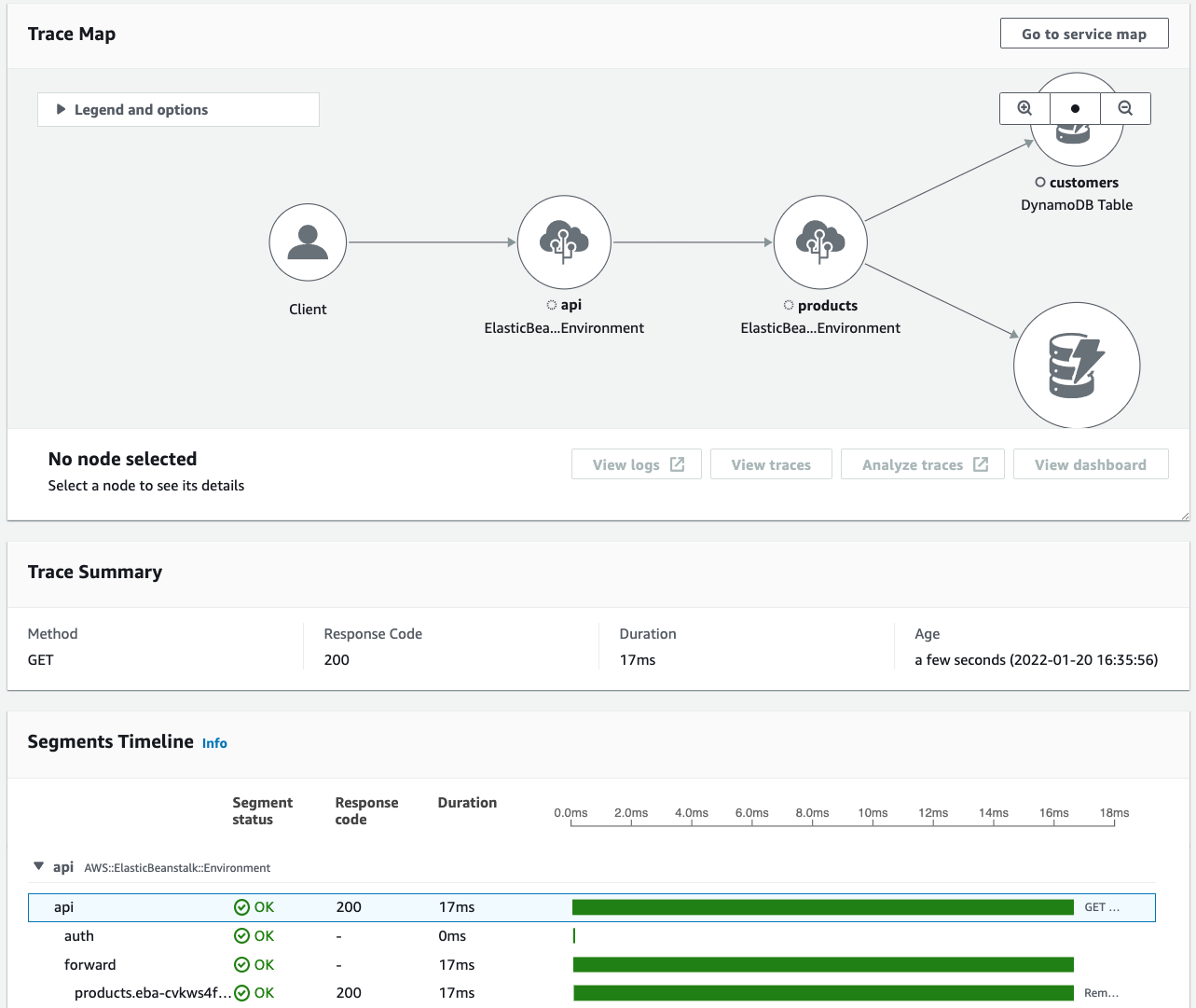

Tracce

Un ID di tracciamento traccia il percorso di una richiesta attraverso l'applicazione. Un tracciamento raccoglie tutti i segmenti generati da una singola richiesta. Tale richiesta è in genere una richiesta HTTP GET o POST che passa attraverso un sistema di bilanciamento del carico, recupera il codice dell'applicazione e genera chiamate downstream ad altri AWS servizi o API Web esterne. Il primo servizio supportato con cui la richiesta HTTP interagisce aggiunge un'intestazione contenente un ID di tracciamento alla richiesta e la propaga a valle per tracciare latenza, completamento e altri dati relativi alla richiesta.

Consulta AWS X-Ray i prezzi per informazioni su come X-Ray vengono fatturate le tracce. I dati di tracciamento vengono conservati per 30 giorni.

Campionamento

Per garantire un tracciamento efficiente e fornire un campione rappresentativo delle richieste soddisfatte dall'applicazione, l' X-Ray SDK applica un algoritmo di campionamento per determinare quali richieste vengono tracciate. Per impostazione predefinita, l' X-Ray SDK registra la prima richiesta ogni secondo e il cinque percento di eventuali richieste aggiuntive.

Per evitare di incorrere in costi del servizio durante l'acquisizione delle nozioni di base, il tasso di campionamento di default è conservativo. È possibile configurare X-Ray per modificare la regola di campionamento predefinita e configurare regole aggiuntive che applicano il campionamento in base alle proprietà del servizio o della richiesta.

Ad esempio, potresti voler disabilitare il campionamento e tracciare tutte le richieste di chiamate che modificano lo stato o gestiscono utenti o transazioni. In caso di elevati volumi di chiamate di sola lettura, come il polling in background, i controlli dello stato della connessione o la manutenzione della connessione, puoi campionare con una bassa percentuale e continuare comunque a disporre di un numero sufficiente di dati per rilevare eventuali problemi.

Per ulteriori informazioni, consulta Configurazione delle regole di campionamento di.

Intestazione di tracciamento

Tutte le richieste sono tracciate, fino a un valore minimo configurabile. Dopo aver raggiunto tale minimo, viene tracciata solo una percentuale delle richieste per evitare costi non necessari. La selezione per il campionamento e l'ID di tracciamento vengono aggiunti alle richieste HTTP nelle intestazioni di tracciamento denominate X-Amzn-Trace-Id. Il primo X-Ray-integrated servizio a cui viene inviata la richiesta aggiunge un'intestazione di tracciamento, che viene letta dall' X-Ray SDK e inclusa nella risposta.

X-Amzn-Trace-Id: Root=1-5759e988-bd862e3fe1be46a994272793;Parent=53995c3f42cd8ad8;Sampled=1

Se la richiesta proviene da un'applicazione analizzata, l'intestazione di tracciamento può anche contenere un ID segmento padre. Ad esempio, se l'applicazione chiama un'API web HTTP downstream con un client HTTP strumentato, l' X-Ray SDK aggiunge l'ID del segmento per la richiesta originale all'intestazione di tracciamento della richiesta downstream. Un'applicazione analizzata che elabora la richiesta a valle può memorizzare l'ID del segmento padre per collegare le due richieste.

X-Amzn-Trace-Id: Root=1-5759e988-bd862e3fe1be46a994272793;Parent=53995c3f42cd8ad8;Sampled=1

Lineagepuò essere aggiunto all'intestazione di traccia da Lambda e altri Servizi AWS come parte dei loro meccanismi di elaborazione e non deve essere utilizzato direttamente.

X-Amzn-Trace-Id: Root=1-5759e988-bd862e3fe1be46a994272793;Parent=53995c3f42cd8ad8;Sampled=1;Lineage=25:a87bd80c:1

Espressioni filtro

Anche utilizzando il campionamento, un'applicazione complessa genera una notevole quantità di dati. La AWS X-Ray console offre una visualizzazione facile da navigare del grafico del servizio. Mostra le informazioni di stato e prestazionali che ti permettono di identificare i problemi e le opportunità di ottimizzazione della tua applicazione. In caso di tracciamento avanzato, puoi approfondire l'analisi dei tracciamenti delle singole richieste, oppure utilizzare espressioni filtro per individuare tracciamenti correlati a specifici percorsi o utenti.

Gruppi

L'estensione delle espressioni di filtro supporta X-Ray anche la funzionalità di gruppo. Con un'espressione di filtro, è possibile definire i criteri in base ai quali accettare le tracce nel gruppo.

Puoi chiamare il gruppo per nome o tramite Amazon Resource Name (ARN) per generare il proprio grafico del servizio, i riepiloghi delle tracce e le metriche Amazon. CloudWatch Una volta creato un gruppo, le tracce in entrata vengono confrontate con l'espressione del filtro del gruppo mentre vengono archiviate nel servizio. X-Ray Le metriche relative al numero di tracce che corrispondono a ciascun criterio vengono pubblicate CloudWatch ogni minuto.

L'aggiornamento dell'espressione di filtro di un gruppo non modifica i dati già registrati. L'aggiornamento si applica solo per le successive tracce. Ciò può comportare un grafo unito delle espressioni nuove e vecchie. Per evitare questo problema, elimina il gruppo corrente e creane uno nuovo.

Per ulteriori informazioni sui gruppi, vedereConfigurazione dei gruppi.

Annotazioni e metadati

Quando si esegue lo strumento dell'applicazione, l' X-Ray SDK registra le informazioni sulle richieste in entrata e in uscita, sulle AWS risorse utilizzate e sull'applicazione stessa. Puoi aggiungere al documento di segmento altre informazioni come annotazioni e metadati. Le annotazioni e i metadati vengono aggregati a livello di traccia e possono essere aggiunti a qualsiasi segmento o sottosegmento.

Le annotazioni sono semplici coppie chiave-valore indicizzate per l'uso con espressioni filtro. Utilizzale per registrare i dati che desideri utilizzare per raggruppare le tracce nella console oppure per chiamare l'API GetTraceSummaries.

X-Ray indicizza fino a 50 annotazioni per traccia.

I metadati sono coppie chiave-valore che possono assumere valori di qualsiasi tipo, inclusi oggetti ed elenchi, ma che non vengono indicizzate. Utilizza i metadati per registrare dati aggiuntivi che desideri memorizzare all'interno del tracciamento ma non ti servono per effettuare ricerche all'interno dei tracciamenti.

È possibile visualizzare annotazioni e metadati nella finestra dei dettagli del segmento o del sottosegmento, all'interno della pagina dei dettagli della traccia nella console. CloudWatch

Errori, malfunzionamenti ed eccezioni

X-Ray tiene traccia degli errori che si verificano nel codice dell'applicazione e degli errori restituiti dai servizi downstream. Gli errori sono classificati come segue.

Quando si verifica un'eccezione mentre l'applicazione sta servendo una richiesta strumentata, l' X-Ray SDK registra i dettagli sull'eccezione, inclusa la traccia dello stack, se disponibile. Puoi visualizzare le eccezioni nei dettagli del segmento nella console. X-Ray
