Come Oracle Database@AWS funziona

Oracle Database@AWS integra Oracle Cloud Infrastructure (OCI) con. Cloud AWS Nelle sezioni seguenti, puoi conoscere i componenti chiave di questa architettura multicloud.

Oracle Exadata Database Service on Dedicated Infrastructure è un servizio OCI che fornisce Exadata Database Machine. Oracle Exadata Database Machine è una piattaforma full stack integrata, preconfigurata e pretestata da utilizzare nei data center aziendali. È possibile creare l'infrastruttura Oracle Exadata e i cluster VM in una zona di AWS disponibilità (AZ) utilizzando la console AWS , la CLI o. APIs

Dopo aver creato le risorse in AWS, si utilizza OCI APIs per creare e gestire i database Oracle Exadata. Una rete ODB, che esegui il peering su un Amazon VPC, consente ai server delle EC2 applicazioni Amazon di accedere ai tuoi database Exadata. In questo modo, i database Oracle Exadata sono integrati nell'ambiente. AWS

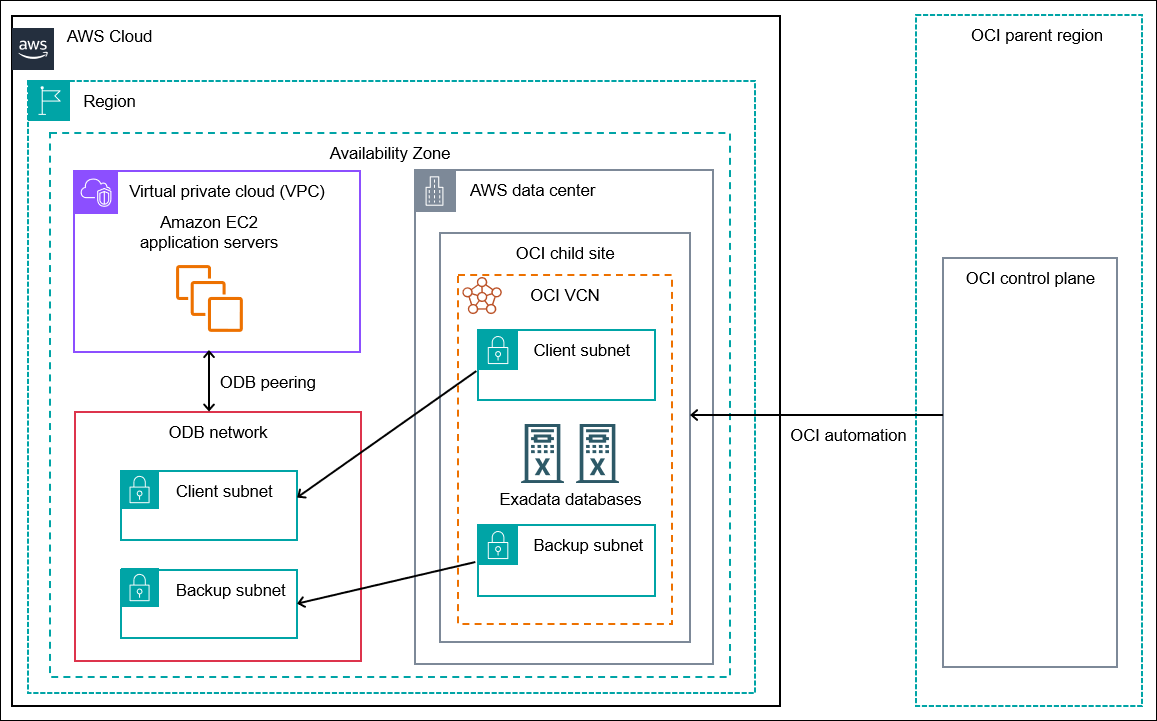

Il diagramma seguente mostra l'architettura. Oracle Database@AWS

Mostra l'architettura di alto livello di Oracle Database@AWS, inclusa la relazione tra una regione AZ, VPC, ODB e Oracle Cloud Infrastructure (OCI)

Siti secondari OCI

L'infrastruttura Oracle Cloud è ospitata nelle regioni e nei domini di disponibilità OCI. Una regione OCI è costituita da domini di disponibilità OCI (ADs), che sono cluster di data center isolati all'interno di una regione OCI. Un sito figlio OCI è un data center che estende un dominio di disponibilità OCI a una zona di disponibilità (AZ) in una AWS regione. L'infrastruttura Exadata risiede logicamente in una regione OCI e risiede fisicamente in una regione. AWS

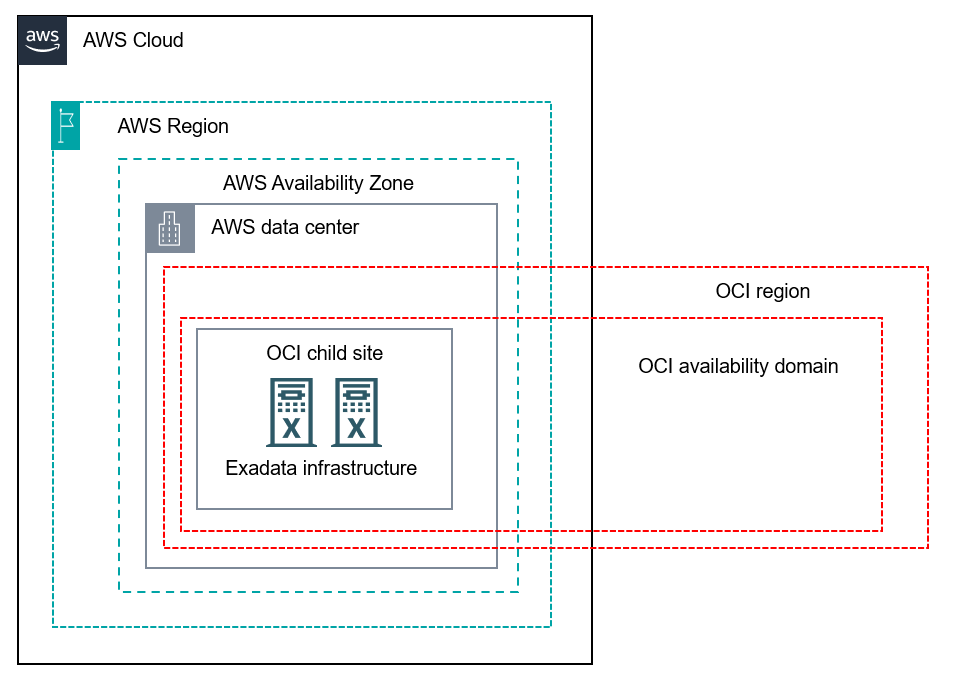

Mostra un sito secondario OCI all'interno di una AWS regione con dettagli sul layout dell'infrastruttura e sulla connettività.

Il sito secondario OCI per risiede Oracle Database@AWS fisicamente in un AWS data center. AWS ospita l'infrastruttura Exadata e OCI fornisce e gestisce l'hardware dell'infrastruttura Exadata all'interno del data center. È possibile configurare l'infrastruttura Exadata, la rete privata e i cluster VM utilizzando la console AWS , la CLI o. APIs Puoi utilizzare AWS servizi come Amazon EC2 e Amazon VPC per consentire l'accesso delle applicazioni ai database Oracle Exadata in esecuzione sull'infrastruttura.

Infrastruttura Oracle Exadata

L'infrastruttura Oracle Exadata è l'architettura alla base dei server di database e dei server di storage che esegue i database Oracle Exadata. L'infrastruttura risiede in una zona di AWS disponibilità (AZ). Per creare cluster di macchine virtuali sull'infrastruttura Exadata, si utilizza la console AWS , la CLI o. APIs

L'infrastruttura Oracle Exadata è distribuita su macchine fisiche chiamate server di database. Questi server forniscono le risorse di elaborazione, in modo simile ai server EC2 dedicati di Amazon. Ogni server di database ospita una o più macchine virtuali (VMs) in esecuzione su un hypervisor. Per i diagrammi architettonici che illustrano queste relazioni, consulta Exadata Database Service on Dedicated Infrastructure Technical Architecture.

Quando si crea l'infrastruttura Exadata in Oracle AWS Database@, si specificano informazioni come le seguenti:

Per informazioni su come creare un'infrastruttura Oracle Exadata, vedi. Fase 2: Creare un'infrastruttura Oracle Exadata in Oracle Database@AWS

Rete ODB

Una rete ODB è una rete privata isolata che ospita l'infrastruttura OCI in una zona di AWS disponibilità (AZ). La rete ODB è costituita da un intervallo CIDR di indirizzi IP. La rete ODB si collega direttamente alla rete esistente all'interno del sito secondario OCI, fungendo così da mezzo di comunicazione tra e AWS OCI. È necessario specificare una rete ODB quando si creano i cluster Exadata VM (vedere). Fase 3: Creare un cluster di macchine virtuali Exadata o un cluster di macchine virtuali autonome in Oracle Database@AWS

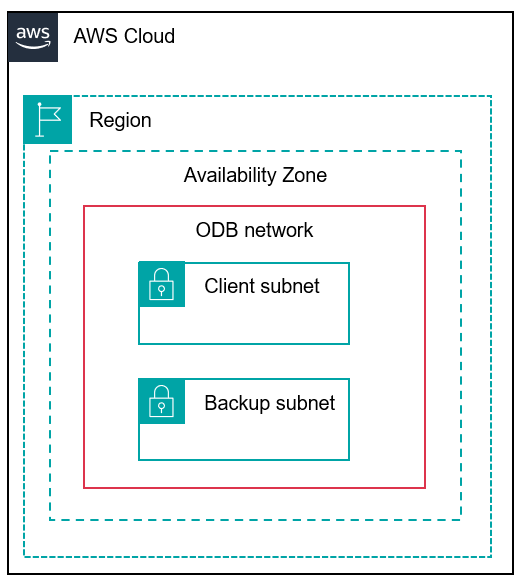

Mostra una rete ODB all'interno di una AZ con confini di rete, sottoreti e componenti di routing.

Si forniscono risorse in una rete ODB utilizzando Oracle Database@.AWS APIs La rete ODB è gestita da AWS, ma è possibile configurare una connessione peering ODB per connettere un Amazon VPC alla rete ODB. Per ulteriori informazioni, consulta en. Peering ODB

Quando si crea una rete ODB, si specificano informazioni come le seguenti:

  • Zona di disponibilità: la rete ODB è specifica di una zona AZ.

    È possibile utilizzare Oracle Database@AWS quanto segue: Regioni AWS

    Stati Uniti orientali (Virginia settentrionale)

    È possibile utilizzare il AZs con il comando fisico IDs use1-az4 euse1-az6.

    Stati Uniti occidentali (Oregon)

    Puoi usarli AZs con il fisico IDs usw2-az3 eusw2-az4.

    Asia Pacifico (Tokyo)

    Puoi usarli AZs con il fisico IDs apne1-az1 eapne1-az4.

    Stati Uniti orientali (Ohio)

    Puoi usarli AZs con il fisico IDs use2-az1 euse2-az2.

    Europa (Francoforte)

    Puoi usarli AZs con il fisico IDs euc1-az1 eeuc1-az2.

    Canada (Centrale)

    È possibile utilizzare l'AZ con l'ID fisicocac1-az4.

    Asia Pacifico (Sydney)

    È possibile utilizzare l'AZ con l'ID fisicoapse2-az4.

    Per trovare i nomi AZ logici nel tuo account che corrispondono alla precedente AZ fisica IDs, esegui il comando seguente.

    aws ec2 describe-availability-zones \
  --region us-east-1 \
  --query "AvailabilityZones[*].{ZoneName:ZoneName, ZoneId:ZoneId}" \
  --output table

  • Indirizzi CIDR dei client: la rete ODB richiede una sottorete client CIDR per i cluster di macchine virtuali Exadata e i cluster di macchine virtuali autonome.

  • Indirizzi CIDR di backup: la rete ODB richiede una sottorete di backup CIDR per i backup gestiti del database dei cluster di macchine virtuali. La sottorete di backup è facoltativa per i cluster VM Exadata.

  • AWS integrazioni di servizi: puoi configurare un percorso di rete per integrazioni di AWS servizi come Amazon S3 e Zero-ETL con Amazon Redshift. Per ulteriori informazioni, consulta AWS integrazioni di servizi.

Per ulteriori informazioni, consulta Fase 1: Creare una rete ODB in Oracle Database@AWS.

Virtual Private Cloud (VPC)

Un Virtual Private Cloud (VPC) è una rete virtuale creata nel cloud. AWS È isolato logicamente dalle altre reti virtuali nel AWS cloud e offre il controllo completo sull'ambiente di rete virtuale, inclusa la selezione del proprio intervallo di indirizzi IP, la creazione di sottoreti e la configurazione delle tabelle di routing e dei gateway di rete. Per ulteriori informazioni, consulta Cos'è Amazon VPC?

Puoi avviare EC2 istanze Amazon nel tuo Amazon VPC. Le EC2 istanze possono ospitare server di applicazioni che comunicano con i database Oracle Exadata. Puoi gestire e avviare i server delle applicazioni proprio come qualsiasi altra EC2 istanza nel tuo VPC. Per ulteriori informazioni, consulta What is Amazon EC2?

Per impostazione predefinita, la rete ODB non dispone di connettività a VPCs. Per connettere la rete ODB all' AWS infrastruttura esistente, crea una connessione peering tra la rete ODB e un VPC. È possibile specificare il VPC quando si crea la rete ODB. Per ulteriori informazioni, consulta Fase 1: Creare una rete ODB in Oracle Database@AWS.

Peering ODB

Il peering ODB è una connessione di rete creata dall'utente che consente l'instradamento privato del traffico tra un Amazon VPC e una rete ODB. Esiste una relazione 1:1 tra un VPC e una rete ODB. Dopo il peering, un' EC2 istanza Amazon all'interno del VPC può comunicare con un database Oracle Exadata nella rete ODB come se si trovasse all'interno della stessa rete.

Nota

Il peering ODB è diverso dal peering VPC, che è una connessione peering tra due VPCs che indirizza il traffico tra di loro.

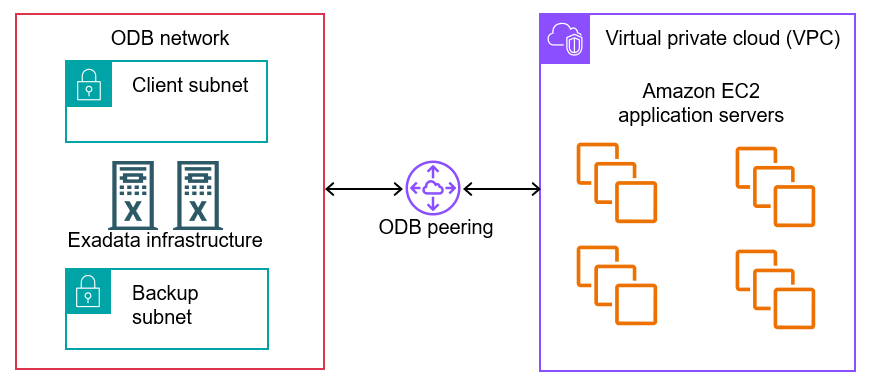

Mostra una rete ODB peerizzata con un VPC con punti di connessione e percorsi di traffico di rete.

È possibile peerizzare una rete ODB in un account e un VPC in un altro account utilizzando. AWS RAM Se condividi una rete ODB con un altro account, l'account trust può avviare direttamente il peering. L'account che avvia la connessione peering ODB possiede e gestisce la connessione.

È possibile specificare una rete peer CIDRs quando si creano o si aggiornano le connessioni peering ODB. In questo modo, puoi controllare quali sottoreti del VPC peer hanno accesso alla tua rete ODB. Un account VPC può aggiornare gli intervalli CIDR senza possedere anche la rete ODB. Per ulteriori informazioni, consulta Configurazione del peering ODB su un Amazon VPC in. Oracle Database@AWS

Le risorse in un VPC possono estendersi su zone di disponibilità (). AZs In una rete ODB, le risorse sono legate a una singola AZ. Questa AZ viene definita quando si crea la rete ODB.

Creazione di una connessione peering ODB

Una connessione peering ODB non è una caratteristica di una rete ODB ma è una risorsa indipendente con un proprio ID (con il prefisso) e un ciclo di vita. odbpcx- È possibile gestire una connessione peering con un set di connessioni dedicate. APIs Ad esempio, si crea una connessione peering ODB a una rete ODB esistente utilizzando la console Oracle AWS Database@ o l'API. CreateOdbPeeringConnection Per ulteriori informazioni, consulta Creazione di una connessione peering ODB in Oracle Database@AWS.

Quando si crea una connessione peering ODB, Oracle Database@ esegue automaticamente le seguenti azioni:AWS

  1. Convalida le configurazioni di rete, inclusa la verifica della presenza di blocchi CIDR sovrapposti con Oracle VCN CIDR

  2. Configura l'infrastruttura di peering di rete sottostante

  3. Configura le tabelle di routing della rete ODB (non il VPC) con gli indirizzi CIDR VPC

Dopo aver creato la connessione peering ODB, aggiorna manualmente le tabelle di routing VPC utilizzando il comando Amazon. EC2 create-route Per ulteriori informazioni, consulta Configurazione delle tabelle di routing VPC per il peering ODB.

AWS integrazioni di servizi

Per fornire funzionalità e opzioni di connettività avanzate per i database Oracle, Oracle Database@AWS si integra con Servizi AWS Amazon VPC Lattice. Puoi configurare i percorsi di rete Servizi AWS direttamente dalla tua rete ODB senza richiedere configurazioni di rete aggiuntive o complesse. VPCs

Oracle Database@AWS supporta le seguenti integrazioni di servizi gestiti: AWS

Simple Storage Service (Amazon S3)

Puoi integrare Amazon S3 con Oracle Database@AWS nei seguenti modi:

  • Backup automatici gestiti da Oracle su Amazon S3: Oracle AWS Database@ abilita automaticamente l'accesso alla rete per i backup automatici. Questa integrazione non può essere disabilitata. Se imposti Amazon S3 come destinazione di backup gestito nella console OCI, OCI carica i backup automatici in un bucket S3.

  • Accesso diretto ad Amazon S3 dalla tua rete ODB: puoi abilitare l'accesso diretto alla rete ODB a S3 e quindi archiviare script, importare ed esportare file e file correlati in un bucket S3. Puoi disabilitare questo accesso. Questa impostazione è indipendente dall'accesso automatico alla rete per i backup automatici gestiti da Oracle.

Integrazione Zero-ETL con Amazon Redshift

Puoi abilitare l'integrazione zero-ETL della tua rete ODB con Amazon Redshift. Questa integrazione consente di replicare i dati su Amazon Redshift dai database Oracle in esecuzione in Oracle AWS Database@ senza il tradizionale processo di estrazione, trasformazione e caricamento (ETL). Questa integrazione consente analisi in tempo reale e carichi di lavoro AI sincronizzando automaticamente i dati Oracle con Amazon Redshift.

Oltre alle integrazioni gestite per AWS i servizi, puoi anche utilizzare VPC Lattice per accedere a servizi e risorse ospitati in VPCs altri o accedere alle istanze di rete ODB dal tuo VPC. Puoi gestire l'accesso e le risorse utilizzando la console VPC Lattice, la CLI e. APIs Per maggiori informazioni, consulta le seguenti risorse:

Instradamento del traffico proveniente da più VPCs

Per consentire VPCs a più Oracle Database@AWS risorse di accedere a una rete ODB, puoi utilizzare AWS Transit Gateway o AWS Cloud WAN.

AWS Transit Gateway

Un gateway di transito Amazon VPC è un hub di transito di rete utilizzato per interconnettere reti locali e VPCs interconnesse. Una rete ODB supporta solo il peering one-to-one diretto tra la rete ODB e un singolo VPC. È possibile peerizzare la rete ODB su un VPC e quindi collegare questo VPC a un gateway di transito. Il gateway può connettersi a più di uno. VPCs Con questa configurazione di gateway di transito, puoi instradare il traffico tra più sottoreti VPC verso una singola rete ODB.

Mostra una rete ODB peerizzata con un VPC collegato a un gateway di transito. Il gateway è connesso a un VPC e a una rete locale.

Per ulteriori informazioni, consulta Configurazione dei gateway di transito Amazon VPC per Oracle Database@AWS.

AWS WAN cloud

AWS Cloud WAN è un servizio di rete WAN (Wide Area Networking) gestito che consente di creare, gestire e monitorare una rete globale unificata che collega le risorse negli ambienti cloud e locali. Utilizzando la dashboard centrale, puoi connettere filiali locali, data center e VPCs tutta la rete globale. AWS

Puoi peerizzare la tua rete ODB a un VPC e quindi collegare questo VPC alla rete principale Cloud WAN. Con questa configurazione, puoi utilizzare Cloud WAN per instradare il traffico tra reti multiple VPCs o locali e la tua rete ODB. Per ulteriori informazioni, consulta Configurazione di AWS Cloud WAN per Oracle Database@AWS.

Cluster VM Exadata

Un cluster Exadata VM è un insieme di Exadata strettamente accoppiati. VMs Ogni macchina virtuale dispone di un'installazione completa del database Oracle che include tutte le funzionalità di Oracle Enterprise Edition, tra cui Oracle Real Application Clusters (Oracle RAC) e Oracle Grid Infrastructure. È possibile creare uno o più database Oracle Exadata su un cluster di macchine virtuali. Per i diagrammi che mostrano l'architettura VMs e i cluster VM, consulta Exadata Database Service on Dedicated Infrastructure Technical Architecture.

Quando si crea un cluster VM, si specificano informazioni che includono quanto segue:

  • Una rete ODB

  • Un'infrastruttura Oracle Exadata

  • I server di database su cui collocarli VMs nel cluster

  • La quantità totale di storage Exadata utilizzabile

È possibile configurare i core della CPU, la memoria e lo storage locale per ogni macchina virtuale in un cluster di macchine virtuali. Per ulteriori informazioni, consulta Fase 3: Creare un cluster di macchine virtuali Exadata o un cluster di macchine virtuali autonome in Oracle Database@AWS.

Cluster VM autonomi

I cluster VM autonomi sono database completamente gestiti che automatizzano le attività di gestione chiave utilizzando l'apprendimento automatico e l'intelligenza artificiale. A differenza dei database tradizionali, i database autonomi forniscono, proteggono, aggiornano, eseguono il backup e ottimizzano automaticamente il database senza la necessità di intervento umano.

È possibile configurare il numero di core ECPU per VM, la memoria del database per CPU, lo storage del database e il numero massimo di database container autonomi. Per ulteriori informazioni, consulta Fase 3: Creare un cluster di macchine virtuali Exadata o un cluster di macchine virtuali autonome in Oracle Database@AWS.

Database Oracle Exadata

Oracle Exadata è un sistema ingegnerizzato che fornisce una piattaforma ad alte prestazioni per l'esecuzione di database Oracle. Con Oracle Database@AWS, si utilizza la AWS console per creare l'infrastruttura Oracle Exadata e i cluster VM che ospitano i database Exadata. Si utilizza quindi OCI per creare e gestire i database APIs Oracle. Per ulteriori informazioni, consulta Fase 4: Creare database Oracle Exadata nell'infrastruttura Oracle Cloud.
