Configurazione degli adattatori di rete per il gateway

Storage Gateway utilizza una singola scheda di rete VMXNET3 (10 GbE) per impostazione predefinita, ma è possibile configurare il gateway in modo che utilizzi più di una scheda di rete in modo che sia accessibile da più indirizzi IP. Tale condizione torna utile nei seguenti casi:

  • Massimizzazione del throughput: potrebbe essere necessario massimizzare il throughput di un gateway quando gli adattatori di rete rappresentano un collo di bottiglia.

  • Separazione delle applicazioni: potrebbe essere necessario distinguere le modalità di scrittura delle applicazioni sui volumi di un gateway. Potresti, ad esempio, scegliere di far utilizzare a un'applicazione critica di storage una scheda apposita per il tuo gateway.

  • Vincoli di rete: l'ambiente applicativo potrebbe richiedere di mantenere le condivisioni di file e gli iniziatori che si connettono ad esse in una rete isolata. Tale rete è diversa da quella con cui il gateway comunica con AWS.

In un tipico caso di utilizzo con più adattatori, un adattatore è configurato come route con cui il gateway comunica AWS (ovvero come gateway predefinito). Ad eccezione di questo adattatore, gli iniziatori devono trovarsi nella stessa sottorete dell'adattatore che contiene le condivisioni di file a cui si connettono. per non compromettere la comunicazione con le destinazioni programmate. Se una destinazione è configurata sullo stesso adattatore con cui viene utilizzata la comunicazione AWS, il traffico di condivisione di file per quella destinazione e il AWS traffico fluiscono attraverso lo stesso adattatore.

In alcuni casi, è possibile configurare un adattatore per la connessione alla console Storage Gateway e quindi aggiungere un secondo adattatore. In tal caso, Storage Gateway configura automaticamente la tabella di routing per utilizzare il secondo adattatore come route preferita. Per istruzioni su come configurare più adattatori, vedere i seguenti argomenti:

Configurazione del gateway per più NIC su un host VMware ESXi

La procedura seguente presuppone che la macchina virtuale del gateway disponga già di una scheda di rete definita e descrive come aggiungere una scheda su VMware ESXi.

Per configurare il gateway per l'uso di una scheda di rete aggiuntiva in un host VMware ESXi

  1. Arresta il gateway.

  2. Nel client VMware vSphere, seleziona la VM del gateway.

    Per questa procedura, la macchina virtuale può rimanere attiva.

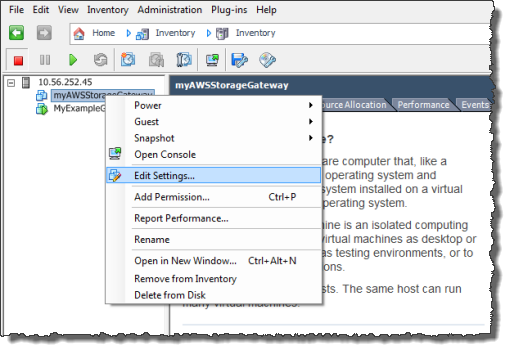

  3. Nel client, apri il menu contestuale (clic con il pulsante destro del mouse) per la VM del gateway e scegli Edit Settings (Modifica impostazioni).

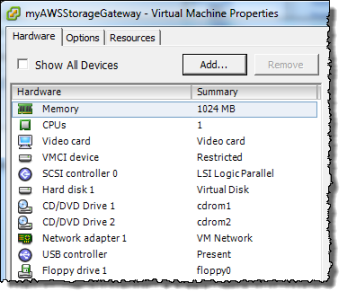

  4. Nella scheda Hardware della finestra di dialogo Virtual Machine Properties (Proprietà macchina virtuale), scegli Add (Aggiungi) per aggiungere un dispositivo.

  5. Segui la procedura guidata Add Hardware (Aggiungi hardware) per aggiungere una scheda di rete.

    1. Nel riquadro Device Type (Tipo di dispositivo), scegli Ethernet Adapter (Scheda Ethernet) per aggiungere una scheda, quindi scegli Next (Avanti).

    2. Nel riquadro Network Type (Tipo di rete), assicurati che Connect at power on (Connetti all'accensione) sia selezionato per Type (Tipo), quindi scegli Next (Avanti).

      Con Storage Gateway, è consigliabile utilizzare la scheda di rete VMXNET3. Per ulteriori informazioni sui tipi di schede che potrebbero essere visualizzati nell'elenco delle schede, consulta la sezione relativa ai tipi di schede di rete nella documentazione di ESXi e vCenter Server.

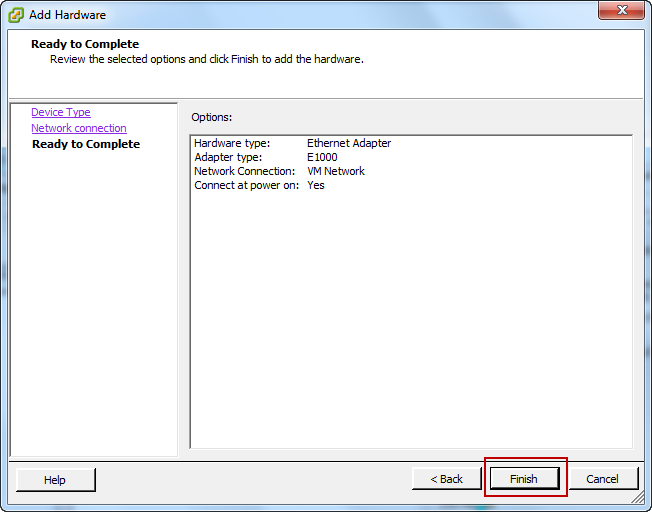

    3. Nel riquadro Ready to Complete (Pronto al completamento), rivedi le informazioni, quindi scegli Finish (Fine).

  6. Scegli la scheda Riepilogo della VM, quindi scegli Visualizza tutto accanto alla casella Indirizzo IP. Nella finestra Indirizzi IP macchina virtuale vengono visualizzati tutti gli indirizzi IP da poter utilizzare per accedere al gateway. Verifica che un secondo indirizzo IP sia elencato per il gateway.

    Nota

    Potrebbero volerci alcuni istanti prima che le modifiche della scheda diventino effettive e che le informazioni di riepilogo della VM si aggiornino.

  7. Nella console Storage Gateway, accendere il gateway.

  8. Nel riquadro Navigazione della console Storage Gateway, scegliere Gateway, quindi scegliere il gateway a cui aggiungere la scheda. Verificare che il secondo indirizzo IP sia presente nell'elenco nella scheda Details (Dettagli).

Per informazioni sulle attività della console locale comuni a VMware e agli host KVM Hyper-V, vedere Esecuzione di attività sulla console locale della macchina virtuale

Configurazione del gateway per più NIC in Microsoft Host Hyper-V

La procedura seguente presuppone che la macchina virtuale del gateway disponga già di una scheda di rete definita e che si aggiunga una seconda scheda. Questa procedura mostra come aggiungere un adattatore per un Hyper-V host Microsoft.

Per configurare il gateway per l'utilizzo di un adattatore di rete aggiuntivo in un Hyper-V host Microsoft

  1. Nella console Storage Gateway, spegnere il gateway.

  2. In Microsoft Hyper-V Manager, seleziona la tua macchina virtuale gateway dal pannello Macchine virtuali.

  3. Se la macchina virtuale gateway non è già disattivata, fai clic con il pulsante destro del mouse sul nome della macchina virtuale per aprire il menu contestuale, quindi scegli Disattiva.

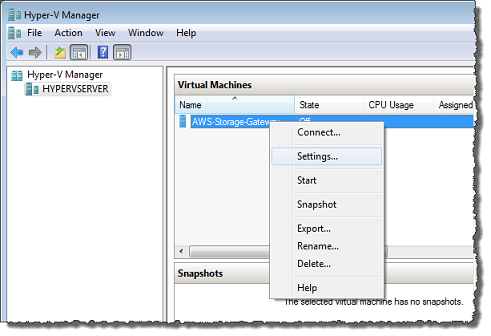

  4. Right-click il nome della macchina virtuale del gateway per aprire il menu contestuale, quindi scegli Impostazioni.

  5. Nella finestra di dialogo Impostazioni, in Hardware, scegli Aggiungi hardware.

  6. Nel pannello Aggiungi hardware sul lato destro della finestra di dialogo Impostazioni, scegli Adattatore di rete, quindi scegli Aggiungi per aggiungere un dispositivo.

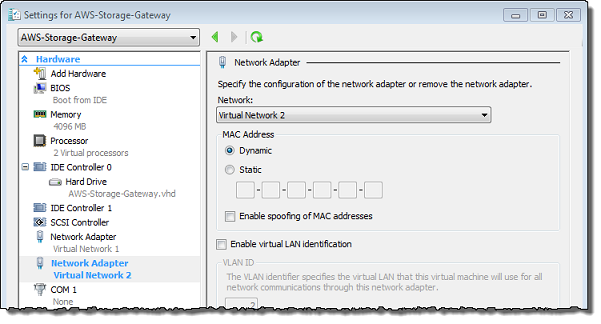

  7. Configurare la scheda di rete e quindi scegliere Apply (Applica) per applicare le impostazioni.

  8. Nella finestra di dialogo Impostazioni, in Hardware, confermate che la nuova scheda di rete è stata aggiunta all'elenco hardware, quindi scegliete OK.

  9. Accendere il gateway utilizzando la console Storage Gateway.

  10. Nel pannello di navigazione della console Storage Gateway, scegli Gateway, quindi seleziona il gateway a cui hai aggiunto l'adattatore. Conferma che un secondo indirizzo IP sia elencato nella scheda Dettagli.

Per informazioni sulle attività della console locale comuni a VMware e agli host KVM Hyper-V, vedere Esecuzione di attività sulla console locale della macchina virtuale
