Visualizza la sequenza temporale di un’implementazione dello stack CloudFormation

Il grafico della sequenza temporale di implementazione dello stack fornisce una rappresentazione visiva della sequenza temporale di implementazione dello stack. Questa visualizzazione mostra gli stati di implementazione dello stack e di ciascuna delle relative risorse, oltre alle volte in cui ogni stato è cambiato. Gli stati di implementazione dello stack sono rappresentati da un colore corrispondente.

Comprensione del grafico della sequenza temporale di implementazione dello stack

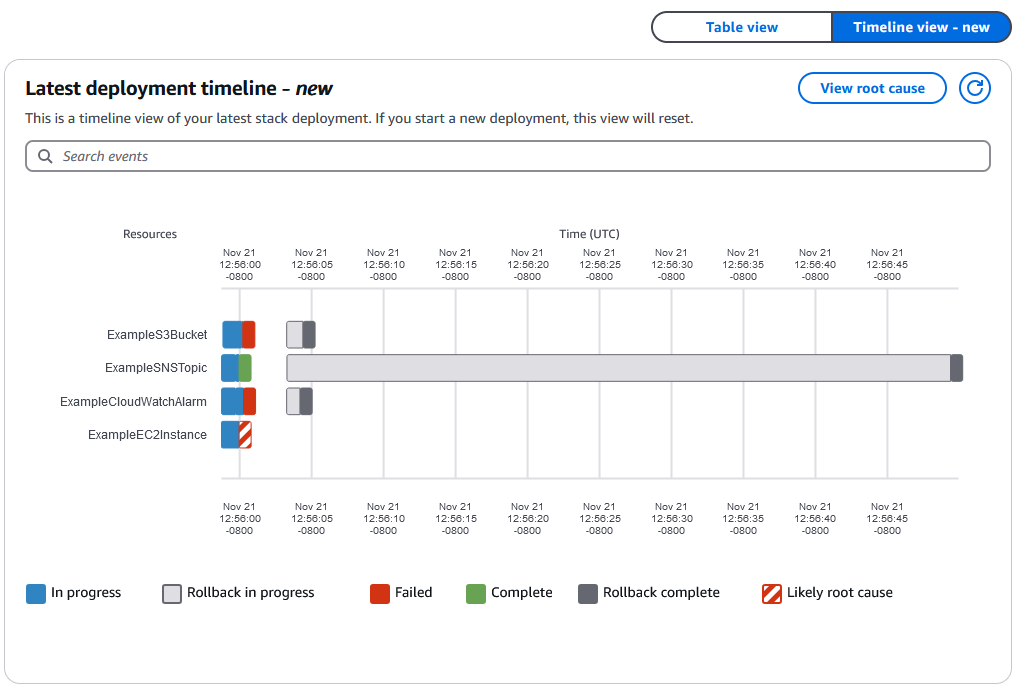

L’immagine seguente mostra il grafico della sequenza temporale di un’implementazione dello stack che non è riuscita a causa del mancato avvio di una risorsa dell’istanza Amazon EC2.

I nomi delle risorse dello stack si trovano sul lato sinistro del grafico e la data e l’ora relative ai tempi di implementazione si trovano nella parte superiore del grafico.

Ogni risorsa inizia con lo stato In corso. La barra di stato passa a Completa per ogni implementazione riuscita. La barra di stato passa a Non riuscita quando una risorsa non viene distribuita. Quando una risorsa non viene distribuita e anche l’implementazione dello stack fallisce, la risorsa responsabile dell’errore di implementazione dello stack riceve lo stato Likely root failure.

Dopo il fallimento dell’operazione di implementazione dello stack, la risorsa distribuita correttamente inizia il rollback e passa allo stato Rollback in corso. Gli stati passano a Rollback completo dopo che la risorsa ha terminato il rollback.

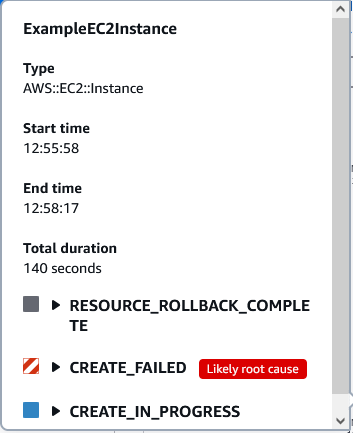

La scelta di ciascuna risorsa fornisce dettagli più granulari sulla tempistica di implementazione:

La scelta di una risorsa mostra il tipo, l’ora di inizio dell’implementazione, l’ora di fine dell’implementazione e la durata totale dell’implementazione. Troverai l’ora di inizio, l’ora di fine e la durata di ogni stato di implementazione anche nei menu a discesa di seguito. Se la risorsa non è stata distribuita, verrà fornito un motivo dell’errore.

Per ulteriori informazioni sugli stati degli stack, consulta Codici di stato dello stack.

Visualizzazione del grafico della sequenza temporale di implementazione dello stack (console)

Per visualizzare il grafico della sequenza temporale di un’implementazione dello stack:
